Багатошаровий пакувальний матеріал

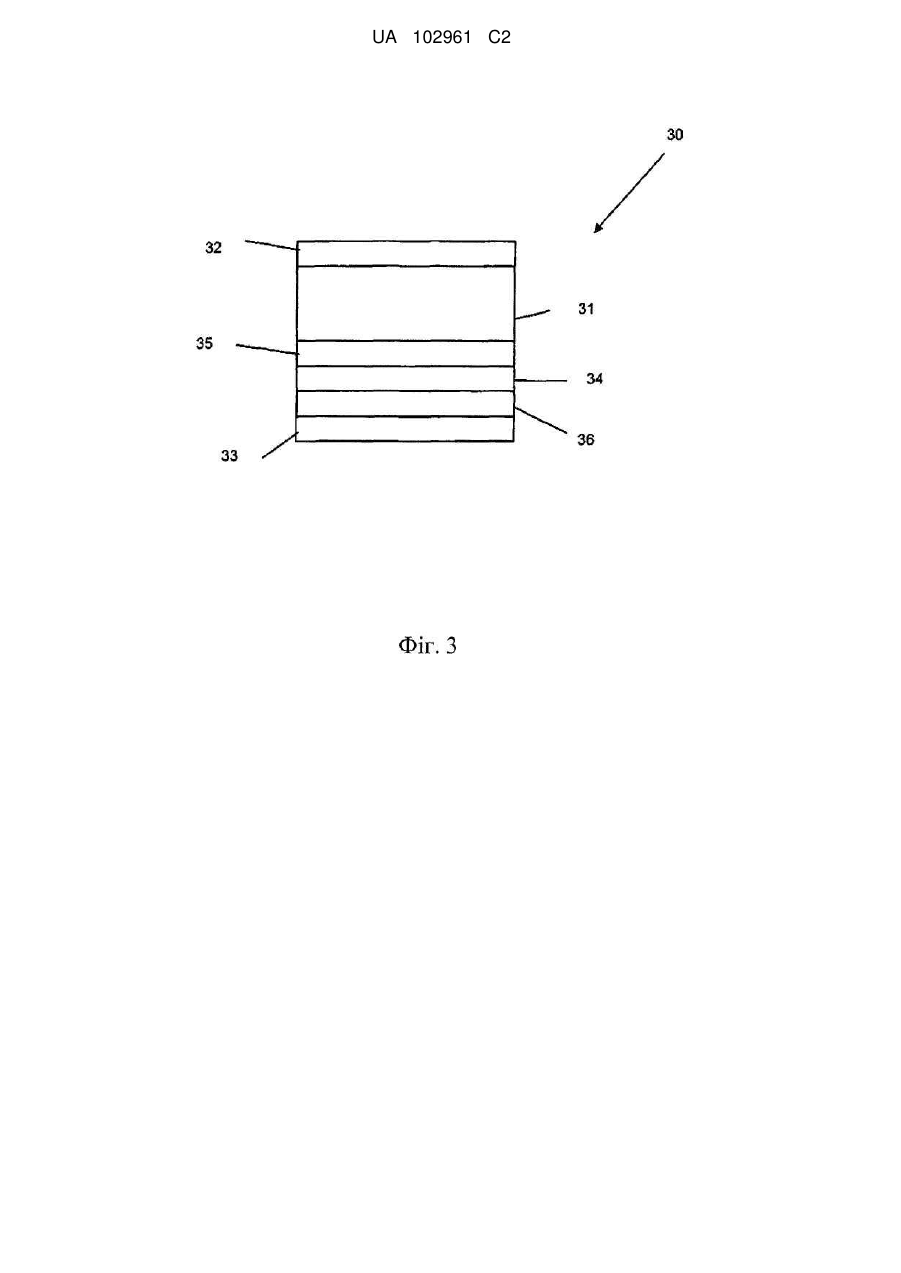

Реферат: Багатошаровий пакувальний матеріал для гнучкого, переважно, подушкоподібного пакувального контейнера, який являє собою багатошаровий пакувальний матеріал (30), що включає паперовий центральний шар (31) паперу і зовнішні непроникні для рідин шари (32, 33) поліолефіну з обох сторін паперового центрального шару (31), а також алюмінієву фольгу (34), яка служить як газонепроникний шар і розташована між паперовим центральним шаром (31) і одним із двох зовнішніх непроникних для рідин шарів (33). Додатково містить поглинаючу навантаження попередньо виготовлену плівку (36) поліолефіну в контакті з алюмінієвою фольгою (34) між алюмінієвою фольгою (34) і одним із двох зовнішніх непроникних для рідин шарів (33). Подушкоподібний пакувальний контейнер для рідких харчових продуктів, наприклад молока, виготовляють формуванням згинів і термозварюванням багатошарового пакувального матеріалу. UA 102961 C2 (12) UA 102961 C2 UA 102961 C2 5 10 15 20 25 30 35 40 45 50 55 Галузь техніки, до якої належить винахід Даний винахід стосується багатошарового пакувального матеріалу для пакувального контейнера, де багатошаровий пакувальний матеріал включає центральний шар і зовнішні непроникні для рідин шари з обох сторін центрального шару, а також шар, що служить як газонепроникний шар і розташований між центральним шаром і одним з двох зовнішніх непроникних для рідин шарів. Рівень техніки Багатошаровий пакувальний матеріал описаного у введеній типу використовують, наприклад, для упакування і транспортування молока в подушкоподібних пакетах типу Tetra Fino. Відомий в рівні техніки багатошаровий пакувальний матеріал містить відносно тонкий центральний шар паперу і зовнішні непроникні для рідин покриття з поліетилену. Щоб також забезпечувати захист упакованого молока від газоподібного кисню, відомий в рівні техніки багатошаровий пакувальний матеріал містить щонайменше один додатковий шар матеріалу, який має бажані характеристики непроникності; як правило, це алюмінієва фольга між тонким паперовим шаром і одним з двох зовнішніх непроникних для рідин покриттів. З полотна відомого в рівні техніки багатошарового пакувального матеріалу готові упаковки типу Tetra Fino проводять таким чином, що полотно спочатку формують в трубу, складаючи назустріч один одному подовжні краї і безперервно зварюючи їх разом, утворюючи подовжнє зварне з'єднання або шов. Трубу заповнюють придатним продуктом харчування, наприклад молоком, і розділяють на безперервні пакувальні одиниці повторюваними поперечними швами на трубі, які проходять перпендикулярно подовжньому напрямку труби і нижче рівня рідини в трубі. Нарешті, подушкоподібні пакувальні одиниці відділяють одну від одної за допомогою надрізів або розрізів в поперечних зонах запечатування і потім упаковують або укладають у вигляді зв'язок у придатні кошики, лотки або аналогічні контейнери для подальшого транспортування і завантаження. Одна проблема, властива подушкоподібним упаковкам з відомою в рівні техніки багатошарового пакувального матеріалу, полягає в тому, що на гнучких стінках упаковки нерідко з'являються зморшки або складки, пов'язані з виготовленням і конфігурацією, які не тільки приводять до погіршення естетичної привабливості упаковки, але також в особливо серйозних випадках утворюють зародки тріщин і утворюють розтріскування, внаслідок чого, наприклад, бактерії і інші мікроорганізми можуть проникати і вступати в контакт з упакованим чутливим до газоподібного кисню молоком. У найгіршому випадку такі тріщини і розтріскування можуть ставати такими великими і протяжними, що упаковане молоко може витікати. Особливо чутлива область стінки упаковки, де часто спостерігаються пов'язані з конфігурацією і виготовленням складки і зморшки, являє собою область стінки упаковки в кутках або поблизу кутків подушкоподібної упаковки, де частина наповненої упаковки, що має практично однорідну товщину поступово переходить в плоскі крайові частини, або область крайових частин, які поступово вужчають у напрямку до двох поперечно герметизованих кінців упаковки. Задачі винаходу Таким чином, одна задача даного винаходу полягає в тому, щоб подолати проблеми і недоліки, які пов'язані з відомим в рівні техніки багатошаровим пакувальним матеріалом. Наступна задача даного винаходу полягає в тому, щоб реалізувати багатошаровий пакувальний матеріал описаного у введенні типу, з якого можна виготовляти практично подушкоподібні упаковки зі стінками упаковки, які практично не містять тріщин. Ще одна задача даного винаходу полягає в тому, щоб реалізувати пакувальний контейнер для продуктів харчування, зокрема, для молока, виготовлений з багатошарового пакувального матеріалу згідно з даним винаходом. Суть винаходу Згідно з одним аспектом даного винаходу, реалізований багатошаровий пакувальний матеріал для пакувального контейнера, де багатошаровий пакувальний матеріал включає центральний шар і зовнішні непроникні для рідин шари з обох сторін центрального шару, а також шар, що служить як газонепроникний шар і розташований між центральним шаром і одним з двох зовнішніх непроникних для рідин шарів. Багатошаровий пакувальний матеріал відрізняється тим, що між шаром, який служить як газонепроникний шар і одним з двох зовнішніх непроникних для рідин шарів він містить амортизуючу плівку в контакті з шаром, що служить як газонепроникний шар. Згідно з даним винаходом, несподівано виявлено, що схильність до тріщин і розтріскування, яку можна було раніше спостерігати відносно відомих в техніці подушкоподібних упаковок, можна просто і ефективно подолати або, в будь-якому випадку, значно ослабити і скоротити за 1 UA 102961 C2 5 10 15 20 25 30 35 40 45 50 55 60 допомогою поглинаючої навантаження плівки між центральним шаром і одним з двох зовнішніх непроникних для рідин шарів в контакті з шаром, що служить як газонепроникний шар. Зокрема, було виявлено, що подушкоподібний пакувальний контейнер з багатошарового пакувального матеріалу згідно з даним винаходом практично абсолютно не містить тріщин і розтріскування внаслідок зморшок і складок, і аналогічних дефектів герметичності, пов'язаних з областями стінки упаковки, де середня частина упаковки, яка має практично однорідну товщину, поступово переходить в плоскі крайові частини, або з областями крайових частин, які поступово звужуються у напрямку до двох поперечно герметизованих кінців пакету. Вибір амортизуючої плівки в багатошаровому пакувальному матеріалі згідно з даним винаходом не має принципового значення. Однак переважно вибирають попередньо виготовлену полімерну плівку, яка, з одного боку, має достатню механічну міцність і стійкість, щоб витримувати зовнішні напруження, яким подушкоподібна упаковка може піддаватися під час транспортування і завантаження, і яку, з іншого боку можна легко впроваджувати в багатошаровий пакувальний матеріал без непотрібного збільшення загальних витрат на виробництво багатошарового пакувального матеріалу. Типові приклади попередньо виготовлених полімерних плівок, придатних до використання для багатошарового пакувального матеріалу згідно з даним винаходом, можуть являти собою полімерні плівки, що є в продажу, виготовлені по технології пневмоформування або плівкового формування. Зокрема, переважними є попередньо виготовлені полімерні плівки першого вказаного типу, тобто плівки, виготовлені пневмоформуванням, оскільки вони, як правило, мають сприяючу стійкості молекулярну структуру, в якій молекули полімеру орієнтовані в двох пересічних або ортогональних основних напрямках. Один переважний практичний приклад механічно міцної і стійкої плівки, що є в продажу, для використання в багатошаровому пакувальному матеріалі згідно і даним винаходом являє собою плівку, виготовлену пневмоформуванням з поліолефіну, такого як поліетилен і поліпропілен, переважніше плівку, виготовлену пневмоформуванням з лінійного поліетилену низької і густини. У багатошаровому пакувальному матеріалі згідно з даним винаходом шар, який служить як газонепроникний шар, переважно являє собою алюмінієву фольгу, яка крім вияву чудових властивостей непроникності відносно газоподібного кисню, також робить багатошаровий пакувальний матеріал термозварюваним методом індукційного зварювання, який є одночасно простим і надійним, а також швидким і ефективним методом зварювання. Ще один приклад придатного кисненепроникного шару для використання в багатошаровому пакувальному матеріалі згідно з даним винаходом являє собою металізовану плівку, тобто попередньо виготовлену полімерну плівку, яка щонайменше з одного свого боку містить покриття з металу або оксиду металу. Один придатний для використання приклад такої металізованої плівки являє собою попередньо виготовлену складнополіефірну плівку, в якій на одну або обидві сторони методом вакуумного осадження нанесене покриття з алюмінію або оксиду алюмінію. Ще один придатний для використання приклад являє собою попередню виготовлену складнополіефірну плівку, в якій на одну або обидві сторони методом плазмового осадження нанесене покриття із сполуки на основі діоксиду кремнію. Центральний шар в багатошаровому пакувальному матеріалі згідно з даним винаходом може являти собою шар пластмаси, але по міркуваннях охорони навколишнього середовища переважно використовувати шар придатного для переробки і вторинного використання вихідного матеріалу, такого як, наприклад папір або картон, щоб надати багатошаровому пакувальному матеріалу екологічну перевагу зменшеного впливу на навколишнє середовище. Зовнішні непроникні для рідин шари багатошарового пакувального матеріалу можуть являти собою попередньо виготовлені плівки і/або виготовлені екструзією покриття з поліолефіну, в результаті чого виходять подушкоподібні упаковки, що приводить до виробництва подушкоподібних упаковок по технології традиційного термозварювання. Приклад такого переважного поліолефіну являє собою поліетилен, переважніше поліетилен низької густини. В одному конкретному варіанті здійснення багатошарового пакувального матеріалу згідно з даним винаходом щонайменше один з двох зовнішніх непроникних для рідин шарів, переважно зовнішній шар з тієї сторони, яка повернута всередину пакувального контейнера, виготовленого з багатошарового пакувального матеріалу, може являти собою одержане екструзією покриття з лінійного поліетилену низької густини, як нижче буде роз'яснено більш детально. Згідно з наступним аспектом даного винаходу, реалізований подушкоподібний пакувальний контейнер для продуктів харчування, зокрема, молока. Короткий опис супроводжуючих креслень Далі даний винахід буде описаний більш детально з посиланням па супроводжуючі креслення. На супроводжуючих кресленнях: 2 UA 102961 C2 5 10 15 20 25 30 35 40 45 50 55 60 фіг. 1 схематично ілюструє поперечний переріз відомого в рівні техніки багатошарового пакувального матеріалу; фіг. 2 схематично ілюструє подушкоподібний пакувальний контейнер, виготовлений з відомого в рівні техніки багатошарового пакувального матеріалу па фіг. 1;і фіг. 3 схематично ілюструє поперечний переріз багатошарового пакувального матеріалу згідно з даним винаходом. Опис переважного варіанта здійснення Для більшої зрозумілості, на всіх супроводжуючих кресленнях використані однакові посилальні позиції для взаємно відповідних частин і деталей. Фіг. 1 схематично ілюструє поперечний переріз відомого в рівні техніки багатошарового пакувального матеріалу, який позначений загальною посилальною позицією 10. Багатошаровий пакувальний матеріал 10 містить цеп гральний шар 11 з паперу і зовнішні виготовлені екструзією покриття 12 і 13 з поліетилену, як правило, поліетилену низької густини з обох сторін паперового шару 11, Для падання багатошаровому пакувальному матеріалу 10 властивостей непроникності відносно газоподібного кисню відомий в рівні техніки багатошаровий пакувальний матеріал в проілюстрованому варіанті здійснення, доповнений також щонайменше одним додатковим шаром 14, як правило, з алюмінієвої фольги (Alifoil) між паперовим шаром 11 і одним 13 з двох зовнішніх непроникних для рідин покриттів. З полотна багатошарового пакувального матеріалу 10 виготовляють подушкоподібні пакувальні контейнери 20 типу, проілюстрованого па фіг. 2. З полотна виготовляють трубу, причому обидва подовжніх краї згинають назустріч один одному і утворюють постійне зварне з'єднання у вигляді подовжнього шва (21). Трубу наповнюють придатними продуктами харчування, наприклад, молоком, і розділяють на безперервні подушкоподібні пакувальні одиниці повторюваними поперечними швами на трубі, які проходять перпендикулярно подовжньому напрямку труби і нижче рівня рідини в трубці. Безперервні подушкоподібні пакувальні одиниці відділяють одну від одної за допомогою надрізів або розрізів в поперечних зонах (22 і 23) запечатування, після чого готові подушкоподібні упаковки укладають разом або одна на іншу у придатні кошики, лотки або аналогічні контейнери для подальшого транспортування і завантаження. Як було згадано вище, зморшки і складки нерідко утворюються в певних областях, зумовлених конфігурацією і виготовленням гнучких стінок упаковок у вигляді подушкоподібних пакетів 20. Особливо вразливі для таких складок і зморшок області обведені переривчастими колами (A-D) на фіг. 2. Як очевидно з фіг. 2, чутливі до складок і зморшок області стінок розташовані по суті поблизу чотирьох кутових областей пакувального контейнера 20, де середня частина наповненої упаковки 20, що має більш або менш однорідну товщину поступово переходить в плоскі крайові частини, або крайові частини поступово звужуються у напрямку до двох коротких кінців 22 і 23 упаковки, які мають поперечні шви. Проблема зморшок і складок, що утворюються в гнучких стінках упаковок у вигляді подушкоподібного пакету 20, полягає в тому, що в особливо жорстких зовнішніх умовах вони можуть викликати тріщини і аналогічні дефекти герметичності, через які не тільки газоподібний кисень, але також бактерії й інші шкідливі мікроорганізми можуть проникати всередину упаковки, вступати в контакт з чутливими продуктами харчування і знищувати їх. Такі тріщини і аналогічні дефекти герметичності утворюються, наприклад, коли наповнені подушкоподібні упаковки під час транспортування і завантаження ненавмисно піддають сильній вібрації і струшуванню або ударам і поштовхам. Іноді або звичайно відбувається так, що ці тріщини можуть навіть ставати настільки великими і протяжними, що упакований продукт харчування, наприклад, молоко, витікає і псує не тільки свою власну упаковку, яка протікає, але також безпосередньо прилеглі до неї упаковки в блоці упаковок. Ризик тріщин, що викликаються зморшками і складками, і аналогічних дефектів герметичності в зв'язку з подушкоподібними упаковками з відомого в рівні техніки багатошарового пакувального матеріалу можна надійно і ефективно усунути або щонайменше значною мірою скоротити за допомогою багатошарового пакувального матеріалу згідно з даним винаходом. Фіг. 3 схематично представляє поперечний переріз одного такого практично стійкого до тріщин багатошарового пакувального матеріалу, який позначений загальною посилальною позицією 30. У проілюстрованому варіанті здійснення багатошаровий пакувальний матеріал 30 містить центральний шар 31 паперу і зовнішні непроникні для рідин шари 32 і 33 поліолефіну з обох сторін паперового шару 31. Між центральним шаром 31 паперу і одним з двох зовнішніх непроникних для рідин шарів 33 поліолефіну багатошаровий пакувальний матеріал додатково 3 UA 102961 C2 5 10 15 20 25 30 35 40 45 50 55 60 містить алюмінієву фольгу 34, що служить як газонепроникний шар і прикріплений за допомогою ламінування або адгезійного шару 35 до однієї сторони паперового шару 31. Щоб надати механічну міцність і стійкість алюмінієвої фольги 34, що служить як газонепроникний шар, і тим самим запобігти виникненню тріщин і аналогічних дефектів герметичності в даному шарі або протидіяти їм, багатошаровий пакувальний матеріал 30 містить плівку, що служить як попередньо виготовлений поглинаючий навантаження засіб, між алюмінієвою фольгою 34 і одним з двох зовнішніх непроникних для рідин шарів 33. У проілюстрованому варіанті здійснення паперовий шар 31 може являти собою шар пластмаси, але по згаданих вище причинах паперовій шар 31 переважно являє собою паперовий або картонний шар. В одному особливо переважному варіанті багатошарового пакувального матеріалу 30 паперовій шар 31 може навіть являти собою топкий (такий, що має густину від 50 до 140, переважно від 70 до 125, переважніше від 70 до 110 г/м) паперовий шар, щоб тим самим додатково сприяти збільшенню сприятливого ступеня впливу на навколишнє середовище багатошарового пакувального матеріалу 30. Вибір фольги 34, що служить як газонепроникний шар, не має критичного значення для даного винаходу, але його можна вільно вибирати з відомих в рівні техніки шарів, які мають бажані властивості непроникності відносно газоподібного кисню. Однак переважною є алюмінієва фольга, яка, крім своїх чудових властивостей непроникності відносно газоподібного кисню, також має ту корисну властивість, що вона надає багатошаровому пакувальному матеріалу 30 можливість герметизації за допомогою індукційного термозварювання, як було згадано вище. Наступний практичний приклад шару, що служить як газонепроникний шар, який подібним чином надає багатошаровому пакувальному матеріалу 30 можливість герметизації за допомогою індукційного зварювання, може являти собою металізовану плівку, тобто полімерну плівку, яка щонайменше з однією з своїх сторін, містить зовнішнє покриття з металу або оксиду металу. Одна така придатна для використання металізована полімерна плівка являє собою, наприклад, поліефірну плівку, в якій одна або обидві сторони містять зовнішнє покриття з алюмінію або оксиду алюмінію, нанесене методом вакуумного осадження. Інший приклад являє собою поліефірну плівку, в якій одна або обидві сторони містять зовнішнє покриття із з'єднання на основі діоксиду кремнію, нанесене по плазмовій технології. Обидва зовнішні непроникні для рідин шари 32 і 33 можуть являти собою попередньо виготовлені плівки, екструдовані покриття або довільне поєднання таких непроникних для рідин шарів 32 і 33. В одному варіанті здійснення багатошаровий пакувальний матеріал 30 згідно з даним винаходом містить попередньо виготовлену плівку на одній стороні, яка призначена бути повернутою назовні в пакувальному контейнері, виготовленому з багатошарового пакувального матеріалу 30, в той час як інша сторона багатошарового пакувального матеріалу 30 являє собою екструдоване непроникне для рідин покриття. Вибір матеріалу обох зовнішніх непроникних для рідин шарів 32 і 33 не має критичного значення для даного винаходу, але їх можна вільно вибирати з множини різноманітних полімерів. Незалежно від того, чи виготовляють дані шари методом екструзії, або вони являють собою попередньо виготовлені шари або довільне поєднання екструдованих і попередньо виготовлених шарів, переважним, однак, є поліолефін, який, крім інших переваг в порівнянні з іншими придатними для використання полімерами, є одночасно економічним і легкодоступним, а також робить багатошаровий пакувальний матеріал 30 термозварюваним. В одному особливо переважному варіанті здійснення обидва зовнішніх непроникних для рідин шари 32 і 33 являють собою екструдовані покриття з поліетилену, такого як поліетилен низької густини і лінійний поліетилен низької густини. Одне таке екструдоване поліетиленове покриття мас перевагу, наприклад, в порівнянні з одержаною методом екструзії з роздуванням або попередньо виготовленій іншим способом поліетиленовій плівці, що полягає в тому, що, внаслідок своїх поверхневих хімічних властивостей, вона має здатність швидко абсорбувати, розподіляти і надійно утримувати рідкий пероксид водню в тонкому шарі, що покриває плівку по всій поверхні багатошарового пакувального матеріалу, коли, наприклад, тканину з багатошарового пакувального матеріалу, наприклад, з метою стерилізації, опускають в стерилізацну ванну з пероксидом водню і проводять через неї. Багатошаровий пакувальний матеріал з нанесеними методом екструзії зовнішніми поліетиленовими шарами є, іншими словами, особливо придатним для використання і корисним для виготовлення так званих асептичних коробок або упаковок, які призначені для вмісту продуктів харчування протягом збільшеного терміну зберігання, навіть в навколишньому середовищі з кімнатною температурою. 4 UA 102961 C2 5 10 15 20 25 30 35 40 45 50 55 Вибір амортизуючої плівки 36 в багатошаровому пакувальному матеріалі згідно з даним винаходом не має критичного значення сам по собі. Однак переважно вибирають попередньо виготовлену плівку, яка, з одного боку, виявляє достатню механічну міцність і стійкість, щоб поглинати і витримувати зовнішні механічні напруження, яким подушкоподібна упаковка може піддаватися під час транспортування і завантаження, і яку, з іншого боку, можна вводити в багатошаровий пакувальний матеріал, використовуючи вже існуючу технологію і обладнання, не спричиняючи непотрібного збільшення загальних матеріальних і виробничих затрат для виготовлення багатошарового пакувального матеріалу. Попередньо виготовлена поглинаюча навантаження плівка 36 в багатошаровому пакувальному матеріалі 30 згідно з даним винаходом переважно являє собою попередньо виготовлену плівку, яку виготовляють, використовуючи традиційну технологію видувного формування і плівкового формування. Один приклад такої плівки може являти собою виготовлену видувним формуванням плівку з поліолефіну, наприклад, поліетилену і поліпропілену. Зокрема, амортизуюча плівка може являти собою попередньо виготовлену багатошарову плівку з лінійного поліетилену низької густини. Один практичний приклад такої багатошарової плівки включає центральний шар лінійного поліетилену низької густини, причому даний шар містить на одній своїй стороні зовнішній шар лінійного поліетилену низької густини і на іншій своїй стороні зовнішній шар адгезійного полімеру на основі поліолефіну, переважно, на основі спільних і прищеплених поліолефінових співполімерів з мономерами, що містять карбоксильні групи, такими як, наприклад, (мет)акрилова кислота (М)АА, ангідрид малеїнової кислоти, гліцидметакрилат, найбільш переважно, співполімер етилену і акрилової кислоти (ЕАА), щоб забезпечити досягнення хорошої адгезії до алюмінієвої фольги 34, що служить як газонепроникний шар. Такий адгезійний матеріал забезпечує перевагу, що полягає в тому, що адгезію між поглинаючою навантаження плівкою і газонепроникним шаром можна зробити достатньо міцною і довговічною, щоб витримувати дію вільних жирних кислот, які присутні в певних типах продуктів харчування, наприклад, таких як продукти на основі томатів. Подушкоподібні пакувальні контейнери виготовляють з багатошарового пакувального матеріалу 30 згідно з даним винаходом таким способом, який був описаний вище в зв'язку з відомим в рівні техніки багатошаровим пакувальним матеріалом 10 на фіг. 1. Таким чином, полотно багатошарового пакувального матеріалу 30 формують в трубу, в якій обидва подовжніх краї тканини складаються назустріч один до одного і з'єднуються один з одним подовжнім зварним з'єднанням або швом. Трубу заповнюють придатним продуктом харчування, наприклад, молоком, і розділяють на безперервні подушкоподібні пакувальні одиниці періодичними поперечними швами, що перерізають трубу перпендикулярно подовжній осі труби і нижче рівня вмісту труби. Подушкоподібні пакувальні одиниці відділяють одна від одної за допомогою розрізів або надрізів в поперечних зонах запечатування, після чого готові подушкоподібні упаковки укладають поруч або одна на одну у придатних кошиках, лотках і аналогічних контейнерах для подальшого транспортування і завантаження. Порівняльне випробування Подушкоподібні упаковки виготовляли, використовуючи описаний вище спосіб, з тканини багатошарового пакувального матеріалу 30 згідно з даним винаходом і з відповідної тканини багатошарового пакувального матеріалу 10 згідно з відомим в рівні техніки способом. В обох випадках першу серію упаковок виготовляли з об'ємом наповнення 500 мл, і другу серію упаковок виготовляли з об'ємом наповнення 1000 мл. Після цього подушкоподібні упаковки порівнювали одна з одною і оцінювали відносно утворення тріщин і протікань в моделюючому транспортування випробуванні, використовуючи випробувальний прилад Gelbo Flex від фірми IDM Instruments Pty Ltd. У даному порівняльному і оцінному випробуванні кожну відповідну упаковку піддавали вібраціям протягом 30 хвилин, щоб моделювати транспортування, після чого упаковки досліджували відносно тріщин при вигині. Багатошаровий пакувальний матеріал, виготовлений згідно з даним винаходом, мав наступну багатошарову структуру для досліджуваних подушкоподібних упаковок, які містять 1000 мл і 500 мл, відповідно, в напрямку від зовнішньої поверхні до внутрішньої частини упаковки: екструдований поліетилен низької густини; тонкий папір; ламінований шар екструдованого поліетилену низької густини (LDPE); алюмінієва фольга (газонепроникний шар); поглинаюча навантаження плівка практично лінійного поліетилену низької густини (LLDPE) з адгезійним шаром співполімеру етилену і акрилової кислоти (ЕАА); 5 UA 102961 C2 5 10 нанесений екструзією шар, що включає лінійний поліетилен низької густини, одержаний з каталізатором металоценового типу (m-LLDPE), і поліетилен низької густини (LDPE). Багатошаровий пакувальний матеріал, виготовлений згідно з відомим в технікові способом, мав наступну багатошарову структуру для досліджуваних подушкоподібних упаковок, що містять 1000 мл і 500 мл, відповідно, в напрямку від зовнішньої поверхні до внутрішньої частини упаковки: екструдований поліетилен низької густини; тонкий папір; ламінований шар екструдованого поліетилену низької густини (LDPE); алюмінієва фольга (газонепроникний шар); нанесений екструзією шар, що включає лінійний поліетилен низької густини, одержаний з каталізатором металоценового типу (m-LLDPE), і поліетилен низької густини (LDPE). Після завершення вібраційних напружень досліджуваних упаковок рахували число протікаючих упаковок в чотирьох випробуваних групах. Результати представлені нижчими: 15 Об'єм упаковки, мл Протікаючі упаковки, % Виготовлені згідно з винаходом Відомі в рівні техніка 20 25 30 35 40 45 50 55 500 0,2 1,5 1000 0,6 6,7 З наведених вище результатів абсолютно очевидно, що подушкоподібні упаковки, виготовлені з багатошарового пакувального матеріалу згідно з даним винаходом, краще витримують вібраційні напруження, ніж відповідні подушкоподібні упаковки, виготовлені з багатошарового пакувального матеріалу згідно з відомим в рівні техніки способом. Абсолютно очевидно, що подушкоподібні упаковки з багатошарового пакувального матеріалу згідно з даним винаходом є більш надійними і механічно міцними, чим менший об'єм упаковки, і що в процентному відношенні число упаковок, що протікають після моделюючого транспортування вібраційного випробування (на приладі Gelbo Flex), становить лише 0,2%, тобто є практично нікчемним в порівнянні з процентною часткою протікаючих упаковок з відомого в рівні техніки багатошарового пакувального матеріалу. Промислове застосування Багатошаровий пакувальний матеріал згідно з даним винаходом придатний для використання у виробництві гнучких пакувальних контейнерів для упаковування і транспортування рідких продуктів харчування, наприклад, молока. Зокрема, багатошаровий пакувальний матеріал можна використовувати для виготовлення таких подушкоподібних упаковок. В одному конкретному варіанті здійснення багатошаровий пакувальний матеріал згідно з даним винаходом придатний для використання в так званих асептичних подушкоподібних упаковках для рідких продуктів харчування, наприклад, молока, в яких продукти харчування можна надійно зберігати протягом тривалого терміну зберігання навіть в приміщенні з кімнатною температурою при тій умові, що упаковку не відкривають в процесі зберігання до часу її запланованого спустошення і вживання упакованих в ній продуктів харчування. ФОРМУЛА ВИНАХОДУ 1. Багатошаровий пакувальний матеріал для гнучкого, переважно, подушкоподібного пакувального контейнера, де багатошаровий пакувальний матеріал (30) включає паперовий центральний шар (31) паперу і зовнішні непроникні для рідин шари (32, 33) поліолефіну з обох сторін паперового центрального шару (31), а також алюмінієву фольгу (34), яка служить як газонепроникний шар і розташована між паперовим центральним шаром (31) і одним із двох зовнішніх непроникних для рідин шарів (33), який відрізняється тим, додатково містить поглинаючу навантаження попередньо виготовлену плівку (36) поліолефіну в контакті з алюмінієвою фольгою (34) між алюмінієвою фольгою (34) і одним із двох зовнішніх непроникних для рідин шарів (33). 2. Багатошаровий пакувальний матеріал за п. 1, який відрізняється тим, що поглинаюча навантаження плівка (36) являє собою плівку, одержану екструзією з роздуванням. 3. Багатошаровий пакувальний матеріал за п. 1 або 2, який відрізняється тим, що алюмінієва фольга (34) прикріплена до центрального шару (31) за допомогою ламінуючого або адгезійного шару (35). 6 UA 102961 C2 5 4. Багатошаровий пакувальний матеріал за будь-яким з попередніх пунктів, який відрізняється тим, що обидва із зовнішніх непроникних для рідин шарів (32, 33) являють собою одержані екструзією покриття з поліолефіну. 5. Подушкоподібний пакувальний контейнер для рідких харчових продуктів, наприклад молока, який виготовляють формуванням згинів і термозварюванням багатошарового пакувального матеріалу за будь-яким з пп. 1-4. 7 UA 102961 C2 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
