Пристрій для контролю ресурсу повітряних високовольтних вимикачів

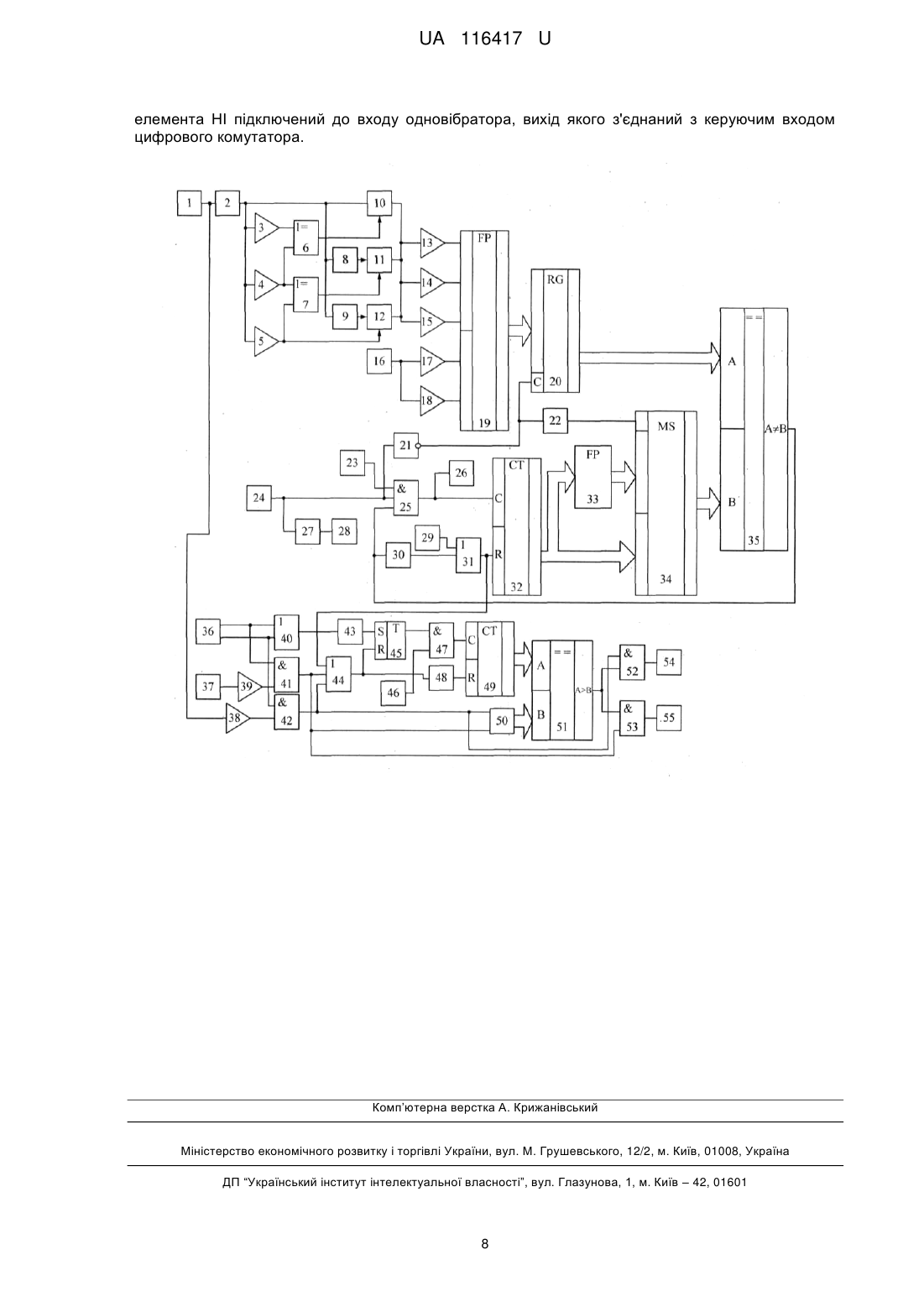

Реферат: Пристрій для контролю ресурсу повітряних високовольтних вимикачів містить датчик струму, тиску, комутації, ресурсний і механічний лічильники, блок лінеаризації, блок аналого-цифрового перетворення, блок визначення часу комутації, блок синхронізації. UA 116417 U (54) ПРИСТРІЙ ДЛЯ КОНТРОЛЮ РЕСУРСУ ПОВІТРЯНИХ ВИСОКОВОЛЬТНИХ ВИМИКАЧІВ UA 116417 U UA 116417 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області електротехніки і може бути використана для вимірювання комутаційного ресурсу повітряних високовольтних вимикачів. Відомий пристрій для контролю ресурсу повітряних високовольтних вимикачів [Патент України № 28951, М. кл. G07С 3/10, бюл. № 21, 2007], що містить датчик тиску, вихід якого з'єднаний з входами четвертого і п'ятого компараторів, входи першого, другого і третього компараторів підключені один до одного, вихід генератора імпульсів з'єднаний з першим входом елемента І, другий вхід якого підключений до виходу датчика комутації, а третій вхід з'єднаний з входом формувача імпульсів, вихід елемента І підключений до входу другого лічильника імпульсів та до першого входу першого лічильника імпульсів, другий вхід якого з'єднаний з виходом елемента АБО, перший вхід якого підключений до виходу блока установки нуля, а другий вхід з'єднаний з виходом формувача імпульсів, виходи першого, другого, третього, четвертого і п'ятого компараторів підключені відповідно до першого, другого, третього, четвертого і п'ятого входів функціонального перетворювача, вихідна цифрова шина першого лічильника імпульсів з'єднана з другою вхідною цифровою шиною цифрового компаратора, вихід якого підключений до входу формувача імпульсів, вихід датчика комутації з'єднаний з входом елемента НІ, вихідна цифрова шина функціонального перетворювача підключена до вхідної цифрової шини регістра, вихідна цифрова шина якого з'єднана з першою вхідною цифровою шиною першого цифрового компаратора, вихід елемента НІ підключений до входу регістра, вихід датчика струму з'єднаний зі входами шостого, сьомого і восьмого компараторів, а також з аналоговим входом першого електронного ключа, вихід якого, а також виходи другого і третього електронних ключів підключені до входу першого компаратора, вихід датчика струму з'єднаний зі входами першого і другого масштабуючих підсилювачів, виходи яких підключені до аналогових входів другого і третього електронних ключів, виходи сьомого і восьмого компараторів з'єднані відповідно з другими входами першого і другого елементів ВИКЛЮЧНЕ АБО, перші входи яких відповідно підключені до виходів шостого і сьомого компараторів, а виходи з'єднані з керуючими входами першого і другого електронних ключів відповідно, вихід восьмого компаратора підключений до керуючого входу третього електронного ключа. Недоліками даного пристрою є те, що він не дозволяє враховувати вичерпання комутаційного ресурсу вимикача при ввімкненні його на коротке замикання в електричній мережі, оскільки ресурсні характеристики вимикача при ввімкненні та вимиканні не співпадають. Крім цього даний пристрій не дозволяє враховувати витрачання механічного комутаційного ресурсу вимикача. За прототип вибрано пристрій для контролю ресурсу повітряних високовольтних вимикачів [Патент України № 66865, М. кл. G07С 3/10, бюл. № 2, 2012], що містить датчик тиску, вихід якого з'єднаний з входами четвертого і п'ятого компараторів, входи першого, другого і третього компараторів підключені один до одного, вихід першого генератора імпульсів з'єднаний з першим входом першого елемента І, другий вхід якого підключений до виходу датчика комутації, а третій вхід з'єднаний з входом формувача імпульсів, вихід першого елемента І підключений до входу другого лічильника імпульсів та до першого входу першого лічильника імпульсів, другий вхід якого з'єднаний з виходом першого елемента АБО, перший вхід якого підключений до виходу блока установки нуля, а другий вхід з'єднаний з виходом формувача імпульсів, виходи першого, другого, третього, четвертого і п'ятого компараторів підключені відповідно до першого, другого, третього, четвертого і п'ятого входів функціонального перетворювача (в подальшому - першого функціонального перетворювача), вихідна цифрова шина першого лічильника імпульсів з'єднана з другою вхідною цифровою шиною першого цифрового компаратора, вихід якого підключений до входу формувача імпульсів, вихід датчика комутації з'єднаний з входом елемента НІ, вихідна цифрова шина першого функціонального перетворювача підключена до вхідної цифрової шини регістра, вихідна цифрова шина якого з'єднана з першою вхідною цифровою шиною першого цифрового компаратора, вихід елемента НІ підключений до входу регістра, входи шостого, сьомого і восьмого компараторів з'єднані з аналоговим входом першого електронного ключа, вихід якого, а також виходи другого і третього електронних ключів підключені до входу першого компаратора, вхід шостого компаратора з'єднаний зі входами першого і другого масштабуючих підсилювачів, виходи яких підключені до аналогових входів другого і третього електронних ключів, виходи сьомого і восьмого компараторів з'єднані відповідно з другими входами першого і другого елементів ВИКЛЮЧНЕ АБО, перші входи яких відповідно підключені до виходів шостого і сьомого компараторів, а виходи з'єднані з керуючими входами першого і другого електронних ключів відповідно, вихід восьмого компаратора підключений до керуючого входу третього електронного ключа, вихід третього елемента АБО з'єднаний зі входом диференціюючого елемента (в подальшому першого диференціюючого елемента), вихід якого підключений до першого входу тригера, вихід 1 UA 116417 U 5 10 15 20 25 30 35 40 45 50 55 60 якого з'єднаний з першим входом другого елемента І, другий вхід якого підключений до виходу другого генератора імпульсів, а вихід з'єднаний з першим входом третього лічильника імпульсів, вихідна цифрова шина якого підключена до першої вхідної цифрової шини другого цифрового компаратора, друга вхідна цифрова шина якого з'єднана з вихідною цифровою шиною блока задання часу ввімкнення-вимкнення, а вихід підключений до перших входів третього і четвертого елементів І, виходи яких з'єднані відповідно з першим і другим індикаторами, виходи п'ятого і шостого елементів І підключені до других входів четвертого і третього елементів І відповідно, вихід датчика напруги з'єднаний з входом дев'ятого компаратора, вихід якого підключений до другого входу п'ятого елемента І, вихід якого з'єднаний з другим входом другого елемента АБО, перший вхід якого підключений до виходу першого елемента АБО, а вихід з'єднаний з другим входом тригера та з входом блока затримки сигналу, вихід якого підключений до другого входу третього лічильника імпульсів, вихід датчика струму з'єднаний з входами десятого компаратора та перетворювача напруги змінного струму в напругу постійного струму, вихід якого підключений до входу шостого компаратора, виходи п'ятого і шостого елементів І з'єднані відповідно з першим і другим входами блока задання часу ввімкненнявимкнення, вихід десятого компаратора підключений до другого входу шостого елемента І, вихід якого з'єднаний з третім входом другого елемента АБО, перший і другий виходи датчика початку руху підключені відповідно до першого і другого входів третього елемента АБО, а також з'єднані з першими входами п'ятого і шостого елементів І відповідно. Головним недоліком даного пристрою є його низька точність, тому що він не дозволяє враховувати вичерпання комутаційного ресурсу вимикача при ввімкненні його на коротке замикання, оскільки ресурсні характеристики вимикача при ввімкненні та вимиканні не співпадають, а також даний пристрій не дозволяє враховувати витрачання механічного комутаційного ресурсу вимикача. В основу корисної моделі поставлено задачу створення пристрою для контролю ресурсу повітряних високовольтних вимикачів, в якому за рахунок введення нових блоків та зв'язків між ними з'являється можливість враховувати витрачання комутаційного ресурсу вимикача при ввімкненні його на коротке замикання в електричній мережі та витрачання механічного ресурсу високовольтного вимикача, що дозволяє підвищити точність роботи пристрою. Поставлена задача вирішується тим, що в пристрій для контролю ресурсу повітряних високовольтних вимикачів, що містить датчик тиску, вихід якого з'єднаний з входами четвертого і п'ятого компараторів, входи першого, другого і третього компараторів підключені один до одного, вихід першого генератора імпульсів з'єднаний з першим входом першого елемента І, другий вхід якого підключений до виходу датчика комутації, а третій вхід з'єднаний з входом формувача імпульсів, вихід першого елемента І підключений до входу другого лічильника імпульсів та до першого входу першого лічильника імпульсів, другий вхід якого з'єднаний з виходом першого елемента АБО, перший вхід якого підключений до виходу блока установки нуля, а другий вхід з'єднаний з виходом формувача імпульсів, виходи першого, другого, третього, четвертого і п'ятого компараторів підключені відповідно до першого, другого, третього, четвертого і п'ятого входів першого функціонального перетворювача, перший і другий виходи датчика початку руху з'єднані з першими входами п'ятого і шостого елементів І відповідно, вихід першого цифрового компаратора підключений до входу формувача імпульсів, вихід датчика комутації з'єднаний з входом елемента НІ, вихідна цифрова шина першого функціонального перетворювача підключена до вхідної цифрової шини регістра, вихідна цифрова шина якого з'єднана з першою вхідною цифровою шиною першого цифрового компаратора, вихід елемента НІ підключений до входу регістра, входи шостого, сьомого і восьмого компараторів з'єднані з аналоговим входом першого електронного ключа, вихід якого, а також виходи другого і третього електронних ключів підключені до входу першого компаратора, вхід шостого компаратора з'єднаний зі входами першого і другого масштабуючих підсилювачів, виходи яких підключені до аналогових входів другого і третього електронних ключів, виходи сьомого і восьмого компараторів з'єднані відповідно з другими входами першого і другого елементів ВИКЛЮЧНЕ АБО, перші входи яких відповідно підключені до виходів шостого і сьомого компараторів, а виходи з'єднані з керуючими входами першого і другого електронних ключів відповідно, вихід восьмого компаратора підключений до керуючого входу третього електронного ключа, вихід третього елемента АБО з'єднаний зі входом першого диференціюючого елемента, вихід якого підключений до першого входу тригера, вихід якого з'єднаний з першим входом другого елемента І, другий вхід якого підключений до виходу другого генератора імпульсів, а вихід з'єднаний з першим входом третього лічильника імпульсів, вихідна цифрова шина якого підключена до першої вхідної цифрової шини другого цифрового компаратора, друга вхідна цифрова шина якого з'єднана з вихідною цифровою шиною блока задання часу ввімкнення 2 UA 116417 U 5 10 15 20 25 30 35 40 45 50 55 60 вимкнення, а вихід підключений до перших входів третього і четвертого елементів І, виходи яких з'єднані відповідно з першим і другим індикаторами, виходи п'ятого і шостого елементів І підключені до других входів четвертого і третього елементів І відповідно, вихід датчика напруги з'єднаний з входом дев'ятого компаратора, вихід якого підключений до другого входу п'ятого елемента І, вихід якого з'єднаний з другим входом другого елемента АБО, перший вхід якого підключений до виходу першого елемента АБО, а вихід з'єднаний з другим входом тригера та з входом блока затримки сигналу, вихід якого підключений до другого входу третього лічильника імпульсів, вихід датчика струму з'єднаний з входами десятого компаратора та перетворювача напруги змінного струму в напругу постійного струму, вихід якого підключений до входу шостого компаратора, виходи п'ятого і шостого елементів І з'єднані відповідно з першим і другим входами блока задання часу ввімкнення-вимкнення, вихід десятого компаратора підключений до другого входу шостого елемента І, вихід якого з'єднаний з третім входом другого елемента АБО, перший і другий виходи датчика початку руху підключені відповідно до першого і другого входів третього елемента АБО, введено одновібратор, другий функціональний перетворювач, цифровий комутатор, четвертий лічильник імпульсів, другий диференціюючий елемент, причому вихід датчика комутації з'єднаний з входом другого диференціюючого елемента, друга вхідна цифрова шина першого цифрового компаратора підключена до вихідної цифрової шини цифрового комутатора, перша вхідна цифрова шина якого з'єднана з вихідною цифровою шиною другого функціонального перетворювача, а друга вхідна цифрова шина та вхідна цифрова шина другого функціонального перетворювача підключені до вихідної цифрової шини першого лічильника імпульсів, вихід другого диференціюючого елемента з'єднаний з входом четвертого лічильника імпульсів, вихід елемента НІ підключений до входу одновібратора, вихід якого з'єднаний з керуючим входом цифрового комутатора. Пристрій для контролю ресурсу повітряних високовольтних вимикачів пояснюється кресленням, на якому зображена його структурна схема. На схемі: 1 - датчик струму; 2 - перетворювач напруги змінного струму в напругу постійного струму; 3, 4, 5 - шостий, сьомий і восьмий компаратори відповідно; 6, 7 - перший і другий елементи ВИКЛЮЧНЕ АБО відповідно; 8, 9 - перший і другий масштабуючі підсилювачі відповідно; 10, 11, 12 - перший, другий і третій електронні ключі відповідно; 13, 14, 15 - перший, другий і третій компаратори відповідно; 16 - датчик тиску; 17, 18 - четвертий і п'ятий компаратори відповідно; 19 - перший функціональний перетворювач; 20 - регістр; 21 - елемент НІ; 22 - одновібратор; 23 - перший генератор імпульсів; 24 - датчик комутації; 25 - перший елемент І; 26 - другий лічильник імпульсів; 27 - другий диференціюючий елемент; 28 - четвертий лічильник імпульсів; 29 - блок установки нуля; 30 - формувач імпульсів; 31 - перший елемент АБО; 32 - перший лічильник імпульсів; 33 - другий функціональний перетворювач; 34 цифровий комутатор; 35 перший цифровий компаратор; 36 - датчик початку руху; 37 - датчик напруги; 38, 39 -- десятий і дев'ятий компаратори відповідно; 40 - третій елемент АБО; 41, 42 п'ятий і шостий елементи І відповідно; 43 - перший диференціюючий елемент; 44 - другий елемент АБО; 45 - тригер; 46 - другий генератор імпульсів; 47 - другий елемент І; 48 - - блок затримки сигналу; 49 - третій лічильник імпульсів; 50 - блок задання часу ввімкнення-вимкнення; 51 - другий цифровий компаратор; 52, 53 - третій і четвертий елементи І відповідно; 54, 55 перший і другий індикатори відповідно, причому вихід датчика тиску 16 з'єднаний з входами четвертого 17 і п'ятого 18 компараторів, входи першого 13, другого 14 і третього 15 компараторів підключені один до одного, вихід першого генератора імпульсів 23 з'єднаний з першим входом першого елемента І 25, другий вхід якого підключений до виходу датчика комутації 24, а третій вхід з'єднаний з входом формувача імпульсів 30, вихід першого елемента І 25 підключений до входу другого лічильника імпульсів 26 та до першого входу першого лічильника імпульсів 32, другий вхід якого з'єднаний з виходом першого елемента АБО 31, перший вхід якого підключений до виходу блока установки нуля 29, а другий вхід з'єднаний з виходом формувача імпульсів 30, виходи першого 13, другого 14, третього 15, четвертого 17 і п'ятого 18 компараторів підключені відповідно до першого, другого, третього, четвертого і п'ятого входів першого функціонального перетворювача 19, перший і другий виходи датчика початку руху 36 з'єднані з першими входами п'ятого 41 і шостого 42 елементів І відповідно, вихід першого цифрового компаратора 35 підключений до входу формувача імпульсів 30, вихід датчика комутації 24 з'єднаний з входом елемента НІ 21, вихідна цифрова шина першого функціонального перетворювача 19 підключена до вхідної цифрової шини регістра 20, вихідна цифрова шина якого з'єднана з першою вхідною цифровою шиною першого цифрового компаратора 35, вихід елемента НІ 21 підключений до входу регістра 20, входи шостого 3, сьомого 4 і восьмого 5 компараторів з'єднані з аналоговим входом першого електронного ключа 10, вихід якого, а також виходи другого 11 і третього 12 електронних ключів підключені до входу 3 UA 116417 U 5 10 15 20 25 30 35 40 45 50 55 першого компаратора 13, вхід шостого компаратора 3 з'єднаний зі входами першого 8 і другого 9 масштабуючих підсилювачів, виходи яких підключені до аналогових входів другого 11 і третього 12 електронних ключів, виходи сьомого 4 і восьмого 5 компараторів з'єднані відповідно з другими входами першого 6 і другого 7 елементів ВИКЛЮЧНЕ АБО, перші входи яких відповідно підключені до виходів шостого 3 і сьомого 4 компараторів, а виходи з'єднані з керуючими входами першого 10 і другого 11 електронних ключів відповідно, вихід восьмого компаратора 5 підключений до керуючого входу третього електронного ключа 12, вихід третього елемента АБО 40 з'єднаний зі входом першого диференціюючого елемента 43, вихід якого підключений до першого входу тригера 45, вихід якого з'єднаний з першим входом другого елемента І 47, другий вхід якого підключений до виходу другого генератора імпульсів 46, а вихід з'єднаний з першим входом третього лічильника імпульсів 49, вихідна цифрова шина якого підключена до першої вхідної цифрової шини другого цифрового компаратора 51, друга вхідна цифрова шина якого з'єднана з вихідною цифровою шиною блока задання часу ввімкненнявимкнення 50, а вихід підключений до перших входів третього 52 і четвертого 53 елементів І, виходи яких з'єднані відповідно з першим 54 і другим 55 індикаторами, виходи п'ятого 41 і шостого 42 елементів І підключені до других входів четвертого 53 і третього 52 елементів І відповідно, вихід датчика напруги 37 з'єднаний з входом дев'ятого компаратора 39, вихід якого підключений до другого входу п'ятого елемента І 41, вихід якого з'єднаний з другим входом другого елемента АБО 44, перший вхід якого підключений до виходу першого елемента АБО 31, а вихід з'єднаний з другим входом тригера 45 та з входом блока затримки сигналу 48, вихід якого підключений до другого входу третього лічильника імпульсів 49, вихід датчика струму 1 з'єднаний з входами десятого компаратора 38 та перетворювача напруги змінного струму в напругу постійного струму 2, вихід якого підключений до входу шостого компаратора 3, виходи п'ятого 41 і шостого 42 елементів І з'єднані відповідно з першим і другим входами блока задання часу ввімкнення-вимкнення 50, вихід десятого компаратора 38 підключений до другого входу шостого елемента І 42, вихід якого з'єднаний з третім входом другого елемента АБО 44, перший і другий виходи датчика початку руху 36 підключені відповідно до першого і другого входів третього елемента АБО 40, вихід датчика комутації 24 з'єднаний з входом другого диференціюючого елемента 27, друга вхідна цифрова шина першого цифрового компаратора 35 підключена до вихідної цифрової шини цифрового комутатора 34, перша вхідна цифрова шина якого з'єднана з вихідною цифровою шиною другого функціонального перетворювача 33, а друга вхідна цифрова шина та вхідна цифрова шина другого функціонального перетворювача 33 підключені до вихідної цифрової шини першого лічильника імпульсів 32, вихід другого диференціюючого елемента 27 з'єднаний з входом четвертого лічильника імпульсів 28, вихід елемента НІ 21 підключений до входу одновібратора 22, вихід якого з'єднаний з керуючим входом цифрового комутатора 34. Запропонований пристрій працює так. При подачі напруги живлення на схему блок установки нуля 29 коротким імпульсом через перший елемент АБО 31 встановлює перший лічильник імпульсів 32, через другий елемент АБО 44 тригер 45, а також через блок затримки сигналу 48 третій лічильник імпульсів 49 у нульовий стан. Одночасно перший 23 і другий 46 генератори імпульсів починають виробляти послідовності імпульсів. Зазначимо, що в якості датчика струму 1 використовується трансформатор струму, вихідний сигнал якого має нелінійну залежність від його вхідного сигналу. Для лінеаризації цього сигналу використовуються блоки 3-12, в яких кусково-лінійна лінеаризація здійснюється по трьом ділянкам кривої намагнічування. Коли напруга з виходу датчика струму 1 через перетворювач напруги змінного струму в напругу постійного струму 2 досягає значення, пропорційного номінальному робочому струму, спрацьовує шостий компаратор 3, що відповідає першій ділянці, з виходу якого сигнал логічної одиниці надходить на перший вхід першого елемента ВИКЛЮЧНЕ АБО 6. При цьому на його виході формується сигнал логічної одиниці, який подається на керуючий вхід першого електронного ключа 10, тим самим відкриваючи його і дозволяючи проходження сигналу з виходу датчика струму 1 на входи першого 13, другого 14 і третього 15 компараторів. Якщо напруга, що пропорційна струму, зростає далі, то спрацьовують шостий 3 і сьомий 4 компаратори, що відповідає другій ділянці характеристики датчика струму 1. При цьому на виході першого елемента ВИКЛЮЧНЕ АБО 6 встановлюється сигнал логічного нуля, а на виході другого елемента ВИКЛЮЧНЕ АБО 7 сигнал логічної одиниці, який відкриває другий електронний ключ 11. Значення напруги, пропорційної струму, яке надходить на вхід першого масштабуючого підсилювача 8, на цій ділянці множиться на коефіцієнт, що дозволяє отримати лінійну залежність між вхідним і вихідним сигналами датчика струму 1 на вибраній ділянці 4 UA 116417 U 5 10 15 20 25 30 35 40 45 50 55 нелінійної характеристики перетворення. Далі нове значення сигналу через другий електронний ключ 11 надходить на входи першого 13, другого 14 і третього 15 компараторів. Якщо напруга з виходу датчика струму 1 приймає ще більше значення, то перший 10 і другий 11 електронні ключі закриваються, а третій електронний ключ 12 відкривається. При цьому значення сигналу множиться на інший коефіцієнт, в результаті чого на третій ділянці кривої намагнічування вхідний і вихідний сигнали датчика струму 1 мають лінійну залежність. В подальшому під величиною напруги, що відповідає струму на виході датчика струму 1, будемо розуміти сигнал, який отримується на виході електронних ключів 10-12. Якщо вимикач введений в роботу, то на виході датчика струму 1 з'являється напруга, пропорційна струму, що протікає в вимикачі, яка подається на входи першого 13, другого 14 і третього 15 компараторів, які мають різні пороги спрацювання. Одночасно на виході датчика тиску 16 з'являється сигнал, пропорційний тиску стисненого повітря, що подається на входи четвертого 17 і п'ятого 18 компараторів. Сигнали, які з'являються на виходах першого 13, другого 14, третього 15, четвертого 17 і п'ятого 18 компараторів надходять на входи першогофункціонального перетворювача 19, на виході якого з'являється цифровий код, що відповідає величині струму, який протікає в вимикачі при відповідному значенні тиску стисненого повітря. Цифровий код з виходу першого функціонального перетворювача 19 надходить на вхідну цифрову шину регістра 20. При цьому на вхід регістра 20 через елемент НІ 21 надходить сигнал логічного нуля з виходу датчика комутації 24, який дозволяє встановлення на його виході цифрового коду, який дорівнює цифровому коду на його вході. З виходу регістра 20 цифровий код надходить на першу вхідну цифрову шину першого цифрового компаратора 35, на другу вхідну цифрову шину якого через цифровий комутатор 34 надходить цифровий код з виходу першого лічильника імпульсів 32. В залежності від значень струму та тиску стисненого повітря цифровий код на виході функціонального перетворювача 19 змінює своє значення. Таким чином, регістром 20 здійснюється передача та запам'ятовування цифрового коду, який відповідає величині струму, що протікає в вимикачі при відповідному значенні тиску стисненого повітря. У випадку, коли вимикач відключає коло, в якому він знаходиться, на виході датчика комутації 24 з'являється сигнал логічної одиниці, який через елемент НІ 21 надходитьна вхід регістра 20, тим самим фіксуючи на його виході цифровий код, що відповідає значенню комутуємого струму при відповідному значенні тиску стисненого повітря. Також сигнал логічної одиниці через другий диференціюючий елемент 27 у вигляді короткого імпульсу надходить на вхід четвертого лічильника імпульсів 28, що призводить до зменшення записаного механічного ресурсу комутаційного апарата на одиницю. Сигнал логічної одиниці з виходу датчика комутації 24 надходить на другий вхід першого елемента І 25 і відкриває його (з виходу першого цифрового компаратора 35 сигнал логічної одиниці надходить на третій вхід першого елемента І 25). При цьому з виходу першого генератора імпульсів 23 імпульси починають надходити на входи першого 32 і другого 26 лічильників імпульсів, зменшуючи залишковий ресурс вимикача. Кількість імпульсів, що надходять в другий лічильник імпульсів 26, показує як витрачається робочий ресурс вимикача в залежності від значення комутованого струму при відповідному значенні тиску стисненого повітря. Імпульси з виходу першого генератора імпульсів 23 надходять до тих пір, поки цифрові коди на першій і другій вхідних цифрових шинах першого цифрового компаратора 35 не зрівняються. В цей момент сигнал логічного нуля з виходу першого цифрового компаратора 35 надходить на вхід першого елемента І 25 та закриває його, а також на вхід формувача імпульсів 30, який коротким імпульсом через перший елемент АБО 31 обнуляє перший лічильник імпульсів 32 та готує пристрій до нового циклу роботи. Якщо високовольтний вимикач включається, а в електричній мережі присутнє коротке замикання, то при ввімкненні вимикача на виході датчика комутації 24 встановлюється сигнал логічного нуля, який проходить через елемент НІ 21 і переднім фронтом запускає одновібратор 22, який в свою чергу вихідним сигналом логічної одиниці, що подається на цифровий комутатор 34, підключає вихідну цифрову шину першого лічильника імпульсів 32 до першого цифрового компаратора 35 через другий функціональний перетворювач 33, в якому значення струму, що встановлюється на виході першого лічильника імпульсів 32 після вимкнення високовольтного вимикача системою релейного захисту, множиться на коефіцієнт, яким враховується додаткове спрацювання ресурсу вимикача, що витрачається згідно з ресурсними характеристиками на ввімкнення. Таким чином, в пристрої в такому циклі роботи враховується спрацювання робочого ресурсу вимикача по ресурсних характеристиках на вмикання і вимикання при ввімкненні останнього на коротке замикання в електричній мережі. 5 UA 116417 U 5 10 15 20 25 30 35 40 45 50 55 60 Контроль часу ввімкнення повітряного високовольтного вимикача здійснюється таким чином. Як тільки починається процес ввімкнення вимикача, то на другому виході датчика початку руху 36 з'являється сигнал, який через третій елемент АБО 40 та перший диференціюючий елемент 43 встановлює тригер 45 в одиничний стан. Одночасно послідовність імпульсів з другого генератора імпульсів 46 через другий елемент І 47 надходить в третій лічильник імпульсів 49. Надходження імпульсів з другого генератора імпульсів 46 в третій лічильник імпульсів 49 припиняється в момент початку протікання струму через повітряний високовольтний вимикач, внаслідок чого на виході датчика струму 1 з'являється сигнал, який через десятий компаратор 38 фіксується у вигляді сигналу логічної одиниці і через відкритий шостий елемент І 42 (на його другому вході присутній сигнал логічної одиниці з виходу датчика початку руху 36) та другий елемент АБО 44 обнуляє тригер 45. Також сигнал логічної одиниці з виходу шостого елемента І 42 через другий елемент АБО 44 надходить на вхід блока затримки сигналу 48, який через деякий час обнуляє третій лічильник імпульсів 49. Одночасно сигнал логічної одиниці з виходу шостого елемента І 42 відкриває третій елемент І 52 та надходить на другий вхід блока задання часу ввімкнення-вимкнення 50, на виході якого з'являється цифровий код, що відповідає максимальному часу ввімкнення вимикача. При цьому другий цифровий компаратор 51 проводить порівняння кодів, що надходять з третього лічильника імпульсів 49 і блока задання часу ввімкнення-вимкнення 50. Якщо час ввімкнення менший ніж максимальний, то на виході другого цифрового компаратора 51 з'являється сигнал логічного нуля, який не призводить до спрацювання першого індикатора 54, що свідчить про правильну роботу повітряного високовольтного вимикача. Якщо ж час ввімкнення вимикача перевищує максимальний, то на виході другого цифрового компаратора 51 з'являється сигнал логічної одиниці, перший індикатор 54 спрацьовує, а це свідчить про некоректну роботу повітряного високовольтного вимикача. Контроль часу вимкнення повітряного високовольтного вимикача здійснюється аналогічним чином. Як тільки починається процес вимикання вимикача, то на першому виході датчика початку руху 36 з'являється сигнал, який через третій елемент АБО 40 та перший диференціюючий елемент 43 встановлює тригер 45 в одиничний стан. Одночасно послідовність імпульсів з другого генератора імпульсів 46 через другий елемент І 47 надходить в третій лічильник імпульсів 49. Це триває до тих пір, поки на виході датчика напруги 37 не з'явиться сигнал, який через дев'ятий компаратор 39, відкритий п'ятий елемент І 41 (на його другому вході присутній сигнал логічної одиниці з виходу датчика початку руху 36) та другий елемент АБО 44 переводить тригер 45 у нульовий стан. Також сигнал логічної одиниці з виходу п'ятого елемента І 41 через другий елемент АБО 44 надходить на вхід блока затримки сигналу 48, який через деякий час обнуляє третій лічильник імпульсів 49. Одночасно сигнал логічної одиниці з виходу п'ятого елемента І 41 відкриває четвертий елемент І 53 та надходить на перший вхід блока задання часу ввімкнення-вимкнення 50, на виході якого з'являється цифровий код, що відповідає максимальному часу вимкнення вимикача. При цьому другий цифровий компаратор 51 проводить порівняння кодів, що надходять з третього лічильника імпульсів 49 і блока задання часу ввімкнення-вимкнення 50. Якщо час вимкнення менший ніж максимальний, то на виході другого цифрового компаратора 51 з'являється сигнал логічного нуля, який не призводить до спрацювання другого індикатора 55, що свідчить про правильну роботу повітряного високовольтного вимикача. Якщо ж час вимкнення вимикача перевищує максимальний, то на виході другого цифрового компаратора 51 з'являється сигнал логічної одиниці, другий індикатор 55 спрацьовує, а це свідчить про некоректну роботу повітряного високовольтного вимикача. Тривалість роботи одновібратора 22 підібрана таким чином, щоб забезпечити після відключення вимикача надходження найбільшої можливої кількості імпульсів в перший лічильник імпульсів 32. Кількість розрядів першого 32, другого 26 та третього 49 лічильників імпульсів, а також кількість компараторів, що фіксують значення комутованого струму та тиску стисненого повітря, вибирається в залежності від діапазону вимірюваних струму та тиску і від необхідного ступеня точності визначення витраченого вимикачем ресурсу. Кількість розрядів четвертого лічильника імпульсів 28 вибирається в залежності від значення механічного ресурсу вимикача. Для коректної роботи пристрою постійну часу другого диференціюючого елемента 27 необхідно вибрати меншою періоду чередування імпульсів першого генератора імпульсів 23. Перший 19 і другий 33 функціональні перетворювачі можна реалізувати на мікросхемі постійного запам'ятовуючого пристрою, в якій записані відповідні коди, причому в першому функціональному перетворювачі 19 записані коди, кожен із яких відповідає певному коефіцієнту 6 UA 116417 U спрацювання робочого ресурсу вимикача в залежності від будь-якого із можливих значень струму і тиску стисненого повітря, а в другому функціональному перетворювачі 33 записані коди, які відображають спрацювання ресурсу вимикача при його включенні на коротке замикання в мережі. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 30 35 40 45 50 55 60 Пристрій для контролю ресурсу повітряних високовольтних вимикачів, що містить датчик тиску, вихід якого з'єднаний з входами четвертого і п'ятого компараторів, входи першого, другого і третього компараторів підключені один до одного, вихід першого генератора імпульсів з'єднаний з першим входом першого елемента І, другий вхід якого підключений до виходу датчика комутації, а третій вхід з'єднаний з входом формувача імпульсів, вихід першого елемента І підключений до входу другого лічильника імпульсів та до першого входу першого лічильника імпульсів, другий вхід якого з'єднаний з виходом першого елемента АБО, перший вхід якого підключений до виходу блока установки нуля, а другий вхід з'єднаний з виходом формувача імпульсів, виходи першого, другого, третього, четвертого і п'ятого компараторів підключені відповідно до першого, другого, третього, четвертого і п'ятого входів першого функціонального перетворювача, перший і другий виходи датчика початку руху з'єднані з першими входами п'ятого і шостого елементів І відповідно, вихід першого цифрового компаратора підключений до входу формувача імпульсів, вихід датчика комутації з'єднаний з входом елемента НІ, вихідна цифрова шина першого функціонального перетворювача підключена до вхідної цифрової шини регістра, вихідна цифрова шина якого з'єднана з першою вхідною цифровою шиною першого цифрового компаратора, вихід елемента НІ підключений до входу регістра, входи шостого, сьомого і восьмого компараторів з'єднані з аналоговим входом першого електронного ключа, вихід якого, а також виходи другого і третього електронних ключів підключені до входу першого компаратора, вхід шостого компаратора з'єднаний зі входами першого і другого масштабуючих підсилювачів, виходи яких підключені до аналогових входів другого і третього електронних ключів, виходи сьомого і восьмого компараторів з'єднані відповідно з другими входами першого і другого елементів ВИКЛЮЧНЕ АБО, перші входи яких відповідно підключені до виходів шостого і сьомого компараторів, а виходи з'єднані з керуючими входами першого і другого електронних ключів відповідно, вихід восьмого компаратора підключений до керуючого входу третього електронного ключа, вихід третього елемента АБО з'єднаний зі входом першого диференціюючого елемента, вихід якого підключений до першого входу тригера, вихід якого з'єднаний з першим входом другого елемента І, другий вхід якого підключений до виходу другого генератора імпульсів, а вихід з'єднаний з першим входом третього лічильника імпульсів, вихідна цифрова шина якого підключена до першої вхідної цифрової шини другого цифрового компаратора, друга вхідна цифрова шина якого з'єднана з вихідною цифровою шиною блока задання часу ввімкнення-вимкнення, а вихід підключений до перших входів третього і четвертого елементів І, виходи яких з'єднані відповідно з першим і другим індикаторами, виходи п'ятого і шостого елементів І підключені до других входів четвертого і третього елементів І відповідно, вихід датчика напруги з'єднаний з входом дев'ятого компаратора, вихід якого підключений до другого входу п'ятого елемента І, вихід якого з'єднаний з другим входом другого елемента АБО, перший вхід якого підключений до виходу першого елемента АБО, а вихід з'єднаний з другим входом тригера та з входом блока затримки сигналу, вихід якого підключений до другого входу третього лічильника імпульсів, вихід датчика струму з'єднаний з входами десятого компаратора та перетворювача напруги змінного струму в напругу постійного струму, вихід якого підключений до входу шостого компаратора, виходи п'ятого і шостого елементів І з'єднані відповідно з першим і другим входами блока задання часу ввімкнення-вимкнення, вихід десятого компаратора підключений до другого входу шостого елемента І, вихід якого з'єднаний з третім входом другого елемента АБО, перший і другий виходи датчика початку руху підключені відповідно до першого і другого входів третього елемента АБО, який відрізняється тим, що в нього введені одновібратор, другий функціональний перетворювач, цифровий комутатор, четвертий лічильник імпульсів, другий диференціюючий елемент, причому вихід датчика комутації з'єднаний з входом другого диференціюючого елемента, друга вхідна цифрова шина першого цифрового компаратора підключена до вихідної цифрової шини цифрового комутатора, перша вхідна цифрова шина якого з'єднана з вихідною цифровою шиною другого функціонального перетворювача, а друга вхідна цифрова шина та вхідна цифрова шина другого функціонального перетворювача підключені до вихідної цифрової шини першого лічильника імпульсів, вихід другого диференціюючого елемента з'єднаний з входом четвертого лічильника імпульсів, вихід 7 UA 116417 U елемента НІ підключений до входу одновібратора, вихід якого з'єднаний з керуючим входом цифрового комутатора. Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
