Бандажний пристрій з’єднання відсіків

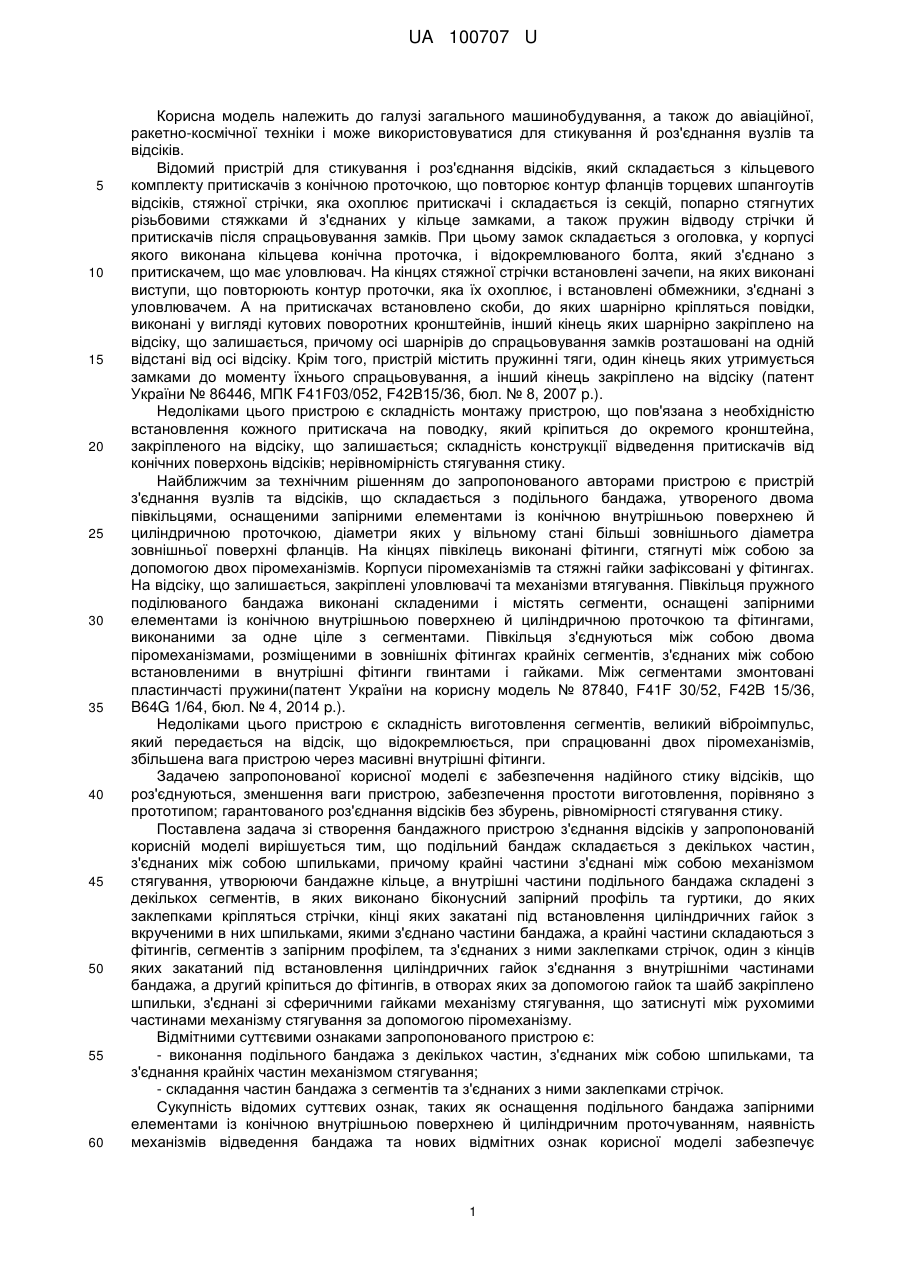

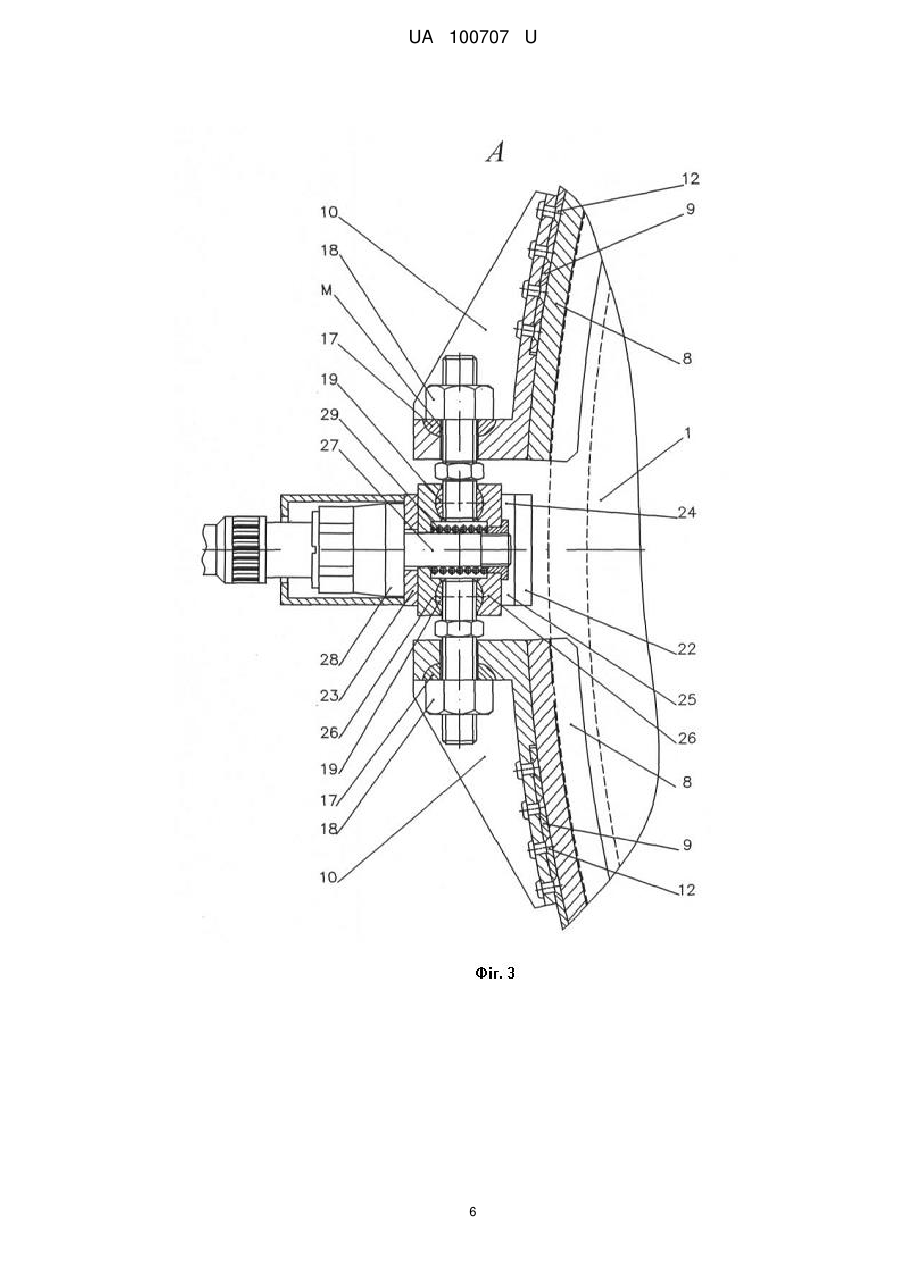

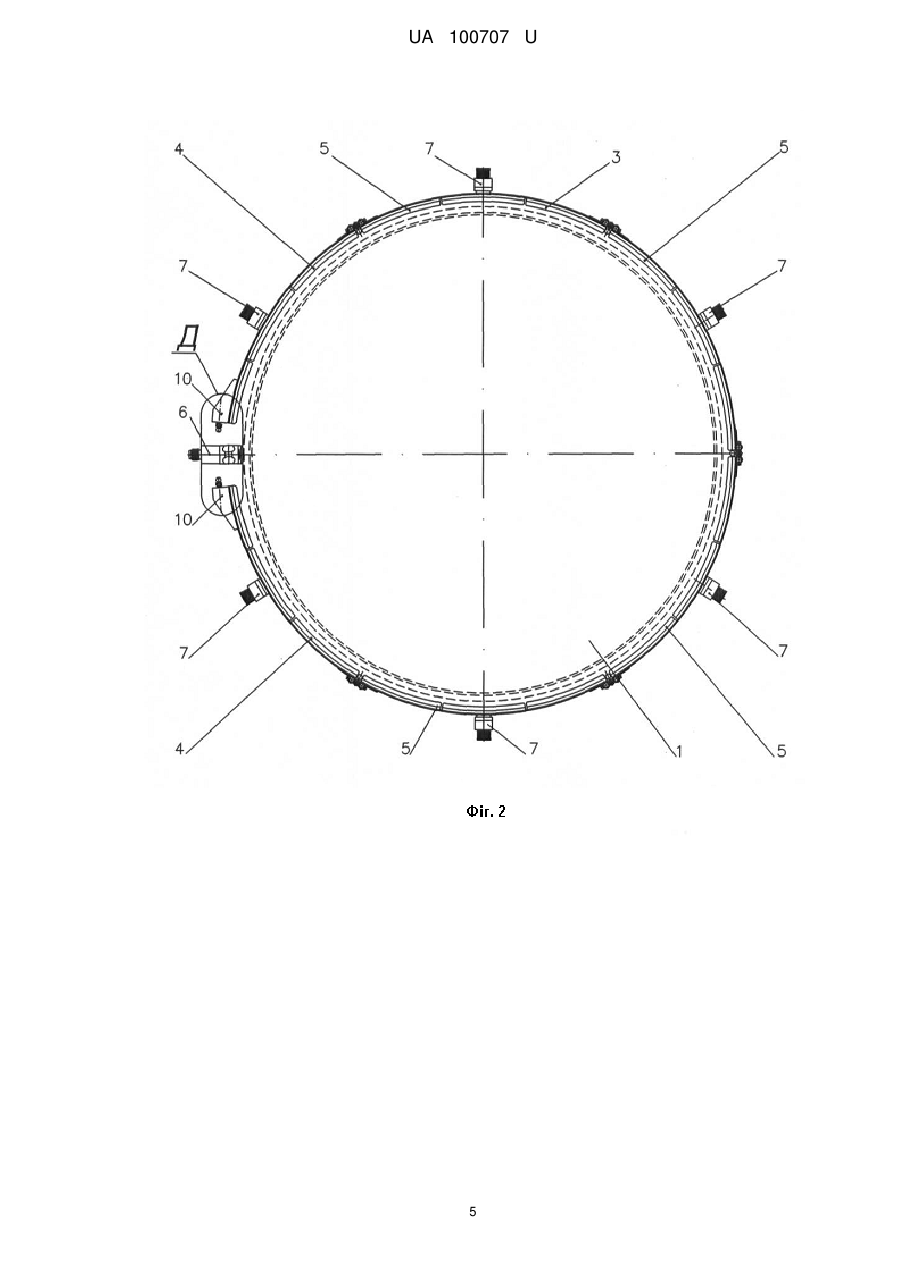

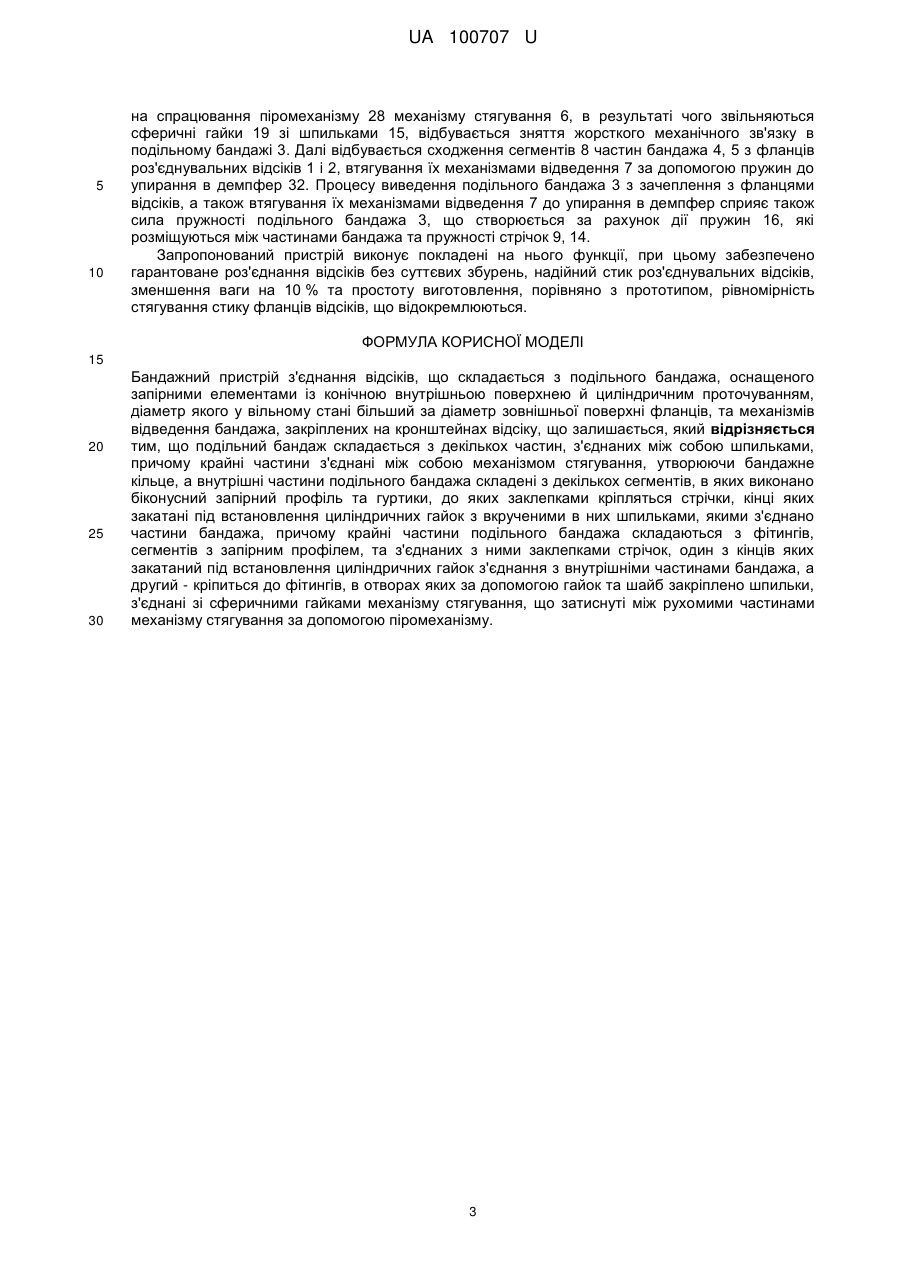

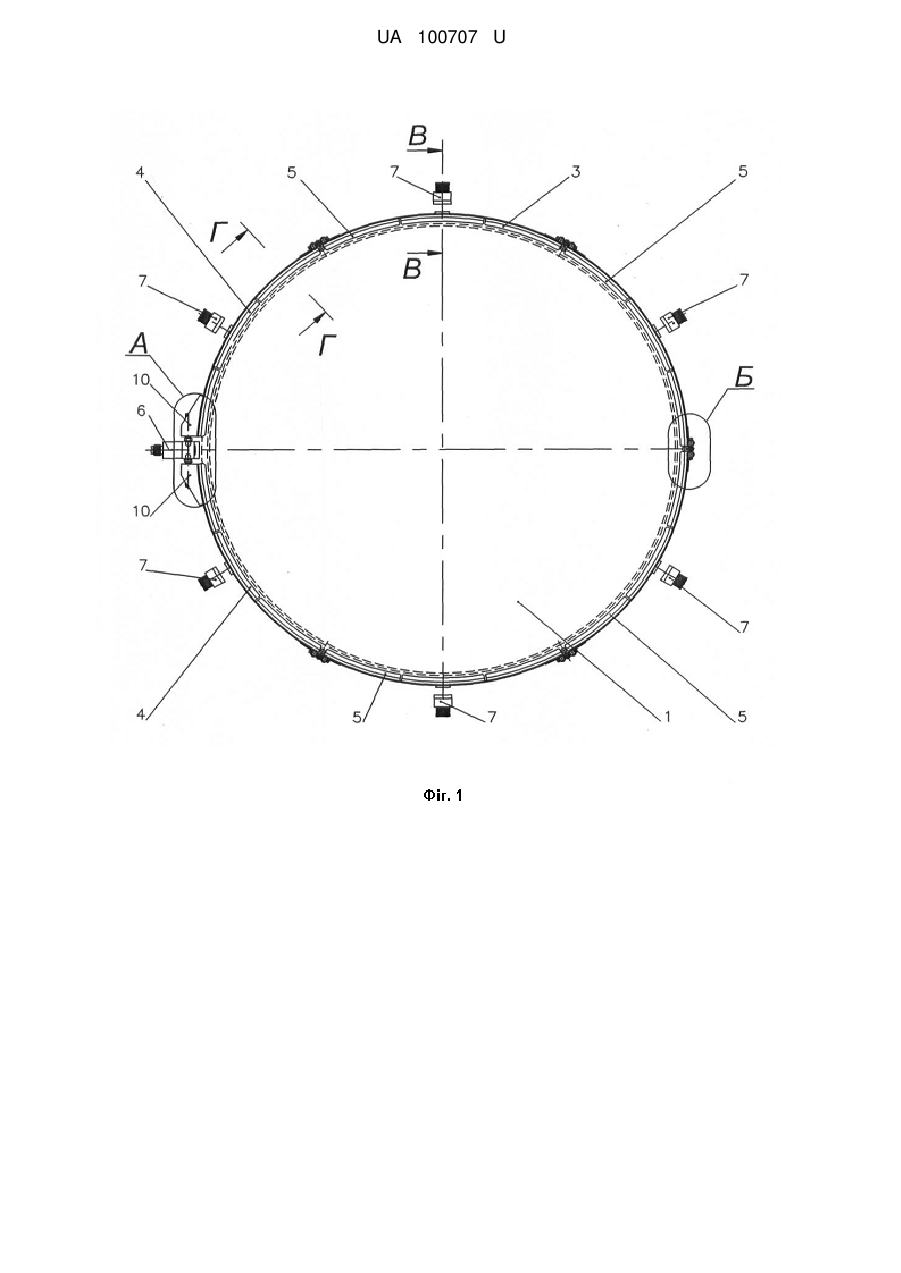

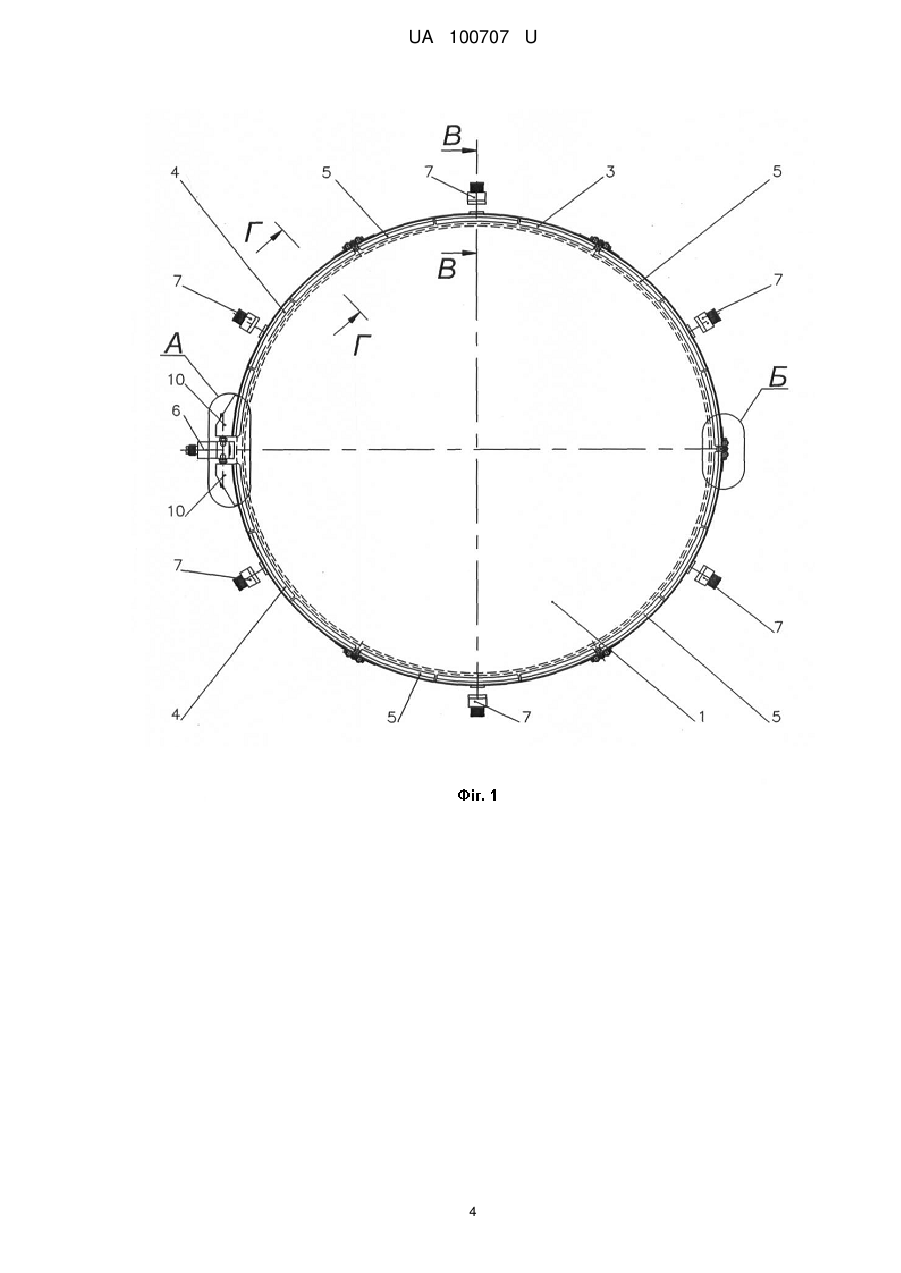

Реферат: Бандажний пристрій з'єднання відсіків складається з подільного бандажа, оснащеного запірними елементами із конічною внутрішньою поверхнею й циліндричним проточуванням, діаметр якого у вільному стані більший за діаметр зовнішньої поверхні фланців, та механізмів відведення бандажа, закріплених на кронштейнах відсіку, що залишається. Подільний бандаж складається з декількох частин, з'єднаних між собою шпильками, причому крайні частини з'єднані між собою механізмом стягування, утворюючи бандажне кільце, а внутрішні частини подільного бандажа складені з декількох сегментів, в яких виконано біконусний запірний профіль та гуртики, до яких заклепками кріпляться стрічки, кінці яких закатані під встановлення циліндричних гайок з вкрученими в них шпильками, якими з'єднано частини бандажа, причому крайні частини подільного бандажа складаються з фітингів, сегментів з запірним профілем, та з'єднаних з ними заклепками стрічок, один з кінців яких закатаний під встановлення циліндричних гайок з'єднання з внутрішніми частинами бандажа, а другий - кріпиться до фітингів, в отворах яких за допомогою гайок та шайб закріплено шпильки, з'єднані зі сферичними гайками механізму стягування, що затиснуті між рухомими частинами механізму стягування за допомогою піромеханізму. UA 100707 U (12) UA 100707 U UA 100707 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі загального машинобудування, а також до авіаційної, ракетно-космічної техніки і може використовуватися для стикування й роз'єднання вузлів та відсіків. Відомий пристрій для стикування і роз'єднання відсіків, який складається з кільцевого комплекту притискачів з конічною проточкою, що повторює контур фланців торцевих шпангоутів відсіків, стяжної стрічки, яка охоплює притискачі і складається із секцій, попарно стягнутих різьбовими стяжками й з'єднаних у кільце замками, а також пружин відводу стрічки й притискачів після спрацьовування замків. При цьому замок складається з оголовка, у корпусі якого виконана кільцева конічна проточка, і відокремлюваного болта, який з'єднано з притискачем, що має уловлювач. На кінцях стяжної стрічки встановлені зачепи, на яких виконані виступи, що повторюють контур проточки, яка їх охоплює, і встановлені обмежники, з'єднані з уловлювачем. А на притискачах встановлено скоби, до яких шарнірно кріпляться повідки, виконані у вигляді кутових поворотних кронштейнів, інший кінець яких шарнірно закріплено на відсіку, що залишається, причому осі шарнірів до спрацьовування замків розташовані на одній відстані від осі відсіку. Крім того, пристрій містить пружинні тяги, один кінець яких утримується замками до моменту їхнього спрацьовування, а інший кінець закріплено на відсіку (патент України № 86446, МПК F41F03/052, F42B15/36, бюл. № 8, 2007 p.). Недоліками цього пристрою є складність монтажу пристрою, що пов'язана з необхідністю встановлення кожного притискача на поводку, який кріпиться до окремого кронштейна, закріпленого на відсіку, що залишається; складність конструкції відведення притискачів від конічних поверхонь відсіків; нерівномірність стягування стику. Найближчим за технічним рішенням до запропонованого авторами пристрою є пристрій з'єднання вузлів та відсіків, що складається з подільного бандажа, утвореного двома півкільцями, оснащеними запірними елементами із конічною внутрішньою поверхнею й циліндричною проточкою, діаметри яких у вільному стані більші зовнішнього діаметра зовнішньої поверхні фланців. На кінцях півкілець виконані фітинги, стягнуті між собою за допомогою двох піромеханізмів. Корпуси піромеханізмів та стяжні гайки зафіксовані у фітингах. На відсіку, що залишається, закріплені уловлювачі та механізми втягування. Півкільця пружного поділюваного бандажа виконані складеними і містять сегменти, оснащені запірними елементами із конічною внутрішньою поверхнею й циліндричною проточкою та фітингами, виконаними за одне ціле з сегментами. Півкільця з'єднуються між собою двома піромеханізмами, розміщеними в зовнішніх фітингах крайніх сегментів, з'єднаних між собою встановленими в внутрішні фітинги гвинтами і гайками. Між сегментами змонтовані пластинчасті пружини(патент України на корисну модель № 87840, F41F 30/52, F42B 15/36, B64G 1/64, бюл. № 4, 2014 p.). Недоліками цього пристрою є складність виготовлення сегментів, великий віброімпульс, який передається на відсік, що відокремлюється, при спрацюванні двох піромеханізмів, збільшена вага пристрою через масивні внутрішні фітинги. Задачею запропонованої корисної моделі є забезпечення надійного стику відсіків, що роз'єднуються, зменшення ваги пристрою, забезпечення простоти виготовлення, порівняно з прототипом; гарантованого роз'єднання відсіків без збурень, рівномірності стягування стику. Поставлена задача зі створення бандажного пристрою з'єднання відсіків у запропонованій корисній моделі вирішується тим, що подільний бандаж складається з декількох частин, з'єднаних між собою шпильками, причому крайні частини з'єднані між собою механізмом стягування, утворюючи бандажне кільце, а внутрішні частини подільного бандажа складені з декількох сегментів, в яких виконано біконусний запірний профіль та гуртики, до яких заклепками кріпляться стрічки, кінці яких закатані під встановлення циліндричних гайок з вкрученими в них шпильками, якими з'єднано частини бандажа, а крайні частини складаються з фітингів, сегментів з запірним профілем, та з'єднаних з ними заклепками стрічок, один з кінців яких закатаний під встановлення циліндричних гайок з'єднання з внутрішніми частинами бандажа, а другий кріпиться до фітингів, в отворах яких за допомогою гайок та шайб закріплено шпильки, з'єднані зі сферичними гайками механізму стягування, що затиснуті між рухомими частинами механізму стягування за допомогою піромеханізму. Відмітними суттєвими ознаками запропонованого пристрою є: - виконання подільного бандажа з декількох частин, з'єднаних між собою шпильками, та з'єднання крайніх частин механізмом стягування; - складання частин бандажа з сегментів та з'єднаних з ними заклепками стрічок. Сукупність відомих суттєвих ознак, таких як оснащення подільного бандажа запірними елементами із конічною внутрішньою поверхнею й циліндричним проточуванням, наявність механізмів відведення бандажа та нових відмітних ознак корисної моделі забезпечує 1 UA 100707 U 5 10 15 20 25 30 35 40 45 50 55 60 гарантоване роз'єднання відсіків без суттєвих збурень, надійний стик роз'єднувальних відсіків, зменшення ваги на 10 % та простоту виготовлення, порівняно з прототипом, рівномірність стягування стику фланців відсіків, що відокремлюються. Для пояснення роботи пристрою додано креслення, на яких зображено: Фіг. 1 - вигляд зверху бандажного пристрою з'єднання відсіків, що перебуває у початковому стані, відсіки зістиковані; Фіг. 2 - вигляд зверху бандажного пристрою з'єднання відсіків після спрацьовування пристрою, відсіки розстиковані; Фіг. 3 - вигляд зверху фітингів крайніх частин подільного бандажа, з'єднаних піромеханізмом (виносний елемент А, Фіг. 1); Фіг. 4 - вигляд зверху місця з'єднання частин обтискних півкілець (виносний елемент Б, Фіг. 1); Фіг. 5 - місця встановлення зачепів механізмів відведення (переріз В-В, Фіг. 1); Фіг. 6 - вигляд зверху місця встановлення штовхачів (переріз Г-Г, Фіг. 1); Фіг. 7 - вигляд зверху фітингів крайніх частин подільного бандажа після спрацювання пристрою та роз'єднання відсіків (виносний елемент Д, Фіг. 2). Бандажний пристрій з'єднання відсіків, що з'єднує відокремлюваний відсік 1 та відсік 2, що залишається, складається з подільного бандажа 3, який містить крайні частини 4, внутрішні частини 5, механізм стягування 6; та механізмів відведення 7. Кожна з крайніх частин бандажа 4 складається з декількох сегментів 8, стрічки 9 та фітинга 10. Стрічка 9 приєднується до гуртиків К сегментів 8 за допомогою заклепок 11. Один кінець стрічки 9 за допомогою заклепок 12 з'єднується з фітингом 10, а на протилежному кінці стрічки 9 виконано закінцівку Р, в якій розміщується циліндрична гайка 13. В фітингу 10 виконано отвори М. Кожна з внутрішніх частин бандажа 5 складається з декількох сегментів 8 та стрічки 14. Стрічка 14 приєднується до гуртиків К сегментів 8 за допомогою заклепок 12. На кінцях стрічки виконано закінцівки Р, в яких розміщуються циліндричні гайки 13. Внутрішні частини бандажа 5 з'єднуються між собою і з крайніми частинами бандажа 4 за допомогою шпильок 15. З метою надання подільному бандажу 3 додаткової пружності між частинами бандажа встановлені пружини 16. Крайні частини бандажа з'єднуються між собою, утворюючи подільний бандаж 3, за допомогою шпильок 15, які одним кінцем встановлюються в отвори М фітингів 10, закріплюються за допомогою шайб 17 та гайок 18, а другим в сферичні гайки 19 механізму стягування 6. На деяких сегментах 8 виконано ступеневі отвори Т, в яких розміщені штовхачі 20, що приводяться в дію за допомогою конічних або тарілчастих пружин 21, що впираються на з'єднані з сегментами 8 стрічки 9, 14. У стисненому стані шток штовхача 20 впирається в циліндричну поверхню фланців. Після спрацювання пристрою пружина 21 розпрямляється, шток штовхача 20 впирається гуртиком С у торцеву поверхню отвору Т, сегменти 8 виводяться з зачеплення з конічними фланцями відсіків 1, 2. Механізм стягування 6 розміщується в напрямних кронштейна відсіку 2, що залишається, пов'язаний з ним пружиною, і складається з основи 22, у напрямних якої можуть переміщуватись дві рухомі частини 23 і 24 корпусу 25 механізму, та вкладишів 26 з кільцевими проточуваннями 10, в яких розміщуються сферичні гайки 19, що утримуються в механізмі стягування 6 затисканням вкладишів 26 рухомими частинами 23 та 24 корпусу 25, використовуючи болт 27 піромеханізму 28. Для полегшення звільнення з механізмів стягування 6 сферичних гайок 19 та встановлених в них шпильок 15 призначені пружини 29, що відводять кільцеві проточування 10 вкладишів 26 від зачеплення з сферичними гайками 19. На відсіку 2, що залишається після відокремлення, з метою відтягування подільного бандажа 3 від фланців відсіків 1, 2 встановлено механізми відведення 7 півкілець, пружини яких за допомогою гнучких тросиків 30 та зачіпок 31 відтягують подільний бандаж 3 від фланців відсіків до упирання в демпфер 32 кронштейна 33. Для фіксації бандажа 3 після спрацьовування пристрою можливе встановлення на кронштейни уловлювачів, які обмежують зворотне переміщення бандажа 3. Робота бандажного пристрою з'єднання відсіків відбувається таким чином: на відсіку 2, що залишається, монтують кронштейни з механізмами відведення 7. Щільно стягують крайні частини подільного бандажа затяжкою шпильок 15, що зв'язують за допомогою гайок 18 механізм стягування 6 з фітингами 10. Далі затягують шпильки 15 між внутрішніми частинами бандажа, забезпечуючи рівномірність стягування стику. До зачіпок 31 прикріплюють тросики 30 механізмів відведення. У необхідний для відокремлення момент подають електричну команду 2 UA 100707 U 5 10 на спрацювання піромеханізму 28 механізму стягування 6, в результаті чого звільняються сферичні гайки 19 зі шпильками 15, відбувається зняття жорсткого механічного зв'язку в подільному бандажі 3. Далі відбувається сходження сегментів 8 частин бандажа 4, 5 з фланців роз'єднувальних відсіків 1 і 2, втягування їх механізмами відведення 7 за допомогою пружин до упирання в демпфер 32. Процесу виведення подільного бандажа 3 з зачеплення з фланцями відсіків, а також втягування їх механізмами відведення 7 до упирання в демпфер сприяє також сила пружності подільного бандажа 3, що створюється за рахунок дії пружин 16, які розміщуються між частинами бандажа та пружності стрічок 9, 14. Запропонований пристрій виконує покладені на нього функції, при цьому забезпечено гарантоване роз'єднання відсіків без суттєвих збурень, надійний стик роз'єднувальних відсіків, зменшення ваги на 10 % та простоту виготовлення, порівняно з прототипом, рівномірність стягування стику фланців відсіків, що відокремлюються. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 Бандажний пристрій з'єднання відсіків, що складається з подільного бандажа, оснащеного запірними елементами із конічною внутрішньою поверхнею й циліндричним проточуванням, діаметр якого у вільному стані більший за діаметр зовнішньої поверхні фланців, та механізмів відведення бандажа, закріплених на кронштейнах відсіку, що залишається, який відрізняється тим, що подільний бандаж складається з декількох частин, з'єднаних між собою шпильками, причому крайні частини з'єднані між собою механізмом стягування, утворюючи бандажне кільце, а внутрішні частини подільного бандажа складені з декількох сегментів, в яких виконано біконусний запірний профіль та гуртики, до яких заклепками кріпляться стрічки, кінці яких закатані під встановлення циліндричних гайок з вкрученими в них шпильками, якими з'єднано частини бандажа, причому крайні частини подільного бандажа складаються з фітингів, сегментів з запірним профілем, та з'єднаних з ними заклепками стрічок, один з кінців яких закатаний під встановлення циліндричних гайок з'єднання з внутрішніми частинами бандажа, а другий - кріпиться до фітингів, в отворах яких за допомогою гайок та шайб закріплено шпильки, з'єднані зі сферичними гайками механізму стягування, що затиснуті між рухомими частинами механізму стягування за допомогою піромеханізму. 3 UA 100707 U 4 UA 100707 U 5 UA 100707 U 6 UA 100707 U 7 UA 100707 U 8 UA 100707 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
