Агломерований композиційний матеріал та спосіб його одержання, спосіб включення двох різних додаткових матеріалів у фільтруючий елемент, застосування композиційного матеріалу та курильний виріб

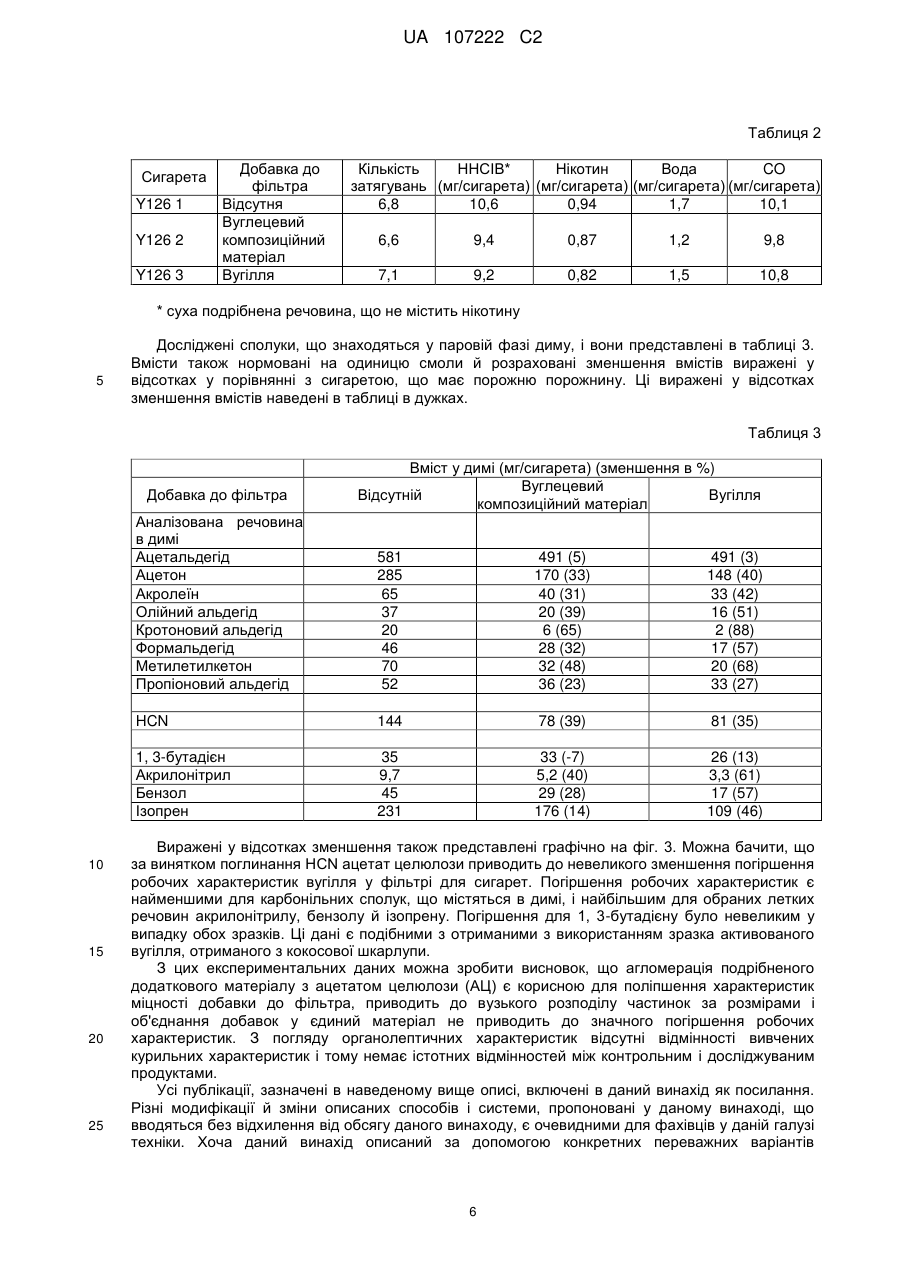

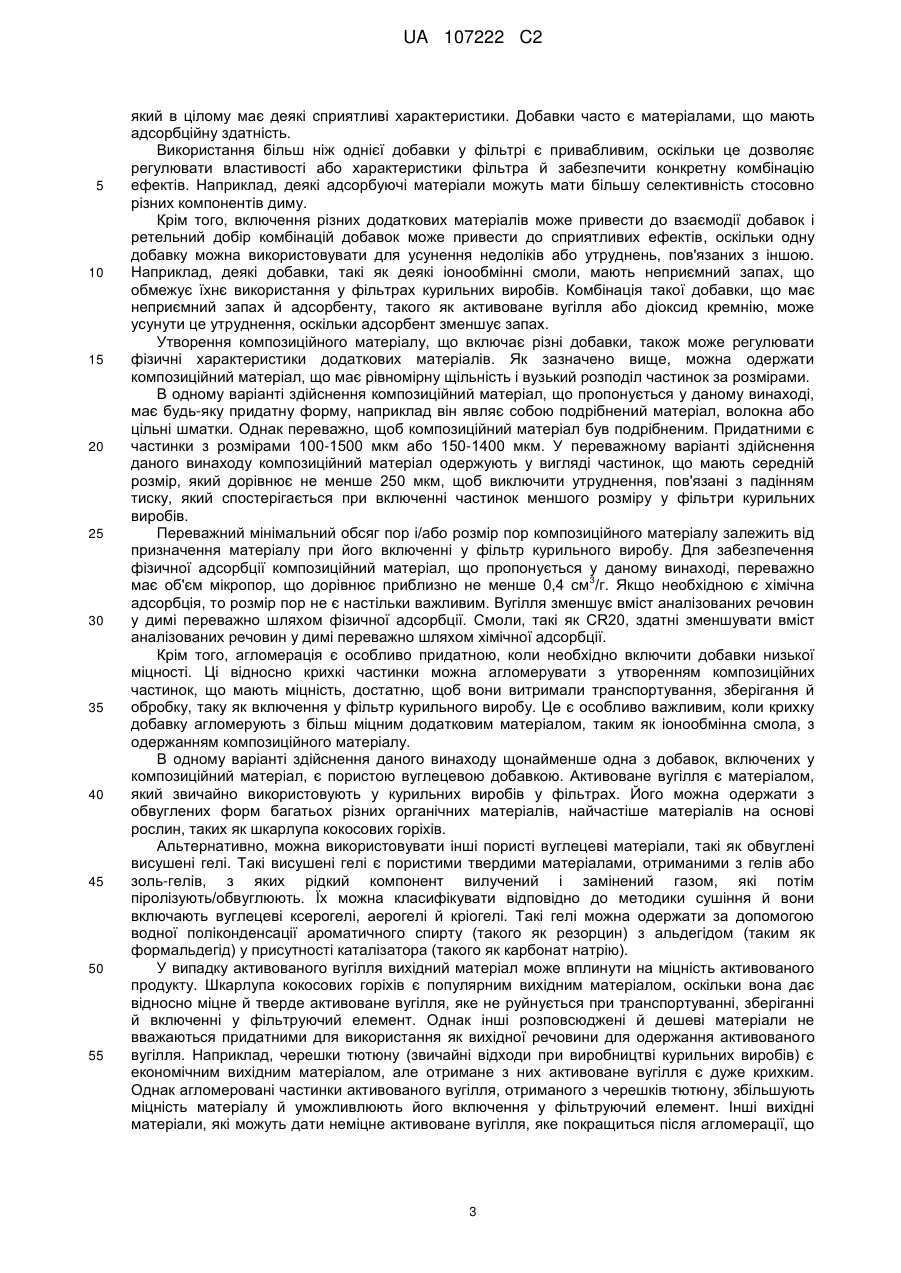

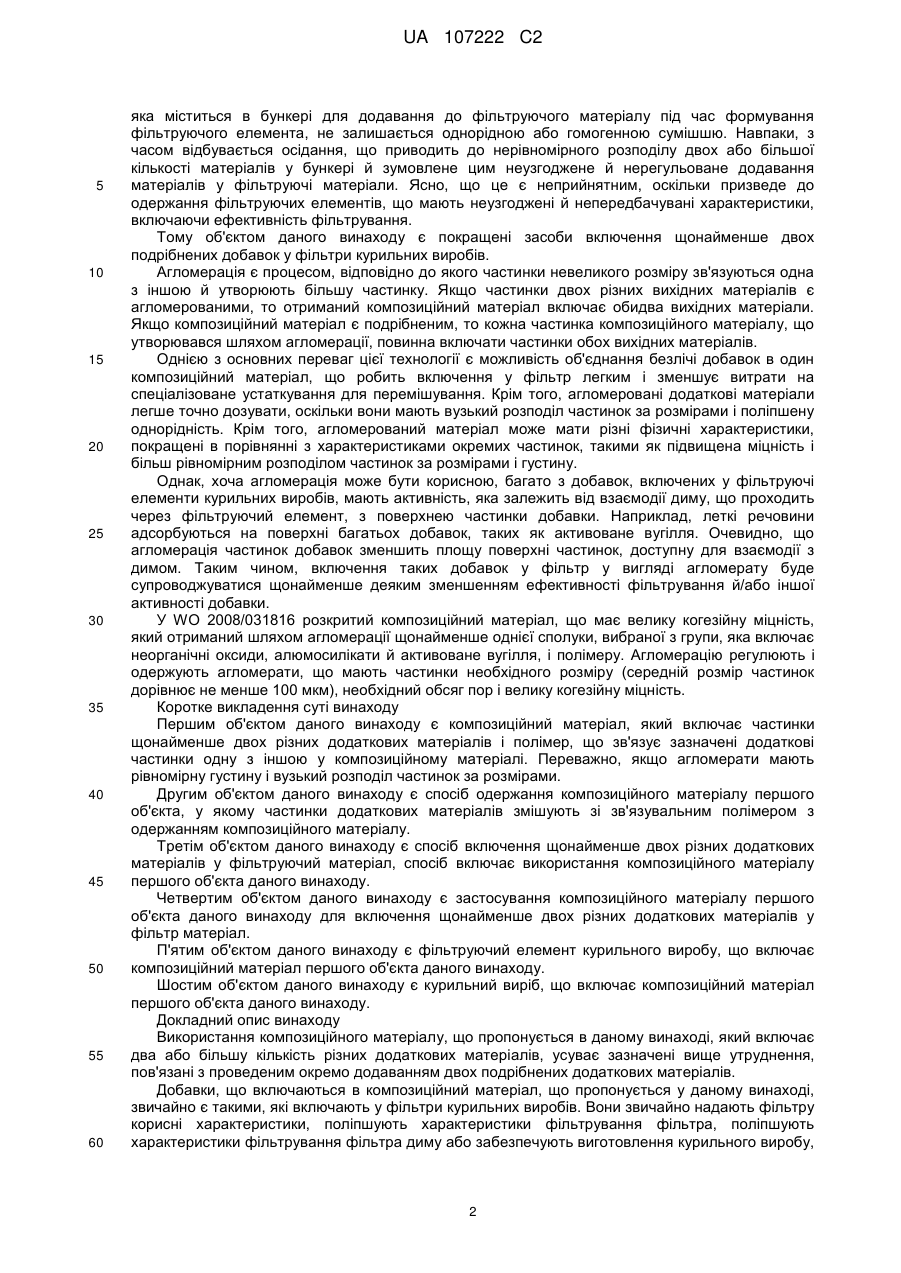

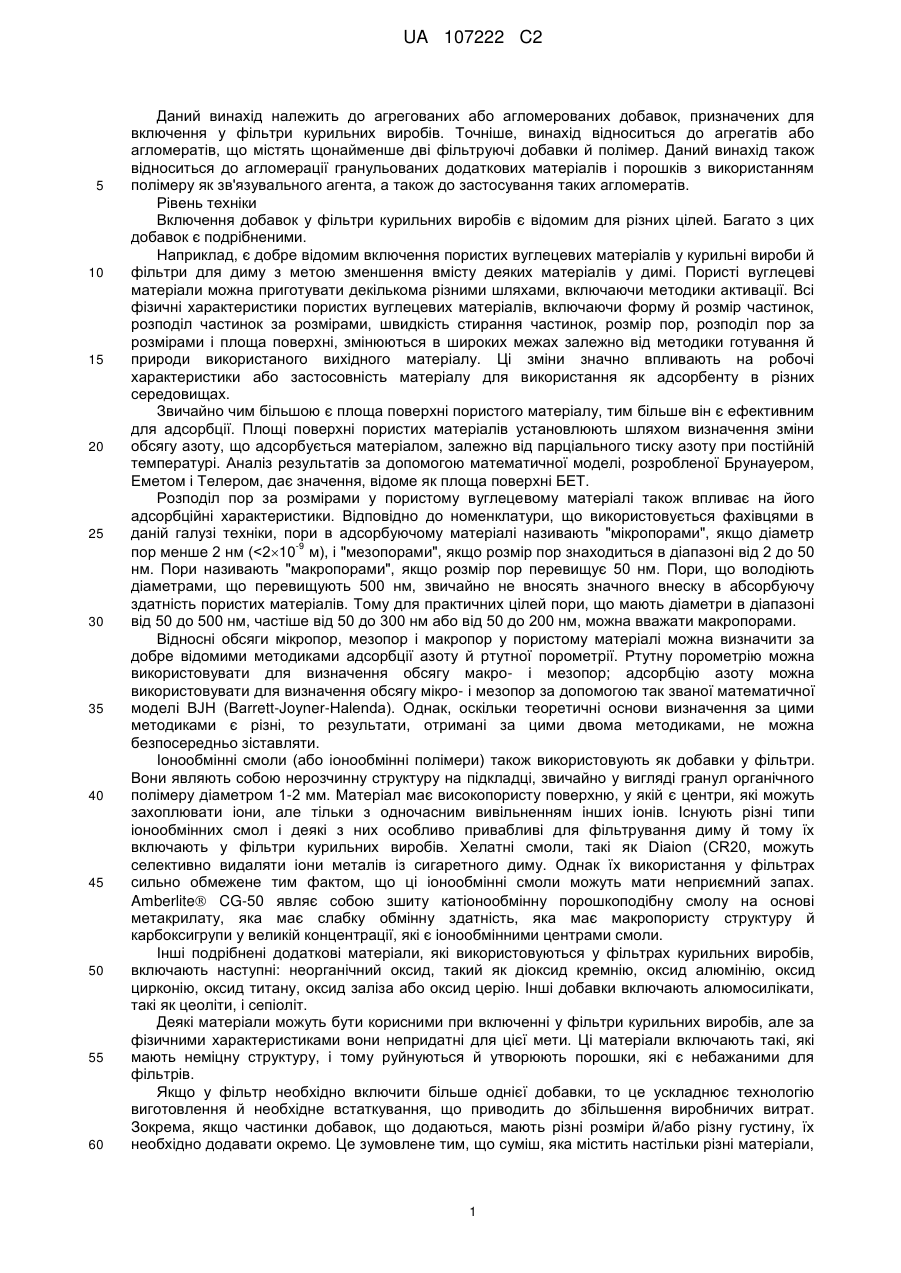

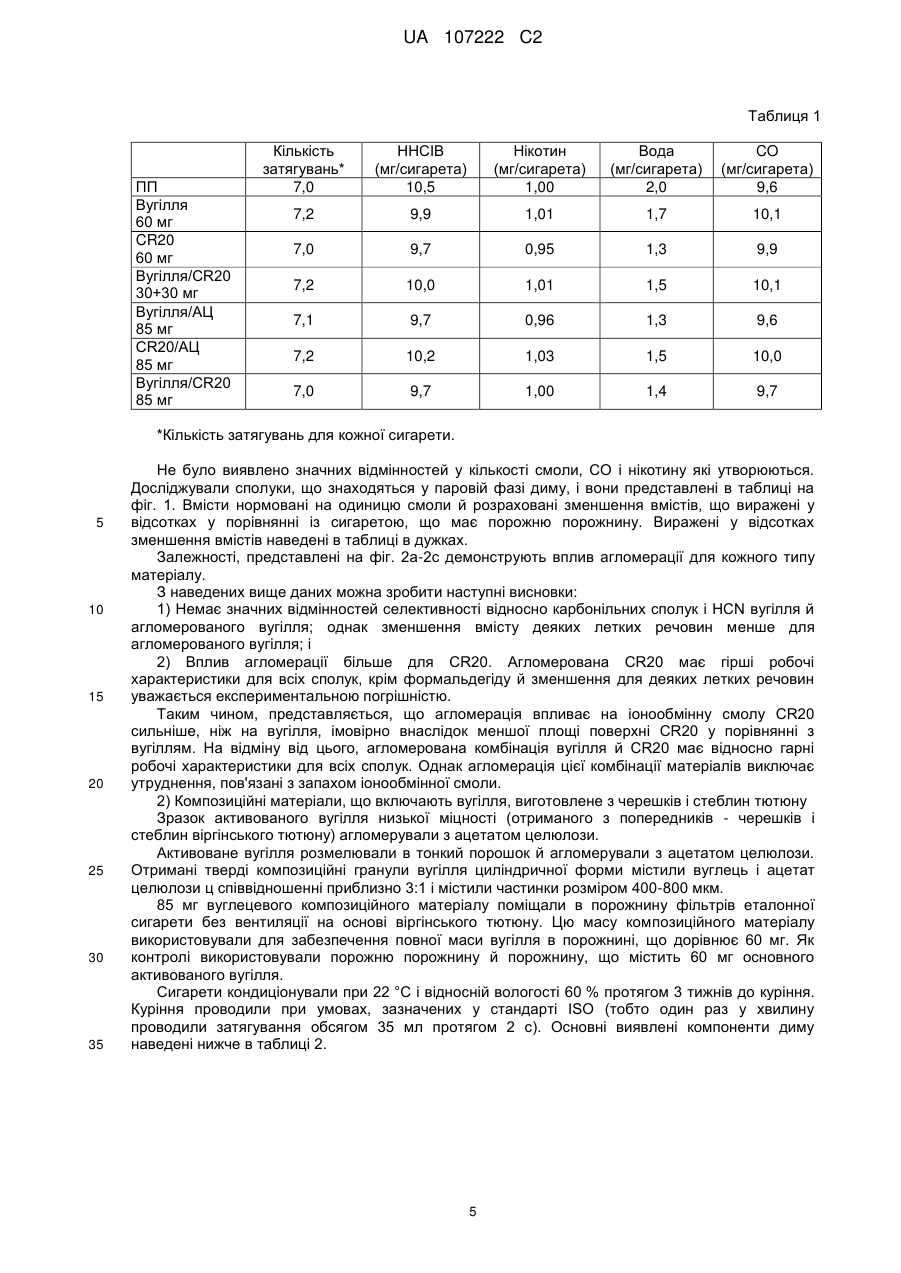

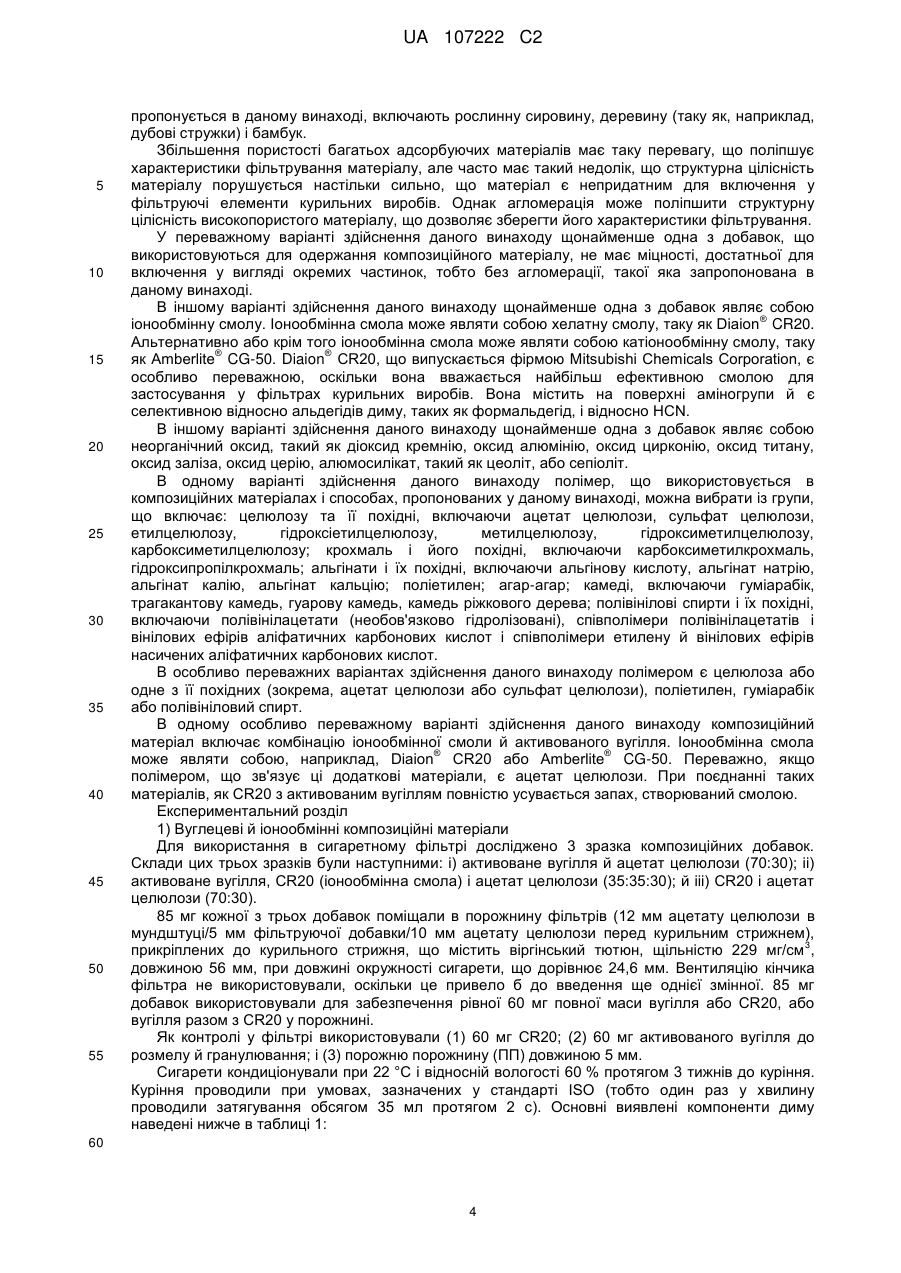

Реферат: Заявлений агломерований композиційний матеріал включає частинки іонообмінної смоли як першого додаткового матеріалу, частинки щонайменше одного другого додаткового матеріалу й полімер, що зв'язує частинки зазначеної першої й щонайменше однієї другої добавки одну з іншою у композиційному матеріалі. Заявлений спосіб одержання композиційного матеріалу, у якому частинки додаткових матеріалів змішують зі зв'язувальним полімером з утворенням композиційного матеріалу. Заявлений спосіб включення щонайменше двох різних додаткових матеріалів у фільтруючий матеріал, який включає використання композиційного матеріалу. Заявлене застосування композиційного матеріалу для включення щонайменше двох різних додаткових матеріалів у фільтруючий матеріал. Заявлений фільтруючий елемент курильного виробу, що включає композиційний матеріал. Заявлений курильний виріб включає композиційний матеріал. UA 107222 C2 (12) UA 107222 C2 UA 107222 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід належить до агрегованих або агломерованих добавок, призначених для включення у фільтри курильних виробів. Точніше, винахід відноситься до агрегатів або агломератів, що містять щонайменше дві фільтруючі добавки й полімер. Даний винахід також відноситься до агломерації гранульованих додаткових матеріалів і порошків з використанням полімеру як зв'язувального агента, а також до застосування таких агломератів. Рівень техніки Включення добавок у фільтри курильних виробів є відомим для різних цілей. Багато з цих добавок є подрібненими. Наприклад, є добре відомим включення пористих вуглецевих матеріалів у курильні вироби й фільтри для диму з метою зменшення вмісту деяких матеріалів у димі. Пористі вуглецеві матеріали можна приготувати декількома різними шляхами, включаючи методики активації. Всі фізичні характеристики пористих вуглецевих матеріалів, включаючи форму й розмір частинок, розподіл частинок за розмірами, швидкість стирання частинок, розмір пор, розподіл пор за розмірами і площа поверхні, змінюються в широких межах залежно від методики готування й природи використаного вихідного матеріалу. Ці зміни значно впливають на робочі характеристики або застосовність матеріалу для використання як адсорбенту в різних середовищах. Звичайно чим більшою є площа поверхні пористого матеріалу, тим більше він є ефективним для адсорбції. Площі поверхні пористих матеріалів установлюють шляхом визначення зміни обсягу азоту, що адсорбується матеріалом, залежно від парціального тиску азоту при постійній температурі. Аналіз результатів за допомогою математичної моделі, розробленої Брунауером, Еметом і Телером, дає значення, відоме як площа поверхні БЕТ. Розподіл пор за розмірами у пористому вуглецевому матеріалі також впливає на його адсорбційні характеристики. Відповідно до номенклатури, що використовується фахівцями в даній галузі техніки, пори в адсорбуючому матеріалі називають "мікропорами", якщо діаметр -9 пор менше 2 нм (
