Контейнер для рідких і/або твердих матеріалів

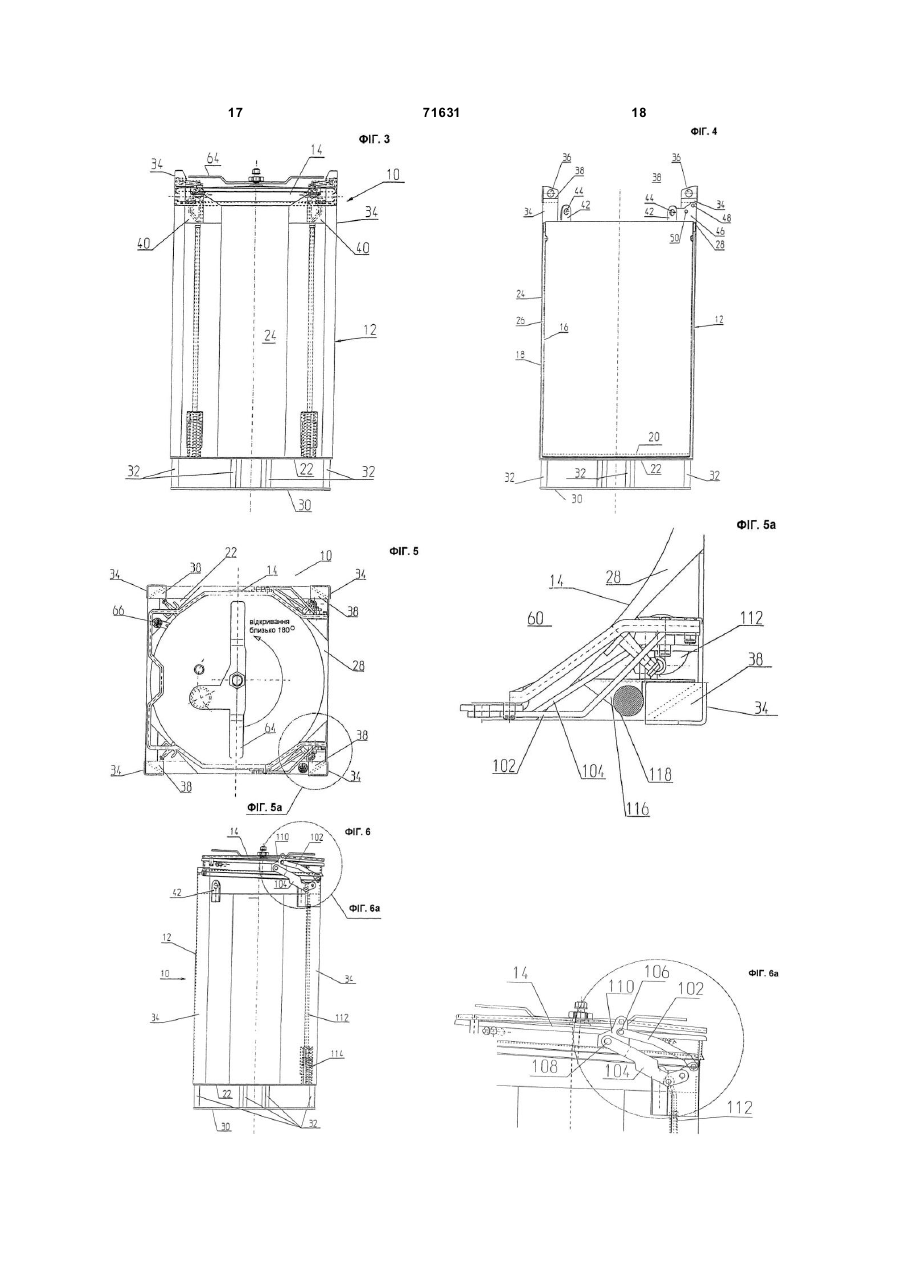

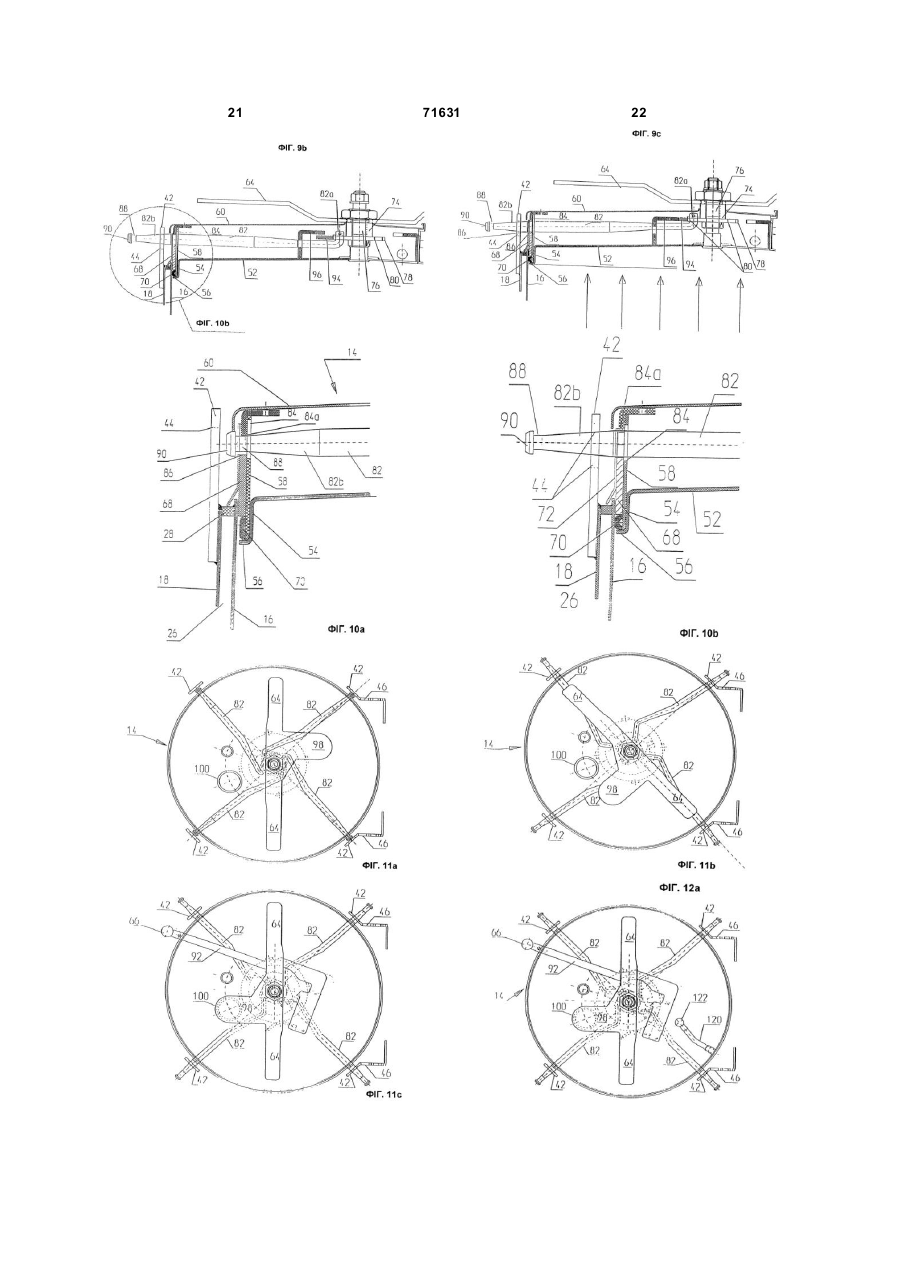

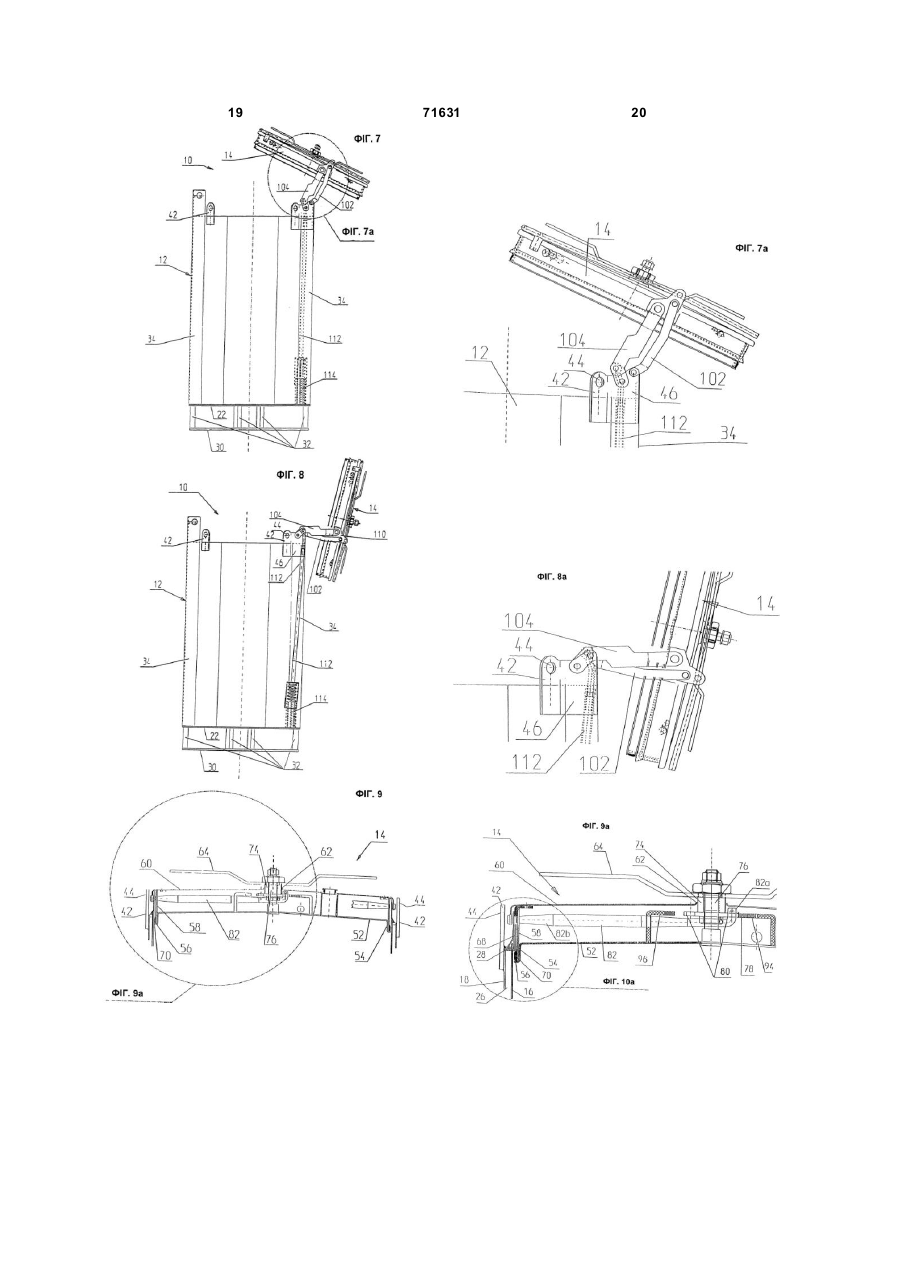

1. Контейнер (10) для рідких і/або твердих матеріалів, що містить утворений зовнішнім баком (18) і вставленим в нього від дна до завантажувального отвору циліндричним внутрішнім баком (16) двостінний корпус (12), який у своїй верхній частині має круглий у виді зверху завантажувальний отвір, що може бути герметично закритий оснащеною ущільнювальним кільцем (70) відкидною кришкою (14), яка щонайменше в оберненій до контейнера частині виконана у формі круга таким чином, що вона може бути узгоджено введена у внутрішній бак (16), і яка оснащена фіксувальними засобами, які можуть бути переведені із положення поза передбаченими на корпусі (12) контейнера приймачами (наприклад, 44) фіксувальних засобів у геометричне замкнуте положення в приймачах фіксувальних засобів, причому ущільнювальне кільце (70) встановлене на частині кришки (14), яка в закритому стані контейнера перебуває всередині завантажувального отвору, і виконане у вигляді замкненого кільця із еластомерного матеріалу, зовнішній діаметр якого у недеформованому стані в основному такий же або лише трохи менший від внутрішнього діаметра внутрішнього бака (16), а внутрішній діаметр в основному такий же або лише трохи більший від зовнішнього діаметра кришки (14) в частині, призначеній для встановлення ущільнювального кільця (70), який відрізняється тим, що кришка (14) в оберненій до контейнера частині має круговий, радіально орієнтований фланець (56), на якому закріплена 2 (19) 1 3 71631 4 діаметр котрих більший, ніж діаметр подовжувальтого положення на першу частину загального обених відрізків (88), і менший, ніж діаметр виконаних ртального ходу. як приймачі подовжувальних відрізків (88) отворів 14. Контейнер за п. 13, який відрізняється тим, (44) в сергах (42). що блокувальний пристрій містить з'єднаний з ва8. Контейнер за п. 7, який відрізняється тим, що жільною рукояткою (64) упор і встановлений на головка (90), передбачена на вільному зовнішньокришці на шляху р уху упора протиупор, причому му кінці подовжувального відрізка (88) кожного з'єднаний з важільною рукояткою (64) упор може засува (82), має напрямну поверхню, виконану у бути вр учн у виведений із положення контактуванвигляді зрізаного конуса, орієнтованого назовні ня з протиупором. основою меншого діаметра. 15. Контейнер за п. 14, який відрізняється тим, 9. Контейнер за одним із пп. 5-8, який відрізнящо упор пружиною утримується в положенні конється тим, що кожен засув (82) видовженим хвостактування з протиупором і з подоланням зусилля товиком приєднаний до плеча привідного важеля, пружини може бути виведений із положення конвстановленого з можливістю обертання навколо тактування з'єднаним із важільною рукояткою (64) осі контейнера. розблокувальним елементом. 10. Контейнер за п. 9, який відрізняється тим, що 16. Контейнер за одним із пп. 1-15, який відрізняплечі привідних важелів для приведення в дію ється тим, що кришка (14) з можливістю відхилянзасувів (82) розміщені на спільному, встановленоня шарнірно встановлена на верхньому краї корму з можливістю обертання навколо осі контейнепусу (12) контейнера. ра привідному елементі (привідна пластина 78), на 17. Контейнер за п. 16, який відрізняється тим, верхньому, вивищеному над кришкою (14) кінці що кут відхиляння кришки (14) становить понад якого встановлена призначена для приведення 90°. засувів у дію вручну важільна рукоятка (64). 18. Контейнер за п. 17, який відрізняється тим, 11. Контейнер за п. 3 або п. 6, який відрізняється що він містить маніпульований вручну пристрій тим, що на верхньому боці нижньої частини (52) (116, 118) фіксації кришки (14) в проміжному полокришки (14) встановлені чотири орієнтовані в осженні. новному радіальні, зміщені один відносно іншого 19. Контейнер за одним із пп. 16-18, який відрізна 90° засуви (82), а оснащені приймачами засуняється тим, що кришка (14) встановлена на корвів, виконаними у вигляді отворів (44), серги (42) пусі (12) контейнера за допомогою шарнірного прикріплені до верхнього краю корпусу (12) конмеханізму, конструктивні параметри якого розратейнера над кутовими ділянками опорної плити ховані таким чином, що на початку процесу від(22). кривання контейнера переважає вертикальна 12. Контейнер за п. 10 або п. 11, який відрізняскладова руху кришки (14) і лише після виходу ється тим, що розміри і положення передбачених кришки (14) із завантажувального отвору внутрішна засувах (82), пронизуючих отвори (86) в затискнього бака (16) переважає бічна складова руху ному кільці (68) конічно звужених назовні затисккришки (14). них відрізків (82b) і подовжувальних відрізків (88), 20. Контейнер за п. 19, який відрізняється тим, а також довжина встановлених з можливістю обещо шарнірний механізм виконаний у ви гляді чотиртання навколо осі контейнера плечей привідних риланкового механізму (46; 102; 104; 110). важелів узгоджені між собою таким чином, що при 21. Контейнер за пп. 18 і 19 або 20, який відрізняповертанні важільної рукоятки (64) із закритого ється тим, що шарнірний механізм виконаний таположення кришки (14) на першу частин у загальким чином, що відхилена і зафіксована кришка (14) ного обертального ходу затискне кільце (67) настіу виді зверху перебуває в положенні, зміщеному льки вивільняється у вертикальному напрямку, що відносно корпусу (12) контейнера. ущільнювальне кільце (70), деформоване затиск22. Контейнер за одним із пп. 19-21, який відрізним кільцем (68) до герметичного прилягання до няється тим, що до шарнірного механізму під'єдвнутрішньої стінки внутрішнього бака (16) у закринаний пружинний пристрій (114), виконаний таким тому положенні кришки (14), еластично відновлює чином, що щонайменше на першій стадії руху відсвою початкову форму, причому подовжувальні кривання кришки (14) із закритого положення до відрізки (88) засувів (82) ще залишаються в отвошарнірного механізму прикладене орієнтоване в рах (44) серег (42), і лише при подальшому повернапрямку відкривання кришки (14) зусилля, яке танні на решту обертального ходу важільної рукощонайменше частково компенсує діючу у напрямятки (64) подовжувальні відрізки (88) засувів (82) ку закривання кришки силу маси кришки (14). витягуються із отворів (44) в сергах (42). 23. Контейнер за одним або кількома пунктами 113. Контейнер за п. 12, який відрізняється тим, 22, який відрізняється тим, що принаймні частини що він містить діючий між важільною рукояткою контейнера (10), які вступають в контакт із заван(64) і кришкою (14), вручну виводжуваний із дії таженим в контейнер матеріалом, виготовлені із блокувальний пристрій, який активізується при корозійностійкого і хімічно стійкого проти дії заванприведенні в дію важільної рукоятки (64) із закритаженого матеріалу сплаву металів. Винахід стосується контейнера для рідких і/або твердих матеріалів, що містить утворений зовнішнім баком і вставленим в нього від дна до завантажувального отвору циліндричним внутрішнім баком двостінний корпус, який у своїй верхній частині має круглий у виді зверху 5 71631 6 завантажувальний отвір, що може бути герметичНа противагу цьому в основу винаходу поклано закритий оснащеною ущільнювальним кільцем дена задача розробки контейнера, придатного для відкидною кришкою, яка щонайменше в оберненій збирання, транспортування і зберігання всіх ріддо контейнера частині виконана у формі круга таких, пастоподібних і сипучих чи твердих (у шматким чином, що вона може бути узгоджено введена ках) матеріалів, виконаного таким чином, що він в у внутрішній бак, і яка оснащена фіксувальними принципі може бути допущеним і придатним для засобами, які можуть бути переведені із положенвсіх класів безпеки, тобто також для небезпечних ня поза передбаченими на корпусі контейнера матеріалів. приймачами фіксувальних засобів у геометрично Виходячи із контейнера вказаного вище роду, замкнуте положення в приймачах фіксувальних відповідно до винаходу ця задача вирішена тим, засобів, причому ущільнювальне кільце встановщо кришка в оберненій до контейнера частині має лене на частині кришки, яка в закритому стані конпо обводу радіально орієнтований фланець, на тейнера перебуває всередині завантажувального якому встановлена циліндрична обичайка, на якій отвору, і виконане у вигляді замкненого кільця із з можливістю переміщення вздовж осі контейнера еластомерного матеріалу, зовнішній діаметр якого встановлені спочатку ущільнювальне кільце, а у недеформованому стані в основному такий же потім замкнене циліндричне затискне кільце, а або лише трохи менший від вн утрішнього діаметра також тим, що висота затискного кільця більша від внутрішнього бака, а внутрішній діаметр в основвисоти нижньої частини кришки, і в зоні, що вистуному такий же або лише трохи менший від зовнішпає над нижньою частиною кришки, затискне кільнього діаметра кришки в частині, призначеній для це має засоби для взаємодії із засобами перемівстановлення ущільнювального кільця. щення затискного кільця в порожнину контейнера Контейнери, що можуть бути використані для або із порожнини контейнера. Завдяки одностотранспортування відходів чи шкідливих для доронньому завантаженню контейнера, при якому вкілля матеріалів, таких як хімікати, масла і подібні корпус контейнера практично більше не має спецірідини, і тому мають бути герметичними і стійкими ального завантажувального отвору, а він сам відпроти зовнішніх зусиль, уже відомі (наприклад, критий з верхнього боку і кришка, яка в закритому патенти ФРН 4110847С2, 4321199С2), причому стані контейнера частково, з узгодженням вставвласне контейнер утримується всередині виконалена в корпус контейнера, у відкритому стані роного із профільних елементів каркасу, у нижній бить можливим вільний доступ до внутрішньої частині якого передбачено направляючі для вилок порожнини контейнера, як повне випорожнення навантажувача, а у верхній частині - відповідні контейнера, так і контроль і - при необхідності виконані із кутника посадкові місця, які дозволяють ретельне очищення можуть бути здійснені без встановлення кількох контейнерів один поверх значних утр уднень. Зокрема можуть бути спроекіншого. Відомі контейнери цілком придатні для товані також автоматичні очищувальні пристрої, в спеціальних випадків використання. Одначе, внаяких додатково до очищення струменями очищуслідок того, що вони мають порівняно з внутрішнім вальної рідини під тиском можуть бути залучені діаметром власне бака значно менший діаметр обертальні щітки, застосування яких не обмежузавантажувального отвору, їх випорожнення - нається чи не утруднюється звуженим завантажуваприклад, при заповненні сипучими чи твердими льним отвором. При приведенні в дію засобів пешматковими матеріалами - утр уднене, особливо в реміщення таким чином, що затискне кільце разі їх схильності до склеювання чи до тверднензміщується в напрямку порожнини контейнера, ня. Утруднене також очищення спорожненого конвоно тисне на ущільнювальне кільце і еластично тейнера через звужений завантажувальний отвір, деформує його таким чином, що воно герметично а в прилеглих до завантажувального отвору місприлягає як до внутрішньої поверхні внутрішнього цях ускладнений контроль очищення. бака, так і до циліндричної обичайки кришки. ПідІз патенту США А5083509 відомий контейнер, вищення тиску всередині контейнера, яке може що має поверх наскрізного циліндричного внутрібути спричинене, наприклад, виділенням газів при шнього бака звужену горловину, однак він не є нагріванні завантаженого матеріалу, викликає дотранспортним чи складським контейнером, а придаткове деформування ущільнювального кільця і значений виключно для твердого сміття і оснащезбільшення зусилля його притиснення до внутріний ущільнювачем, за допомогою якого заванташньої стінки контейнера і до циліндричної обичайжене в нього сміття може бути спресоване в пакет. ки кришки. Для цього контейнер оснащений встановленим з У переважному варіанті вдосконалення винаможливістю переміщення всередині внутрішнього ходу зовнішній бак може мати у виді зверху багабака ущільнювальний поршень, який при створенні токутн у, переважно восьмикутну форму, а циліндрозрідження в резервуарі, що містить сміття, що ричний внутрішній бак концентрично встановлений підлягає ущільненню, здійснює ущільнювальний у зовнішньому баці, причому зовнішній діаметр хід у напрямку закритої горловини резервуара. внутрішнього бака менший, ніж відстань між внутПісля відкривання затвора контейнера ущільнений рішніми поверхнями зовнішнього бака. Таким чипакет сміття може бути вилучений із контейнера. ном, корпус контейнера виконаний двостінним, Необхідні для створення розрідження в резервуарі причому багатогранна форма зовнішнього бака допоміжні агрегати, такі як вакуумний насос, венмає більшу міцність порівняно з круглоциліндричтилі і т.п., розміщені під днищем внутрішнього ною завдяки ребрам, утвореним гранями. У вигідбака всередині відсіку, утвореного за рахунок ному варіанті вдосконалення винаходу зовнішній подовження зовнішнього бака. 7 71631 8 бак має квадратну опорну плиту, протилежні краї причому серги, в яких виконані призначені для якої виставлені врівень із краями протилежних приймання кінців засувів отвори, встановлені на бічних граней зовнішнього бака. верхньому краї корпусу контейнера над кутовими В кутових ділянках опорної плити встановлені ділянками опорної плити. орієнтовані вертикально вгору, виступаючі над Розміри і положення передбачених на засувах, завантажувальним отвором металеві кутники, які є пронизуючих отвори в затискному кільці конічно елементами каркасу, що о хоплює контейнер. звужених назовні затискних відрізків і подовжуваЗасоби для переміщення затискного кільця мільних відрізків, а також довжина встановлених з стять розміщені на оберненому від контейнера можливістю обертання навколо осі контейнера зовнішньому боці нижньої частини кришки, розпоплечей привідних важелів узгоджені між собою ділені по обводу, орієнтовані в основному радітаким чином, що при повертанні важільної рукоятально, переміщувані вперед-назад з можливістю ки із запертого положення кришки на першу частивведення у виконані в затискному кільці вирізи, ну загального обертального ходу затискне кільце засуви, на зовнішніх кінцях яких виконані конічно настільки вивільняється у вертикальному напрямзвужені назовні затискні відрізки. Таким чином, ку, що ущільнювальне кільце, деформоване затиспереміщення затискного кільця здійснюється закним кільцем до герметичного прилягання до внувдяки клиновій дії конічно звужених затискних відтрішньої стінки внутрішнього бака у запертому різків засувів. положенні кришки, еластично відновлює свою поДо конічно звужених назовні затискних відрізчаткову форму, причому подовжувальні відрізки ків засувів прилягають подовжувальні відрізки, а засувів ще залишаються в отворах серг. Завдяки виконані в прикріплених до корпусу контейнера цьому забезпечується розпрямлення ущільнювасергах як приймачі подовжувальних відрізків засульного кільця і зниження тиску всередині контейвів отвори розміщені в основному співвісно з отвонера, тоді як сама кришка ще механічно утримурами, виконаними в затискному кільці. Таким чиється подовжувальними відрізками засувів від ном, додатково до утвореного завдяки відкривання. І лише при подальшому повертанні деформованому ущільнювальному кільцю силовона решту обертального ходу важільної рукоятки го замикання закритої кришки контейнера здійснюподовжувальні відрізки засувів витягуються із ється механічне фіксування за допомогою подовотворів в сергах. жувальних відрізків засувів, які при правильному При такому конструктивному виконанні доцівиконанні діють навіть тоді, коли внаслідок витягульно використовувати діючий між важільною руковання засувів ущільнювальне кільце розпраяткою і кришкою, вручну виводжуваний із дії бловиться частково чи повністю. Завдяки цьому закувальний пристрій, який активізується при безпечується захист від раптового відкривання приведенні в дію важільної рукоятки із запертого кришки внаслідок надлишкового тиску всередині положення на першу частин у загального обертаконтейнера. льного ходу. Його використання дозволяє запобігУ доцільному варіанті вдосконалення винахоти такому швидкому кришки за один хід важільної ду на вільних зовнішніх кінцях подовжувальних рукоятки, що випрямлення ущільнювального кільвідрізків засувів передбачені головки, діаметр котця і механічне розблокування кришки шляхом вирих більший, ніж діаметр подовжувальних відрізведення засувів із отворів у сергах здійсниться ків, і менший, ніж діаметр виконаних як приймачі практично одночасно, внаслідок чого кришка під подовжувальних відрізків отворів в сергах. дією наявного в контейнері тиску відкриється рапГоловка, передбачена на вільному зовнішньотово і може поранити оператора. При цьому блому кінці подовжувального відрізка 88) кожного закувальний пристрій містить з'єднаний з важільною сува, має напрямну поверхню, виконану у вигляді рукояткою упор і встановлений на кришці на шляху зрізаного конуса, орієнтованого назовні основою руху упора протиупор, причому з'єднаний з важіменшого діаметра, завдяки чому полегшується льною рукояткою упор може бути вручну виведевставляння головки засува в отвір у серзі. ний із положення контактування з протиупором. Кожен засув видовженим хвостовиком може При цьому доцільним є рішення, при якому бути приєднаний до плеча привідного важеля, упор пружиною утримується в положенні контактувстановленого з можливістю обертання навколо вання з протиупором і з подоланням зусилля пруосі контейнера, причому плечі привідних важелів жини може бути виведений із положення контактудля приведення в дію засувів розміщені на спільвання з'єднаним із важільною рукояткою ному, встановленому з можливістю обертання розблокувальним елементом. навколо осі контейнера привідному елементі, на Кришка з можливістю відхиляння шарнірно верхньому, вивищеному над кришкою кінці якого встановлена на верхньому краї корпусу контейневстановлена призначена для приведення засувів у ра; у вдосконаленому варіанті виконання винаходу дію вручн у важільна рукоятка. Замість окремих, кут відхиляння становить понад 90°. радіально встановлених на привідному елементі, При цьому доцільним є фіксування відкинутої привідних важелів може бути використана спільна кришки у проміжному положенні в діапазоні від 90° привідна пластина, по обводу якої шарнірно встадо 120° за допомогою фіксувального пристрою, що новлені рівномірно зміщені один відносно іншого приводиться в дію рукою. хвостовики засувів. В переважній формі виконання винаходу криЗ урахуванням спеціальної зовнішньої форми шка встановлена на корпусі контейнера за доконтейнера рекомендується встановлення на верпомогою шарнірного механізму, конструктивні хньому боці нижньої частини кришки чотирьох запараметри якого розраховані таким чином, що сувів, зміщених один відносно іншого на 90°, на початку процесу відкривання контейнера пере 9 71631 10 важає вертикальна складова руху кришки і лише Фіг.11а, 11b і 11с види зверху на кришку відпопісля виходу кришки із завантажувального отвору відного винаходові контейнера зі знятою верхньою внутрішнього бака переважає бічна складова руху частиною кришки, які ілюструють різні положення кришки. Шарнірні механізми з такою кінематичною фіксувальних і затискних елементів замка кришки; схемою використовуються, наприклад, у меблевій Фіг.12а відповідний Фіг.11b вид зверху на крипромисловості. Як шарнірний механізм в даному шку з додатково зображеним розбризкувачем для винаході може бути використаний, наприклад, так очищення внутрішньої порожнини кришки підведезваний чотириланковий шарнірний механізм, приною під тиском очищувальною рідиною; чому його кінематична схема розрахована таким Фіг.12b переріз через розміщену на Фіг.12 чином, що відхилена у проміжне положення і зафіправоруч половину кришки із зображенням ксована кришка у виді зверху зміщена вбік відносрозбризкувача; но корпусу контейнера, завдяки чому внутрішня Фіг.12с вид зверху на кришку без верхньої часпорожнина контейнера доступна зверху для вветини і з рукояткою в закритому стані блокувальнодення завантажувального чи розвантажувального го елемента, що запобігає відкриванню кришки. органа або очищувальних пристроїв. Зображений на Фіг.1-3 і 5, позначений загалом Оскільки кришка відповідного винаходові конпозиційним позначенням 10, відповідний винаходу тейнера порівняно з кришками відомих контейнеконтейнер складається із корпусу 12 (Фіг.4) і кришрів внаслідок більшого діаметру і наявності складки 14, з можливістю відкидання шарнірно встановного затискного і фіксувального механізму може леної на корпусі контейнера. мати більшу масу, рекомендується до шарнірного Власне призначена для приймання завантамеханізму під'єднати пружинний пристрій, який жуваного матеріалу складова корпусу контейнера принаймні під час першої частини руху кришки із виконана двостінною і складається із циліндричнозакритого у відкрите положення створює зусилля, го внутрішнього бака 16 і оточуючого його на певяке хоча б частково компенсує діючу в напрямку ній відстані зовнішнього бака 18. Внутрішній бак 16 закривання кришки силу її маси. зверху відкритий, а знизу закритий днищем 20. У контейнері згідно з винаходом принаймні чаЗовнішній бак 18 встановлений на плоскій, у спестини, які вступають в контакт із завантаженим в ціальному виконанні квадратній, опорній плиті 22, контейнер матеріалом, виготовлені із корозійноспричому його вертикальна зовнішня стінка 24 витійкого і хімічно стійкого проти дії завантаженого конана восьмигранною (восьмикутна у виді зверху матеріалу сплаву металів. на Фіг.5) таким чином, що кожна з розміщених між Нижче винахід докладніше пояснюється з вивершинами кутів і орієнтованих паралельно до користанням прикладу виконання, зображеного на опорної плити 22 граней зовнішньої стінки врівень ілюстраціях. На них схематично зображено: переходить у край опорної плити. В такому разі у Фіг.1-3 вид спереду, вид збоку і вид ззаду на кутови х зонах трикутні у виді зверху ділянки опорвідповідний винаходові контейнера; ної плити 22 виступають за стінку 24 зовнішнього Фіг.4 переріз контейнера без кришки площибака 18. Нижній кінець зовнішньої стінки 24 приваною, зображеною на Фіг.1 стрілками 4-4; рений до опорної плити 22, так само як обичайка Фіг.5 вид зверху на контейнер у напрямку стрівнутрішнього бака 16 приварена до днища 20. Із лки 5 на Фіг.2; Фіг.4 видно, що зовнішній діаметр внутрішнього Фіг.5а збільшене зображення фрагмента 5а, бака вибраний меншим, ніж внутрішній розмір зовокресленого на Фіг.5 штрих-п унктирною лінією; нішнього бака 18, завдяки чому між внутрішнім Фіг.6, 7 і 8 види збоку на контейнер згідно з баком 16 і зовнішнім баком 18 є обводовий проміФіг.2, при різних положеннях кришки під час прожок 26. Проміжок є також знизу між днищем 20 цесу відкривання; циліндричного внутрішнього бака 16 і опорною Фіг.6а, 7а і 8а збільшені зображення фрагменплитою 22. Зверху проміжок 26 закритий приваретів, окреслених на Фіг.6, 7 і 8 штри х-пунктирними ною між зовнішньою поверхнею внутрішнього бака лініями 16 і внутрішньою поверхнею зовнішнього бака 18 Фіг.9 переріз кришки, а також верхнього кінця фігурною пластиною 28, яка концентрично утримує корпусу відповідного винаходові контейнера при внутрішній бак 16 у зовнішньому баці 18. Знизу між не затягнутому замкові кришки; днищем 20 і опорною плитою 22 встановлені (не Фіг.9а збільшене зображення фрагмента 9а, зображені) розпірки, які передають зусилля, з яким окресленого на Фіг.9 штрих-пунктирною лінією, а завантажений матеріал діє на днище 20, безпосетакож верхнього краю корпусу контейнера; редньо на опорну плиту 22. Фіг.9b відповідний Фіг.9а розріз, в якому замок Під опорною плитою 22 розміщена також квакришки зображений у затягнутому положенні, в дратна у зовнішніх розмірах, трохи менша, ніж якому корпус контейнера герметично закритий; опорна плита 22, опорна рама 30, яка за допомоФіг.9с відповідний Фіг.9а і Фіг.9b розріз кришки, гою приварених до неї і до опорної плити 22 стійок на якому видно дію захисних пристроїв, що запобі32 утримується на певній відстані від опорної плигають відкриванню контейнера внаслідок тиску ти 22; ця відстань дозволяє пропускати під опорвсередині контейнера; ною плитою 22 горизонтальні лапи вилкового штаФіг.10а, 10b збільшені зображення фрагментів, белеукладника або подібного підйомного окреслених відповідно на Фіг.9а і 9b штрихпристрою. пунктирними лініями, а також верхнього краю корВ кожній із кутови х зон опорної плити 22, що пусу контейнера; виступають за межі зовнішнього бака 18, встановлені металеві кутники 34, які простягаються вертикально вище верхніх країв внутрішнього і 11 71631 12 зовнішнього баків, і у верхніх кінцях котрих викозображеної на Фіг.10а нестисненої форми при нано отвори 36, призначені для зачалювання зачізміщенні затискного кільця 68 всередину контейпних засобів підйомних органів. Крім того, між пленера еластично деформується до форми, зобрачами кутників приварені горизонтальні несучі женої на Фіг.10b, причому воно із забезпеченням пластини 38, об які спирається опорна рама анагерметичності притискається до внутрішньої стінки логічного контейнера 10 при штабелюванні відповнутрішнього бака 16 і до зовнішньої поверхні відних винаходові контейнерів. На певній відстані обичайки 58. Крім того, на зовнішній поверхні завід верхнього краю зовнішнього і внутрішнього тискного кільця 68 встановлене краплезахисне баків кутники 34 додатково з'єднані кутовими лискільце 72 із тонкого листа, обернена до контейнетами 40, привареними з одного боку до кутників ра нижня частина якого при затягуванні кільця 58 34, а з іншого - до зовнішньої стінки зовнішнього конічно розширюється і в затягнутому положенні бака 18. кришки своїм вільним нижнім краєм, що притискаКрім того, на ділянках зовнішньої стінки зовніється до привареної між внутрішнім баком 16 і шнього бака, розміщених над виступаючими кутозовнішнім баком 18 фігурної пластини 28, утворює вими ділянками опорної плити 22, приварені викраплезахисну кромку, яка запобігає проникненню ступаючі вгору над верхнім краєм зовнішнього вологи, що збирається на кришці 14, наприклад, бака серги 42, на верхніх заокруглених кінцях яких внаслідок атмосферних явищ, в щілину між конвиконано отвори 44, які служать - як буде пояснетейнером і кришкою. но далі - для приймання фіксувальних засувів. Конструкція і принцип роботи затискного і фікЗображені на правій частині Фіг.4 і 5 серги 42 розсувального пристрою, що із забезпеченням гермеширені до кронштейна 46, в якому на певній відтичності утримує кришку в закритому положенні, стані один від іншого виконано два опорні отвори будуть пояснені нижче з використанням фігур 9, 48, 50, призначені для встановлення з можливістю 9а-9с, 10а, 10b, 11а-11с. відхиляння описаних далі елементів шарнірного Встановлена з можливістю обертання над механізму, який з можливістю відкидання утримує верхньою частиною 60 кришки, виконана у вигляді кришку 14 на корпусі 12 контейнера. двоплечого важеля рукоятка 64 нерухомо з'єднана На Фіг.5 і 9 представлена конструкція кришки з пронизуючою верхню частину 60 кришки крізь 14 відповідного винаходові контейнера. В закрицентральний отвір 62 втулкою 74, встановленою тому положенні кришки 14 внутрішній простір внуна уже згаданій опорній цапфі 76, яка від верхньої трішнього бака 16 закриває нижня частина 52 поверхні нижньої частини 52 кришки пронизує веркришки, яка на краях переходить у відігнуту всерехню частину 60 кришки через центральний отвір дину внутрішнього бака під прямим кутом кільцеву 62. На втулці 76 нерухомо закріплена в спеціальстінку 54, на вільних кінцях якої в свою чергу сфоному варіанті виконання квадратна привідна пласрмовано орієнтований радіально назовні фланець тина 78, в чотирьох кутах котрої виконано по отво56, зовнішній діаметр якого трохи менший від внуру 80, в які вставлені відігнуті вгору кінці 82а трішнього діаметра внутрішнього бака 16. На кільвидовжених, орієнтованих в основному радіально цевій стінці 54 закріплена вища від нижньої частиназовні в напрямку обичайки 58, пронизуючих її ни 52 обичайка 58, яка своїм нижнім кінцем стрижневих засувів 82. Кінці 82а засувів 82 встаспирається об фланець 56 і приварена до нижньої новлені в отворах 80 з можливістю обертання і при частини 52. На вільному верхньому кінці обичайки обертанні рукоятки 64 переміщуються під дією 58 закріплена виготовлена із металевого листа зусилля, що передається через втулку 74 і привідверхня частина 60 кришки, яка радіально перекрину пластину 78, причому зображений на Фіг.11аває обичайку 58 і на краях відігнута вниз. У промі11с вигин засувів на ділянках їх вн утрішніх кінців жку між нижньою частиною 52 кришки і верхньою забезпечує уникнення зіткнень вказаних внутрічастиною 60 кришки розміщені привідні і фіксувашніх кінців зі втулкою 74 чи з опорною цапфою 76 льні елементи описаного далі затискного і фіксупри переведенні рукоятки 64 із закритого половального пристрою, який в закритому положенні ження кришки у відкрите положення, яким відповікришки 14 забезпечує її герметизацію відносно дають зображене на Фіг.11с повністю висунуте внутрішнього бака 16. Приведення в дію цього положення орієнтованих в основному радіально затискного і фіксувального пристрою здійснюється засувів і зображене на Фіг.11а втягнуте положення за допомогою встановленої з можливістю оберзасувів. Радіально зовнішні кінці засувів 82 пропутання на опорній цапфі 76, розміщеній посередині щені крізь напрямні отвори 84 обичайки 58, принижньої частини 52 кришки і пронизуючій через чому внутрішній діаметр напрямного отвору 84 центральний отвір 62 верхню частину 60 кришки, більший, ніж максимальний зовнішній діаметр зарукоятки 64, яка - як видно із Фіг.5 - має форму сува. Крім того, засуви 82 проходять також крізь двоплечого важеля. Крім того, на кресленнях зовирізи 86 у затискному кільці 68 і в краплезахисбражено виведений за межі кришки привідний кіному кільці 72, які також мають радіус, більший від нець 66 розблокувального елемента 92, який зомаксимального радіуса засува 82. На радіально бражений на Фіг.11с, 12а і 12b, і функція якого далі зовнішньому кінці кожного засува 82 виконано кобуде описана у зв'язку з цими фігурами. нічно звужений назовні затискний відрізок 82Ь, На обичайці 58 кришки 14 з можливістю переякий на своєму зовнішньому кінці переходить у міщення вздовж вісі контейнера встановлене циліподовжувальний відрізок 88, на вільному кінці якондричне затискне кільце 68. Між введеним всерего передбачено збільшену в діаметрі головку 90. дину контейнера краєм затискного кільця 68 і У відпертому положенні вказаних вище консфланцем 56 нижньої частини 52 кришки розміщетруктивних елементів затискного і фіксувального не еластичне ущільнювальне кільце 70, яке із пристрою засуви 82 перебувають у зображеному 13 71631 14 на Фіг.9, 9а, 10а і 11а положенні, в якому вони назафіксованому положенні розблокувального елестільки втягнуті всередину кришки, що головки 90 мента 92 знаходиться за межами кришки, завдяки на вільних кінцях подовжувальних відрізків 88 печому шляхом навішування замка або пломби можребувають якраз на зовнішній поверхні затискного на запобігти зсуванню розблокувального елемента кільця 68 і краплезахисного кільця 72. Подовжува92 і розблокуванню пристрою. льний відрізок 88 засува 82 перебуває в цьому Рукоятка 64 має горизонтально орієнтований стані у вирізі 86 затискного кільця 68 і в напрямнозахисний язичок 98, який у закритому положенні му отворі 84 обичайки 58. Завдяки меншому діа(фіг. 11с) прикриває передбачену в кришці і гермеметру цього подовжувального відрізка 88 затискне тично загвинчену наскрізну втулку 100, яка, наприкільце 68 може бути підняте верхнім краєм розклад, з метою взяття проби або дозавантаження, прямленого ущільнювального кільця 70 в зобразабезпечує доступ до внутрішнього простору жене на Фіг.9, 9а і 10а положення. При повертанні контейнера. привідної рукоятки 64 в положення запирання неНа Фіг.9с зображено дію автоматичного захисрухомо з'єднаними з нею муфтою 74 і привідною ту кришки 14 від відкривання, який запобігає відпластиною 78 зміщуються засуви 82, конічний закриванню кришки під дією тиску. Внутрішній тиск в тискний відрізок 82b входить у напрямний отвір 84 контейнері, що діє на нижню поверхню нижньої і у виріз 86 затискного кільця 68. Розміри конструкчастини 52 кришки, відображений за допомогою тивних елементів розраховані таким чином, що орієнтованих вгору стрілок. Це зусилля через заверхня поверхня конічного затискного відрізку 82b тискне кільце 68 і вирізи 86 передається на засуви дотикається до напрямного отвору і встановленого 82. Під дією тиску кришка може підніматися вгору над ним протиупору 84а, а його нижня поверхня доти, доки засуви 82 не доторкнуться до верхніх дотикається до нижньої поверхні вирізу 86, внаповерхонь отворів 44 в сергах 42. Потім вн утрішні слідок чого при продовженні зміщення засувів 82 кінці 82а засувів 82 піднімаються вгору і підніманазовні затискне кільце 68 примусово зміщується ють привідну пластину 76, а також втулку 74 разом вниз і стискає ущільнювальне кільце 70, завдяки із кулачком 94 по опорній цапфі 76 настільки, що чому воно деформується радіально назовні і всефіксувальний механізм більше не може приводиредину і герметично прилягає до внутрішньої стінтися в дію рукояткою 64. Кулачок 94 утримується в ки внутрішнього бака 16 і до зовнішньої поверхні заблокованому положенні у вирізі, виконаному в обичайки 58 кришки 14. Таким чином спочатку блокувальній шайбі 96. кришка 14 закріплюється у внутрішньому баці 16 із Відкидання кришки 14 на корпусі 12 контейнесиловим замиканням в області ущільнювального ра здійснюється - як уже було сказано - за допомокільця 70. При подальшому повертанні рукоятки 64 гою шарнірного механізму, який у спеціальному у зображене на Фіг.9с, 10b і 11с заперте положенвипадку виконаний як чотири-ланковий шарнірний ня засуви 82 настільки висуваються назовні, що їх механізм. Цей шарнірний механізм при відкриванні конічні затискні відрізки 82b виходять із вирізів 86 у кришки примусово здійснює складний рух, проілюзатискному кільці 68 і входять у отвори 44, виконастрований на Фіг.6-8. Характеристика відкривання ні в приварених до корпусу контейнера сергах 42. кришки відрізняється тим, що спочатку (Фіг.6) криТаким чином утворюється додаткове геометричне шка здійснює в основному вертикальне перемізамикання зовнішніх кінців засувів 82 з сергами, щення, в ході якого частина кришки 14, що переяке при відкриванні кришки надійно запобігає її бувала всередині внутрішнього бака 16 раптовому відкиданню і викиданню елементів сиконтейнера, піднімається над його краєм, після лового замикання при розпрямленні ущільнювальчого в ході подальшого руху через зображене на ного кільця навіть тоді, коли вміст контейнера пеФіг.7 відхилене положення відкидається у повнісребуває під високим тиском. Розпрямлення тю відкрите положення (Фіг.8), в якому вона додатущільнювального кільця 70 відбувається ще до ково відведена вбік від корпусу 12 контейнера, положення засувів, в якому головки 90 витягуютьзавдяки чому внутрішній бак 16 без обмеження ся крізь отвори 44 в сергах 42. доступний зверху для наповнення або також На Фіг.11с, 12а і 12с зображений уже згаданий для введення робочих органів очищувальної у зв'язку з описом Фіг.9 розблокувальний елемент установки. 92, який пружиною утримується у зображеному Подвійний шарнірний механізм закріплений на висун утому блокувальному положенні, завдяки корпусі контейнера на уже згаданих у зв'язку з чому передбачений на його внутрішньому кінці описом Фіг.4, зв'язаних з сергами 42 кронштейнах упор підтягнутий в положення під блокувальною 46. В опорні отвори 48, 50 вставлені пальці, на шайбою 96 і перед блокувальним кулачком 94. яких з можливістю коливання встановлені прилеглі Завдяки цьому виключається відкривання кришки до корпусу контейнера кінці рухомих елементів внаслідок випадкового прикладення зусилля до 102, 104 шарнірного механізму. Прилеглі до кришплеча рукоятки 64. Лише коли привідний кінець 66 ки кінці рухомих елементів 102, 104 встановлені на розблокувального елемента 92 свідомо, з подопальцях 106, 108, прикріплених до встановленого ланням зусилля пружини, буде зсунутий оператона кришці 14 кронштейна 110. Завдяки розрахунку ром всередину кришки, упор відходить від блокуефективної довжини рухомих елементів 102, 104 і вального кулачка 94 і рукоятка 64 може бути зображеному на фігурах розміщенню точок опори повернута. Це положення вивільнення упора на рухомих елементів 102, 104 на кронштейнах 46, вказаних фігурах проілюстроване шляхом зобра110 досягнута описана у зв'язку з Фіг.6-8 характеження розблокувального елемента 92 штриховими ристика руху кришки 14. На Фіг.6а-8а у збільшенолініями. Видно також, що на кінці розблокуваму масштабі зображені положення рухомих елельного елемента 92 виконано отвір, який у ментів 102, 104, що відповідають положенням 15 71631 16 кришки 14 згідно з Фіг.6, 7 і 8. На них видно також, застосування і сприяє логістиці зокрема в області що до рухомого елемента 104 прикріплений штовнебезпечних матеріалів. хач 112, який перебуває під пружним зусиллям попереднього стиснення від прикріпленого на опоΠΜ-4544 рній плиті 22 пружинного пристрою 114. Пружне Позиційні поНазва зусилля, що передається штовхачем 112 у шарнізначення 52 рний механізм, частково компенсує масу кришки Нові Старі 14, завдяки чому значно полегшується обходжен1. 10 контейнер ня з кришкою при її закриванні і відкриванні. 2. 12 Корпус Для фіксування кришки 14 у попередньо зада3. 14 Кришка ному відкритому положенні у відповідному даному 4. 16 циліндричний внутрішній бак винаходові контейнері в зоні зображеного на Фіг.5 5. 18 зовнішній бак внизу праворуч шарнірного механізму шарнірно 6. 20 Днище встановлений підпружинений фіксатор 116 (фіг. 7. 22 Опорна плита 5а) з маніпуляційною ручкою 118. У повністю від8. 24 вертикальна зовнішня стінка критому положенні кришки 14 фіксатор 116 запа9. 26 обводовий проміжок дає у виконаний в штовхані 112 виріз таким чином, 10. 28 фігурна пластина що кришка 14 страхується від випадковостей. За 11. 30 опорна рама допомогою ручки 118 рухомий елемент 104 шарні12. 32 Стійка рного механізму розфасовується і контейнер може 13. 34 Металевий кутник бути закритий кришкою 14. 14. 36 Отвір На Фіг.12а і 12b проілюстрована ще одна мож15. 38 Горизонтальна несуча пластина ливість очищення внутрішніх поверхонь кришки 14. Для цього в обичайці 58 кришки 14 передбачений 16. 40 кутовий лист отвір, в який вставлена розміщена в проміжку між 17. 42 Серга верхньою і нижньою частинами 52, 60 кришки тру18. 44 Отвір ба 120. На кінці труби 120 встановлена розбризку19. 46 Кронштейн 1 вальна головка 122. Завдяки під'єднанню труби 20. 48 Опорний отвір 120 до не зображеної труби, що подає очищуваль21. 50 Опорний отвір ну рідину під тиском, за допомогою, наприклад, 22. 52 Нижня частина кришки також не зображеної самозапірної роз'ємної муф23. 54 Кільцева стінка ти, при необхідності може бути очищена внутрішня 24. 56 фланець порожнина відкритої кришки 14. 25. 58 обичайка Виконаний відповідно до винаходу контейнер у 26. 60 Верхня частина кришки випробуваннях як на механічну міцність при зов27. 76 Опорна цапфа нішніх впливах, так і на надійність щодо ви ходу 28. 62 центральний отвір завантаженого матеріалу назовні після таких 29. 64 Рукоятка впливів виявився вищою мірою придатним для 30. 66 привідний кінець зберігання і транспортування рідких і сипучих не31. 92 розблокувальний елемент безпечних матеріалів. Завдяки простому і убезпе32. 68 затискне кільце ченому від помилок обслуговуванню винайдений контейнер може мати практично універсальне 17 71631 18 19 71631 20 21 71631 22 23 Комп’ютерна в ерстка О. Воробей 71631 Підписне 24 Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
