Курильний виріб з модифікованою подачею диму

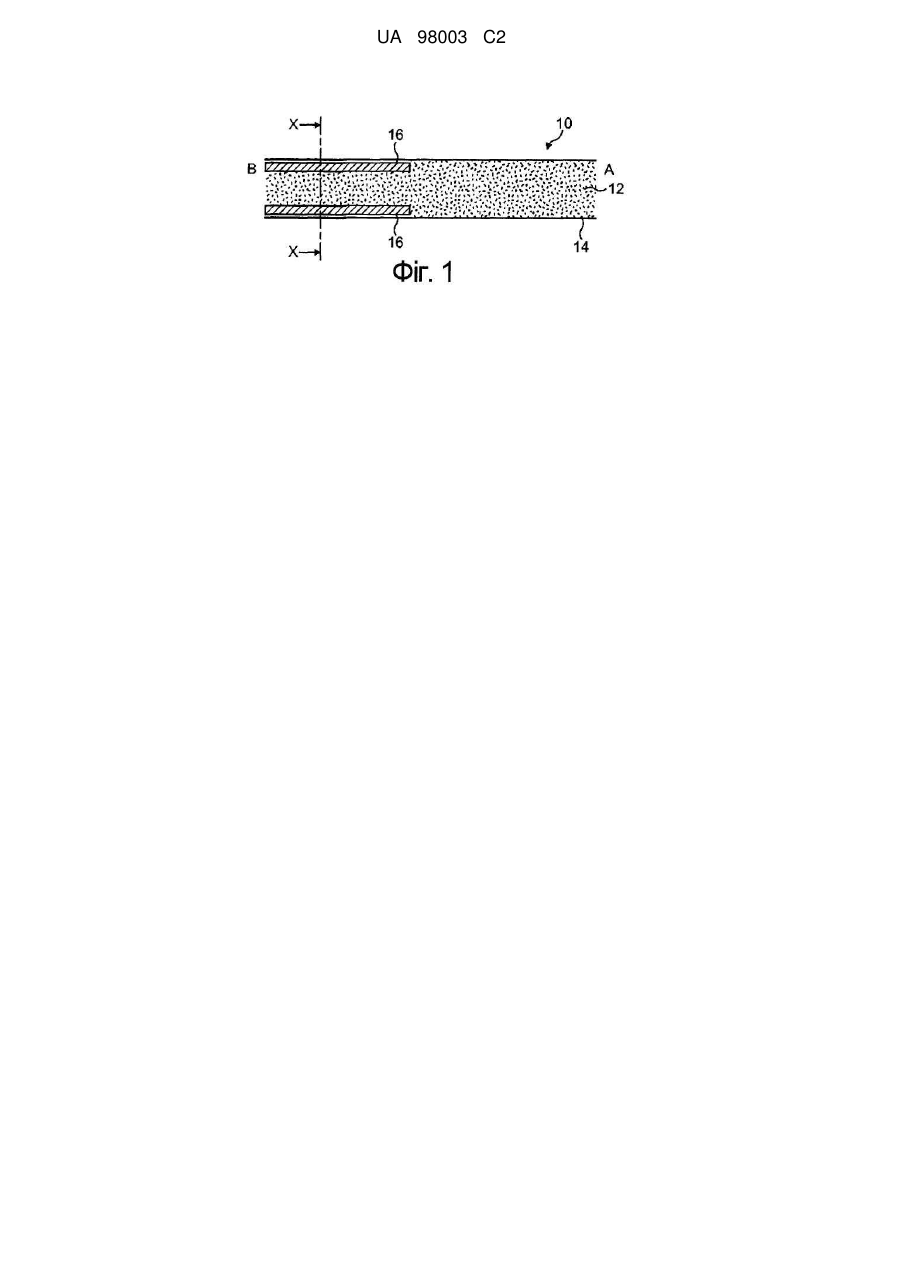

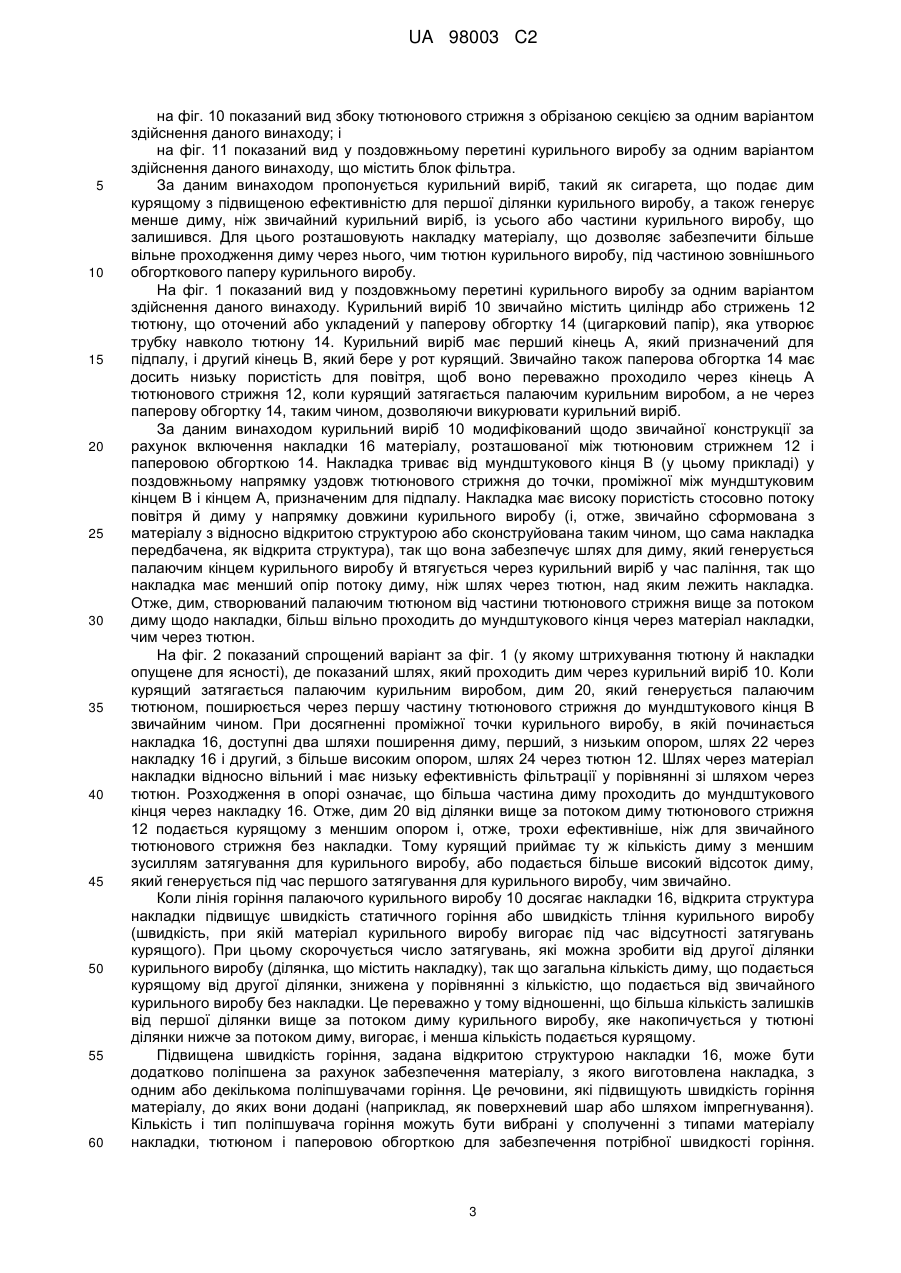

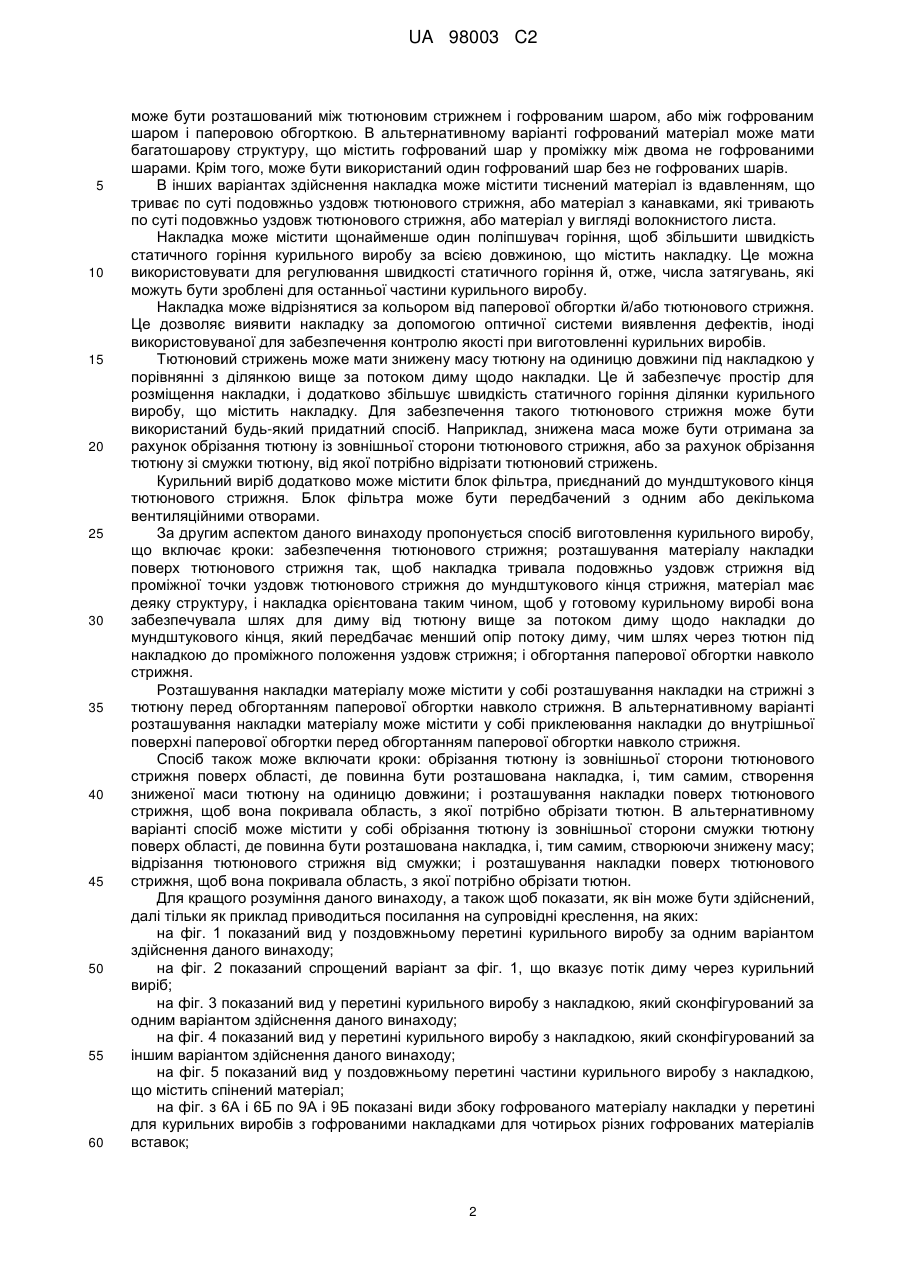

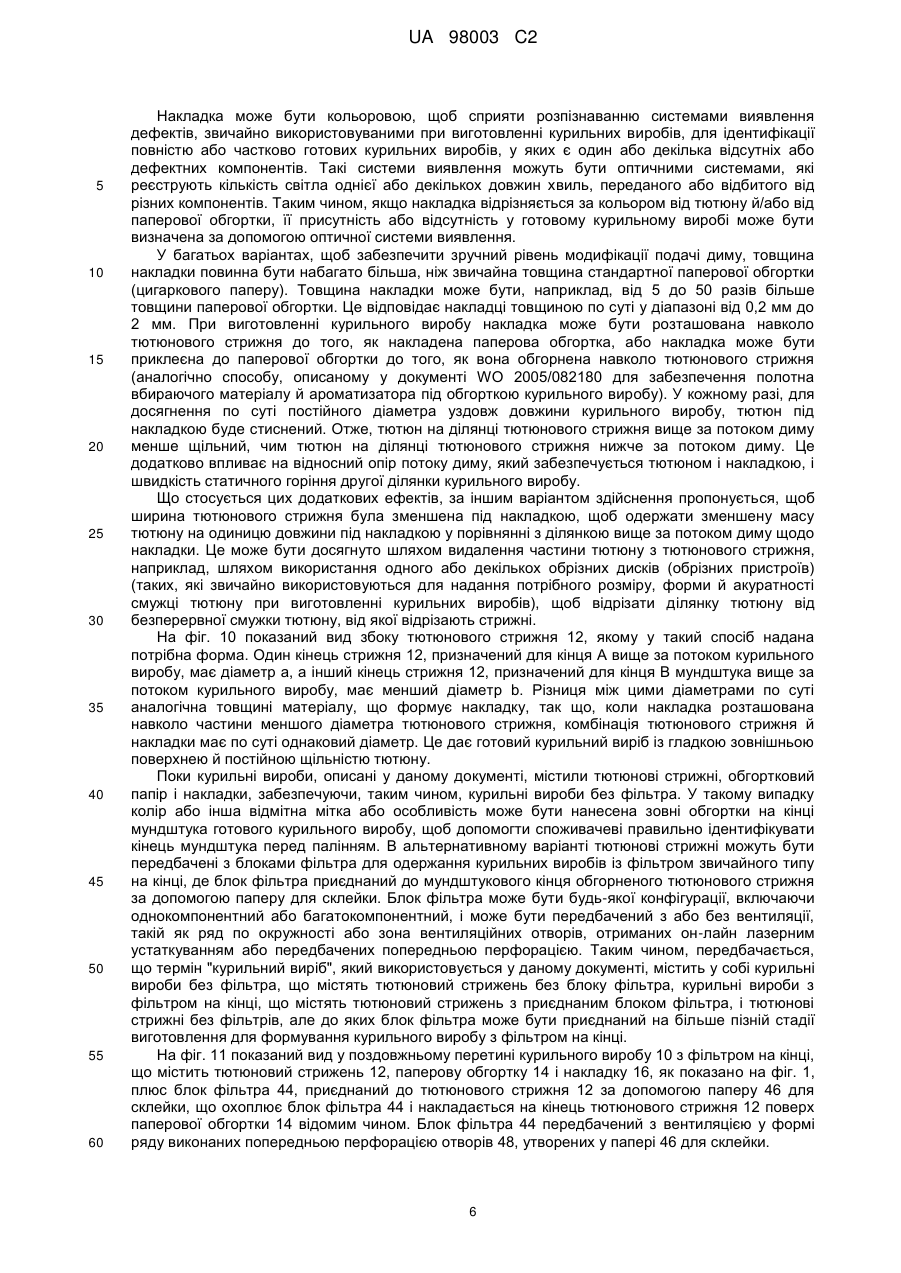

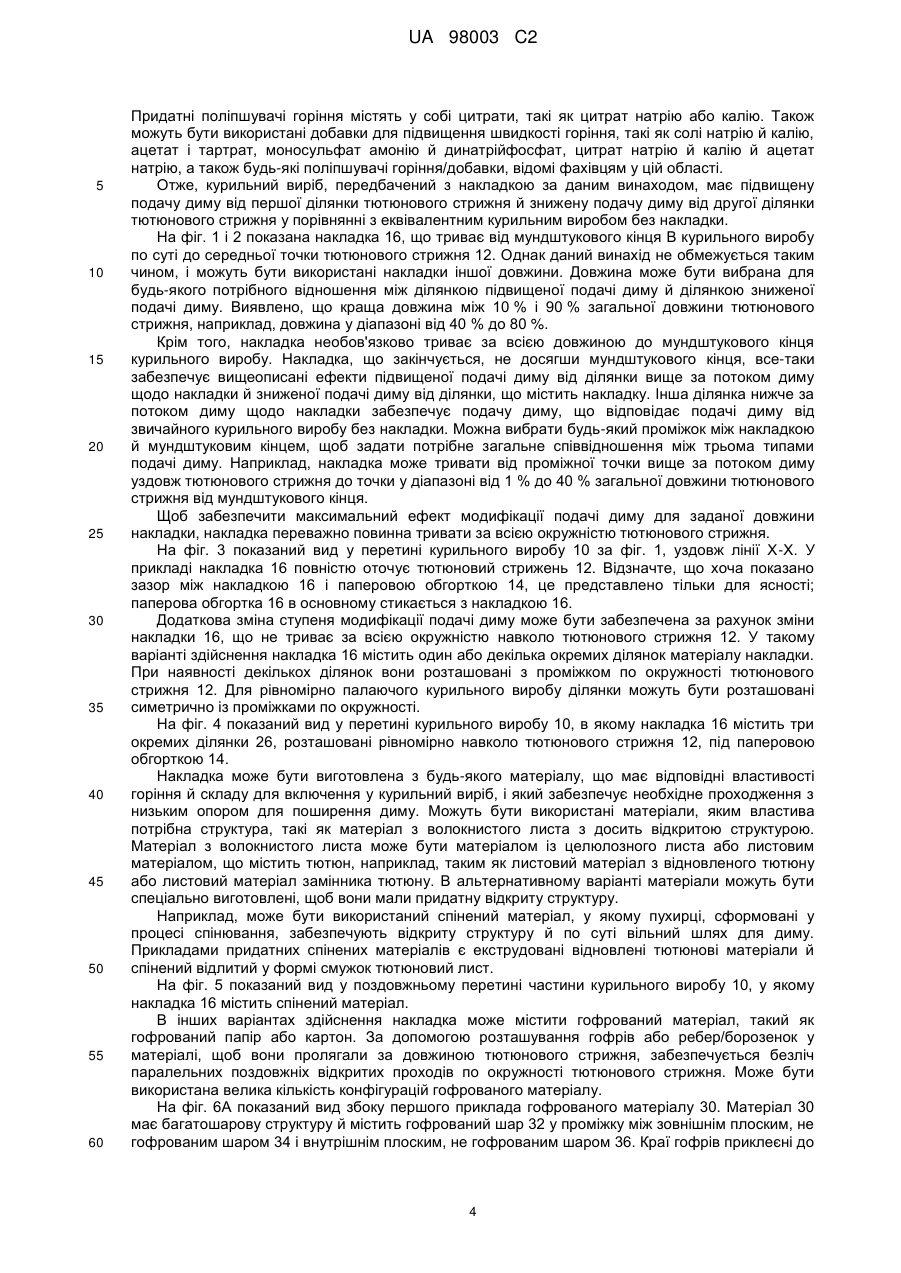

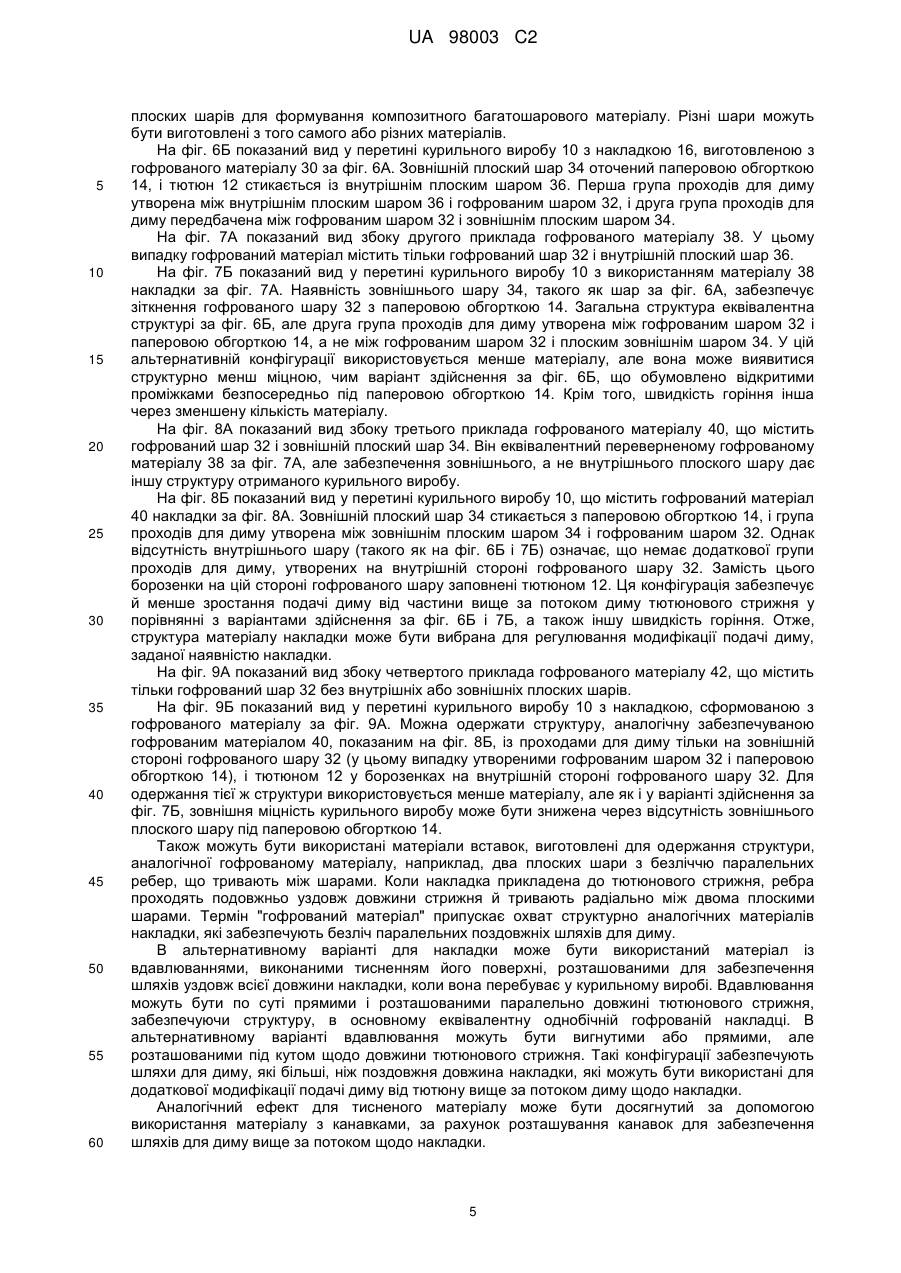

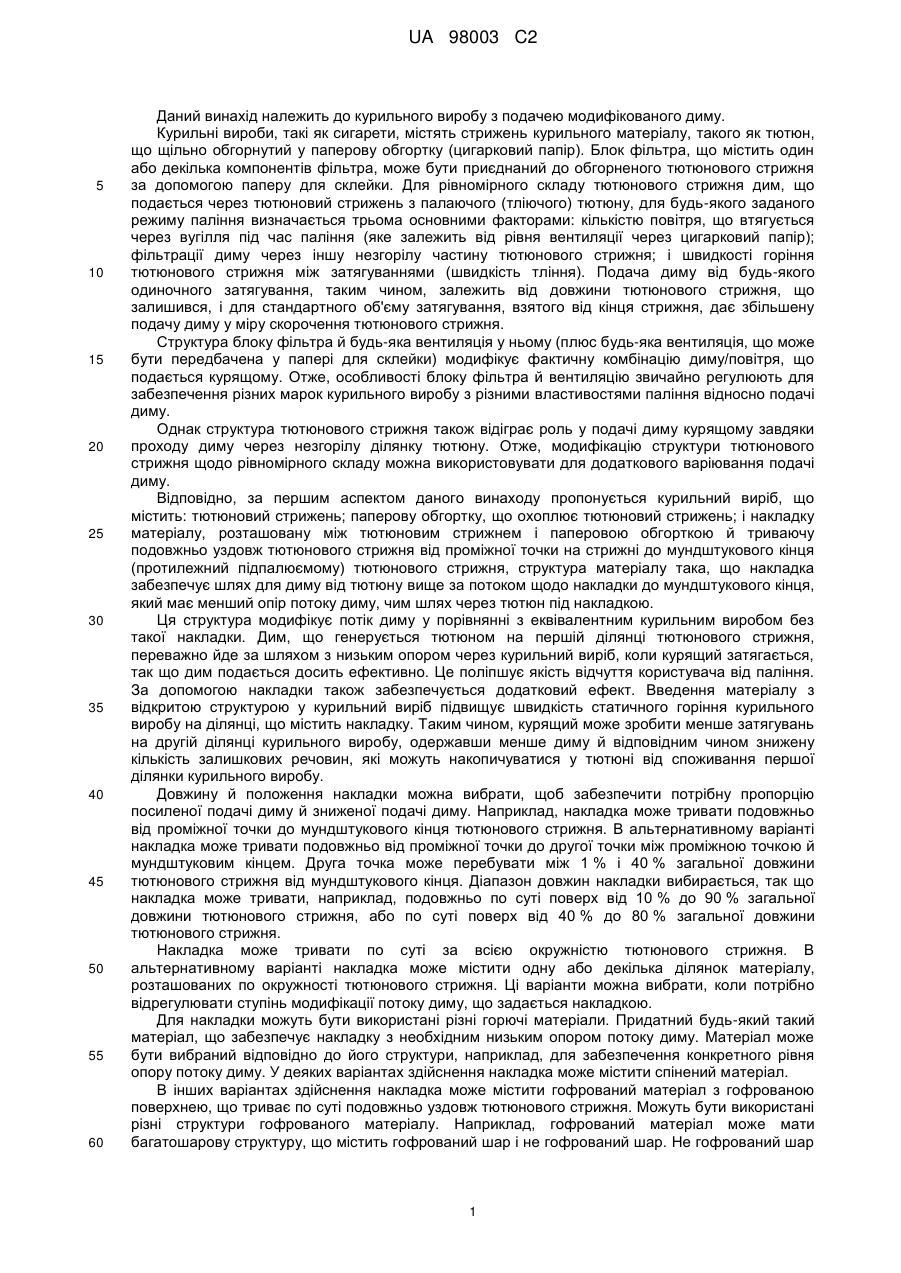

Реферат: У заявці описаний курильний виріб (10), що містить тютюновий стрижень (12), обгорнений у паперову обгортку (14), і накладку (16) матеріалу між тютюновим стрижнем і паперовою обгорткою, яка триває уздовж тютюнового стрижня, починаючи від або біля мундштукового кінця (В) до проміжної точки уздовж стрижня. Накладка має таку структуру, щоб вона забезпечувала шлях для диму від тютюну вище за потоком диму щодо накладки до мундштукового кінця, який має менший опір потоку диму, чим шлях через тютюн під накладкою, і таким чином, забезпечується більш ефективна подача диму курцю від частини тютюнового стрижня вище за потоком диму. Накладка також може підвищувати швидкість статичного горіння останньої частини курильного виробу. UA 98003 C2 (12) UA 98003 C2 UA 98003 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід належить до курильного виробу з подачею модифікованого диму. Курильні вироби, такі як сигарети, містять стрижень курильного матеріалу, такого як тютюн, що щільно обгорнутий у паперову обгортку (цигарковий папір). Блок фільтра, що містить один або декілька компонентів фільтра, може бути приєднаний до обгорненого тютюнового стрижня за допомогою паперу для склейки. Для рівномірного складу тютюнового стрижня дим, що подається через тютюновий стрижень з палаючого (тліючого) тютюну, для будь-якого заданого режиму паління визначається трьома основними факторами: кількістю повітря, що втягується через вугілля під час паління (яке залежить від рівня вентиляції через цигарковий папір); фільтрації диму через іншу незгорілу частину тютюнового стрижня; і швидкості горіння тютюнового стрижня між затягуваннями (швидкість тління). Подача диму від будь-якого одиночного затягування, таким чином, залежить від довжини тютюнового стрижня, що залишився, і для стандартного об'єму затягування, взятого від кінця стрижня, дає збільшену подачу диму у міру скорочення тютюнового стрижня. Структура блоку фільтра й будь-яка вентиляція у ньому (плюс будь-яка вентиляція, що може бути передбачена у папері для склейки) модифікує фактичну комбінацію диму/повітря, що подається курящому. Отже, особливості блоку фільтра й вентиляцію звичайно регулюють для забезпечення різних марок курильного виробу з різними властивостями паління відносно подачі диму. Однак структура тютюнового стрижня також відіграє роль у подачі диму курящому завдяки проходу диму через незгорілу ділянку тютюну. Отже, модифікацію структури тютюнового стрижня щодо рівномірного складу можна використовувати для додаткового варіювання подачі диму. Відповідно, за першим аспектом даного винаходу пропонується курильний виріб, що містить: тютюновий стрижень; паперову обгортку, що охоплює тютюновий стрижень; і накладку матеріалу, розташовану між тютюновим стрижнем і паперовою обгорткою й триваючу подовжньо уздовж тютюнового стрижня від проміжної точки на стрижні до мундштукового кінця (протилежний підпалюємому) тютюнового стрижня, структура матеріалу така, що накладка забезпечує шлях для диму від тютюну вище за потоком щодо накладки до мундштукового кінця, який має менший опір потоку диму, чим шлях через тютюн під накладкою. Ця структура модифікує потік диму у порівнянні з еквівалентним курильним виробом без такої накладки. Дим, що генерується тютюном на першій ділянці тютюнового стрижня, переважно йде за шляхом з низьким опором через курильний виріб, коли курящий затягається, так що дим подається досить ефективно. Це поліпшує якість відчуття користувача від паління. За допомогою накладки також забезпечується додатковий ефект. Введення матеріалу з відкритою структурою у курильний виріб підвищує швидкість статичного горіння курильного виробу на ділянці, що містить накладку. Таким чином, курящий може зробити менше затягувань на другій ділянці курильного виробу, одержавши менше диму й відповідним чином знижену кількість залишкових речовин, які можуть накопичуватися у тютюні від споживання першої ділянки курильного виробу. Довжину й положення накладки можна вибрати, щоб забезпечити потрібну пропорцію посиленої подачі диму й зниженої подачі диму. Наприклад, накладка може тривати подовжньо від проміжної точки до мундштукового кінця тютюнового стрижня. В альтернативному варіанті накладка може тривати подовжньо від проміжної точки до другої точки між проміжною точкою й мундштуковим кінцем. Друга точка може перебувати між 1 % і 40 % загальної довжини тютюнового стрижня від мундштукового кінця. Діапазон довжин накладки вибирається, так що накладка може тривати, наприклад, подовжньо по суті поверх від 10 % до 90 % загальної довжини тютюнового стрижня, або по суті поверх від 40 % до 80 % загальної довжини тютюнового стрижня. Накладка може тривати по суті за всією окружністю тютюнового стрижня. В альтернативному варіанті накладка може містити одну або декілька ділянок матеріалу, розташованих по окружності тютюнового стрижня. Ці варіанти можна вибрати, коли потрібно відрегулювати ступінь модифікації потоку диму, що задається накладкою. Для накладки можуть бути використані різні горючі матеріали. Придатний будь-який такий матеріал, що забезпечує накладку з необхідним низьким опором потоку диму. Матеріал може бути вибраний відповідно до його структури, наприклад, для забезпечення конкретного рівня опору потоку диму. У деяких варіантах здійснення накладка може містити спінений матеріал. В інших варіантах здійснення накладка може містити гофрований матеріал з гофрованою поверхнею, що триває по суті подовжньо уздовж тютюнового стрижня. Можуть бути використані різні структури гофрованого матеріалу. Наприклад, гофрований матеріал може мати багатошарову структуру, що містить гофрований шар і не гофрований шар. Не гофрований шар 1 UA 98003 C2 5 10 15 20 25 30 35 40 45 50 55 60 може бути розташований між тютюновим стрижнем і гофрованим шаром, або між гофрованим шаром і паперовою обгорткою. В альтернативному варіанті гофрований матеріал може мати багатошарову структуру, що містить гофрований шар у проміжку між двома не гофрованими шарами. Крім того, може бути використаний один гофрований шар без не гофрованих шарів. В інших варіантах здійснення накладка може містити тиснений матеріал із вдавленням, що триває по суті подовжньо уздовж тютюнового стрижня, або матеріал з канавками, які тривають по суті подовжньо уздовж тютюнового стрижня, або матеріал у вигляді волокнистого листа. Накладка може містити щонайменше один поліпшувач горіння, щоб збільшити швидкість статичного горіння курильного виробу за всією довжиною, що містить накладку. Це можна використовувати для регулювання швидкості статичного горіння й, отже, числа затягувань, які можуть бути зроблені для останньої частини курильного виробу. Накладка може відрізнятися за кольором від паперової обгортки й/або тютюнового стрижня. Це дозволяє виявити накладку за допомогою оптичної системи виявлення дефектів, іноді використовуваної для забезпечення контролю якості при виготовленні курильних виробів. Тютюновий стрижень може мати знижену масу тютюну на одиницю довжини під накладкою у порівнянні з ділянкою вище за потоком диму щодо накладки. Це й забезпечує простір для розміщення накладки, і додатково збільшує швидкість статичного горіння ділянки курильного виробу, що містить накладку. Для забезпечення такого тютюнового стрижня може бути використаний будь-який придатний спосіб. Наприклад, знижена маса може бути отримана за рахунок обрізання тютюну із зовнішньої сторони тютюнового стрижня, або за рахунок обрізання тютюну зі смужки тютюну, від якої потрібно відрізати тютюновий стрижень. Курильний виріб додатково може містити блок фільтра, приєднаний до мундштукового кінця тютюнового стрижня. Блок фільтра може бути передбачений з одним або декількома вентиляційними отворами. За другим аспектом даного винаходу пропонується спосіб виготовлення курильного виробу, що включає кроки: забезпечення тютюнового стрижня; розташування матеріалу накладки поверх тютюнового стрижня так, щоб накладка тривала подовжньо уздовж стрижня від проміжної точки уздовж тютюнового стрижня до мундштукового кінця стрижня, матеріал має деяку структуру, і накладка орієнтована таким чином, щоб у готовому курильному виробі вона забезпечувала шлях для диму від тютюну вище за потоком диму щодо накладки до мундштукового кінця, який передбачає менший опір потоку диму, чим шлях через тютюн під накладкою до проміжного положення уздовж стрижня; і обгортання паперової обгортки навколо стрижня. Розташування накладки матеріалу може містити у собі розташування накладки на стрижні з тютюну перед обгортанням паперової обгортки навколо стрижня. В альтернативному варіанті розташування накладки матеріалу може містити у собі приклеювання накладки до внутрішньої поверхні паперової обгортки перед обгортанням паперової обгортки навколо стрижня. Спосіб також може включати кроки: обрізання тютюну із зовнішньої сторони тютюнового стрижня поверх області, де повинна бути розташована накладка, і, тим самим, створення зниженої маси тютюну на одиницю довжини; і розташування накладки поверх тютюнового стрижня, щоб вона покривала область, з якої потрібно обрізати тютюн. В альтернативному варіанті спосіб може містити у собі обрізання тютюну із зовнішньої сторони смужки тютюну поверх області, де повинна бути розташована накладка, і, тим самим, створюючи знижену масу; відрізання тютюнового стрижня від смужки; і розташування накладки поверх тютюнового стрижня, щоб вона покривала область, з якої потрібно обрізати тютюн. Для кращого розуміння даного винаходу, а також щоб показати, як він може бути здійснений, далі тільки як приклад приводиться посилання на супровідні креслення, на яких: на фіг. 1 показаний вид у поздовжньому перетині курильного виробу за одним варіантом здійснення даного винаходу; на фіг. 2 показаний спрощений варіант за фіг. 1, що вказує потік диму через курильний виріб; на фіг. 3 показаний вид у перетині курильного виробу з накладкою, який сконфігурований за одним варіантом здійснення даного винаходу; на фіг. 4 показаний вид у перетині курильного виробу з накладкою, який сконфігурований за іншим варіантом здійснення даного винаходу; на фіг. 5 показаний вид у поздовжньому перетині частини курильного виробу з накладкою, що містить спінений матеріал; на фіг. з 6А і 6Б по 9А і 9Б показані види збоку гофрованого матеріалу накладки у перетині для курильних виробів з гофрованими накладками для чотирьох різних гофрованих матеріалів вставок; 2 UA 98003 C2 5 10 15 20 25 30 35 40 45 50 55 60 на фіг. 10 показаний вид збоку тютюнового стрижня з обрізаною секцією за одним варіантом здійснення даного винаходу; і на фіг. 11 показаний вид у поздовжньому перетині курильного виробу за одним варіантом здійснення даного винаходу, що містить блок фільтра. За даним винаходом пропонується курильний виріб, такий як сигарета, що подає дим курящому з підвищеною ефективністю для першої ділянки курильного виробу, а також генерує менше диму, ніж звичайний курильний виріб, із усього або частини курильного виробу, що залишився. Для цього розташовують накладку матеріалу, що дозволяє забезпечити більше вільне проходження диму через нього, чим тютюн курильного виробу, під частиною зовнішнього обгорткового паперу курильного виробу. На фіг. 1 показаний вид у поздовжньому перетині курильного виробу за одним варіантом здійснення даного винаходу. Курильний виріб 10 звичайно містить циліндр або стрижень 12 тютюну, що оточений або укладений у паперову обгортку 14 (цигарковий папір), яка утворює трубку навколо тютюну 14. Курильний виріб має перший кінець А, який призначений для підпалу, і другий кінець В, який бере у рот курящий. Звичайно також паперова обгортка 14 має досить низьку пористість для повітря, щоб воно переважно проходило через кінець А тютюнового стрижня 12, коли курящий затягається палаючим курильним виробом, а не через паперову обгортку 14, таким чином, дозволяючи викурювати курильний виріб. За даним винаходом курильний виріб 10 модифікований щодо звичайної конструкції за рахунок включення накладки 16 матеріалу, розташованої між тютюновим стрижнем 12 і паперовою обгорткою 14. Накладка триває від мундштукового кінця В (у цьому прикладі) у поздовжньому напрямку уздовж тютюнового стрижня до точки, проміжної між мундштуковим кінцем В і кінцем А, призначеним для підпалу. Накладка має високу пористість стосовно потоку повітря й диму у напрямку довжини курильного виробу (і, отже, звичайно сформована з матеріалу з відносно відкритою структурою або сконструйована таким чином, що сама накладка передбачена, як відкрита структура), так що вона забезпечує шлях для диму, який генерується палаючим кінцем курильного виробу й втягується через курильний виріб у час паління, так що накладка має менший опір потоку диму, ніж шлях через тютюн, над яким лежить накладка. Отже, дим, створюваний палаючим тютюном від частини тютюнового стрижня вище за потоком диму щодо накладки, більш вільно проходить до мундштукового кінця через матеріал накладки, чим через тютюн. На фіг. 2 показаний спрощений варіант за фіг. 1 (у якому штрихування тютюну й накладки опущене для ясності), де показаний шлях, який проходить дим через курильний виріб 10. Коли курящий затягається палаючим курильним виробом, дим 20, який генерується палаючим тютюном, поширюється через першу частину тютюнового стрижня до мундштукового кінця В звичайним чином. При досягненні проміжної точки курильного виробу, в якій починається накладка 16, доступні два шляхи поширення диму, перший, з низьким опором, шлях 22 через накладку 16 і другий, з більше високим опором, шлях 24 через тютюн 12. Шлях через матеріал накладки відносно вільний і має низьку ефективність фільтрації у порівнянні зі шляхом через тютюн. Розходження в опорі означає, що більша частина диму проходить до мундштукового кінця через накладку 16. Отже, дим 20 від ділянки вище за потоком диму тютюнового стрижня 12 подається курящому з меншим опором і, отже, трохи ефективніше, ніж для звичайного тютюнового стрижня без накладки. Тому курящий приймає ту ж кількість диму з меншим зусиллям затягування для курильного виробу, або подається більше високий відсоток диму, який генерується під час першого затягування для курильного виробу, чим звичайно. Коли лінія горіння палаючого курильного виробу 10 досягає накладки 16, відкрита структура накладки підвищує швидкість статичного горіння або швидкість тління курильного виробу (швидкість, при якій матеріал курильного виробу вигорає під час відсутності затягувань курящого). При цьому скорочується число затягувань, які можна зробити від другої ділянки курильного виробу (ділянка, що містить накладку), так що загальна кількість диму, що подається курящому від другої ділянки, знижена у порівнянні з кількістю, що подається від звичайного курильного виробу без накладки. Це переважно у тому відношенні, що більша кількість залишків від першої ділянки вище за потоком диму курильного виробу, яке накопичується у тютюні ділянки нижче за потоком диму, вигорає, і менша кількість подається курящому. Підвищена швидкість горіння, задана відкритою структурою накладки 16, може бути додатково поліпшена за рахунок забезпечення матеріалу, з якого виготовлена накладка, з одним або декількома поліпшувачами горіння. Це речовини, які підвищують швидкість горіння матеріалу, до яких вони додані (наприклад, як поверхневий шар або шляхом імпрегнування). Кількість і тип поліпшувача горіння можуть бути вибрані у сполученні з типами матеріалу накладки, тютюном і паперовою обгорткою для забезпечення потрібної швидкості горіння. 3 UA 98003 C2 5 10 15 20 25 30 35 40 45 50 55 60 Придатні поліпшувачі горіння містять у собі цитрати, такі як цитрат натрію або калію. Також можуть бути використані добавки для підвищення швидкості горіння, такі як солі натрію й калію, ацетат і тартрат, моносульфат амонію й динатрійфосфат, цитрат натрію й калію й ацетат натрію, а також будь-які поліпшувачі горіння/добавки, відомі фахівцям у цій області. Отже, курильний виріб, передбачений з накладкою за даним винаходом, має підвищену подачу диму від першої ділянки тютюнового стрижня й знижену подачу диму від другої ділянки тютюнового стрижня у порівнянні з еквівалентним курильним виробом без накладки. На фіг. 1 і 2 показана накладка 16, що триває від мундштукового кінця В курильного виробу по суті до середньої точки тютюнового стрижня 12. Однак даний винахід не обмежується таким чином, і можуть бути використані накладки іншої довжини. Довжина може бути вибрана для будь-якого потрібного відношення між ділянкою підвищеної подачі диму й ділянкою зниженої подачі диму. Виявлено, що краща довжина між 10 % і 90 % загальної довжини тютюнового стрижня, наприклад, довжина у діапазоні від 40 % до 80 %. Крім того, накладка необов'язково триває за всією довжиною до мундштукового кінця курильного виробу. Накладка, що закінчується, не досягши мундштукового кінця, все-таки забезпечує вищеописані ефекти підвищеної подачі диму від ділянки вище за потоком диму щодо накладки й зниженої подачі диму від ділянки, що містить накладку. Інша ділянка нижче за потоком диму щодо накладки забезпечує подачу диму, що відповідає подачі диму від звичайного курильного виробу без накладки. Можна вибрати будь-який проміжок між накладкою й мундштуковим кінцем, щоб задати потрібне загальне співвідношення між трьома типами подачі диму. Наприклад, накладка може тривати від проміжної точки вище за потоком диму уздовж тютюнового стрижня до точки у діапазоні від 1 % до 40 % загальної довжини тютюнового стрижня від мундштукового кінця. Щоб забезпечити максимальний ефект модифікації подачі диму для заданої довжини накладки, накладка переважно повинна тривати за всією окружністю тютюнового стрижня. На фіг. 3 показаний вид у перетині курильного виробу 10 за фіг. 1, уздовж лінії Х-Х. У прикладі накладка 16 повністю оточує тютюновий стрижень 12. Відзначте, що хоча показано зазор між накладкою 16 і паперовою обгорткою 14, це представлено тільки для ясності; паперова обгортка 16 в основному стикається з накладкою 16. Додаткова зміна ступеня модифікації подачі диму може бути забезпечена за рахунок зміни накладки 16, що не триває за всією окружністю навколо тютюнового стрижня 12. У такому варіанті здійснення накладка 16 містить один або декілька окремих ділянок матеріалу накладки. При наявності декількох ділянок вони розташовані з проміжком по окружності тютюнового стрижня 12. Для рівномірно палаючого курильного виробу ділянки можуть бути розташовані симетрично із проміжками по окружності. На фіг. 4 показаний вид у перетині курильного виробу 10, в якому накладка 16 містить три окремих ділянки 26, розташовані рівномірно навколо тютюнового стрижня 12, під паперовою обгорткою 14. Накладка може бути виготовлена з будь-якого матеріалу, що має відповідні властивості горіння й складу для включення у курильний виріб, і який забезпечує необхідне проходження з низьким опором для поширення диму. Можуть бути використані матеріали, яким властива потрібна структура, такі як матеріал з волокнистого листа з досить відкритою структурою. Матеріал з волокнистого листа може бути матеріалом із целюлозного листа або листовим матеріалом, що містить тютюн, наприклад, таким як листовий матеріал з відновленого тютюну або листовий матеріал замінника тютюну. В альтернативному варіанті матеріали можуть бути спеціально виготовлені, щоб вони мали придатну відкриту структуру. Наприклад, може бути використаний спінений матеріал, у якому пухирці, сформовані у процесі спінювання, забезпечують відкриту структуру й по суті вільний шлях для диму. Прикладами придатних спінених матеріалів є екструдовані відновлені тютюнові матеріали й спінений відлитий у формі смужок тютюновий лист. На фіг. 5 показаний вид у поздовжньому перетині частини курильного виробу 10, у якому накладка 16 містить спінений матеріал. В інших варіантах здійснення накладка може містити гофрований матеріал, такий як гофрований папір або картон. За допомогою розташування гофрів або ребер/борозенок у матеріалі, щоб вони пролягали за довжиною тютюнового стрижня, забезпечується безліч паралельних поздовжніх відкритих проходів по окружності тютюнового стрижня. Може бути використана велика кількість конфігурацій гофрованого матеріалу. На фіг. 6А показаний вид збоку першого приклада гофрованого матеріалу 30. Матеріал 30 має багатошарову структуру й містить гофрований шар 32 у проміжку між зовнішнім плоским, не гофрованим шаром 34 і внутрішнім плоским, не гофрованим шаром 36. Краї гофрів приклеєні до 4 UA 98003 C2 5 10 15 20 25 30 35 40 45 50 55 60 плоских шарів для формування композитного багатошарового матеріалу. Різні шари можуть бути виготовлені з того самого або різних матеріалів. На фіг. 6Б показаний вид у перетині курильного виробу 10 з накладкою 16, виготовленою з гофрованого матеріалу 30 за фіг. 6А. Зовнішній плоский шар 34 оточений паперовою обгорткою 14, і тютюн 12 стикається із внутрішнім плоским шаром 36. Перша група проходів для диму утворена між внутрішнім плоским шаром 36 і гофрованим шаром 32, і друга група проходів для диму передбачена між гофрованим шаром 32 і зовнішнім плоским шаром 34. На фіг. 7А показаний вид збоку другого приклада гофрованого матеріалу 38. У цьому випадку гофрований матеріал містить тільки гофрований шар 32 і внутрішній плоский шар 36. На фіг. 7Б показаний вид у перетині курильного виробу 10 з використанням матеріалу 38 накладки за фіг. 7А. Наявність зовнішнього шару 34, такого як шар за фіг. 6A, забезпечує зіткнення гофрованого шару 32 з паперовою обгорткою 14. Загальна структура еквівалентна структурі за фіг. 6Б, але друга група проходів для диму утворена між гофрованим шаром 32 і паперовою обгорткою 14, а не між гофрованим шаром 32 і плоским зовнішнім шаром 34. У цій альтернативній конфігурації використовується менше матеріалу, але вона може виявитися структурно менш міцною, чим варіант здійснення за фіг. 6Б, що обумовлено відкритими проміжками безпосередньо під паперовою обгорткою 14. Крім того, швидкість горіння інша через зменшену кількість матеріалу. На фіг. 8А показаний вид збоку третього приклада гофрованого матеріалу 40, що містить гофрований шар 32 і зовнішній плоский шар 34. Він еквівалентний переверненому гофрованому матеріалу 38 за фіг. 7А, але забезпечення зовнішнього, а не внутрішнього плоского шару дає іншу структуру отриманого курильного виробу. На фіг. 8Б показаний вид у перетині курильного виробу 10, що містить гофрований матеріал 40 накладки за фіг. 8А. Зовнішній плоский шар 34 стикається з паперовою обгорткою 14, і група проходів для диму утворена між зовнішнім плоским шаром 34 і гофрованим шаром 32. Однак відсутність внутрішнього шару (такого як на фіг. 6Б і 7Б) означає, що немає додаткової групи проходів для диму, утворених на внутрішній стороні гофрованого шару 32. Замість цього борозенки на цій стороні гофрованого шару заповнені тютюном 12. Ця конфігурація забезпечує й менше зростання подачі диму від частини вище за потоком диму тютюнового стрижня у порівнянні з варіантами здійснення за фіг. 6Б і 7Б, а також іншу швидкість горіння. Отже, структура матеріалу накладки може бути вибрана для регулювання модифікації подачі диму, заданої наявністю накладки. На фіг. 9А показаний вид збоку четвертого приклада гофрованого матеріалу 42, що містить тільки гофрований шар 32 без внутрішніх або зовнішніх плоских шарів. На фіг. 9Б показаний вид у перетині курильного виробу 10 з накладкою, сформованою з гофрованого матеріалу за фіг. 9А. Можна одержати структуру, аналогічну забезпечуваною гофрованим матеріалом 40, показаним на фіг. 8Б, із проходами для диму тільки на зовнішній стороні гофрованого шару 32 (у цьому випадку утвореними гофрованим шаром 32 і паперовою обгорткою 14), і тютюном 12 у борозенках на внутрішній стороні гофрованого шару 32. Для одержання тієї ж структури використовується менше матеріалу, але як і у варіанті здійснення за фіг. 7Б, зовнішня міцність курильного виробу може бути знижена через відсутність зовнішнього плоского шару під паперовою обгорткою 14. Також можуть бути використані матеріали вставок, виготовлені для одержання структури, аналогічної гофрованому матеріалу, наприклад, два плоских шари з безліччю паралельних ребер, що тривають між шарами. Коли накладка прикладена до тютюнового стрижня, ребра проходять подовжньо уздовж довжини стрижня й тривають радіально між двома плоскими шарами. Термін "гофрований матеріал" припускає охват структурно аналогічних матеріалів накладки, які забезпечують безліч паралельних поздовжніх шляхів для диму. В альтернативному варіанті для накладки може бути використаний матеріал із вдавлюваннями, виконаними тисненням його поверхні, розташованими для забезпечення шляхів уздовж всієї довжини накладки, коли вона перебуває у курильному виробі. Вдавлювання можуть бути по суті прямими і розташованими паралельно довжині тютюнового стрижня, забезпечуючи структуру, в основному еквівалентну однобічній гофрованій накладці. В альтернативному варіанті вдавлювання можуть бути вигнутими або прямими, але розташованими під кутом щодо довжини тютюнового стрижня. Такі конфігурації забезпечують шляхи для диму, які більші, ніж поздовжня довжина накладки, які можуть бути використані для додаткової модифікації подачі диму від тютюну вище за потоком диму щодо накладки. Аналогічний ефект для тисненого матеріалу може бути досягнутий за допомогою використання матеріалу з канавками, за рахунок розташування канавок для забезпечення шляхів для диму вище за потоком щодо накладки. 5 UA 98003 C2 5 10 15 20 25 30 35 40 45 50 55 60 Накладка може бути кольоровою, щоб сприяти розпізнаванню системами виявлення дефектів, звичайно використовуваними при виготовленні курильних виробів, для ідентифікації повністю або частково готових курильних виробів, у яких є один або декілька відсутніх або дефектних компонентів. Такі системи виявлення можуть бути оптичними системами, які реєструють кількість світла однієї або декількох довжин хвиль, переданого або відбитого від різних компонентів. Таким чином, якщо накладка відрізняється за кольором від тютюну й/або від паперової обгортки, її присутність або відсутність у готовому курильному виробі може бути визначена за допомогою оптичної системи виявлення. У багатьох варіантах, щоб забезпечити зручний рівень модифікації подачі диму, товщина накладки повинна бути набагато більша, ніж звичайна товщина стандартної паперової обгортки (цигаркового паперу). Товщина накладки може бути, наприклад, від 5 до 50 разів більше товщини паперової обгортки. Це відповідає накладці товщиною по суті у діапазоні від 0,2 мм до 2 мм. При виготовленні курильного виробу накладка може бути розташована навколо тютюнового стрижня до того, як накладена паперова обгортка, або накладка може бути приклеєна до паперової обгортки до того, як вона обгорнена навколо тютюнового стрижня (аналогічно способу, описаному у документі WO 2005/082180 для забезпечення полотна вбираючого матеріалу й ароматизатора під обгорткою курильного виробу). У кожному разі, для досягнення по суті постійного діаметра уздовж довжини курильного виробу, тютюн під накладкою буде стиснений. Отже, тютюн на ділянці тютюнового стрижня вище за потоком диму менше щільний, чим тютюн наділянці тютюнового стрижня нижче за потоком диму. Це додатково впливає на відносний опір потоку диму, який забезпечується тютюном і накладкою, і швидкість статичного горіння другої ділянки курильного виробу. Що стосується цих додаткових ефектів, за іншим варіантом здійснення пропонується, щоб ширина тютюнового стрижня була зменшена під накладкою, щоб одержати зменшену масу тютюну на одиницю довжини під накладкою у порівнянні з ділянкою вище за потоком диму щодо накладки. Це може бути досягнуто шляхом видалення частини тютюну з тютюнового стрижня, наприклад, шляхом використання одного або декількох обрізних дисків (обрізних пристроїв) (таких, які звичайно використовуються для надання потрібного розміру, форми й акуратності смужці тютюну при виготовленні курильних виробів), щоб відрізати ділянку тютюну від безперервної смужки тютюну, від якої відрізають стрижні. На фіг. 10 показаний вид збоку тютюнового стрижня 12, якому у такий спосіб надана потрібна форма. Один кінець стрижня 12, призначений для кінця А вище за потоком курильного виробу, має діаметр а, а інший кінець стрижня 12, призначений для кінця В мундштука вище за потоком курильного виробу, має менший діаметр b. Різниця між цими діаметрами по суті аналогічна товщині матеріалу, що формує накладку, так що, коли накладка розташована навколо частини меншого діаметра тютюнового стрижня, комбінація тютюнового стрижня й накладки має по суті однаковий діаметр. Це дає готовий курильний виріб із гладкою зовнішньою поверхнею й постійною щільністю тютюну. Поки курильні вироби, описані у даному документі, містили тютюнові стрижні, обгортковий папір і накладки, забезпечуючи, таким чином, курильні вироби без фільтра. У такому випадку колір або інша відмітна мітка або особливість може бути нанесена зовні обгортки на кінці мундштука готового курильного виробу, щоб допомогти споживачеві правильно ідентифікувати кінець мундштука перед палінням. В альтернативному варіанті тютюнові стрижні можуть бути передбачені з блоками фільтра для одержання курильних виробів із фільтром звичайного типу на кінці, де блок фільтра приєднаний до мундштукового кінця обгорненого тютюнового стрижня за допомогою паперу для склейки. Блок фільтра може бути будь-якої конфігурації, включаючи однокомпонентний або багатокомпонентний, і може бути передбачений з або без вентиляції, такій як ряд по окружності або зона вентиляційних отворів, отриманих он-лайн лазерним устаткуванням або передбачених попередньою перфорацією. Таким чином, передбачається, що термін "курильний виріб", який використовується у даному документі, містить у собі курильні вироби без фільтра, що містять тютюновий стрижень без блоку фільтра, курильні вироби з фільтром на кінці, що містять тютюновий стрижень з приєднаним блоком фільтра, і тютюнові стрижні без фільтрів, але до яких блок фільтра може бути приєднаний на більше пізній стадії виготовлення для формування курильного виробу з фільтром на кінці. На фіг. 11 показаний вид у поздовжньому перетині курильного виробу 10 з фільтром на кінці, що містить тютюновий стрижень 12, паперову обгортку 14 і накладку 16, як показано на фіг. 1, плюс блок фільтра 44, приєднаний до тютюнового стрижня 12 за допомогою паперу 46 для склейки, що охоплює блок фільтра 44 і накладається на кінець тютюнового стрижня 12 поверх паперової обгортки 14 відомим чином. Блок фільтра 44 передбачений з вентиляцією у формі ряду виконаних попередньою перфорацією отворів 48, утворених у папері 46 для склейки. 6 UA 98003 C2 Передбачається, що термін "тютюн", який використовується у даному документі, варто розуміти, як включаючий у себе курильний матеріал загалом, включаючи тютюновий матеріал (такий як стебло, лист, тютюновий пил, різаний тютюн і спучений тютюн), матеріали з відновленого тютюну й замінників тютюну. 5 ФОРМУЛА ВИНАХОДУ 10 15 20 25 30 35 40 45 50 55 60 1. Курильний виріб, що містить тютюновий стрижень, обгортку навколо тютюнового стрижня і накладку матеріалу, розташовану між тютюновим стрижнем і обгорткою й подовжньо минаючу уздовж тютюнового стрижня від проміжної за довжиною тютюнового стрижня точки у напрямку мундштукового кінця тютюнового стрижня, при цьому зазначений матеріал має таку структуру, щоб накладка забезпечувала шлях для диму від тютюну вище за потоком диму щодо накладки у напрямку до мундштукового кінця і який має менший опір потоку диму, чим шлях через тютюн під накладкою, причому накладка містить щонайменше один поліпшувач горіння для збільшення швидкості статичного горіння курильноговиробу за його довжиною, де є накладка. 2. Курильний виріб за п. 1, у якому накладка триває подовжньо від згаданої проміжної точки до мундштукового кінця тютюнового стрижня. 3. Курильний виріб за п. 1, у якому накладка триває подовжньо від згаданої проміжної точки до другої точки між проміжною точкою й мундштуковим кінцем. 4. Курильний виріб за п. 3, у якому друга точка перебуває на відстані 1-40 % загальної довжини тютюнового стрижня від мундштукового кінця. 5. Курильний виріб за будь-яким із пп. 1-4, у якому накладка триває подовжньо поверх по суті від 10 % до 90 % загальної довжини тютюнового стрижня. 6. Курильний виріб за п. 5, у якому накладка триває подовжньо поверх по суті від 40 % до 80 % загальної довжини тютюнового стрижня. 7. Курильний виріб за будь-яким із пп. 1-6, у якому накладка охоплює по суті всю окружність тютюнового стрижня. 8. Курильний виріб за будь-яким із пп. 1-6, у якому накладка включає одну або декілька ділянок матеріалу, розташованих за всією окружністю тютюнового стрижня. 9. Курильний виріб за будь-яким із пп. 1-8, у якому накладка містить спінений матеріал. 10. Курильний виріб за будь-яким із пп. 1-8, у якому накладка містить гофрований матеріал з гофрами, що проходять по суті подовжньо уздовж тютюнового стрижня. 11. Курильний виріб за п. 10, у якому гофрований матеріал має шарувату структуру, що містить гофрований шар і негофрований шар. 12. Курильний виріб за п. 11, у якому негофрований шар розташований між тютюновим стрижнем і гофрованим шаром. 13. Курильний виріб за п. 11, у якому негофрований шар розташований між гофрованим шаром і паперовою обгорткою. 14. Курильний виріб за п. 10, у якому гофрований матеріал має багатошарову структуру, що містить гофрований шар у проміжку між двома негофрованими шарами. 15. Курильний виріб за будь-яким із пп. 1-8, у якому накладка містить тиснений матеріал із вдавлюваннями, що проходять по суті подовжньо уздовж тютюнового стрижня. 16. Курильний виріб за будь-яким із пп. 1-8, у якому накладка містить матеріал з канавками, що проходять по суті подовжньо уздовж тютюнового стрижня. 17. Курильний виріб за будь-яким із пп. 1-8, у якому накладка містить матеріал з волокнистого листа. 18. Курильний виріб за будь-яким із пп. 1-17, у якому накладка має колір, що відрізняється від кольору обгортки й/або тютюнового стрижня. 19. Курильний виріб за будь-яким із пп. 1-18, у якому тютюновий стрижень має знижену масу тютюну на одиницю довжини під накладкою у порівнянні з ділянкою вище за потоком диму щодо накладки. 20. Курильний виріб за п. 19, у якому знижена маса отримана обрізанням тютюну зовні тютюнового стрижня. 21. Курильний виріб за п. 19, у якому знижена маса отримана обрізанням тютюну зі смужки тютюну, від якої відрізають тютюновий стрижень. 22. Курильний виріб за будь-яким із пп. 1-21, який додатково містить блок фільтра, приєднаний до мундштукового кінця тютюнового стрижня. 23. Курильний виріб за п. 22, у якому блок фільтра забезпечений одним або декількома вентиляційними отворами. 7 UA 98003 C2 5 10 15 20 25 30 35 40 45 50 55 24. Спосіб виготовлення курильного виробу, в якому: забезпечують стрижень з тютюну, розміщають накладку матеріалу з певною структурою поверх тютюнового стрижня так, щоб ця накладка проходила подовжньо уздовж стрижня від проміжної за довжиною тютюнового стрижня точки у напрямку до мундштукового кінця стрижня, і при цьому орієнтують накладку таким чином, щоб у готовому курильному виробі вона забезпечувала шлях для диму від тютюну вище за потоком диму щодо накладки у напрямку до мундштукового кінця, що має менший опір потоку диму, чим шлях через тютюн під накладкою, причому накладка містить щонайменше один поліпшувач горіння для збільшення швидкості статичного горіння курильного виробу за його довжиною, де є накладка, і обертають обгортку навколо стрижня. 25. Спосіб за п. 24, у якому розміщають накладку на стрижні з тютюну у потрібному положенні перед обгортанням обгортки навколо стрижня. 26. Спосіб за п. 24, у якому при згаданому розміщенні накладки матеріалу приклеюють її до внутрішньої поверхні паперової обгортки перед обгортанням обгортки навколо стрижня. 27. Спосіб за будь-яким із пп. 24-26, у якому накладку розташовують подовжньо від згаданої проміжної точки до мундштукового кінця тютюнового стрижня. 28. Спосіб за будь-яким із пп. 24-26, у якому накладку розташовують подовжньо від згаданої проміжної точки до другої точки між проміжною точкою й мундштуковим кінцем. 29. Спосіб за п. 28, у якому друга точка перебуває на відстані 1 %-40 % загальної довжини тютюнового стрижня від мундштукового кінця. 30. Спосіб за будь-яким із пп. 24-29, у якому накладку розташовують подовжньо по суті поверх від 10 % до 90 % загальної довжини стрижня. 31. Спосіб за п. 30, у якому накладку розташовують подовжньо по суті поверх від 40 % до 80 % загальної довжини стрижня. 32. Спосіб за будь-яким із пп. 24-31, у якому накладку розташовують по суті за всією окружністю тютюнового стрижня. 33. Спосіб за будь-яким із пп. 24-31, у якому накладка містить одну або декілька ділянок матеріалу, розташованих по окружності тютюнового стрижня. 34. Спосіб за будь-яким із пп. 24-33, у якому накладка містить спінений матеріал. 35. Спосіб за будь-яким із пп. 24-33, у якому накладка містить гофрований матеріал з гофрами й її розташовують так, щоб гофри тривали по суті подовжньо уздовж тютюнового стрижня. 36. Спосіб за п. 35, у якому гофрований матеріал має багатошарову структуру, що включає у себе гофрований шар і негофрований шар. 37. Спосіб за п. 36, у якому накладку розташовують так, щоб негофрований шар був розташований між тютюновим стрижнем і гофрованим шаром. 38. Спосіб за п. 36, у якому накладку розташовують так, щоб негофрований шар був розташований між гофрованим шаром і паперовою обгорткою. 39. Спосіб за п. 35, у якому гофрований матеріал має багатошарову структуру, що містить гофрований шар у проміжку між двома негофрованими шарами. 40. Спосіб за будь-яким із пп. 24-33, у якому накладка містить тиснений матеріал і її розташовують так, щоб вдавлювання у матеріалі проходили по суті подовжньо уздовж тютюнового стрижня. 41. Спосіб за будь-яким із пп. 24-33, у якому накладка містить матеріал з канавками й її розташовують так, що канавки проходили по суті подовжньо уздовж тютюнового стрижня. 42. Спосіб за будь-яким із пп. 24-33, у якому накладка містить матеріал з волокнистого листа. 43. Спосіб за будь-яким із пп. 24-42, у якому використовують накладку, що відрізняється за кольором від паперової обгортки й/або тютюнового стрижня. 44. Спосіб за будь-яким із пп. 24-43, у якому тютюновий стрижень має знижену масу тютюну на одиницю довжини під накладкою у порівнянні з ділянкою вище за потоком диму щодо накладки. 45. Спосіб за будь-яким із пп. 24-44, у якому: обрізають тютюн із зовнішньої сторони тютюнового стрижня поверх області, де повинна бути розташована накладка, тим самим, створюючи знижену масу, і розміщають накладку поверх тютюнового стрижня так, щоб вона покривала область, з якої обрізується тютюн. 46. Спосіб за будь-яким із пп. 24-44, у якому: обрізають тютюн із зовнішньої сторони смужки тютюну поверх області, де повинна бути розташована накладка, тим самим, створюючи знижену масу, відрізають тютюновий стрижень від цієї смужки й 8 UA 98003 C2 5 розміщають накладку поверх тютюнового стрижня так, щоб вона покривала область, з якої обрізується тютюн. 47. Спосіб за будь-яким із пп. 24-46, у якому приєднують до курильного виробу блок фільтра. 48. Спосіб за п. 47, у якому блок фільтра забезпечений одним або декількома вентиляційними отворами. 9 UA 98003 C2 Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
