Система встановлення фону

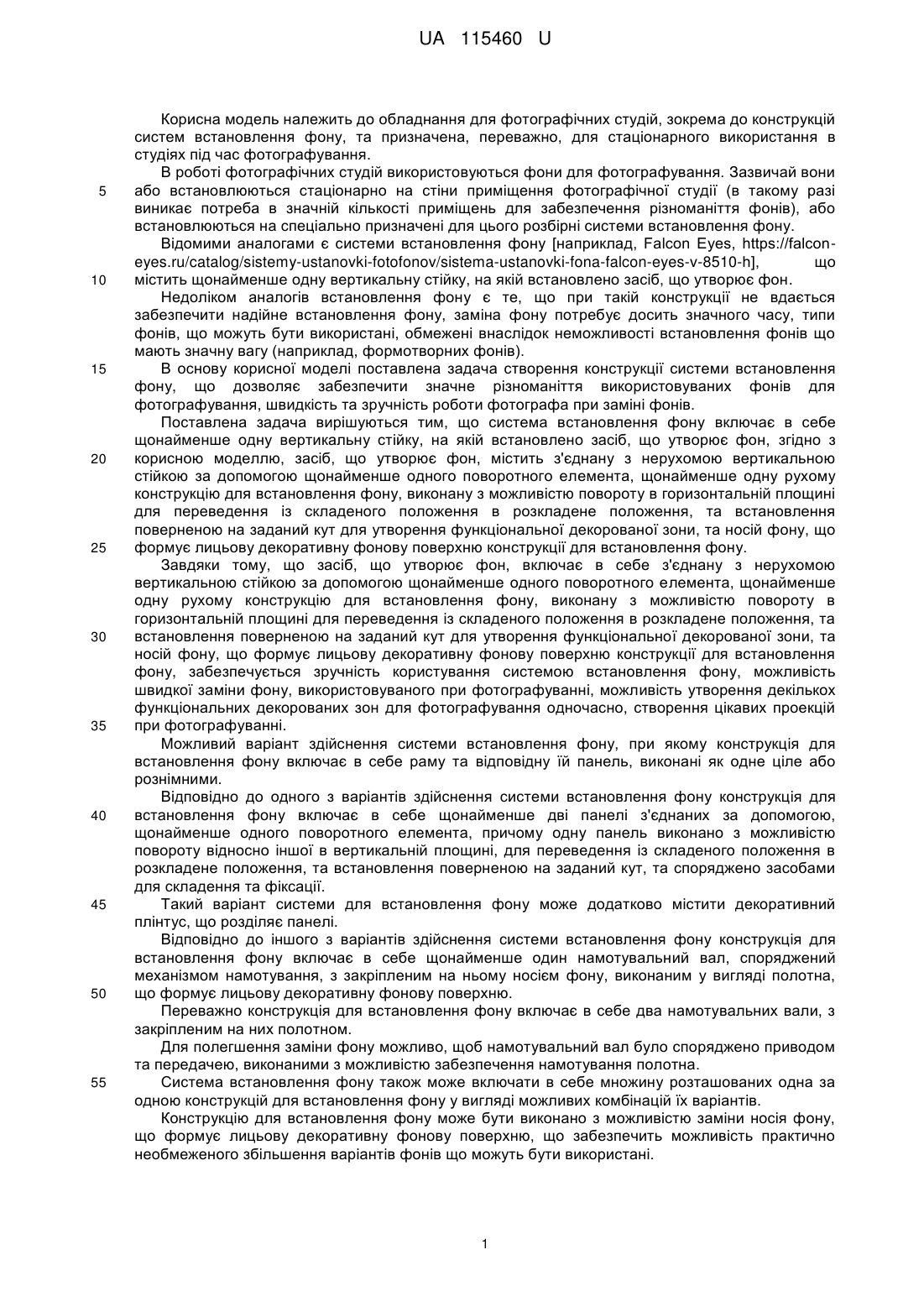

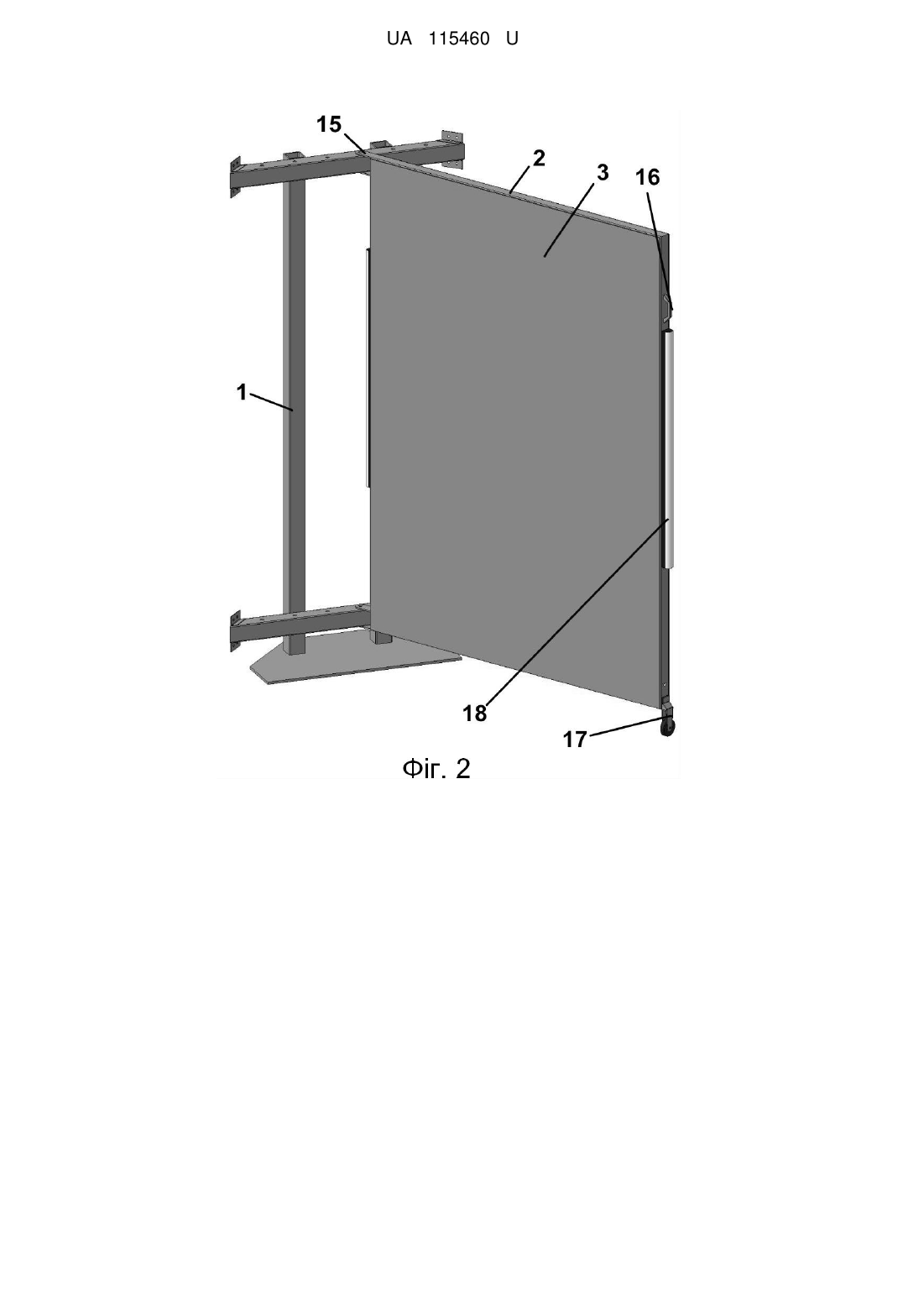

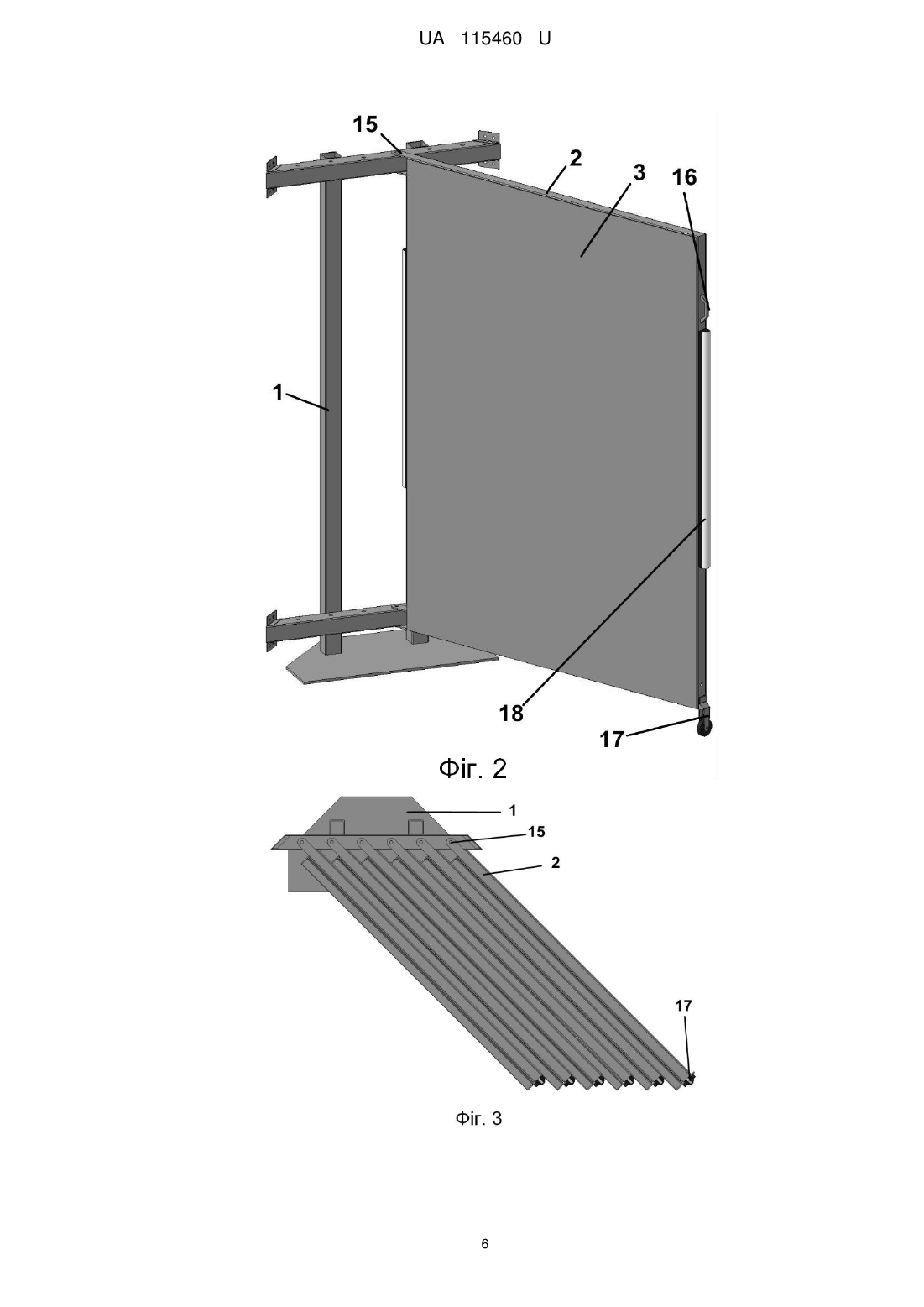

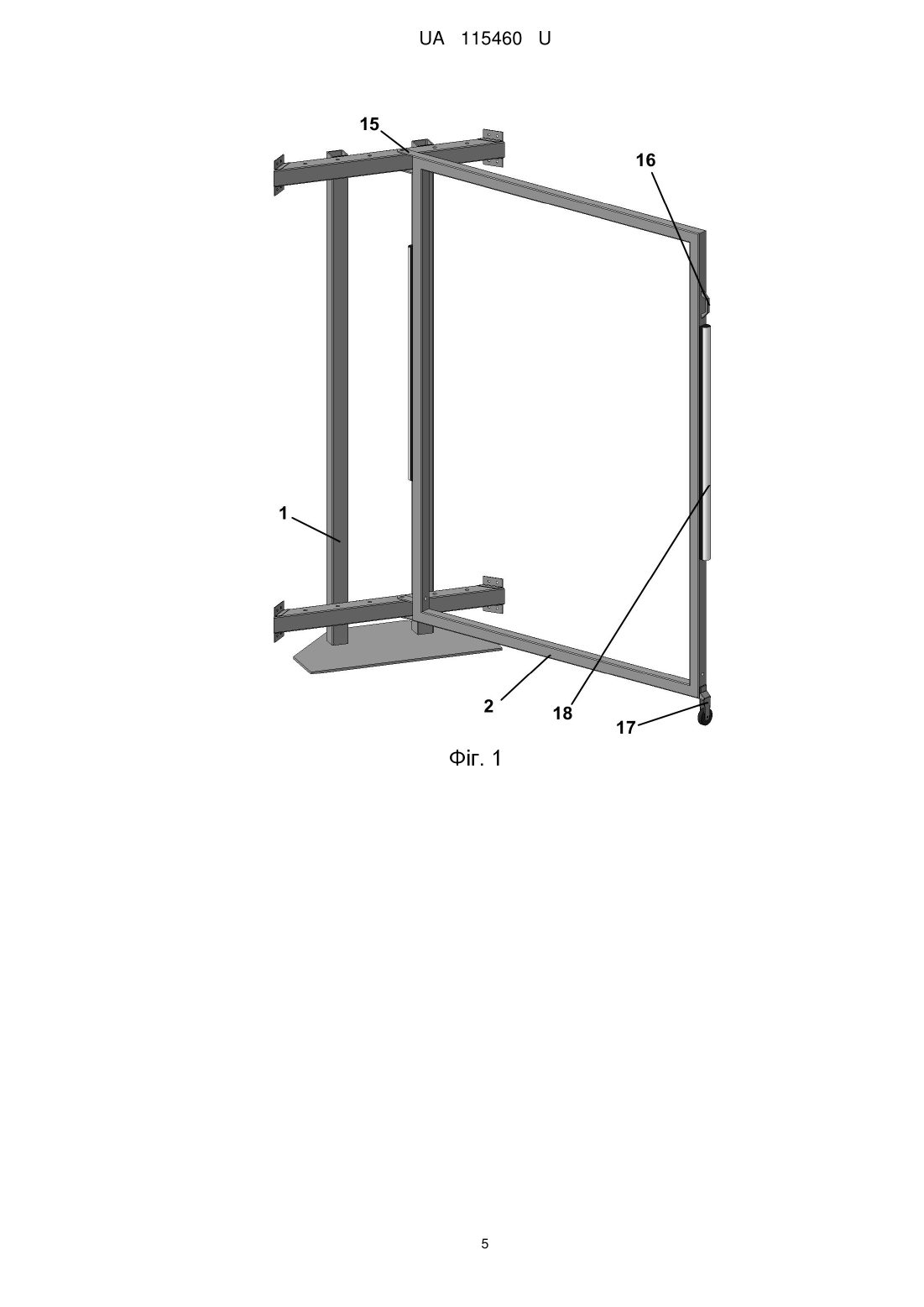

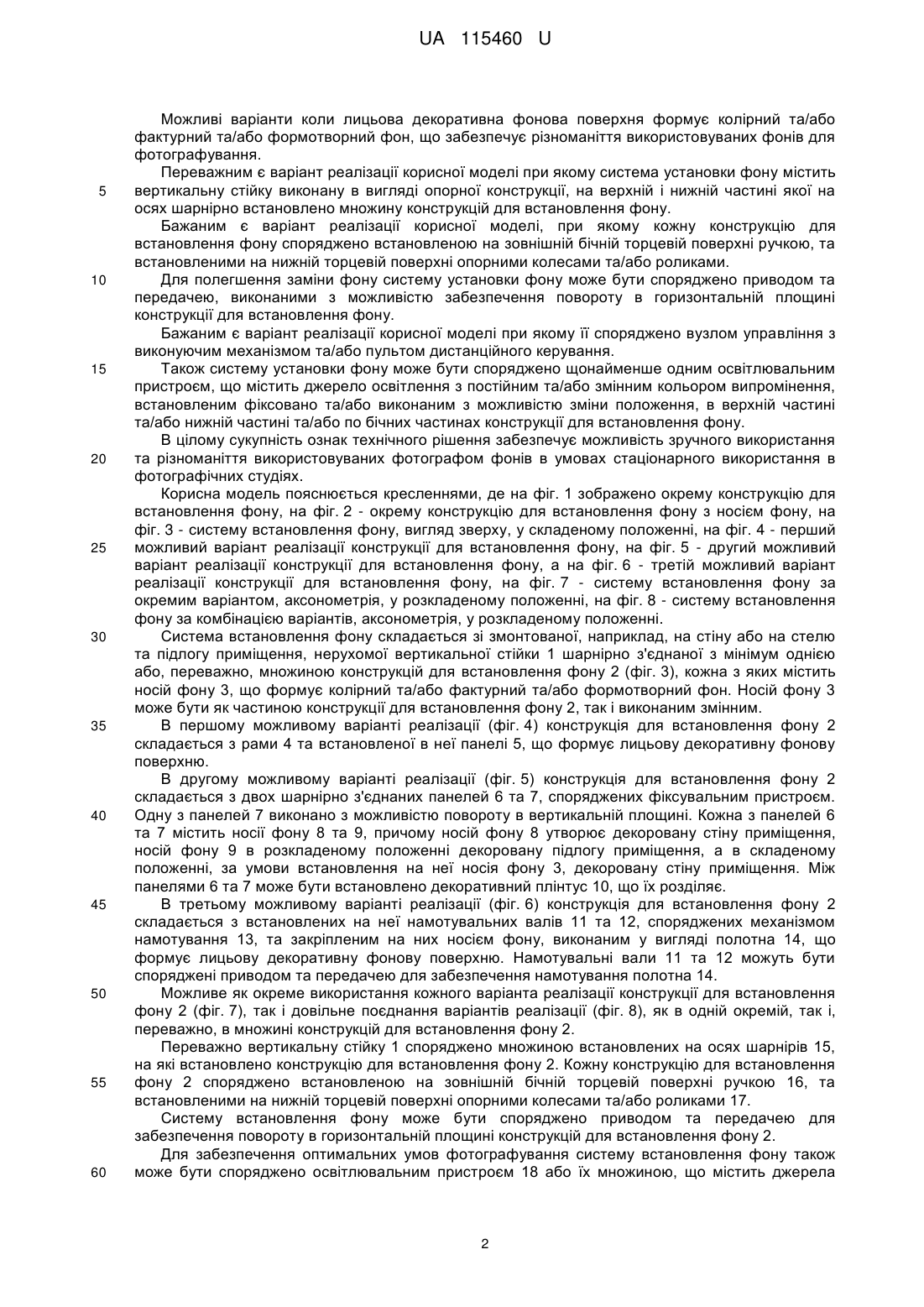

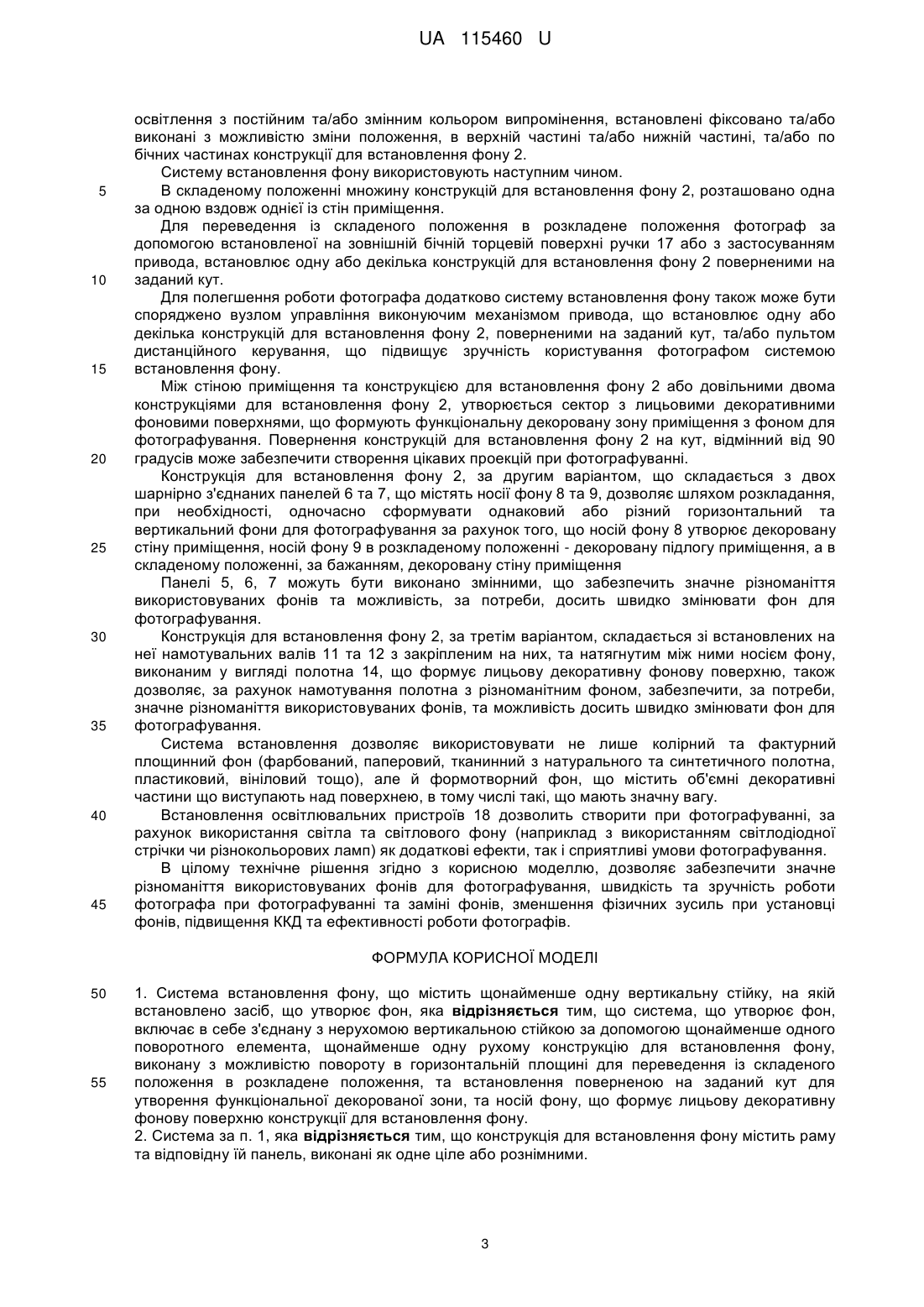

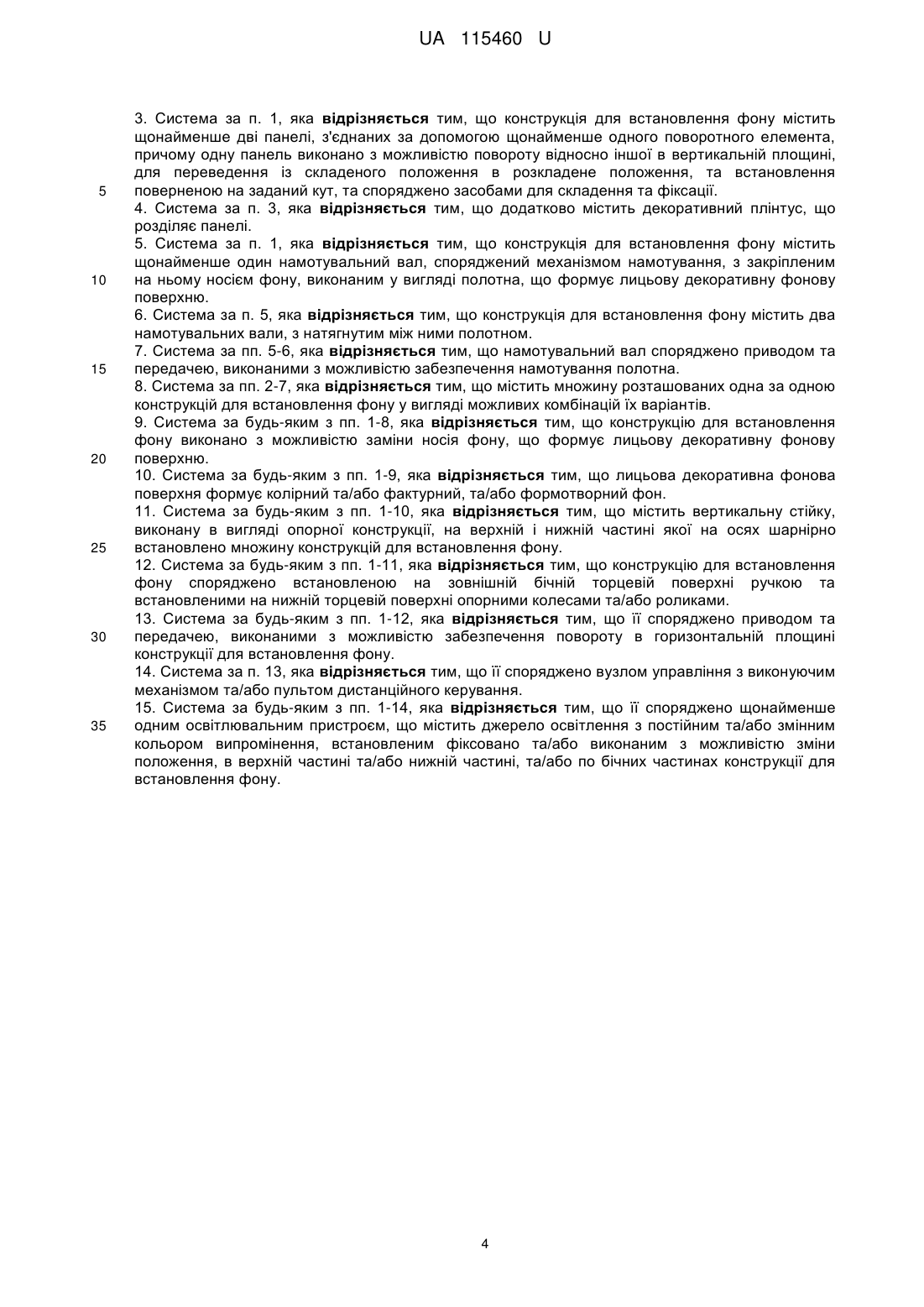

Реферат: UA 115460 U UA 115460 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до обладнання для фотографічних студій, зокрема до конструкцій систем встановлення фону, та призначена, переважно, для стаціонарного використання в студіях під час фотографування. В роботі фотографічних студій використовуються фони для фотографування. Зазвичай вони або встановлюються стаціонарно на стіни приміщення фотографічної студії (в такому разі виникає потреба в значній кількості приміщень для забезпечення різноманіття фонів), або встановлюються на спеціально призначені для цього розбірні системи встановлення фону. Відомими аналогами є системи встановлення фону [наприклад, Falcon Eyes, https://falconeyes.ru/catalog/sistemy-ustanovki-fotofonov/sistema-ustanovki-fona-falcon-eyes-v-8510-h], що містить щонайменше одну вертикальну стійку, на якій встановлено засіб, що утворює фон. Недоліком аналогів встановлення фону є те, що при такій конструкції не вдається забезпечити надійне встановлення фону, заміна фону потребує досить значного часу, типи фонів, що можуть бути використані, обмежені внаслідок неможливості встановлення фонів що мають значну вагу (наприклад, формотворних фонів). В основу корисної моделі поставлена задача створення конструкції системи встановлення фону, що дозволяє забезпечити значне різноманіття використовуваних фонів для фотографування, швидкість та зручність роботи фотографа при заміні фонів. Поставлена задача вирішуються тим, що система встановлення фону включає в себе щонайменше одну вертикальну стійку, на якій встановлено засіб, що утворює фон, згідно з корисною моделлю, засіб, що утворює фон, містить з'єднану з нерухомою вертикальною стійкою за допомогою щонайменше одного поворотного елемента, щонайменше одну рухому конструкцію для встановлення фону, виконану з можливістю повороту в горизонтальній площині для переведення із складеного положення в розкладене положення, та встановлення поверненою на заданий кут для утворення функціональної декорованої зони, та носій фону, що формує лицьову декоративну фонову поверхню конструкції для встановлення фону. Завдяки тому, що засіб, що утворює фон, включає в себе з'єднану з нерухомою вертикальною стійкою за допомогою щонайменше одного поворотного елемента, щонайменше одну рухому конструкцію для встановлення фону, виконану з можливістю повороту в горизонтальній площині для переведення із складеного положення в розкладене положення, та встановлення поверненою на заданий кут для утворення функціональної декорованої зони, та носій фону, що формує лицьову декоративну фонову поверхню конструкції для встановлення фону, забезпечується зручність користування системою встановлення фону, можливість швидкої заміни фону, використовуваного при фотографуванні, можливість утворення декількох функціональних декорованих зон для фотографування одночасно, створення цікавих проекцій при фотографуванні. Можливий варіант здійснення системи встановлення фону, при якому конструкція для встановлення фону включає в себе раму та відповідну їй панель, виконані як одне ціле або рознімними. Відповідно до одного з варіантів здійснення системи встановлення фону конструкція для встановлення фону включає в себе щонайменше дві панелі з'єднаних за допомогою, щонайменше одного поворотного елемента, причому одну панель виконано з можливістю повороту відносно іншої в вертикальній площині, для переведення із складеного положення в розкладене положення, та встановлення поверненою на заданий кут, та споряджено засобами для складення та фіксації. Такий варіант системи для встановлення фону може додатково містити декоративний плінтус, що розділяє панелі. Відповідно до іншого з варіантів здійснення системи встановлення фону конструкція для встановлення фону включає в себе щонайменше один намотувальний вал, споряджений механізмом намотування, з закріпленим на ньому носієм фону, виконаним у вигляді полотна, що формує лицьову декоративну фонову поверхню. Переважно конструкція для встановлення фону включає в себе два намотувальних вали, з закріпленим на них полотном. Для полегшення заміни фону можливо, щоб намотувальний вал було споряджено приводом та передачею, виконаними з можливістю забезпечення намотування полотна. Система встановлення фону також може включати в себе множину розташованих одна за одною конструкцій для встановлення фону у вигляді можливих комбінацій їх варіантів. Конструкцію для встановлення фону може бути виконано з можливістю заміни носія фону, що формує лицьову декоративну фонову поверхню, що забезпечить можливість практично необмеженого збільшення варіантів фонів що можуть бути використані. 1 UA 115460 U 5 10 15 20 25 30 35 40 45 50 55 60 Можливі варіанти коли лицьова декоративна фонова поверхня формує колірний та/або фактурний та/або формотворний фон, що забезпечує різноманіття використовуваних фонів для фотографування. Переважним є варіант реалізації корисної моделі при якому система установки фону містить вертикальну стійку виконану в вигляді опорної конструкції, на верхній і нижній частині якої на осях шарнірно встановлено множину конструкцій для встановлення фону. Бажаним є варіант реалізації корисної моделі, при якому кожну конструкцію для встановлення фону споряджено встановленою на зовнішній бічній торцевій поверхні ручкою, та встановленими на нижній торцевій поверхні опорними колесами та/або роликами. Для полегшення заміни фону систему установки фону може бути споряджено приводом та передачею, виконаними з можливістю забезпечення повороту в горизонтальній площині конструкції для встановлення фону. Бажаним є варіант реалізації корисної моделі при якому її споряджено вузлом управління з виконуючим механізмом та/або пультом дистанційного керування. Також систему установки фону може бути споряджено щонайменше одним освітлювальним пристроєм, що містить джерело освітлення з постійним та/або змінним кольором випромінення, встановленим фіксовано та/або виконаним з можливістю зміни положення, в верхній частині та/або нижній частині та/або по бічних частинах конструкції для встановлення фону. В цілому сукупність ознак технічного рішення забезпечує можливість зручного використання та різноманіття використовуваних фотографом фонів в умовах стаціонарного використання в фотографічних студіях. Корисна модель пояснюється кресленнями, де на фіг. 1 зображено окрему конструкцію для встановлення фону, на фіг. 2 - окрему конструкцію для встановлення фону з носієм фону, на фіг. 3 - систему встановлення фону, вигляд зверху, у складеному положенні, на фіг. 4 - перший можливий варіант реалізації конструкції для встановлення фону, на фіг. 5 - другий можливий варіант реалізації конструкції для встановлення фону, а на фіг. 6 - третій можливий варіант реалізації конструкції для встановлення фону, на фіг. 7 - систему встановлення фону за окремим варіантом, аксонометрія, у розкладеному положенні, на фіг. 8 - систему встановлення фону за комбінацією варіантів, аксонометрія, у розкладеному положенні. Система встановлення фону складається зі змонтованої, наприклад, на стіну або на стелю та підлогу приміщення, нерухомої вертикальної стійки 1 шарнірно з'єднаної з мінімум однією або, переважно, множиною конструкцій для встановлення фону 2 (фіг. 3), кожна з яких містить носій фону 3, що формує колірний та/або фактурний та/або формотворний фон. Носій фону 3 може бути як частиною конструкції для встановлення фону 2, так і виконаним змінним. В першому можливому варіанті реалізації (фіг. 4) конструкція для встановлення фону 2 складається з рами 4 та встановленої в неї панелі 5, що формує лицьову декоративну фонову поверхню. В другому можливому варіанті реалізації (фіг. 5) конструкція для встановлення фону 2 складається з двох шарнірно з'єднаних панелей 6 та 7, споряджених фіксувальним пристроєм. Одну з панелей 7 виконано з можливістю повороту в вертикальній площині. Кожна з панелей 6 та 7 містить носії фону 8 та 9, причому носій фону 8 утворює декоровану стіну приміщення, носій фону 9 в розкладеному положенні декоровану підлогу приміщення, а в складеному положенні, за умови встановлення на неї носія фону 3, декоровану стіну приміщення. Між панелями 6 та 7 може бути встановлено декоративний плінтус 10, що їх розділяє. В третьому можливому варіанті реалізації (фіг. 6) конструкція для встановлення фону 2 складається з встановлених на неї намотувальних валів 11 та 12, споряджених механізмом намотування 13, та закріпленим на них носієм фону, виконаним у вигляді полотна 14, що формує лицьову декоративну фонову поверхню. Намотувальні вали 11 та 12 можуть бути споряджені приводом та передачею для забезпечення намотування полотна 14. Можливе як окреме використання кожного варіанта реалізації конструкції для встановлення фону 2 (фіг. 7), так і довільне поєднання варіантів реалізації (фіг. 8), як в одній окремій, так і, переважно, в множині конструкцій для встановлення фону 2. Переважно вертикальну стійку 1 споряджено множиною встановлених на осях шарнірів 15, на які встановлено конструкцію для встановлення фону 2. Кожну конструкцію для встановлення фону 2 споряджено встановленою на зовнішній бічній торцевій поверхні ручкою 16, та встановленими на нижній торцевій поверхні опорними колесами та/або роликами 17. Систему встановлення фону може бути споряджено приводом та передачею для забезпечення повороту в горизонтальній площині конструкцій для встановлення фону 2. Для забезпечення оптимальних умов фотографування систему встановлення фону також може бути споряджено освітлювальним пристроєм 18 або їх множиною, що містить джерела 2 UA 115460 U 5 10 15 20 25 30 35 40 45 освітлення з постійним та/або змінним кольором випромінення, встановлені фіксовано та/або виконані з можливістю зміни положення, в верхній частині та/або нижній частині, та/або по бічних частинах конструкції для встановлення фону 2. Систему встановлення фону використовують наступним чином. В складеному положенні множину конструкцій для встановлення фону 2, розташовано одна за одною вздовж однієї із стін приміщення. Для переведення із складеного положення в розкладене положення фотограф за допомогою встановленої на зовнішній бічній торцевій поверхні ручки 17 або з застосуванням привода, встановлює одну або декілька конструкцій для встановлення фону 2 поверненими на заданий кут. Для полегшення роботи фотографа додатково систему встановлення фону також може бути споряджено вузлом управління виконуючим механізмом привода, що встановлює одну або декілька конструкцій для встановлення фону 2, поверненими на заданий кут, та/або пультом дистанційного керування, що підвищує зручність користування фотографом системою встановлення фону. Між стіною приміщення та конструкцією для встановлення фону 2 або довільними двома конструкціями для встановлення фону 2, утворюється сектор з лицьовими декоративними фоновими поверхнями, що формують функціональну декоровану зону приміщення з фоном для фотографування. Повернення конструкцій для встановлення фону 2 на кут, відмінний від 90 градусів може забезпечити створення цікавих проекцій при фотографуванні. Конструкція для встановлення фону 2, за другим варіантом, що складається з двох шарнірно з'єднаних панелей 6 та 7, що містять носії фону 8 та 9, дозволяє шляхом розкладання, при необхідності, одночасно сформувати однаковий або різний горизонтальний та вертикальний фони для фотографування за рахунок того, що носій фону 8 утворює декоровану стіну приміщення, носій фону 9 в розкладеному положенні - декоровану підлогу приміщення, а в складеному положенні, за бажанням, декоровану стіну приміщення Панелі 5, 6, 7 можуть бути виконано змінними, що забезпечить значне різноманіття використовуваних фонів та можливість, за потреби, досить швидко змінювати фон для фотографування. Конструкція для встановлення фону 2, за третім варіантом, складається зі встановлених на неї намотувальних валів 11 та 12 з закріпленим на них, та натягнутим між ними носієм фону, виконаним у вигляді полотна 14, що формує лицьову декоративну фонову поверхню, також дозволяє, за рахунок намотування полотна з різноманітним фоном, забезпечити, за потреби, значне різноманіття використовуваних фонів, та можливість досить швидко змінювати фон для фотографування. Система встановлення дозволяє використовувати не лише колірний та фактурний площинний фон (фарбований, паперовий, тканинний з натурального та синтетичного полотна, пластиковий, вініловий тощо), але й формотворний фон, що містить об'ємні декоративні частини що виступають над поверхнею, в тому числі такі, що мають значну вагу. Встановлення освітлювальних пристроїв 18 дозволить створити при фотографуванні, за рахунок використання світла та світлового фону (наприклад з використанням світлодіодної стрічки чи різнокольорових ламп) як додаткові ефекти, так і сприятливі умови фотографування. В цілому технічне рішення згідно з корисною моделлю, дозволяє забезпечити значне різноманіття використовуваних фонів для фотографування, швидкість та зручність роботи фотографа при фотографуванні та заміні фонів, зменшення фізичних зусиль при установці фонів, підвищення ККД та ефективності роботи фотографів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Система встановлення фону, що містить щонайменше одну вертикальну стійку, на якій встановлено засіб, що утворює фон, яка відрізняється тим, що система, що утворює фон, включає в себе з'єднану з нерухомою вертикальною стійкою за допомогою щонайменше одного поворотного елемента, щонайменше одну рухому конструкцію для встановлення фону, виконану з можливістю повороту в горизонтальній площині для переведення із складеного положення в розкладене положення, та встановлення поверненою на заданий кут для утворення функціональної декорованої зони, та носій фону, що формує лицьову декоративну фонову поверхню конструкції для встановлення фону. 2. Система за п. 1, яка відрізняється тим, що конструкція для встановлення фону містить раму та відповідну їй панель, виконані як одне ціле або рознімними. 3 UA 115460 U 5 10 15 20 25 30 35 3. Система за п. 1, яка відрізняється тим, що конструкція для встановлення фону містить щонайменше дві панелі, з'єднаних за допомогою щонайменше одного поворотного елемента, причому одну панель виконано з можливістю повороту відносно іншої в вертикальній площині, для переведення із складеного положення в розкладене положення, та встановлення поверненою на заданий кут, та споряджено засобами для складення та фіксації. 4. Система за п. 3, яка відрізняється тим, що додатково містить декоративний плінтус, що розділяє панелі. 5. Система за п. 1, яка відрізняється тим, що конструкція для встановлення фону містить щонайменше один намотувальний вал, споряджений механізмом намотування, з закріпленим на ньому носієм фону, виконаним у вигляді полотна, що формує лицьову декоративну фонову поверхню. 6. Система за п. 5, яка відрізняється тим, що конструкція для встановлення фону містить два намотувальних вали, з натягнутим між ними полотном. 7. Система за пп. 5-6, яка відрізняється тим, що намотувальний вал споряджено приводом та передачею, виконаними з можливістю забезпечення намотування полотна. 8. Система за пп. 2-7, яка відрізняється тим, що містить множину розташованих одна за одною конструкцій для встановлення фону у вигляді можливих комбінацій їх варіантів. 9. Система за будь-яким з пп. 1-8, яка відрізняється тим, що конструкцію для встановлення фону виконано з можливістю заміни носія фону, що формує лицьову декоративну фонову поверхню. 10. Система за будь-яким з пп. 1-9, яка відрізняється тим, що лицьова декоративна фонова поверхня формує колірний та/або фактурний, та/або формотворний фон. 11. Система за будь-яким з пп. 1-10, яка відрізняється тим, що містить вертикальну стійку, виконану в вигляді опорної конструкції, на верхній і нижній частині якої на осях шарнірно встановлено множину конструкцій для встановлення фону. 12. Система за будь-яким з пп. 1-11, яка відрізняється тим, що конструкцію для встановлення фону споряджено встановленою на зовнішній бічній торцевій поверхні ручкою та встановленими на нижній торцевій поверхні опорними колесами та/або роликами. 13. Система за будь-яким з пп. 1-12, яка відрізняється тим, що її споряджено приводом та передачею, виконаними з можливістю забезпечення повороту в горизонтальній площині конструкції для встановлення фону. 14. Система за п. 13, яка відрізняється тим, що її споряджено вузлом управління з виконуючим механізмом та/або пультом дистанційного керування. 15. Система за будь-яким з пп. 1-14, яка відрізняється тим, що її споряджено щонайменше одним освітлювальним пристроєм, що містить джерело освітлення з постійним та/або змінним кольором випромінення, встановленим фіксовано та/або виконаним з можливістю зміни положення, в верхній частині та/або нижній частині, та/або по бічних частинах конструкції для встановлення фону. 4 UA 115460 U 5 UA 115460 U 6 UA 115460 U 7 UA 115460 U 8 UA 115460 U 9 UA 115460 U 10 UA 115460 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11
