Віконна штора (варіанти) та спосіб відкривання віконної штори

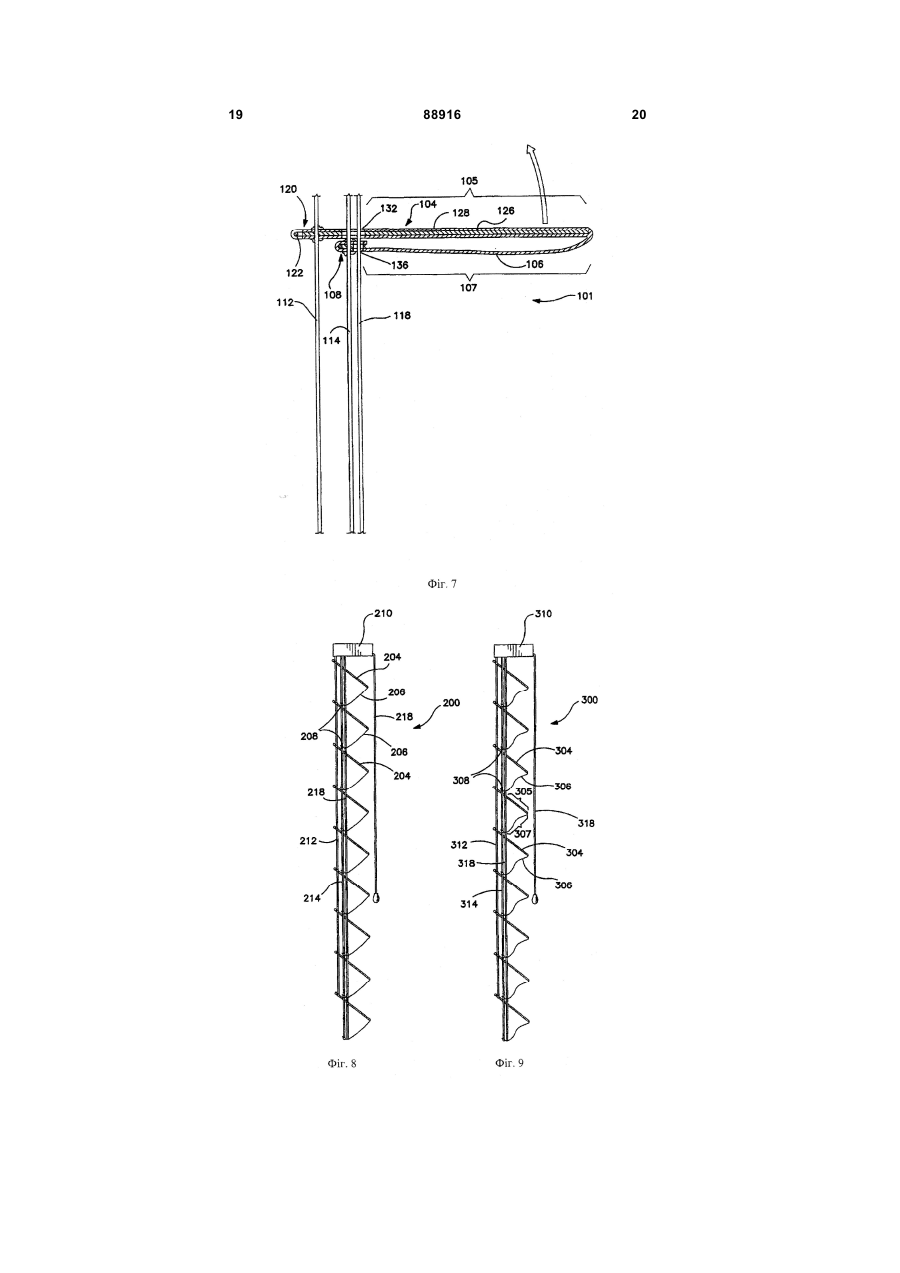

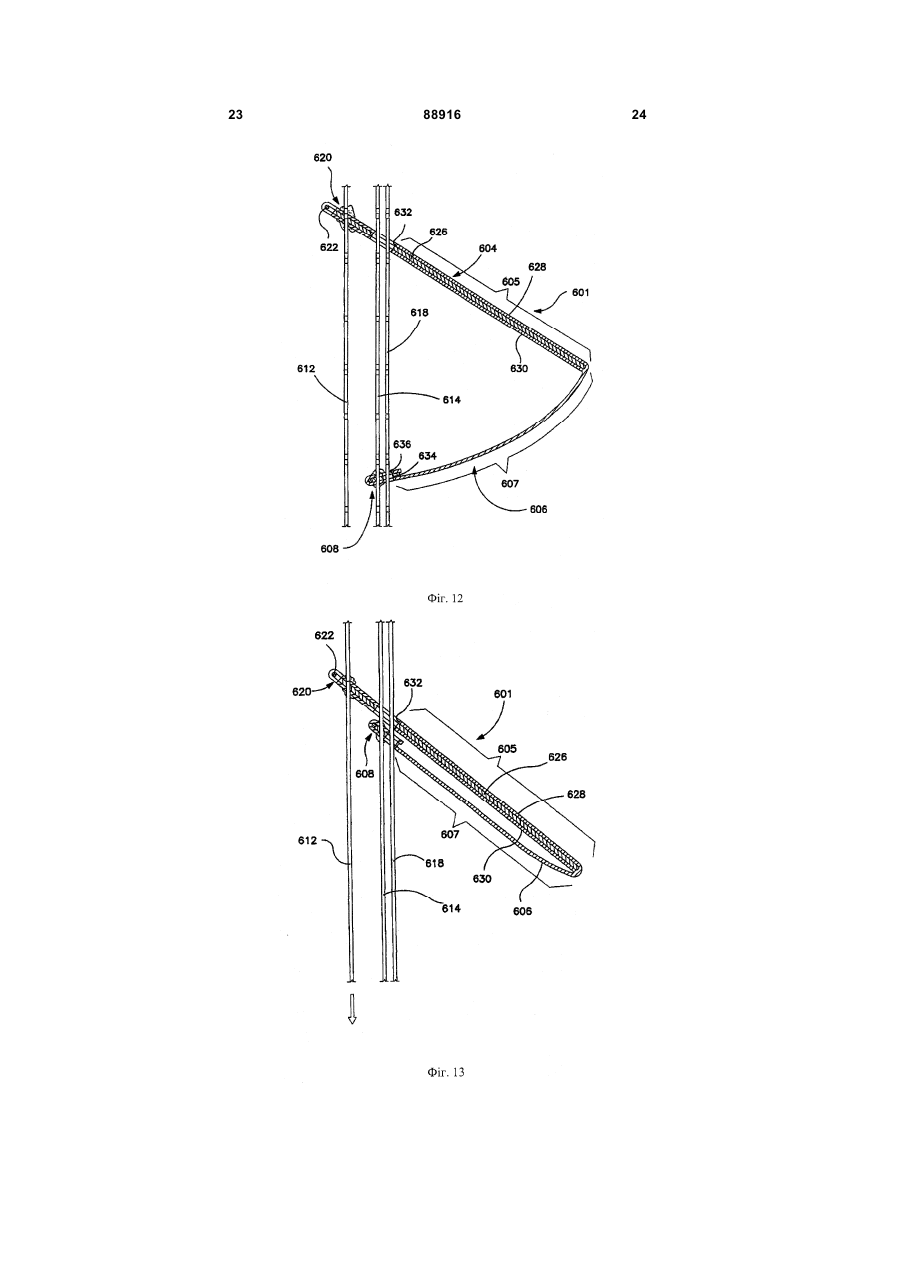

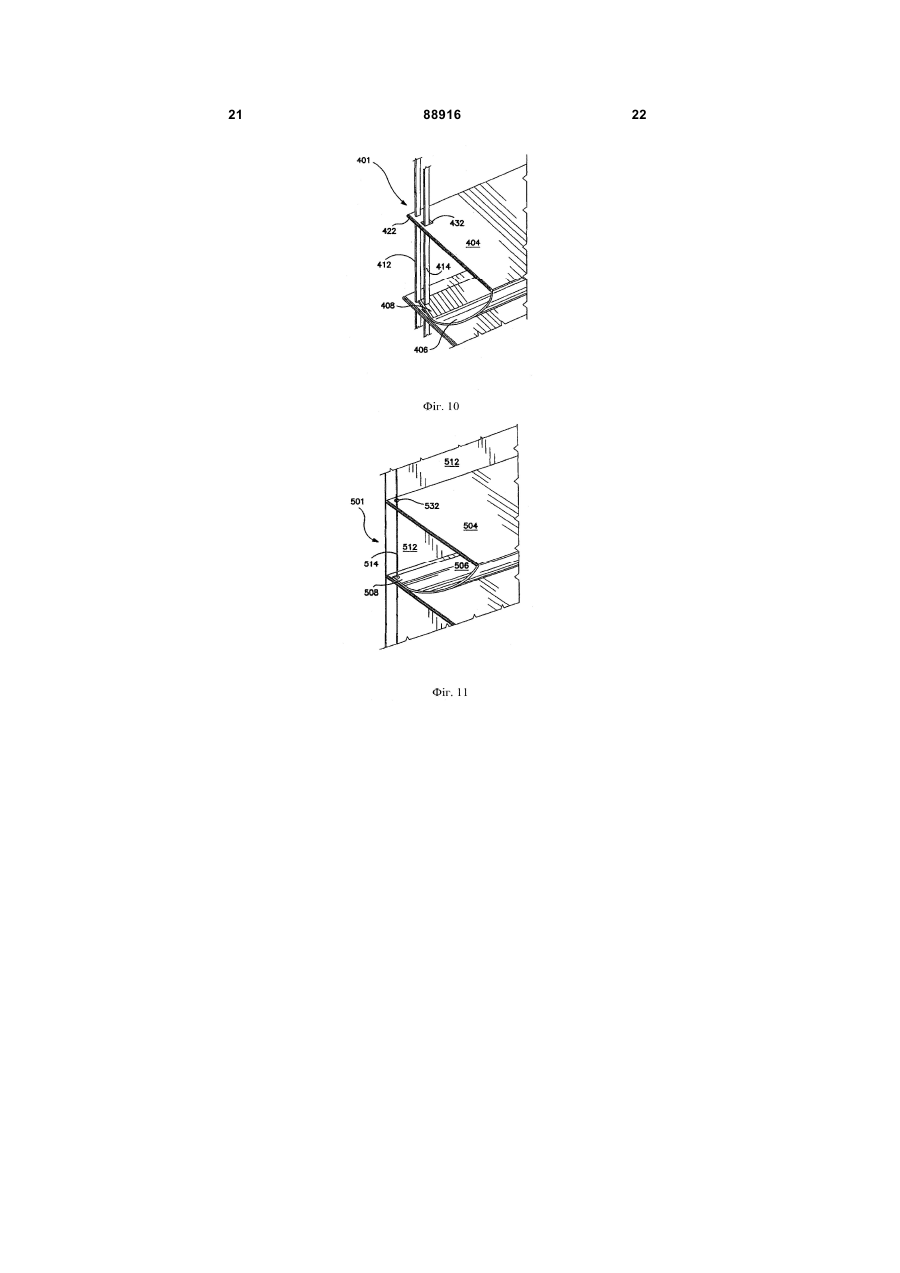

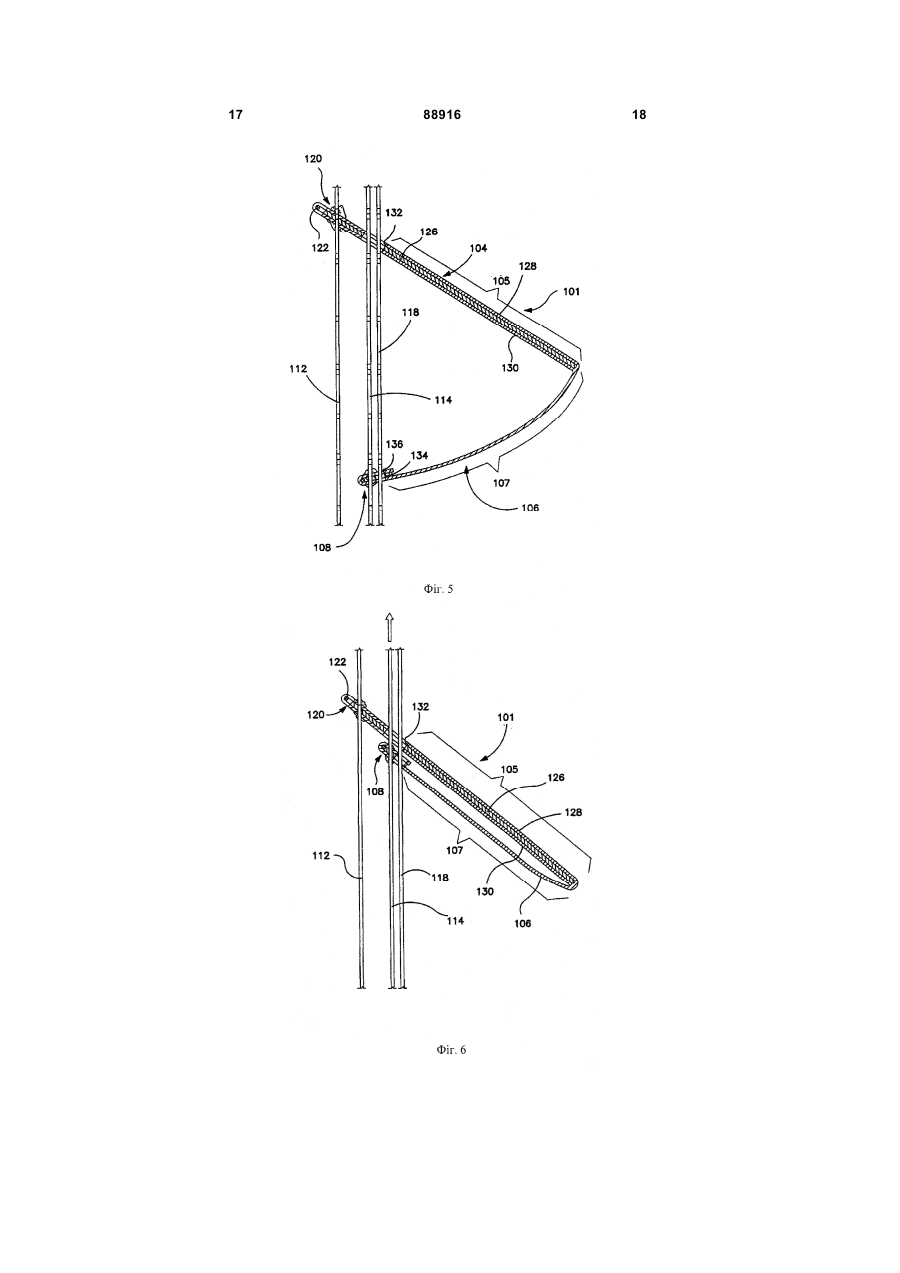

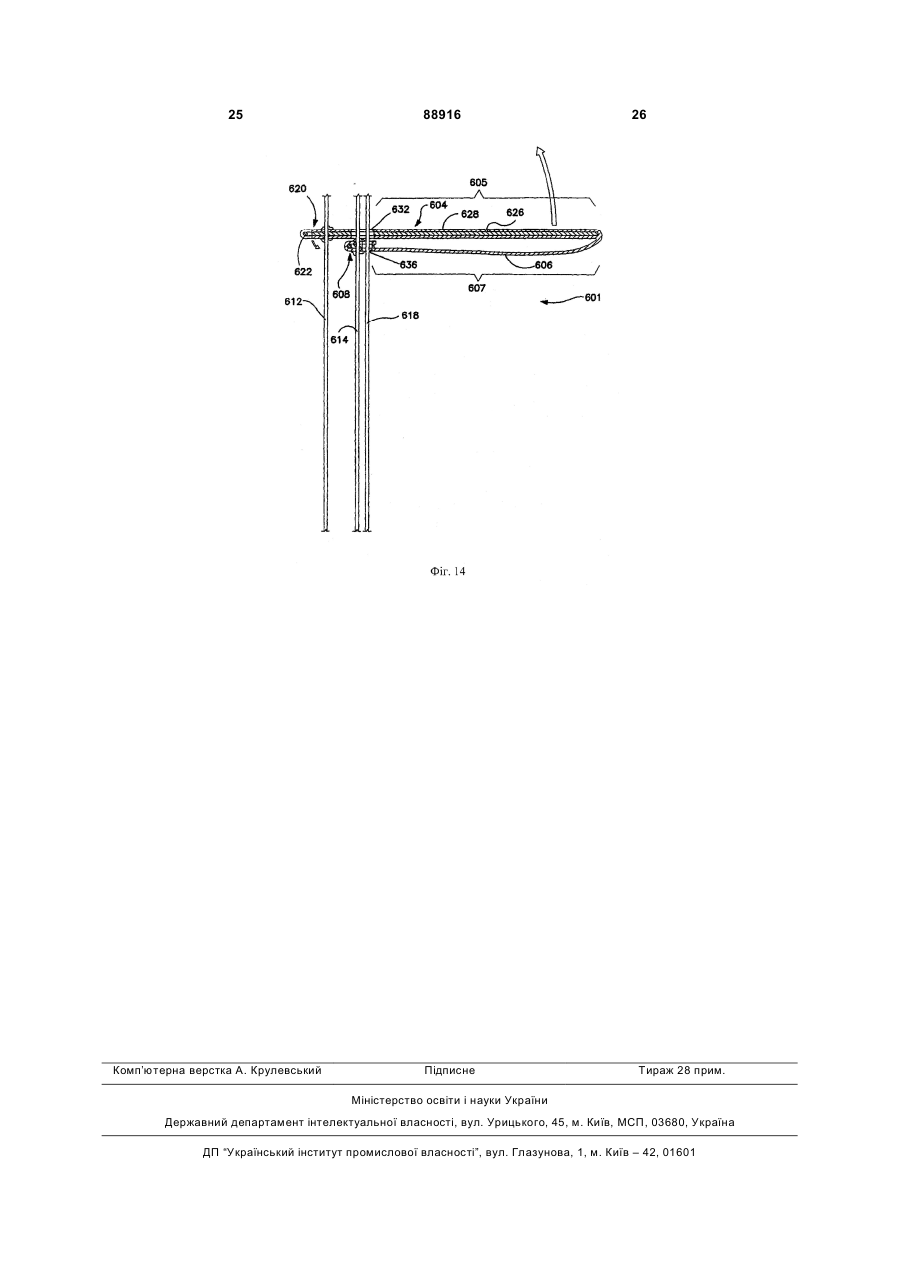

1. Віконна штора, яка містить: ряд складаних смугових секцій з можливістю їх регулювання із закритого стану у відкритий стан, причому кожна зі смугових секцій включає в себе жорстку першу поперечну ділянку і протилежну їй другу поперечну ділянку, що має крайову ділянку зі збільшеною жорсткістю; і механізм керування, прикріплений до жорсткої першої поперечної ділянки і другої поперечної ділянки, причому механізм керування виконаний з можливістю здійснення контрольованого регулювання ряду складаних смугових секцій шляхом переведення щонайменше однієї зі смугових секцій із закритого стану у відкритий стан за допомогою зменшення ширини та повороту смугової секції; при цьому у відкритому стані крайова ділянка зі збільшеною жорсткістю прилягає до жорсткої першої поперечної ділянки принаймні деяких зі смугових секцій. 2. Віконна штора за п. 1, в якій перша жорстка поперечна ділянка щонайменше однієї з ряду смугових секцій функціонально сполучена з вантажем для здійснення повертання смугової секції у відкритий стан. 3. Віконна штора за п. 1, в якій механізм керування включає в себе відкриваючий елемент і кріпильний елемент. 4. Віконна штора за п. 3, в якій відкриваючий елемент прикріплений до крайової ділянки зі збільшеною жорсткістю, а кріпильний елемент прикріплений до першої поперечної ділянки. 5. Віконна штора за п. 4, в якій відкриваючий елемент виконаний з можливістю піднімання відносно кріпильного елемента для встановлення ряду смугових секцій із закритого стану у відкритий стан. 6. Віконна штора за п. 3, в якій відкриваючий еле 2 (19) 1 3 гу поперечну ділянку, що має крайову ділянку зі збільшеною жорсткістю, причому механізм керування прикріплений до жорсткої першої поперечної ділянки і другої поперечної ділянки і виконаний з можливістю здійснення зменшення ширини ряду складаних смугових секцій із закритого стану у відкритий стан за допомогою зменшення відстані між першим краєм і другою крайовою ділянкою зі збільшеною жорсткістю. 19. Віконна штора за п. 18, в якій перша жорстка поперечна ділянка щонайменше однією з ряду смугових секцій функціонально сполучена з вантажем для здійснення повертання смугової секції із напіввідкритого стану у відкритий стан у напрямку відкривання. 20. Віконна штора за п. 18, в якій механізм керування включає в себе відкриваючий елемент, прикріплений до крайової ділянки зі збільшеною жорсткістю, і кріпильний елемент, прикріплений до першої поперечної ділянки. 21. Віконна штора за п. 18, в якій механізм керування включає в себе кріпильний елемент, прикріплений до крайової ділянки зі збільшеною жорсткістю, і відкриваючий елемент, прикріплений до першої поперечної ділянки. 22. Віконна штора за п. 16, в якій механізм керування містить відкриваючий елемент і кріпильний елемент, причому відкриваючий елемент і кріпильний елемент кожний містять або шнур, або смугу матеріалу. 23. Віконна штора за п. 16, в якій друга поперечна ділянка містить панель, що проходить впоперек до задньої частини віконної штори. 24. Віконна штора за п. 16, в якій друга поперечна ділянка містить жорсткий матеріал. 25. Спосіб відкривання віконної штори, яка містить механізм керування і ряд складаних смугових секцій, причому віконна штора має закритий стан, напіввідкритий стан і відкритий стан, при якому здійснюють приведення до дії механізму керування для регулювання щонайменше деяких з ряду смугових секцій із закритого стану у напіввідкритий стан шляхом зменшення ширини деяких з ряду смугових секцій; і приведення до дії механізму керування для переведення ряду смугових секцій із напіввідкритого стану у відкритий стан шляхом повертання кожної з ряду смугових секцій. 26. Спосіб за п. 25, в якому кожна з ряду смугових секцій має по суті плоский профіль, знаходячись у відкритому стані. 27. Спосіб за п. 25, в якому кожна зі смугових секцій включає в себе жорстку першу поперечну ділянку і протилежну їй другу поперечну ділянку, що має крайову ділянку зі збільшеною жорсткістю, і в якому зменшення ширини ряду смугових секцій із закритого стану в напіввідкритий стан включає зменшення відстані між першою поперечною ділянкою і крайовою ділянкою зі збільшеною жорсткістю. 28. Спосіб за п. 25, в якому кожна зі смугових сек 88916 4 цій включає в себе жорстку першу поперечну ділянку, що має перший край, і протилежну їй другу поперечну ділянку, що має крайову ділянку зі збільшеною жорсткістю, і в якому повертання кожної з ряду смугових секцій із напіввідкритого стану у відкритий стан включає регулювання взаємного положення крайової ділянки зі збільшеною жорсткістю і першого краю. 29. Віконна штора, яка містить ряд смугових секцій і механізм керування, виконаний з можливістю функціонального сполучення з кожною з ряду смугових секцій, причому кожна зі смугових секцій містить: першу поздовжню ділянку, яка містить першу зовнішню ділянку і першу крайову ділянку, при цьому перша поздовжня ділянка виконана з можливістю скріплення з механізмом керування на першій крайовій ділянці, а у першій зовнішній ділянці далі збільшують жорсткість; другу поздовжню ділянку, яка містить другу зовнішню ділянку і крайову ділянку зі збільшеною жорсткістю, причому друга поздовжня ділянка виконана з можливістю скріплення з механізмом керування на крайовій ділянці зі збільшеною жорсткістю; при цьому друга зовнішня ділянка має довжину, щонайменше по суті рівну довжині першої зовнішньої ділянки; механізм керування, що містить відкриваючий елемент і кріпильний елемент і виконаний з можливістю здійснення за його допомогою зменшення ширини щонайменше однієї з ряду смугових секцій із закритого стану в напіввідкритий стан за допомогою зближення крайової ділянки зі збільшеною жорсткістю та першої поздовжньої ділянки; причому механізм керування також виконаний з можливістю здійснення повертання щонайменше однієї з ряду смугових секцій з напіввідкритого стану у відкритий стан. 30. Віконна штора за п. 29, в якій перша поздовжня ділянка смугової секції функціонально сполучена з вантажем для повертання смугової секції з напіввідкритого стану у відкритий стан. 31. Віконна штора за п. 29, в якій відкриваючий елемент прикріплений до крайової ділянки зі збільшеною жорсткістю, а кріпильний елемент прикріплений до першої поперечної ділянки. 32. Віконна штора за п. 29, в якій кріпильний елемент прикріплений до крайової ділянки зі збільшеною жорсткістю, а відкриваючий елемент прикріплений до першої поперечної ділянки. 33. Віконна штора за п. 29, в якій механізм керування містить або відкриваючий шнур, або смугу матеріалу, або панель, що проходить упоперек до задньої частини віконної штори. 34. Віконна штора за п. 29, в якій відкриваючий елемент і кріпильний елемент виконані з можливістю їх незалежного переміщення. 35. Віконна штора за п. 29, в якій друга зовнішня ділянка має довжину більшу, ніж довжина першої зовнішньої ділянки. 5 Даний винахід стосується вдосконаленої віконної штори. Більш конкретно, даний винахід стосується віконної штори, що містить ряд смугових секцій і механізм керування, в якій смугові секції мають можливість регулювання із закритого стану у відкритий стан шляхом зменшення ширини та повертання смугових секцій. Декоративні віконні штори є популярним засобом для забезпечення ізольованості та перешкоджання проходженню світла, яке має різні форми. Двома популярними прикладами віконних штор є римські штори та венеціанські жалюзі. Типова римська штора складається з тканинного матеріалу, прикріпленого вздовж його верхнього краю до верхнього карнизу та зібраного у складки, розташовані на необхідних відстанях одна від одної, щоб отримати ряд м'яких згинів упоперек лицьового боку полотна тканини, які надають шторі, що спадає каскадом або м'якими складками, зовнішнього вигляду. Римські штори виконані таким чином, що, коли вони підіймаються, штора збирається знизу загалом горизонтальними згинами або складками, поки уся штора не розташується поруч з верхнім карнизом. Керування шторами здійснюється за допомогою різних шнурів або ланцюжків, які застосовуються разом з напрямними, прикріпленими до штори. Типова римська штора, однак, має недолік, що полягає у тому, що неможливе створення просвітів у полотні віконної штори, якщо є бажання пропустити світло до кімнати, без підняття низу або опускання верху всієї віконної штори, як це здійснюється у венеціанських жалюзі за допомогою нахилу планок жалюзі, що призводить до небажаної істотної втрати ізольованості. Тому, бажано забезпечити можливість формування просвітів у шторі для проходження світла крізь неї, але без необхідності піднімання або опускання всієї штори, зберігаючи при цьому відносно високу міру ізольованості. Стандартні венеціанські жалюзі типово включають у себе верхній карниз, нижній карниз, ряд планок, підіймальний механізм, що включає декілька підіймальних шнурів, і нахиляючий або регулювальний механізм, що включає декілька мотузкових східців. Підіймальний елемент типово містить шнури, які розташовані симетрично збоку жалюзі, для врівноваження нижнього карнизу та планок, щобвони опускалися або підіймалися синхронно. За допомогою підіймальних шнурів нижній карниз і планки, за бажанням, підіймаються або опускаються відносно верхнього карнизу. Планки можуть бути нахилені у напрямку вгору або у напрямку вниз за допомогою нахиляючого механізму, який регулює мотузкові східці. Для цього кожні східці загалом включають у себе передню частину і задню частину, і вертикально розташовані елементи або мотузки, сполучені одна з одною рядом рознесених по вертикалі поперечних східців. На кожні поперечні східці між вертикально розташованими елементами східців спирається поздовжній бік планки. Верхній карниз загалом включає в себе даний нахиляючий або регулювальний механізм для переміщення східців, так що вертикально розташовані елементи кожних східців 88916 6 переміщуються у протилежних вертикальних напрямках відносно одна одної, щоб повернути кожну планку навколо її поздовжньої осі. За допомогою зміни кута нахилу вищезгаданих планок, кількість і напрям світла, що проходить у кімнату крізь венеціанські жалюзі, може керуватися та регулюватися. Венеціанські жалюзі, однак, мають естетичний недолік, що полягає у тому, що східці частково видимі і з лицьового бокую, і позаду жалюзі, коли вони знаходяться у закритому стані. Це небажаним чином порушує цілісний зовнішній вигляд віконної штори. Крім того, отвори для підіймальних і поворотних шнурів можуть також бути видимими, коли венеціанські жалюзі закриті. Це знову зменшує естетичну привабливість віконної штори, а також дозволяє світлу додатково проникати до кімнати, навіть коли планки жалюзі закриті. Завданням даного винаходу є створення вдосконаленої віконної штори, яка усуває вказані недоліки і яка дозволяє формувати просвіти у віконній шторі, такій як венеціанські жалюзі, і при цьому також приховує з виду механізм керування. Даний винахід також стосується способу керування віконною шторою. Віконна штора, згідно з даним винаходом, включає у себе ряд складаних смугових секцій. Кожна з цих смугових секцій має можливість регулювання з закритого стану у відкритий стан за допомогою механізму керування та включає у себе жорстку першу поперечну ділянку та протилежну їй другу поперечну ділянку, що має крайову ділянку зі збільшеною жорсткістю. Друга поперечна ділянка може складатися з гнучкого матеріалу, такого як тканина, або може включати в себе жорсткий матеріал, такий самий, як у першій поперечній ділянці. Жорсткість поперечних ділянок може бути збільшена будь-яким способом, наприклад, вставленням у них елемента жорсткості, такого як легка пластикова планка, або використовуючи тканину зі збільшеною жорсткістю, тканину з напиленим на неї покриттям, і т. п. У переважному варіанті здійснення, механізм керування включає в себе відкриваючий елемент, прикріплений до крайової ділянки другої поперечної ділянки, і кріпильний елемент, прикріплений до першої поперечної ділянки. Відкриваючим елементом може бути шнур, смужка матеріалу, і т. п. Аналогічним чином, кріпильним елементом може бути шнур, смужка матеріалу, панель, розташована впоперек задній частині віконної штори, і т. п. Знаходячись у закритому стані, віконна штора не має або має мінімальну кількість просвітів між смуговими секціями, так що проходження світла значною мірою або повністю блоковано. Крім того, кріпильний і відкриваючий елементи переважно приховані з виду, якщо дивитися з переднього або лицьового боку віконної штори. У відкритому стані віконна штора переважно має зовнішній вигляд венеціанських жалюзі, ряд планок яких знаходяться у повністю відкритому положенні. Іншими словами, кожна зі смугових секцій у відкритому стані переважно має по суті плоский профіль і розташовується перпендикулярно довжині штори. Крім 7 закритого стану та відкритого стану, віконна штора має проміжний між ними напіввідкритий стан. Регулювання віконної штори із закритого стану у напіввідкритий стан виконується за допомогою зменшення ширини ряду смугових секцій. Переважно, це включає в себе зменшення відстані між першою поперечною ділянкою і крайовою ділянкою зі збільшеною жорсткістю ряду смугових секцій. Наприклад, якщо відкриваючий елемент прикріплений до нижнього краю ряду смугових секцій, то, коли відкриваючий елемент підіймається, нижній край кожної смугової секції також підіймається відносно верхнього краю, до якого прикріплений кріпильний елемент, і розташовується позаду передньої частині смугової секції, так що просвіти, утворені у поверхні віконної штори, дозволяють пройти крізь неї світлу. Альтернативно, відкриваючий елемент може бути прикріплений до верхнього краю кожної смугової секції, і кріпильний елемент прикріплений до нижнього краю, так що коли відкриваючий елемент опускається відносно кріпильного елемента, ширина смугових секцій зменшується. Додатково до можливості переміщувати відкриваючий елемент відносно кріпильного елемента, може також бути можливість переміщувати кріпильний елемент, зберігаючи при цьому нерухомість відкриваючого елемента, або переміщувати їх обох, і кріпильний елемент і відкриваючий елемент, або одночасно або незалежно один від одного. Ширина ряду смугових секцій може зменшуватися за допомогою будь-якого з цих способів, поки вони не будуть встановлені у напіввідкритий стан, в якому крайова ділянка зі збільшеною жорсткістю другої поперечної ділянки розташовується поруч і переважно стикається з жорсткою першою поперечною ділянкою. Регулювання ряду смугових секцій з напіввідкритого стану у відкритий стан здійснюється шляхом повертання кожної з ряду смугових секцій за допомогою переміщення крайової ділянки зі збільшеною жорсткістю відносно першого краю першої поперечної ділянки. У переважній формі перші жорсткі поперечні ділянки смугових секцій функціонально сполучені з вантажем для переведення кожної зі смугових секцій у відкрите положення. Даний винахід пропонує віконну штору, яка дуже пристосовується, що дає користувачеві можливість зменшувати ширину смугових секцій віконної штори, яка має зовнішній вигляд штори у римському стилі, при цьому також даючи можливість користувачеві нахиляти смугові секції, щоб повністю відкрити віконну штору. У деяких варіантах здійснення даний винахід також дає користувачеві можливість вибирати конкретні смугові секції віконної штори, які будуть відкриті або закриті. Суть винаходу пояснюється на кресленнях, на яких зображено: Фіг.1 - вигляд у перспективі спереду переважного варіанту здійснення віконної штори згідно з даним винаходом, що знаходиться у закритому стані; Фіг.2 - вигляд збоку віконної штори, показаної на Фіг.1; Фіг.3 - вигляд збоку віконної штори, показаної на Фіг.1, у напіввідкритому стані; 88916 8 Фіг.4 - вигляд збоку віконної штори, показаної на Фіг.1, у відкритому стані; Фіг.5 - збільшений вигляд збоку у розрізі переважної смугової секції варіанту здійснення віконної штори, у закритому стані; Фіг.6 - збільшений вигляд збоку у розрізі смугової секції, показаної на Фіг.5, у напіввідкритому стані; Фіг.7 - збільшений вигляд збоку у розрізі смугової секції, показаної на Фіг.5, у відкритому стані; Фіг.8 - вигляд збоку альтернативного варіанту здійснення віконної штори згідно з даним винаходом, що знаходиться у закритому стані, другі поперечні ділянки якої мають збільшену жорсткість; Фіг.9 - вигляд збоку іншого альтернативного варіанту здійснення віконної штори згідно з даним винаходом, що знаходиться у закритому стані, яка має профільовані другі поперечні ділянки; Фіг.10 - збільшений вигляд у перспективі спереду іншого альтернативного варіанту здійснення смугових секцій віконної штори згідно з даним винаходом, в якій у механізмі керування використовуються смужки матеріалу; Фіг.11 - збільшений вигляд у перспективі спереду іншого альтернативного варіанту здійснення смугових секцій віконної штори згідно з даним винаходом, в якій у механізмі керування використовується панель; Фіг.12 - збільшений вигляд збоку у розрізі переважної смугової секції іншого варіанту здійснення віконної штори, у закритому стані; Фіг.13 - збільшений вигляд збоку у розрізі смугової секції, показаної на Фіг.12, у напіввідкритому стані; і Фіг.14 - збільшений вигляд збоку у розрізі смугової секції, показаної на Фіг.12, у відкритому стані. Описаний тут винахід допускає його здійснення у багатьох різних формах. Показані на кресленнях і описані далі детально є переважними варіантами здійснення винаходу. Однак потрібно розуміти, що даний опис є поясненням на прикладі принципів винаходу та не обмежує винахід показаними варіантами здійснення. На Фіг.1 і Фіг.2 показаний переважний варіант здійснення віконної штори за даним винаходом, що знаходиться у закритому положенні. Віконна штора 100 включає у себе ряд складаних смугових секцій 102, кожна з яких має можливість регулювання механізмом керування із закритого стану у відкритий стан. Кожна з ряду смугових секцій 102 включає у себе жорстку першу поперечну ділянку 104 і протилежну їй другу поперечну ділянку 106, що має крайову ділянку 108 зі збільшеною жорсткістю. Ряд смугових секцій 102 підвішується до верхньої планки 110 за допомогою механізму керування, наприклад, за допомогою кріпильного елемента 112 і відкриваючого елемента 114. Кріпильний елемент 112 прикріплений до задньої частини або першого краю 120 першої поперечної ділянки 104 кожної з ряду смугових секцій 102. Відкриваючий елемент 114 прикріплений до крайової ділянки 108 зі збільшеною жорсткістю другої поперечної ділянки 106 кожної з ряду смугових секцій 102. Конкретний спосіб кріплення кріпильного елемента 112 і 9 відкриваючого елемента 114 до рядів може бути різним, наприклад кріплення за допомогою приклеювання, ультразвукового зварювання, переплітання, обв'язування і т.п. Кріплення може також бути отримано за допомогою обмеження переміщення ділянок смугових секцій відносно кріпильного елемента і відкриваючого елемента за допомогою стопорних механізмів, розміщених на кріпильному та регулюючому елементах. Кріплення може бути здійснене за допомогою анкерного елемента, наприклад, типу стержня, вмонтованого у смугову секцію, до якого прив'язуються кріпильний елемент і відкриваючий елемент. Такий стержень може також вставлятися в отвори, сформовані у кріпильному та відкриваючому елементах, щоб таким чином забезпечити кріплення. У даному варіанті здійснення механізм керування також включає в себе замок 116 шнура, розташований у верхньому карнизі, через який проходить відкриваючий елемент 114. Приведення до дії механізму керування здійснюється користувачем шляхом розблокування замка, піднімання або опускання, наскільки потрібно, відкриваючого елемента 114, і блокування замка. Механізм керування може альтернативно містити будь-який відповідний механізм для керованого підняття або опускання відкриваючого елемента, наприклад такий, як стандартно застосовний у венеціанських жалюзі та римських шторах. Механізм керування може також включати в себе підіймальний шнур 118 для підняття всіх смугових секцій 102 віконної штори 100. Як показано на кресленні, у закритому стані віконна штора не має або має мінімальні просвіти, так що проходження світла значною мірою або повністю блоковано. Зокрема, крайова ділянка 108 зі збільшеною жорсткістю розташована нижче першого краю 120 першої поперечної ділянки нижнього суміжного ряду. Відповідно, кріпильний елемент 112 і відкриваючі елементи 114 також приховані з виду, якщо дивитися з переднього або лицьового боку віконної штори. Як показано на Фіг.3, регулювання віконної штори 100 із закритого стану в напіввідкритий стан виконується за допомогою зменшення ширини профілю кожної з ряду смугових секцій 102. Переважно, це включає в себе зменшення відстані або зменшення ширини зазору між першою поперечною ділянкою 104 і крайовою ділянкою 108 зі збільшеною жорсткістю ряду смугових секцій 102. Наприклад, коли відкриваючий елемент 114 підіймається, крайова ділянка 108 зі збільшеною жорсткістю кожної зі смугових секцій 102 також підіймається відносно першої поперечної ділянки 104 і розташовується позаду передньої частини смугової секції, так що просвіти, утворені в поверхні віконної штори 100, дозволяють проходити світлу. Як показано на кресленні, віконна штора 100 знаходиться у напіввідкритому стані, коли крайова ділянка 108 зі збільшеною жорсткістю другої поперечної ділянки 106 стикається з жорсткою першою поперечною ділянкою 104. У напіввідкритому стані кожна зі смугових секцій нахилена у напрямку вниз. Як показано на Фіг.4, регулювання ряду смуго 88916 10 вих секцій з напіввідкритого стану у відкритий стан здійснюється шляхом повертання кожної з ряду смугових секцій 102 навколо першого краю 120 першої поперечної ділянки за допомогою підіймання крайової ділянки 108 зі збільшеною жорсткістю відносно нього. У переважній формі, перші жорсткі поперечні ділянки 104 смугових секцій 102 функціонально сполучені з вантажем 122 для здійснення повертання кожної зі смугових секцій у відкритий стан. Більш докладний опис кожної зі смугових секцій віконної штори 100 буде зроблений на прикладі смугової секції 101, показаної на Фіг.5. Смугова секція 101 виготовлена з тканинного матеріалу і має протилежні поперечні ділянки 104 і 106. Кожна з поперечних ділянок 104 і 106 включає в себе зовнішню ділянку 105 і 107, відповідно. У даному варіанті здійснення, перша поперечна ділянка 104 включає в себе елемент жорсткості, такий як жорстка планка 126, який розміщений між шарами 128 і 130 тканини. Далі, у першій поперечній ділянці 104 сформований отвір 132. На першому краї 120 першої поперечної ділянки 104 розташований вантаж 122. Кріпильний елемент 112 прикріплений до першого краю120, у той час як відкриваючий елемент 114 і підіймальний шнур 118 проходять через отвір 132 і, таким чином, не прикріплені до першої поперечної ділянки 104. Вантаж 122, у даному варіанті здійснення, вмонтований у перший край 120 і являє собою, наприклад, стержень з більш важкого матеріалу. Альтернативно, вантаж може бути обтиснений або іншим чином закріплений навколо першого краю. Як ще один варіант, вантажем може служити нижній карниз, який функціонально сполучений з кожною зі смугових секцій. У даному варіанті здійснення, друга поперечна ділянка 106 виготовлена з гнучкого матеріалу, такого як тканина. Друга поперечна ділянка 106 також включає в себе крайову ділянку 108 зі збільшеною жорсткістю, що має смуговий елемент 134. У крайовій ділянці 108 зі збільшеною жорсткістю сформований отвір 136, крізь який проходить підіймальний шнур 118. Відкриваючий елемент 114 прикріплений до крайової ділянки 108 зі збільшеною жорсткістю. Кріпильний елемент 112 проходить позаду відносно другої поперечної ділянки 106. На кресленні зображено, що підіймальний елемент 118 розміщений спереду відносно відкриваючого елемента, але це не є необхідним. Підіймальний елемент 118 також показаний таким, що проходить крізь отвір 136. Це є переважним, але не необхідним. При пропусканні підіймального елемента 118 крізь отвір він виступає як напрямний елемент для ряду смугових секцій і забезпечує велику стійкість віконної штори. У даному варіанті здійснення, смугові секції віконної штори повинні мати у відкритому стані по суті плоский профіль. Самі по собі зовнішня ділянка 107 другої поперечної ділянки 106 і зовнішня ділянка 105 першої поперечної ділянки 104 мають по суті однакову довжину. Як буде пояснено більш детально далі, оскільки зовнішня ділянка 105 і зовнішня ділянка 107 мають по суті однакову довжину, то, коли смугові секції знаходяться у відкритому стані, перша і друга поперечні ділянки 104, 11 106 будуть прилягати одна до одної і мати загалом плоский профіль. Як показано на Фіг.6, коли відриваючий елемент 114 підіймається, друга зовнішня ділянка 107 другої поперечної ділянки 106 розташовується позаду першої зовнішньої ділянки 105 першої поперечної ділянки 104, тим самим зменшуючи ширину профілю смугової секції 101 і створюючи просвіт. Коли крайова ділянка 108 зі збільшеною жорсткістю другої поперечної ділянки 106 стикається з першою поперечною ділянкою 104, досягається напіввідкритий стан. Як показано у даному варіанті здійснення, у напіввідкритому стані зовнішні ділянки 105 і 107 першої і другої поперечної ділянок 104 і 106, відповідно, прилягають одна до одної. Як показано на Фіг.7, коли відкриваючий елемент 114 підіймається ще вище, перша поперечна ділянка 104 повертається або обертається по суті навколо першого краю 120. Як показано на кресленні, зовнішня ділянка 105 першої поперечної ділянки 104 обертається у напрямку вгору, що подібно за результатом, якого досягається, до нахилу планок венеціанських жалюзі, однак до такого, що виконується іншим чином. Замість того, щоб використовувати східці для нахилу планок, як у венеціанських жалюзі, що вимагає протилежно напрямленого руху шнурів підвішування, відкриваючий елемент 114 підіймається, щоб отримати зусилля, достатнє для подолання ваги зовнішньої ділянки 107 і зовнішньої ділянки 105 смугової секції 101. Обертанню сприяє вантаж 122, який сприяє врівноважуванню більшої ваги зовнішньої ділянки 107. Як показано на кресленні, відносно плоский профіль смугових секцій, коли вони повернені, дозволяє відкрити більшу частину площі поверхні віконної штори для пропускання світла. У варіантах здійснення, розглянутих досі, друга поперечна ділянка смугових секцій була виготовлена з гнучкого матеріалу, наприклад, такого як тканина, так що вона висить вільно або утворює драпіровку. Альтернативно, жорсткість другої поперечної ділянки може бути збільшена, або ж вона може бути профільована для отримання іншого бажаного зовнішнього вигляду з естетичної точки зору. Наприклад, на Фіг.8 показаний варіант здійснення даного винаходу, в якому жорсткість другої поперечної ділянки збільшена. Як у попередньому варіанті здійснення, віконна штора 200 включає в себе верхній карниз 210, кріпильний елемент 212, відкриваючий елемент 214 і підіймальний шнур 218. У даному варіанті здійснення, віконна штора 200 включає в себе другу поперечну ділянку 206, жорсткість якої збільшена подібно до першої поперечної ділянки 204. Замість зовнішнього вигляду у формі драпіровки, отриманий зовнішній вигляд у формі правильної плісировки. Переважно, перша поперечна ділянка 204 має трохи більшу ширину, ніж друга поперечна ділянка 206, так що, коли крайова ділянка 208 зі збільшеною жорсткістю другої поперечної ділянки 206 стикається з першою поперечною ділянкою 204, перша поперечна ділянка і друга поперечна ділянка розташовуються одна над одною з отриманням по суті плоского 88916 12 профілю. У переважному варіанті здійснення жорсткість другої поперечної ділянки 206 і першої поперечної ділянки 204 збільшена за допомогою розміщення у них елемента жорсткості, такого як пластикова смуга. Ще один інший варіант здійснення віконної штори 300 згідно з даним винаходом показаний на Фіг.9. І у цьому випадку віконна штора 300 включає в себе верхній карниз 310, кріпильний елемент 312, відкриваючий елемент 314 і підіймальний шнур 318. У даному варіанті здійснення друга поперечна ділянка 306 виготовлена з гнучкого тканинного матеріалу. Друга поперечна ділянка, залишаючись гнучкою, профільована за допомогою спеціального тканого малюнка або спеціальної обробки тканини для отримання бажаної форми. Іншими словами, замість того, щоб вільно висіти або утворювати драпіровку, тканина зберігає конкретну форму, коли штора знаходиться у закритому стані. Подібно до інших описаних варіантів здійснення, зовнішня ділянка 305 першої поперечної ділянки 304 має по суті ту саму довжину, що і зовнішня ділянка 307 другої поперечної ділянки 306, так що коли крайова ділянка 308 зі збільшеною жорсткістю другої поперечної ділянки 306 стикається з першою поперечною ділянкою 304, тобто коли досягається напіввідкритий стан, зовнішні ділянки 305 і 307 прилягають одна до одної, формуючи по суті плоский профіль. Подальше переведення у відкритий стан виконується способом, аналогічним до розглянутого вище. Два додаткових варіанти здійснення віконних штор згідно з даним винаходом показані на Фіг.10 і Фіг.11. Представлена на Фіг.10 віконна штора подібна до показаної на Фіг.1. Однак вона відрізняється тим, що кріпильний елемент 412 і відкриваючий елемент 414 кожної з смугових секцій, таких як смугова секція 401, сформовані з вузьких смуг матеріалу. Як показано на кресленні, відкриваючий елемент 414 проходить крізь отвір 432, сформований у першій поперечній ділянці 404, і кріпильний елемент 412 прикріплений до першої поперечної ділянки 404. Відкриваючий елемент 414 потім прикріплюється до крайової ділянки 408 зі збільшеною жорсткістю другої поперечної ділянки 406. Як і в попередніх варіантах здійснення, конструкція включає в себе також вантаж 422. На Фіг.11 у віконній шторі, що містить ряд смугових секцій, таких як смугова секція 501, як кріпильний елемент використовується панель 512, що проходить упоперек до задньої частини віконної штори 500. Панель 512 може бути виготовлена з будь-якої необхідної тканини, такої як світлопроникна тканина, що дозволяє проходити світлу, зберігаючи при цьому приватність навіть тоді, коли ряд смугових секцій 502 знаходиться у відкритому стані. Відкриваючий елемент 514 містить шнур, який проходить крізь отвір 532, сформований у першій поперечній ділянці 504, і який прикріплений до крайової ділянки 508 зі збільшеною жорсткістю другої поперечної ділянки 506. Інший варіант здійснення віконної штори згідно з даним винаходом показаний на Фіг.12-14. У варіантах здійснення, розглянутих досі, зме 13 ншення ширини та нахилення різних смугових секцій виконується шляхом відповідного підіймання відкриваючим елементом крайової ділянки зі збільшеною жорсткістю відносно жорсткої першої поперечної ділянки. Як показано на Фіг.12-14, зменшення ширини і нахилення різних смугових секцій віконної штори, таких як смугова секція 601, виконується за допомогою опускання жорсткої першої поперечної ділянки 604 відносно крайової ділянки 608 зі збільшеною жорсткістю. Кожна з поперечних ділянок 604 і 606 включає в себе зовнішню ділянку 605 і 607, відповідно. У першій поперечній ділянці 604 далі сформований отвір 632, і вона включає в себе елемент 626 жорсткості, розташований між двома ділянками тканини 628 і 630. На першому краї 620 першої поперечної ділянки 604 розташований вантаж 622. Відкриваючий елемент 614 прикріплений до першого краю 620, у той час як кріпильний елемент 612 і підіймальний шнур 618 проходять крізь отвір 632 і, таким чином, не прикріплені до першої поперечної ділянки 604. Друга поперечна ділянка 606 включає в себе крайову ділянку 608 зі збільшеною жорсткістю, і у ній сформований отвір 636, крізь який проходить підіймальний шнур 618. Кріпильний елемент 612 прикріплений до даної крайової ділянки 608 зі збільшеною жорсткістю. Відкриваючий елемент 614 розташований позаду відносно другої поперечної ділянки 606. Переважно, кріпильний елемент 612 і підіймальний шнур 618 приєднані до нижнього карнизу, так, як це показано на Фіг.1. Як показано на Фіг.13, коли відкриваючий елемент 614 опускається, друга зовнішня ділянка 607 другої поперечної ділянки 606 проходить по 88916 14 заду першої зовнішньої ділянки 605 першої поперечної ділянки 604, тим самим зменшуючи ширину профілю смугової секції 601 і створюючи просвіт між суміжними смуговими секціями. Напіввідкритий стан, як і в попередніх варіантах здійснення, досягається тоді, коли крайова ділянка 608 зі збільшеною жорсткістю другої поперечної ділянки 606 стикається з першою поперечною ділянкою 604. Як показано на Фіг.14, коли відкриваючий елемент 614 опускається далі, перша поперечна ділянка 604 повертається або обертається навколо крайової ділянки 608 зі збільшеною жорсткістю. Вантаж 622 також сприяє даному обертанню за допомогою врівноважування більшої ваги зовнішніх ділянок 605 і 607. Опційно кожна зі смугових секцій віконної штори може включати в себе замкові елементи, що дає можливість користувачеві вибрати конкретні смугові секції, які будуть функціонально сполучені з механізмом керування. Дивись, наприклад, заявку, що знаходиться одночасно на розгляді, "Fastener Module For а Window Covering and Method For Opening Selected Rows of the Window Covering", Fu-Lai Yu, Chin-Tien Huang і Shun-Chi Yu, яка включена у даний опис як посилання. Тут тільки вибрані смугові секції переміщаються із закритого стану у відкритий стан при приведенні до дії механізму керування. Слід розуміти, що наведений вище опис представлений для ілюстрації, але не обмеження. Інші варіанти, що знаходяться у межах суті та обсягу даного винаходу, будуть легко виявлені фахівцями у даній галузі техніки. 15 88916 16 17 88916 18 19 88916 20 21 88916 22 23 88916 24 25 Комп’ютерна верстка А. Крулевський 88916 Підписне 26 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
