Система для вирощування рослин

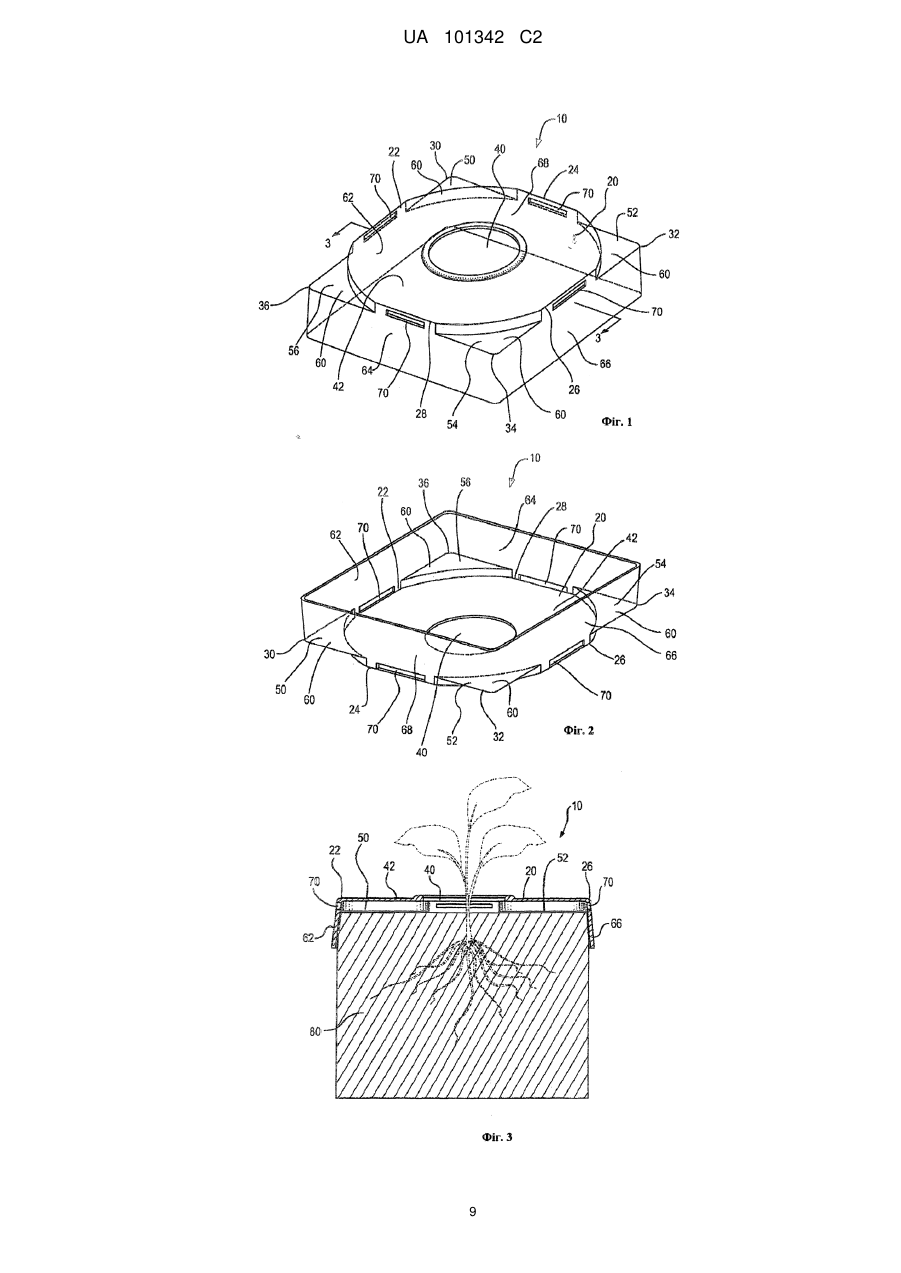

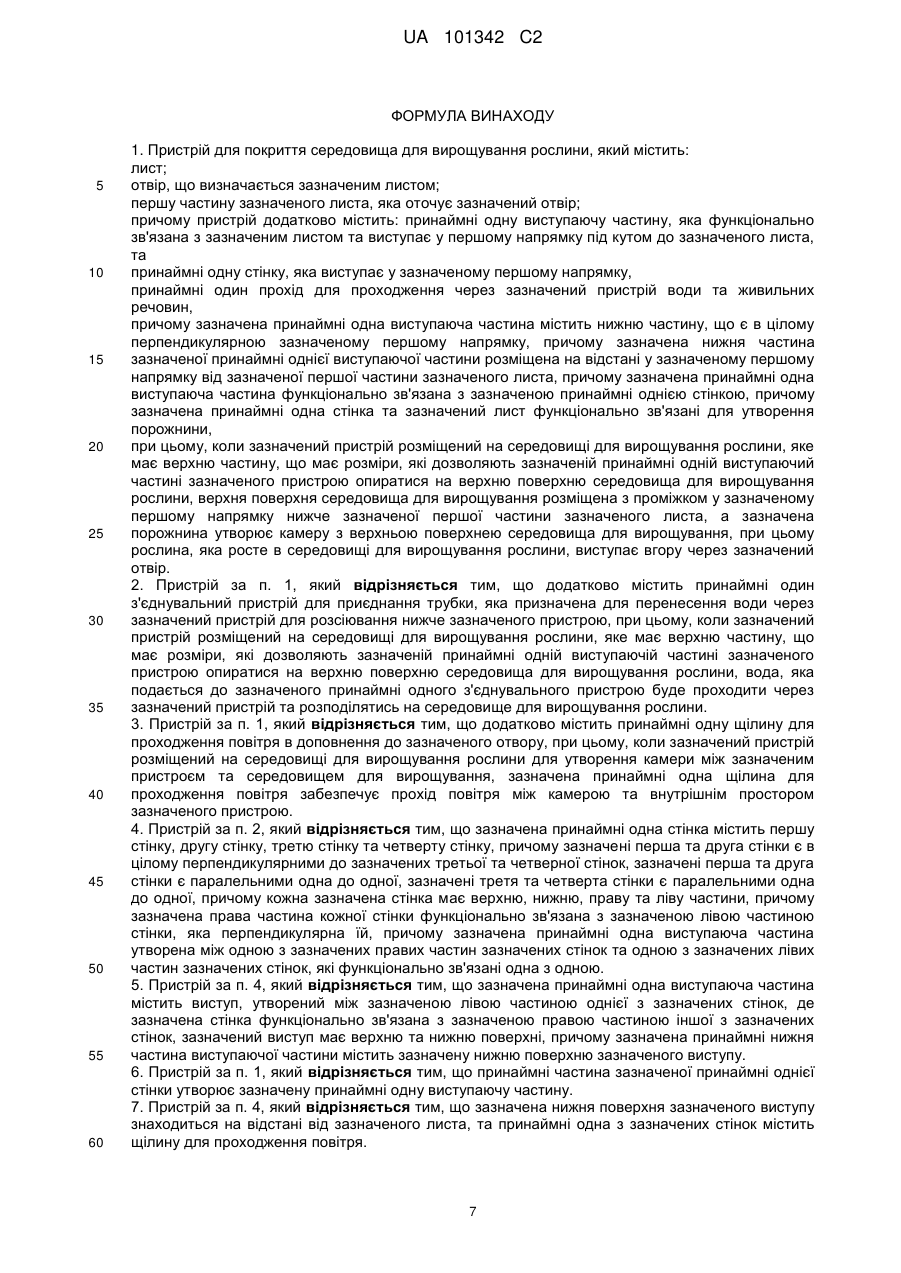

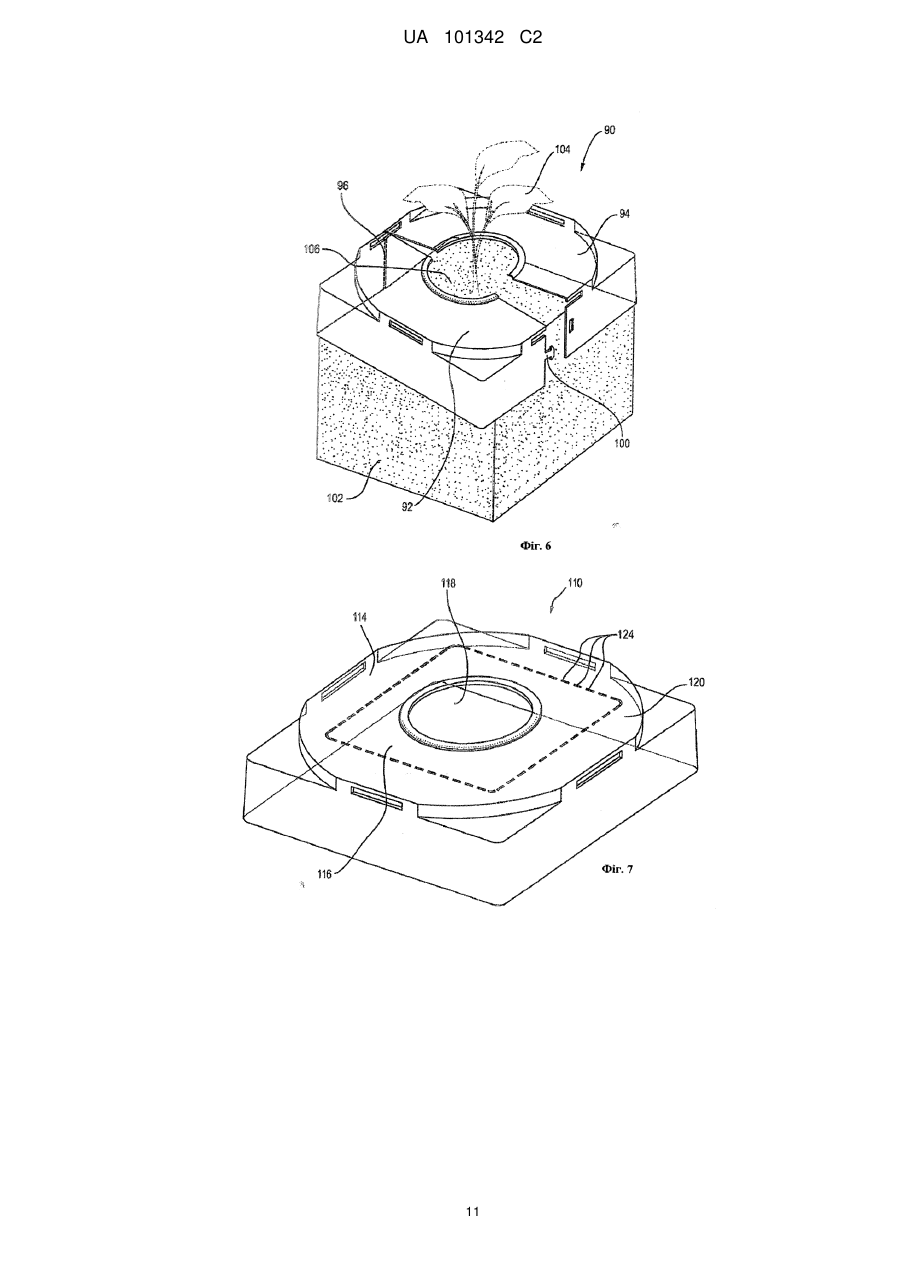

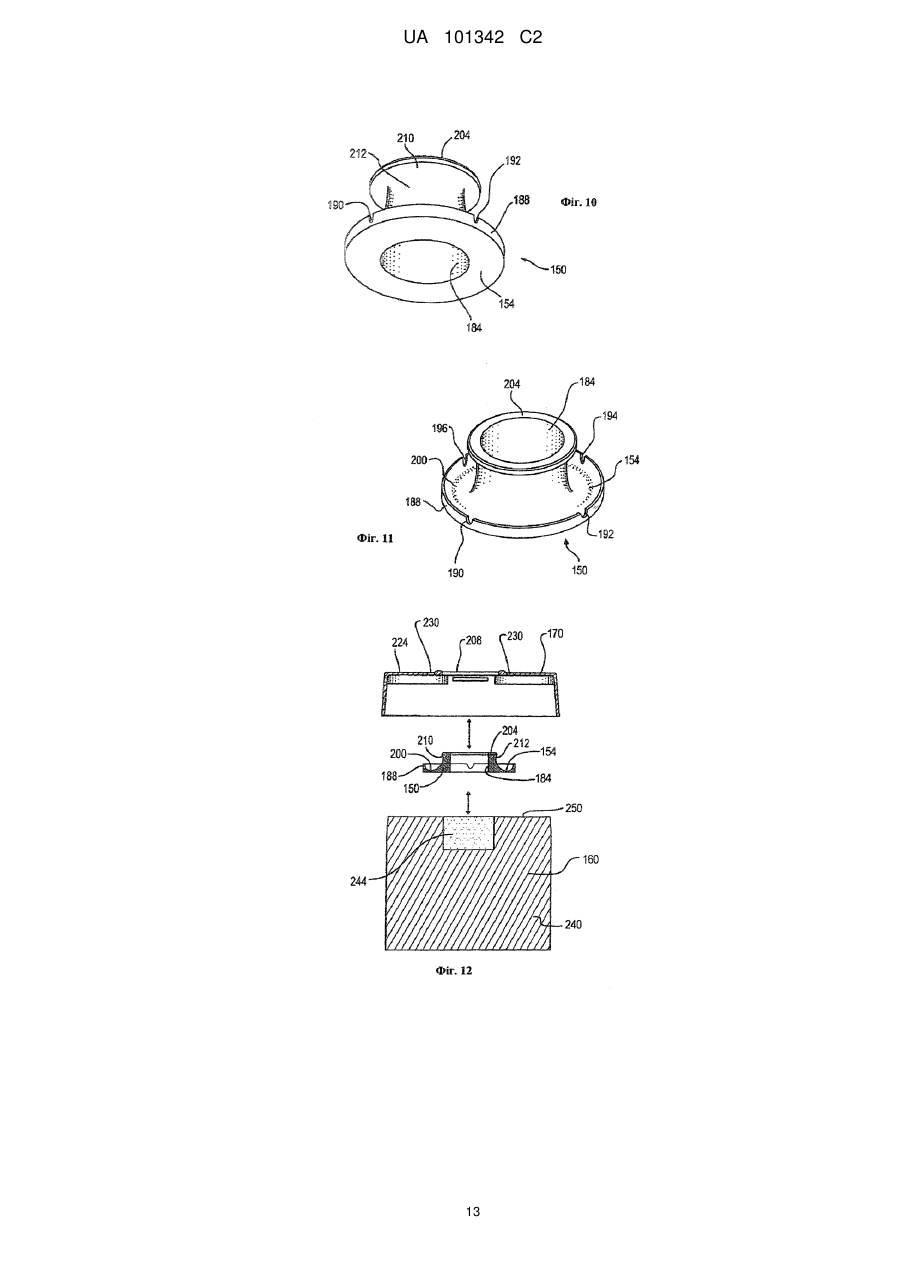

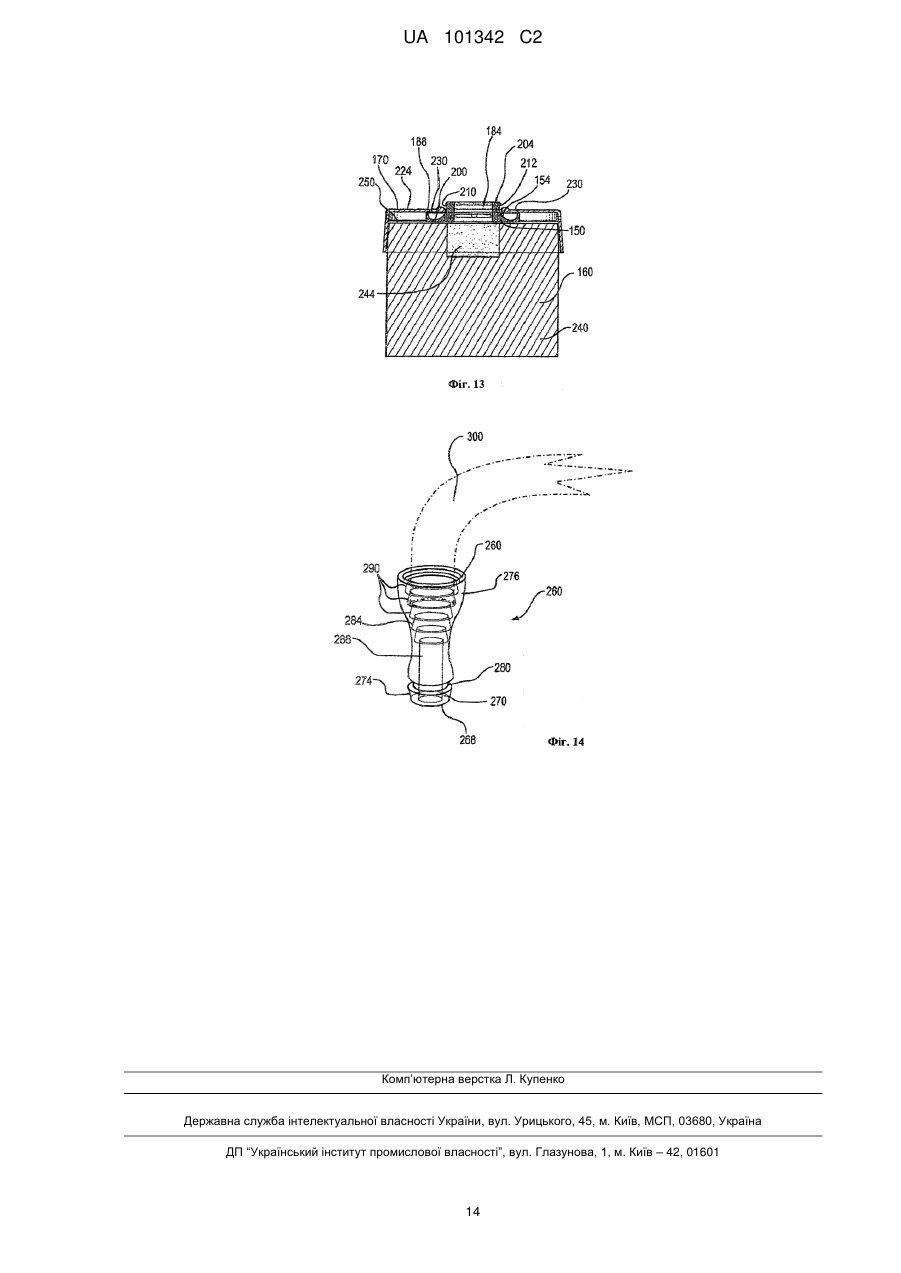

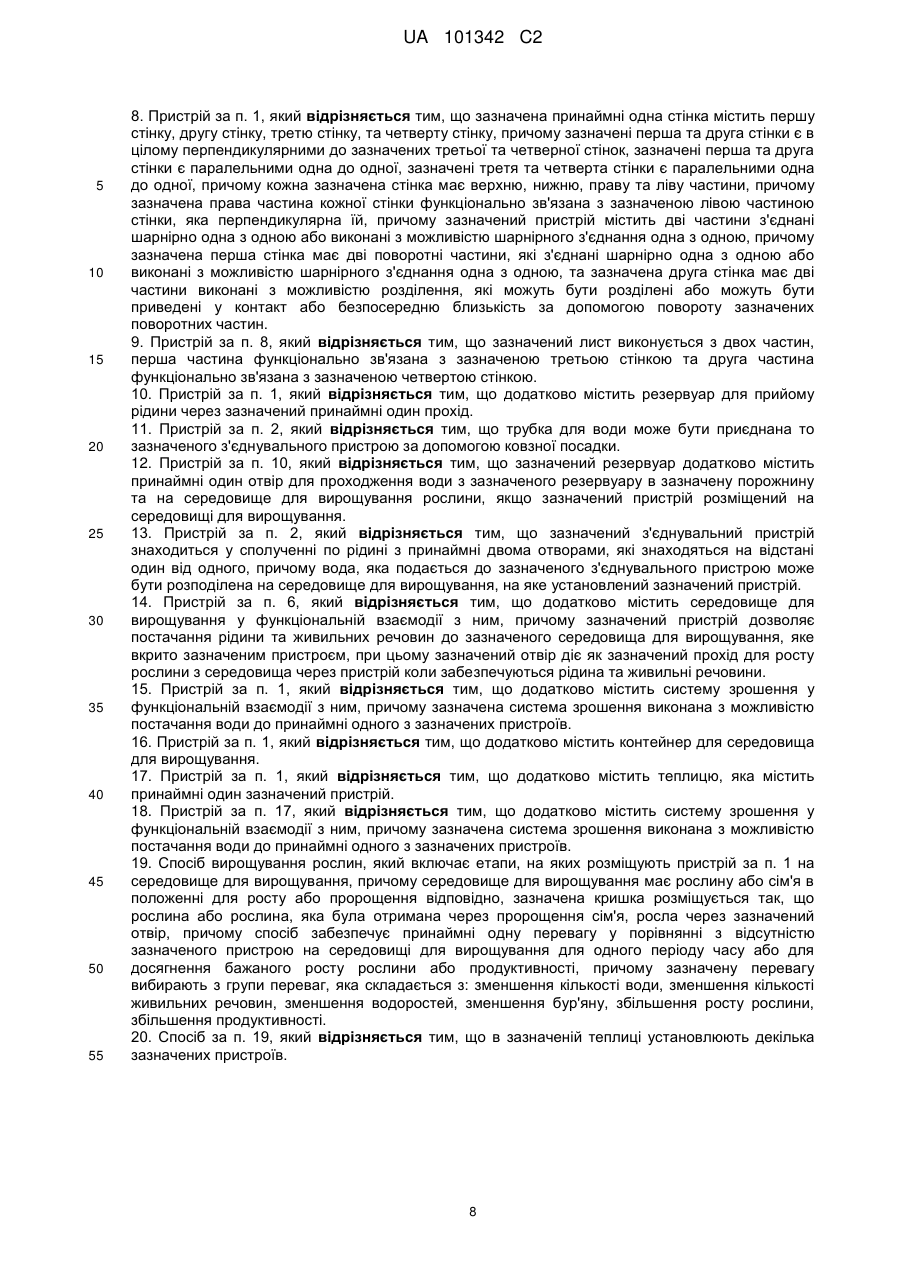

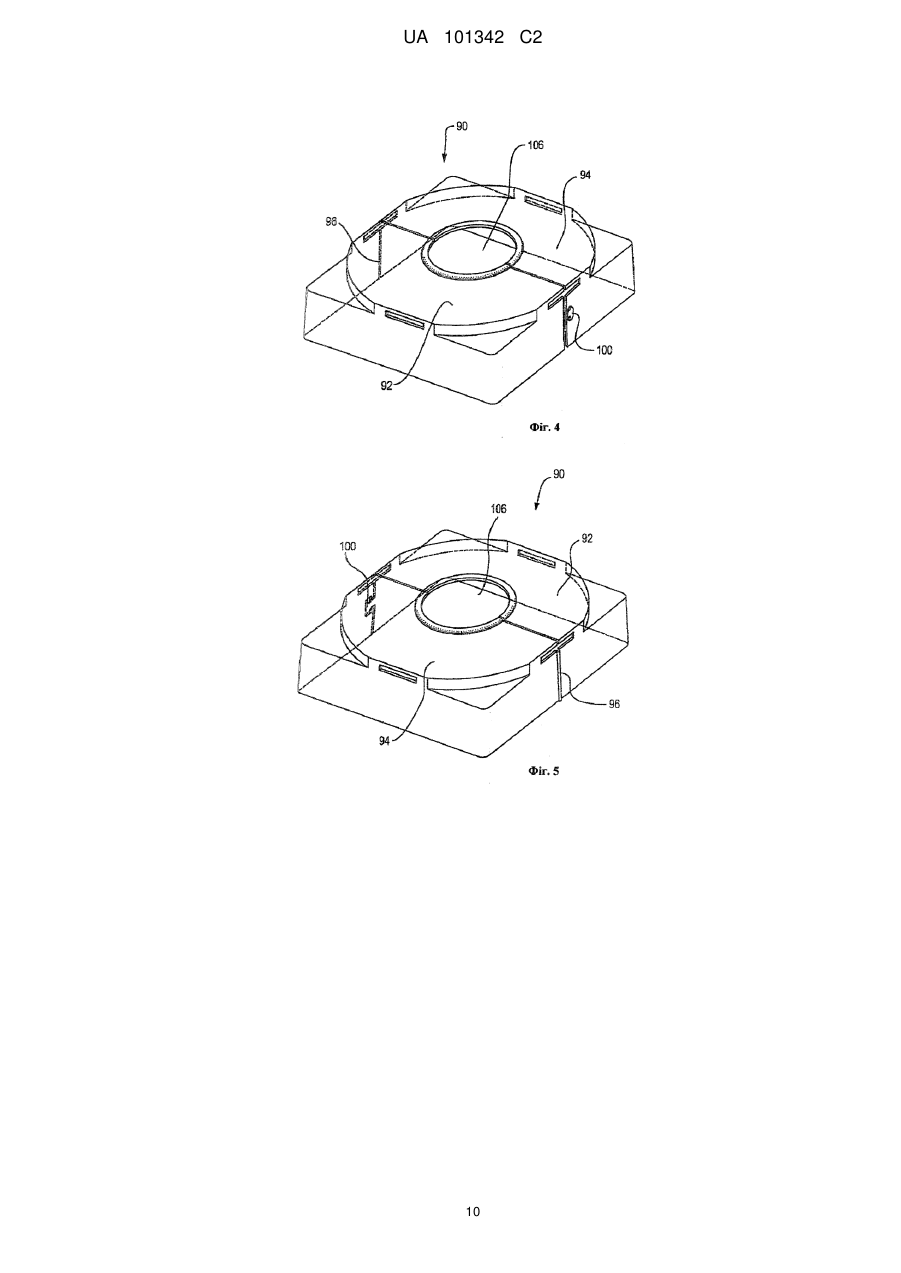

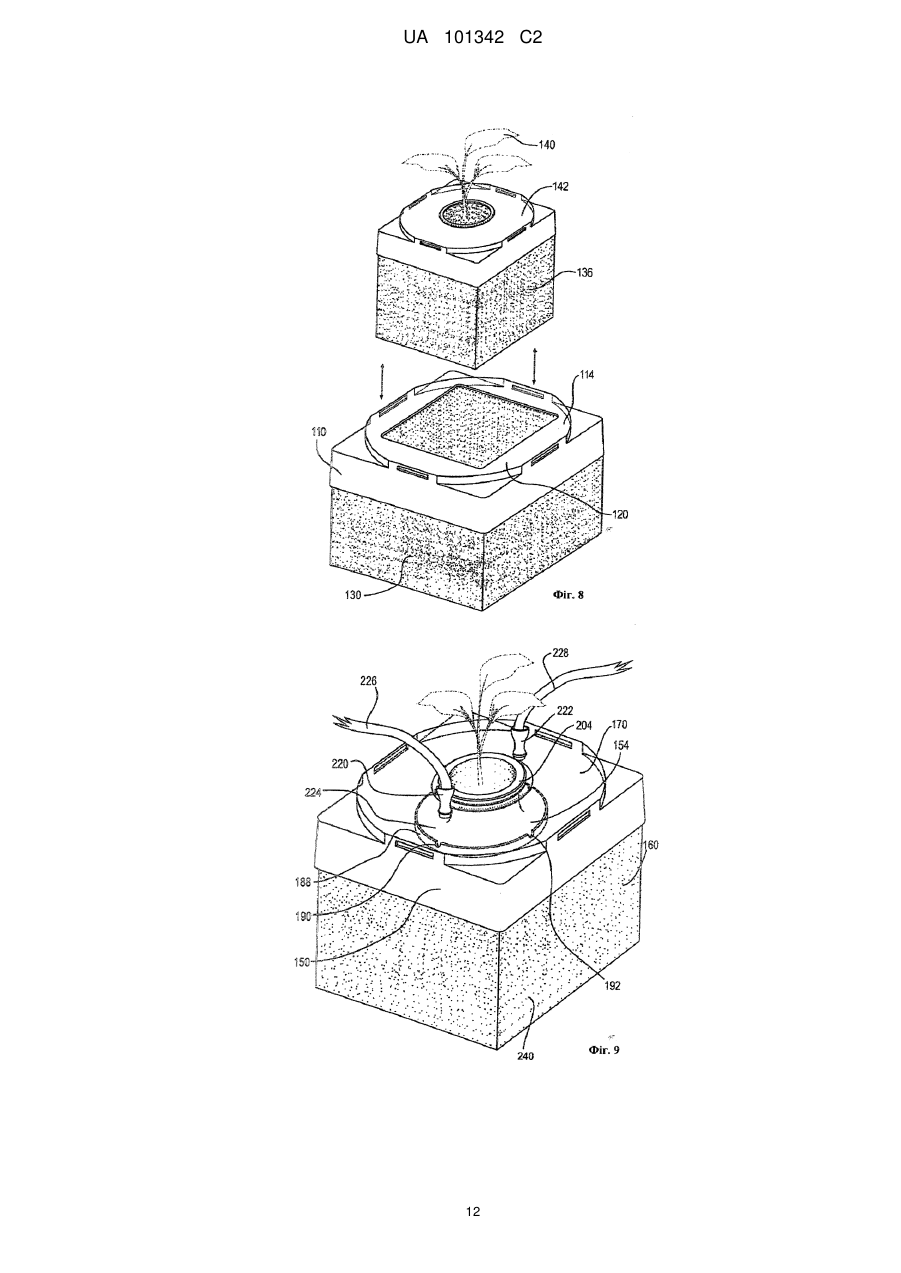

Реферат: Винахід належить до пристрою для покривання середовища для вирощування рослини. Пристрій містить лист та отвір, що визначається листом. Перша частина листа оточує отвір. Друга частина листа має принаймні один виступ, що взаємодіє з поверхнею середовища для вирощування рослини. Друга частина листа об'єднана з першою частиною листа таким чином, що принаймні один виступ розташовано на висоті, нижчій за висоту першої частини листа. UA 101342 C2 (12) UA 101342 C2 UA 101342 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь винаходу [0001] Даний винахід стосується системи для вирощування рослин. Передумови винаходу [0002] Існують ситуації, в яких може бути бажано культивувати рослини, не вживаючи ґрунту. Наприклад, в холодні місяці року деякі городники починають пророщувати насіння у приміщенні, очікуючи на весну. Даний процес є більш простим та гігієнічним, якщо ґрунт не використовується. Або ж багатий на поживні речовини ґрунт може бути відсутнім. [0003] Для проростання насіння можна використовувати і відмінні від ґрунту середовища. Одним з популярних середовищ для вирощування є мінеральна вата. Мінеральна вата широко застосовується в гідропонних системах вирощування. Мінеральна вата виготовляється шляхом розплавлення сполучення каміння та піску та формування отриманої суміші. Даний процес створює волокно, якому можна надавати різноманітних форм та розмірів. [0004] Мінеральна вата всмоктує та утримує воду та інші рідини. Крім того, мінеральна вата є губчастою, а відтак зберігає кисень. В результаті рослини, що ростуть в мінеральній ваті, мають здорову кореневу систему. Нарешті, мінеральній ваті можна надавати різноманітних форм та розмірів. Зазвичай волокна мінеральної вати стискають в куби чи блоки. [0005] Куби та блоки з мінеральної вати виготовляються різноманітних розмірів. Найчастіше сторони цих кубів мають розмір три, чотири або шість дюймів. Якщо якась рослина виросла настільки, що куб з мінеральної вати став замалим, то з більшого куба можна вийняти середину так, щоб менший куб можна було вставити в більший, таким чином уможливлюючи подальший розвиток кореневої системи рослини. [0006] Перед використанням куба з мінеральної вати куб має бути оброблений за допомогою змочування в поживному розчині, аби відрегулювати його рівень pH. Крім того, як тільки насіння або розсада розміщуються в мінеральній ваті, цю мінеральну вату потрібно періодично зволожувати. Отже, під час використання мінеральна вата є вологою. [0007] Для користувача вологість кубів з мінеральної вати створює деякі незручності. Зокрема, коли мінеральна вата піддається впливу світла, яке зазвичай використовується для пророщування та культивації рослин у середині приміщень, або сонячного світла в оранжереї, то на поверхні вологих кубів з мінеральної вати з'являються водорості. Такі водорості приваблюють комах, таких як грибні комарики (fungus gnats) та береговушки (ephydridae). Більше того, коли водорості помирають та розкладаються, то можуть стати шкідливими для рослин, оскільки можуть привабити бактерії та віруси. Водорості можуть навіть змагатися з рослинами, що вирощуються, за кисень, який є необхідним для поглинання поживних речовин. [0008] Покривання мінеральної вати також перешкоджає випаровуванню вологи, яка була поглинута кубом з мінеральної вати. Відповідно, покриття куба з мінеральної вати та захист його від прямого світла зрештою консервує воду. [0009] Для попередження розвитку водоростей на мінеральній ваті необхідно позбавити водорості світла. Водорості буйно зростають в вологих, добре освітлених місцях, а позбавлення їх світла перешкоджає фотосинтезу. [0010] Для покриття кубів з мінеральної вати були запропоновані різноманітні рішення. Втім раніше розкриті кришки для кубів з мінеральної вати мають ряд недоліків. По-перше, такі кришки обмежують кругообіг кисню, відтак створюючи анаеробне середовище. Це заважає рослині засвоювати поживні речовини. Крім того, деякі з раніше розкритих кришок для кубів є просто листами пластику, що розміщуються зверху куба та часто займають поверхню куба, таким чином ще більше заважаючи кругообігу кисню. Нарешті, раніше запропоновані кришки для середовищ для вирощування рослин не можуть бути розміщені над рослиною, що росте в середовищі для вирощування рослин, без завдавання шкоди рослині. [0011] Куби з мінеральної вати часто використовуються в якості іригаційного компонента системи для вирощування рослини. Такі системи включають засоби для доставки вологи (як правило, - поживного розчину) до кубів з мінеральної вати. Найчастіше низка шлангів доставляє поживний розчин з резервуара до одного або більше крапельних стрижнів, що вставлені в куб з мінеральної вати. Шланг взаємодіє з крапельним стрижнем так, що поживний розчин з шлангу просочується вниз по цьому стрижню та всмоктується кубом з мінеральної вати. З метою кращого розподілення поживного розчину для кожного з кубів з мінеральної вати можуть використовуватися чисельні крапельні стрижні та шланги. Кожен крапельний стрижень прикріплюється до шлангу, аби не дати поживному розчину просочуватися поза межі іригаційної системи. [0012] Довжина окружності шлангу, який доставляє поживний розчин, може різнитися в залежності від кількості вологи, що потребується. Довжина окружності шлангу повинна бути достатньо великою, аби шланг міг взаємодіяти з крапельними стрижнями так, щоб шланг 1 UA 101342 C2 5 10 15 20 25 30 35 40 45 50 55 60 тримався на місці. [0013] У використанні системи шлангів та крапельних стрижнів для доставки поживного розчину до кубів або брусків з мінеральної вати існує декілька недоліків. Така система не призводить до ефективного розосередження поживного розчину у мінеральній ваті і, відповідно, коренева система не отримує рівномірного розподілу вологи. Додання додаткових крапельних стрижнів та шлангів збільшує вартість та ускладнює систему вирощення рослин. Зокрема додаткові шланги призводять до більшої можливості заплутування та більшої вірогідності того, що шланг відчепиться від свого відповідного крапельного стрижня, так що поживний розчин стікатиме поза межі куба з мінеральної вати. [0014] Крім того, особливо в разі, коли вирощується більше, ніж одна рослина, так що вимагаються декілька кубів з мінеральної вати, процес сполучення кожного шлангу з відповідним крапельним стрижнем займає багато часу. Ця проблема загострюється, якщо для кожного кубу мінеральної вати використовується багато крапельних стрижнів. Суть винаходу [0015] Відповідно до першої вагомої особливості варіанту здійснення даного винаходу, розкривається пристрій для покриття середовища для вирощування рослини, який містить лист та отвір, що визначається листом. Лист має першу частину, яка оточує отвір та другу частину, яка має принаймні один виступ, що взаємодіє з верхньою поверхнею середовища для вирощування рослини, та яка об'єднана з першою частиною листа таким чином, що принаймні один виступ розташовано на висоті нижче першої частини листа. [0016] Відповідно до наступної вагомої особливості варіанта здійснення даного винаходу, розкривається пристрій для використання з кришкою для середовища для вирощування рослини, де кришка визначає отвір. Пристрій містить резервуар для приймання рідини через принаймні один отвір, що визначається кришкою, та засоби для підвішування резервуару над середовищем для вирощування рослини та під кришкою. Пристрій крім того містить принаймні один отвір, що визначається цим резервуаром, де принаймні один отвір має сполучення з середовищем для вирощування рослини. [0017] Відповідно до наступної вагомої особливості варіанту здійснення даного винаходу, розкривається пристрій для покриття середовища для вирощування рослини, який містить лист та отвір, що визначається листом. Пристрій також містить резервуар для приймання рідини через принаймні один отвір, що визначається листом, причому резервуар виконаний з можливістю прикріплення до листа таким чином, що резервуар є підвішеним над середовищем для вирощування рослини та під листом. Пристрій також містить принаймні один отвір, що визначається резервуаром, де принаймні один отвір має сполучення з середовищем для вирощування рослини. [0018] Відповідно до наступної вагомої особливості варіанта здійснення даного винаходу, розкривається пристрій для зчеплення з отвором кришки для середовища для вирощування рослини, пристрій містить випускну частину для випуску води, причому випускна частина має косокутну зовнішню стінку, так що ця випускна частина може вміщуватись в отвір. Пристрій також містить впускну частину для отримання води з шлангу, який вставлений в впускну частину, де впускна частина відділена від вказаної випускної частини ребром з одного краю вихідної частини, ближчого до вхідної частини, і ребро входить у взаємодію з частиною кришки, що оточує отвір. Пристрій також містить внутрішню стінку, що визначає протоку крізь пристрій, де внутрішня стінка схиляється так, що ця протока є ширшою з боку вказаної впускної частини, віддаленого від вказаної випускної частини, ніж з боку впускної частини, ближчого до випускної частини. Пристрій також містить велику кількість нарізок, що виступають з цієї внутрішньої стінки, так що одна з цих нарізок закріплює з можливістю роз'єднання шланг, вставлений до впускної частини. [0019] Вживані тут описові терміни, такі як "плаский", "паралельний", "перпендикулярний", "нормальний", "прямий", "горизонтальний" або "вертикальний" використовуються виключно для зручності опису. Спеціалістам в даній галузі техніки буде зрозуміло, що розміщення елементів може дещо відхилятися від плаского, паралельного, перпендикулярного, нормального, прямого, горизонтального чи вертикального. Стислий опис графічних матеріалов [0020] В графічних матеріалах, які на прикладі ілюструють лише переважний варіант здійснення винаходу, де: [0021] Фіг. 1 представляє собою загальний вигляд верхньої поверхні першого варіанта здійснення пристрою; [0022] Фіг. 2 представляє собою загальний вигляд нижньої поверхні першого варіанта здійснення пристрою; 2 UA 101342 C2 5 10 15 20 25 30 35 40 45 50 55 60 [0023] Фіг. 3 представляє собою вигляд першого варіанта здійснення пристрою в розрізі вздовж лінії 3-3, зображеної на фіг. 1, та встановленого на середовище для вирощування рослини; [0024] Фіг. 4 представляє собою загальний вигляд зверху передньої сторони другого варіанта здійснення пристрою в закритому положенні; [0025] Фіг. 5 представляє собою загальний вигляд зверху задньої сторони другого варіанта здійснення пристрою в закритому положенні; [0026] Фіг. 6 представляє собою загальний вигляд зверху передньої сторони другого варіанта здійснення пристрою в частково відкритому положенні та встановленого на середовище для вирощування рослини; [0027] Фіг. 7 представляє собою загальний вигляд зверху третього варіанта здійснення пристрою; [0028] Фіг. 8 представляє собою покомпонентне зображення третього варіанта здійснення пристрою, встановленого на середовище для вирощування рослини, та у застосуванні разом з першим варіантом здійснення пристрою; [0029] Фіг. 9 представляє собою загальний вигляд зверху четвертого варіанта здійснення пристрою і показує кришку, кріплення та два шланги, прикріплені до кришки, причому все встановлено на середовище для вирощування рослини; [0030] Фіг. 10 представляє собою загальний вигляд знизу кріплення; [0031] Фіг. 11 представляє собою загальний вигляд зверху кріплення; [0032] Фіг. 12 представляє собою покомпонентне зображення четвертого варіанта здійснення пристрою відносно середовища для вирощування рослини; [0033] Фіг. 13 представляє собою горизонтальну проекцію профілю четвертого варіанта здійснення пристрою, встановленого на середовище для вирощування рослини; та [0034] Фіг. 14 представляє собою загальний вигляд зверху п'ятого варіанта здійснення пристрою. Детальний опис преважних варіантів здійснення винаходу [0035] Даний винахід тепер буде описано виключно з метою пояснення та у зв'язку з певними варіантами здійснення. Втім має бути зрозуміло, що інші цілі та переваги даного винаходу будуть витікати з наступного опису графічних матеріалів даного винаходу. Розкриття переважних варіантів здійснення не повинно розумітися як обмеження винаходу. Скоріше загальні принципи, викладені тут, вважаються лише такими, що демонструють обсяги даного винаходу, та далі має бути зрозуміло, що численні зміни можуть бути внесені без відходу за обсяг даного винаходу. [0036] Кришка 10 для середовища для вирощування рослини показується на фіг. 1-3. Кришка 10 створюється з придатного твердого матеріалу, такого як пластик. [0037] Кришка 10 має лист 20. Лист 20 може мати будь-яку форму та розміри, так щоб покривати поверхню середовища для вирощування рослини, яке безпосередньо піддається світлу. У варіанті здійснення, який показано на фіг. 1-3, лист 20 є квадратним. Бажано аби лист був значною мірою пласким. Крім того, лист 20 має чотири ребра 22, 24, 26 та 28. Чотири ребра 22, 24, 26 та 28 сходяться у чотирьох кутах 30,32, 34 та 36. [0038] Лист 20 визначає отвір 40. Перша частина 42 листа 20 оточує отвір 40. Отвір 40 може бути будь-якої форми та розміру. У варіанті здійснення, який показано на фіг. 1-3, отвір 40 є круглим. Отвір 40, показаний на фіг. 1-3, знаходиться в центрі листа 20. Будь-якому спеціалісту в даній галузі техніки буде зрозуміло, що необов'язково, аби отвір 40 знаходився в центрі листа 20. Отвір 40 може також бути в іншому місці на листі 20, наприклад біля одного з ребер 22, 24, 26 чи 28 листа 20, або біля одного з кутів 30, 32, 34 або 36 листа 20. [0039] Лист 20 має другу частину, яка містить принаймні один виступ. У варіанті здійснення, який показано на фіг. 1-3, є чотири виступи 50, 52, 54 та 56. Будь-якому спеціалісту в даній галузі техніки буде зрозуміло, що цілі даного винаходу можуть бути досягнуті з використанням будь-якої кількості виступів, і припустимими є варіанти здійснення, що містять в собі один чи більше виступів. [0040] Як можна побачити на фіг. 1 та 2, кожен з цих виступів 50, 52, 54 та 56 розташовано на другій частині 60 листа 20 біля одного з кутів 30, 32, 34 або 36 листа 20. Крім того, кожен з цих виступів 50, 52, 54 та 56 об'єднано з першою частиною 42 листа 20, яка обрамляє отвір 40. Як можна побачити з фіг. 1, кожен з цих виступів 50, 52, 54 та 56 розташовано на висоті, нижчій за висоту першої частини 42 листа 20, яка оточує отвір 40. У переважному варіанті здійснення винаходу кожен з виступів 50, 52, 54 та 56 лежить в площині, паралельній площині листа 20. [0041] Як видно з фіг. 1-3, у переважному варіанті здійснення кришки до листа 20 приєднуються чотири стінки 62, 64, 66 та 68. У варіанті здійснення, який показаний на фіг. 1-3, 3 UA 101342 C2 5 10 15 20 25 30 35 40 45 50 55 60 кожна з стінок 62, 64, 66 та 68 трохи нахилена та поступово розширюється назовні з верху стіни до її низу. У переважному варіанті здійснення кожну зі стінок 62, 64, 66 та 68 розташовано навпроти однієї з інших стінок. [0042] Кожна з стінок 62, 64, 66 та 68 визначає щілину 70. Кожна з щілин 70 розташовується вище висоти виступів 50, 52, 54 та 56. У варіанті здійснення, який зображено на фіг. 1-3, кожна щілина 70 є прямокутною, хоча цілі винаходу можуть бути досягнуті і в разі, коли щілини мають іншу форму. [0043] Як показано на фіг. 3, в дії покриття 10 розташовується поверх середовища 80 для вирощування рослини. Середовище 80 для вирощування рослини може бути будь-яком середовищем для вирощування рослин, включно з ґрунтом та мінеральною ватою. Форма та розміри кришки 10 мають бути такими, що кришка 10 міцно насаджується на середовище 80 для вирощування рослини та кожен з виступів 50, 52, 54 та 56 входить у взаємодію з поверхнею середовища 80 для вирощування рослини. Зокрема відстань між парами протилежних стінок, зовнішніх для листа 20, має бути більшою, ніж відстань між протилежними стінками середовища для вирощування рослини. У варіанті здійснення, який показано на фіг. 3, середовище для вирощування рослини є піддатливим, так що частина кожної зі стінок 62, 64, 66 та 68 кришки 10, найближча до листа 20, входить у взаємодію з середовищем 80 для вирощування рослини. Тертя між кришкою 10 та середовищем 80 для вирощування рослини, що виникає внаслідок цього, утримує кришку 10 над середовищем 80 для вирощування рослини в системах, де середовище 80 для вирощування рослини обертається. [0044] Коли кришка 10 ставиться на середовище 80 для вирощування рослини, кожен з виступів 62, 64, 66 та 68 входить у взаємодію з поверхнею середовища 80 для вирощування рослини і таким чином заважає користувачу втиснути кришку 10 в середовище 80 для вирощування рослини до рівня, на якому вказані щілини будуть розташовані нижче верхньої поверхні середовища 80 для вирощування рослини. [0045] Наступний варіант здійснення кришки для середовища для вирощування рослини показано на фіг. 4-6. Даний варіант здійснення кришки 90 має дві частини - 92 та 94. Будь-якому спеціалісту в даній галузі техніки буде зрозуміло, що цілі винаходу можуть бути досягнуті, якщо розділити це покриття на будь-яку кількість частин, більшу за 1, і такі втілення є припустимими. [0046] В варіанті здійснення, який показано на фіг. 4-6, перша частина 92 кришки 90 прикріплена до другої частини 94 кришки 90 із можливістю обертання за допомогою шарніра 96, як можна побачити на фіг. 5. Шарнір 96 переважно виготовлений з гнучкого матеріалу, такого як пластик. Будь-якому спеціалісту в даній галузі техніки буде зрозуміло, що цілі винаходу можуть бути досягнуті і за умови використання будь-якої кількості шарнірів для з'єднання із можливістю обертання першої частини 92 та другої частини 94. [0047] Зображений на фіг. 4 варіант здійснення кришки також містить застібку 100 для приєднання з можливістю роз'єднання першої частини 92 кришки 90 до другої частини 94 кришки 90. Будь-які засоби для приєднання з можливістю роз'єднання першої частини 92 кришки 90 до другої частини 94 кришки 90, включаючи застібку, пряжку, затиск, кнопку і гачок припускаються та будуть відповідати цілі винаходу. [0048] Кришку 10 можна повертати на шарнірі між замкнутим положенням, яке показано на фіг. 4 та 5, та відкритим положенням. Частково відкрите положення показано на фіг. 6. Більш конкретно, коли кришка 90 знаходиться в замкнутому положенні, користувач послабляє застібку 100 та прикладає силу до першої частини 92 кришки 90 в одному напрямку, одночасно прикладаючи силу до другої частини 94 кришки 90 в протилежному напрямку, і таким чином повертає частини навколо шарніра 96. Отже, перед застосуванням кришки 90 до середовища для вирощування рослини 102, кришка 90 знаходиться у відкритому стані, так що перша частина 92 та друга частина 94 розімкнуті. В місці, де рослина 104 підіймається з середовища 102 для вирощування рослини, перша частина 92 та друга частина 94 можуть бути спрямовані з протилежних боків та розміщені поряд з рослиною 104 в такий спосіб, що отвір 106 обрамлятиме стебло цієї рослини 104. Таким чином, в процесі пристосування кришки 90 до середовища 102 для вирощування рослини, кришка 90 не торкається рослини 104. Коли кришка 90 встановлена, застібка 100 може бути замкнута, аби закріпити кришку 90 над середовищем 102 для вирощування рослини. [0049] Наступний варіант здійснення даного винаходу показано на фіг. 7 та 8. В цьому варіанті здійснення кришки 110, який показано на фіг. 7, лист 114 має першу частину 116, що охоплює отвір 118. Перша частина 116 шляхом пересування приєднується до другої частини 120 листа 114, яка оточує першу частину 116 листа 114. Варіант здійснення даного винаходу, показаний на фіг. 7, містить єдину пересувну частину. Припускається будь-яка кількість пересувних частин, які оточують одна одну. 4 UA 101342 C2 5 10 15 20 25 30 35 40 45 50 55 60 [0050] Між першою частиною 116 листа 114 та другою частиною 120 листа 114 знаходиться низка отворів 124, що визначаються листом 114. В переважному варіанті здійснення, отвори 124 є достатньо великими для того, аби першу частину 116 листа 114 можна було легко вийняти з другої частини 120 листа 114. Допускаються й інші засоби для поєднання цих частин листа з можливістю роз'єднання, включаючи застібки, що роз'єднуються, такі як липучка або змійка. [0051] Як можна побачити з фіг. 8, в дії цей варіант здійснення кришки 100 використовується для великого середовища 130 для вирощування рослини, на якому може бути розміщено мале 136 середовище для вирощування рослини. Зокрема, рослина 140 може рости в цьому малому середовищі 136 для вирощування рослини доти, поки її коренева система не займе більшу частину об'єму малого середовища 136 для вирощування рослини. За таких обставин коренева система не може розвиватися далі та подальше зростання цієї рослини 140 стримується. Аби збільшити об'єм середовища для вирощування рослини, це мале середовище 136 для вирощування рослини розміщується зверху більшого середовища 130 для вирощування рослини. Тоді коренева система може поширюватись в межах більшого середовища 130 для вирощування рослини. [0052] Кришка в варіанті здійснення, який показано на фіг. 7, може використовуватись для того, аби верхня поверхня частини великого середовища 130 для вирощування рослини залишалася вкритою, коли мале середовище 136 для вирощування рослини розміщується у великому середовищі 130 для вирощування рослини. Як можна побачити на фіг. 8, перша частина 116 листа 114 була відокремлена від кришки 110 таким чином, що мале середовище 136 для вирощування рослини підходить до тої частини більшого покриття 110, яка залишилася. Верхня поверхня малого середовища 136 для вирощування рослини залишається вкритою малою кришкою 142. Відтак, поверхні малого середовища 136 для вирощування рослини та частини великого середовища 130 для вирощування рослини обидві є вкритими. [0053] Пристрій 150 для розподілу рідини показано на фіг. 9-13. Пристрій включає резервуар 154 для отримання рідини. В дії резервуар 154 підвішується над середовищем 160 для вирощування рослини та під кришкою 170. Резервуар 154 можна підвісити над середовищем для вирощування рослини 160 та під кришкою 170 цілою низкою способів, включаючи взаємодію з середовищем для вирощування рослини 160 або кришкою 170, чи з обома. [0054] В варіанті здійснення, який показано на фіг. 9-13, резервуар 154 підвішується над середовищем для вирощування рослини 160 за допомогою його прикріплення до циліндру 180. У вказаному варіанті здійснення резервуар 154 повністю прикріплено до циліндру 180. Циліндр 180 визначає порожнину 184. [0055] Як можна побачити з фіг. 10 та 11, резервуар 154 має бар'єр 188 для спрямування потоку рідини до резервуару 154. Бар'єр 188 визначає принаймні один отвір. В переважному варіанті здійснення виконана низка отворів, які визначаються бар'єром 188 та розташовані рівномірно по цьому бар'єру 188. В тому варіанті здійснення, який надається на фіг. 9-13, виконані чотири отвори 190, 192, 194 та 196. Всі отвори 190, 192, 194 та 196 мають однакову форму та розміри. [0056] В переважному варіанті здійснення резервуар 154 також визначає жолоб 200. Жолоб 200 розташовується в резервуарі 154 нижче отворів 190, 192, 194 та 196 в резервуарі 154 та має сполучення з отворами 190, 192, 194 та 196. Дно жолобу 200 єрівним та безперервним. [0057] Верхню поверхню 204 циліндру 180 скошено таким чином, що довжина окружності верхньої поверхні циліндру є трохи меншою за довжину окружності отвору 208, який визначається кришкою 170. Зовнішня поверхня 212 циліндру 180 безпосередньо під скошеною частиною верхньої поверхні 204 циліндру 180 має довжину окружності трохи більшу за довжину окружності отвору 208, і формує виступ 210. [0058] Як можна побачити на фіг. 9, кришка 170, що використовується разом з пристроєм 150, має два кріплення для шлангів 220 та 222, які прикріплені до кришки 170. Обидва кріплення для шлангів 220 та 222 поєднуються з кришкою 170 шляхом встромляння крізь окремий отвір 230 в листі 224. Шланги 226 та 228 прикріплюються до кріплень для шлангів 220 та 222. В той час як варіант здійснення винаходу, показаний на фіг. 9, має два шланги та два кріплення для шлангів, будь-якому спеціалісту в даній галузі техніки буде зрозуміло, що цілі цього винаходу можуть бути досягнуті і за умови використання одного чи більше шлангів та одного чи більше кріплень для шлангів. [0059] Як показано на фіг. 12, в дії користувач може поєднати пристрій 150 з кришкою 170 шляхом розміщення виступу 210 напроти частини листа 224, яка оточує отвір 208, з боку кришки 170, який направлений до поверхні середовища для вирощування рослини, та прикладання сили до пристрою 150. Верхня поверхня 204 циліндру 180 буде протиснута крізь отвір 208 та 5 UA 101342 C2 5 10 15 20 25 30 35 40 45 50 55 виступ 210 буде взаємодіяти з частиною листа 224, яка оточує отвір 208. В альтернативному варіанті здійснення (не показаний) циліндр 180 повністю приєднується до кришки 170. [0060] Як можна побачити на фіг. 13, коли пристрій 150 поєднаний з кришкою 170, кришка 170 може бути встановлена на середовище 240 для вирощування рослини. Пристрій розташований таким чином, що рослина (не показана) може проходити крізь порожнину 184, яка визначається циліндром 180. Коли пристрій 150 поєднаний з кришкою 170, і кришка 170 встановлена на середовище 240 для вирощування рослини, дно жолобу 200 є паралельним верхній поверхні 250 середовища 240 для вирощування рослини. [0061] В такому разі рідина тече до резервуару 154 крізь отвори 230, що визначаються кришкою 170. Отвори розміщуються над резервуаром 154, коли пристрій 150 поєднаний з кришкою 170. В переважному варіанті здійснення рідина тече крізь шланги 226 і 228 та кріплення для шлангів 220 і 222 до резервуару 154. [0062] Коли рідина попадає до резервуару 154, вона накопичується в жолобі 200, що визначається резервуаром 154, доки жолоб 200 не заповниться рідиною. Коли жолоб 200 заповнено рідиною, рідина витікає з резервуару 154 крізь отвори 190, 192, 194 та 196 та капає на середовище 240 для вирощування рослини. В переважному варіанті здійснення, який включає однорідний жолоб 200 та отвори 190, 192, 194 та 196 однакової форми та розмірів, рідина витікає з кожного отвору з рівною швидкістю і відтак рівномірно доставляється до окремих ділянок верхньої поверхні 250 середовища 240 для вирощування рослини. [0063] Наступний варіант здійснення даного винаходу зображено на фіг. 14. Більш точно, фіг. 14 зображує кріплення для шлангу 260. Кріплення для шлангу 260 має вхідний край 264 та вихідний край 268. Кріплення для шлангу 260 має вихідну частину 270 безпосередньо біля вихідного краю 268. Вихідна частина 270 має зовнішню стінку 274, яка є скошеною. [0064] Кріплення для шлангу 260 має вхідну частину 276 безпосередньо біля вхідного краю 264. Вхідна частина 276 відділена від вихідної частини 270 ребром 280. Частина вихідної частини 270, ближча до вхідної частини 276, та частина вхідної частини 276, ближча до вихідної частини 270, обидві є дещо ширшими, ніж ширина отвору кришки. Ширина частини кріплення для шлангу 260 між вихідною частиною 270 і вхідною частиною 276 є меншою, ніж ширина отвору. [0065] Кріплення для шлангу 260 має внутрішню стінку 284. Внутрішня стінка 284 визначає протоку 288 крізь кріплення для шлангу 260. Довжина окружності внутрішньої стінки 284 зменшується таким чином, що ширина протоки 288 біля вхідного краю 264 є більшою за ширину протоки 288 біля вихідного краю 268. [0066] Кріплення для шлангу 260 має велику кількість нарізок 290, які виступають з внутрішньої стінки 284 кріплення для шлангу 260. Довжина окружності виступу, ближчого до вхідного краю 264, має бути більшою за довжину окружності, ближчого до вихідного краю 268. [0067] В дії, як показано на фіг. 9, вихідний край 268 кріплення для шлангу 260 розміщується на зовнішній стороні кришки 170, яка не звернута до середовища 240 для вирощування рослини, та напроти отвору 230 кришки 170. Коли до кріплення для шлангу 260 прикладається сила, вся вихідна частина 270 кріплення для шлангу 260 продавлюється крізь отвір 230 та ребро 280 опирається на частину кришки 170, яка оточує отвір. Таким чином, вхідна частина 276 проходить над отвором 230 та вихідна частина 270 проходить під отвором 230. [0068] Як можна побачити з фіг. 14, чи перед, чи після того, як вихідна частина 270 пройшла крізь отвір 230, шланг 300 вставляється у вхідну частину 276 кріплення для шлангу 260. Переважно шланг 300 виготовлений з гнучкого матеріалу, так, щоб коли кінець шлангу 300 зустрічається з одною з нарізок 290, незначний тиск вниз на шланг 300 протискав кінець шлангу 300 за нарізку 290 та далі до вхідної частини 276, таким чином закріплюючи шланг 300 в кріпленні для шлангу 260 з можливістю роз'єднання. Рідина, яка тече крізь шланг 300, доставляється до протоки 288 та витікає крізь вихідний край 268 кріплення для шлангу 260 до резервуару або середовища для вирощування рослини. [0069] Будь-якому спеціалісту в даній галузі техніки, буде зрозуміло, що до розкритих у даному описі варіантів здійснення, які відповідають даному винаходу, можуть бути додані різноманітні модифікації та зміни, не відходячи від обсягу та суті даного винаходу. Інші варіанти здійснення винаходу будуть зрозумілі під час розгляду опису винаходу та його застосування на практиці, яке було в даному описі розкрито. Відповідно, опис та надані варіанти здійснення потрібно розглядати тільки як приклади, а обсяг та суть винаходу будуть визначені у формулі винаходу. 6 UA 101342 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 50 55 60 1. Пристрій для покриття середовища для вирощування рослини, який містить: лист; отвір, що визначається зазначеним листом; першу частину зазначеного листа, яка оточує зазначений отвір; причому пристрій додатково містить: принаймні одну виступаючу частину, яка функціонально зв'язана з зазначеним листом та виступає у першому напрямку під кутом до зазначеного листа, та принаймні одну стінку, яка виступає у зазначеному першому напрямку, принаймні один прохід для проходження через зазначений пристрій води та живильних речовин, причому зазначена принаймні одна виступаюча частина містить нижню частину, що є в цілому перпендикулярною зазначеному першому напрямку, причому зазначена нижня частина зазначеної принаймні однієї виступаючої частини розміщена на відстані у зазначеному першому напрямку від зазначеної першої частини зазначеного листа, причому зазначена принаймні одна виступаюча частина функціонально зв'язана з зазначеною принаймні однією стінкою, причому зазначена принаймні одна стінка та зазначений лист функціонально зв'язані для утворення порожнини, при цьому, коли зазначений пристрій розміщений на середовищі для вирощування рослини, яке має верхню частину, що має розміри, які дозволяють зазначеній принаймні одній виступаючий частині зазначеного пристрою опиратися на верхню поверхню середовища для вирощування рослини, верхня поверхня середовища для вирощування розміщена з проміжком у зазначеному першому напрямку нижче зазначеної першої частини зазначеного листа, а зазначена порожнина утворює камеру з верхньою поверхнею середовища для вирощування, при цьому рослина, яка росте в середовищі для вирощування рослини, виступає вгору через зазначений отвір. 2. Пристрій за п. 1, який відрізняється тим, що додатково містить принаймні один з'єднувальний пристрій для приєднання трубки, яка призначена для перенесення води через зазначений пристрій для розсіювання нижче зазначеного пристрою, при цьому, коли зазначений пристрій розміщений на середовищі для вирощування рослини, яке має верхню частину, що має розміри, які дозволяють зазначеній принаймні одній виступаючій частині зазначеного пристрою опиратися на верхню поверхню середовища для вирощування рослини, вода, яка подається до зазначеного принаймні одного з'єднувального пристрою буде проходити через зазначений пристрій та розподілятись на середовище для вирощування рослини. 3. Пристрій за п. 1, який відрізняється тим, що додатково містить принаймні одну щілину для проходження повітря в доповнення до зазначеного отвору, при цьому, коли зазначений пристрій розміщений на середовищі для вирощування рослини для утворення камери між зазначеним пристроєм та середовищем для вирощування, зазначена принаймні одна щілина для проходження повітря забезпечує прохід повітря між камерою та внутрішнім простором зазначеного пристрою. 4. Пристрій за п. 2, який відрізняється тим, що зазначена принаймні одна стінка містить першу стінку, другу стінку, третю стінку та четверту стінку, причому зазначені перша та друга стінки є в цілому перпендикулярними до зазначених третьої та четверної стінок, зазначені перша та друга стінки є паралельними одна до одної, зазначені третя та четверта стінки є паралельними одна до одної, причому кожна зазначена стінка має верхню, нижню, праву та ліву частини, причому зазначена права частина кожної стінки функціонально зв'язана з зазначеною лівою частиною стінки, яка перпендикулярна їй, причому зазначена принаймні одна виступаюча частина утворена між одною з зазначених правих частин зазначених стінок та одною з зазначених лівих частин зазначених стінок, які функціонально зв'язані одна з одною. 5. Пристрій за п. 4, який відрізняється тим, що зазначена принаймні одна виступаюча частина містить виступ, утворений між зазначеною лівою частиною однієї з зазначених стінок, де зазначена стінка функціонально зв'язана з зазначеною правою частиною іншої з зазначених стінок, зазначений виступ має верхню та нижню поверхні, причому зазначена принаймні нижня частина виступаючої частини містить зазначену нижню поверхню зазначеного виступу. 6. Пристрій за п. 1, який відрізняється тим, що принаймні частина зазначеної принаймні однієї стінки утворює зазначену принаймні одну виступаючу частину. 7. Пристрій за п. 4, який відрізняється тим, що зазначена нижня поверхня зазначеного виступу знаходиться на відстані від зазначеного листа, та принаймні одна з зазначених стінок містить щілину для проходження повітря. 7 UA 101342 C2 5 10 15 20 25 30 35 40 45 50 55 8. Пристрій за п. 1, який відрізняється тим, що зазначена принаймні одна стінка містить першу стінку, другу стінку, третю стінку, та четверту стінку, причому зазначені перша та друга стінки є в цілому перпендикулярними до зазначених третьої та четверної стінок, зазначені перша та друга стінки є паралельними одна до одної, зазначені третя та четверта стінки є паралельними одна до одної, причому кожна зазначена стінка має верхню, нижню, праву та ліву частини, причому зазначена права частина кожної стінки функціонально зв'язана з зазначеною лівою частиною стінки, яка перпендикулярна їй, причому зазначений пристрій містить дві частини з'єднані шарнірно одна з одною або виконані з можливістю шарнірного з'єднання одна з одною, причому зазначена перша стінка має дві поворотні частини, які з'єднані шарнірно одна з одною або виконані з можливістю шарнірного з'єднання одна з одною, та зазначена друга стінка має дві частини виконані з можливістю розділення, які можуть бути розділені або можуть бути приведені у контакт або безпосередню близькість за допомогою повороту зазначених поворотних частин. 9. Пристрій за п. 8, який відрізняється тим, що зазначений лист виконується з двох частин, перша частина функціонально зв'язана з зазначеною третьою стінкою та друга частина функціонально зв'язана з зазначеною четвертою стінкою. 10. Пристрій за п. 1, який відрізняється тим, що додатково містить резервуар для прийому рідини через зазначений принаймні один прохід. 11. Пристрій за п. 2, який відрізняється тим, що трубка для води може бути приєднана то зазначеного з'єднувального пристрою за допомогою ковзної посадки. 12. Пристрій за п. 10, який відрізняється тим, що зазначений резервуар додатково містить принаймні один отвір для проходження води з зазначеного резервуару в зазначену порожнину та на середовище для вирощування рослини, якщо зазначений пристрій розміщений на середовищі для вирощування. 13. Пристрій за п. 2, який відрізняється тим, що зазначений з'єднувальний пристрій знаходиться у сполученні по рідині з принаймні двома отворами, які знаходяться на відстані один від одного, причому вода, яка подається до зазначеного з'єднувального пристрою може бути розподілена на середовище для вирощування, на яке установлений зазначений пристрій. 14. Пристрій за п. 6, який відрізняється тим, що додатково містить середовище для вирощування у функціональній взаємодії з ним, причому зазначений пристрій дозволяє постачання рідини та живильних речовин до зазначеного середовища для вирощування, яке вкрито зазначеним пристроєм, при цьому зазначений отвір діє як зазначений прохід для росту рослини з середовища через пристрій коли забезпечуються рідина та живильні речовини. 15. Пристрій за п. 1, який відрізняється тим, що додатково містить систему зрошення у функціональній взаємодії з ним, причому зазначена система зрошення виконана з можливістю постачання води до принаймні одного з зазначених пристроїв. 16. Пристрій за п. 1, який відрізняється тим, що додатково містить контейнер для середовища для вирощування. 17. Пристрій за п. 1, який відрізняється тим, що додатково містить теплицю, яка містить принаймні один зазначений пристрій. 18. Пристрій за п. 17, який відрізняється тим, що додатково містить систему зрошення у функціональній взаємодії з ним, причому зазначена система зрошення виконана з можливістю постачання води до принаймні одного з зазначених пристроїв. 19. Спосіб вирощування рослин, який включає етапи, на яких розміщують пристрій за п. 1 на середовище для вирощування, причому середовище для вирощування має рослину або сім'я в положенні для росту або пророщення відповідно, зазначена кришка розміщується так, що рослина або рослина, яка була отримана через пророщення сім'я, росла через зазначений отвір, причому спосіб забезпечує принаймні одну перевагу у порівнянні з відсутністю зазначеного пристрою на середовищі для вирощування для одного періоду часу або для досягнення бажаного росту рослини або продуктивності, причому зазначену перевагу вибирають з групи переваг, яка складається з: зменшення кількості води, зменшення кількості живильних речовин, зменшення водоростей, зменшення бур'яну, збільшення росту рослини, збільшення продуктивності. 20. Спосіб за п. 19, який відрізняється тим, що в зазначеній теплиці установлюють декілька зазначених пристроїв. 8 UA 101342 C2 9 UA 101342 C2 10 UA 101342 C2 11 UA 101342 C2 12 UA 101342 C2 13 UA 101342 C2 Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 14
