Липка запобіжна стрічка або етикетка зі свідченням підробки

Номер патенту: 110489

Опубліковано: 12.01.2016

Автори: Айгнер Георг, Майрхофер Марко

Є ще 8 сторінок.

Дивитися все сторінки або завантажити PDF файл.

Формула / Реферат

1. Липка запобіжна стрічка або етикетка із свідченням підробки, яка містить гнучку несучу підкладку на основі гнучкої полімерної плівки, яка відрізняється тим, що одна поверхня несучої підкладки (1) несе наступні нанесені шари:

a) тиснений шар (2) лаку;

b) напівпрозорий металевий шар та/або шар (3) з високим показником заломлення (HRI);

c) перший частковий знімний (4) шар лаку;

d) один або кілька шарів (5) лаку з оптичними властивостями;

e) другий знімний шар (6) лаку;

f) ще один шар (7) лаку;

g) самоклейке покриття (8);

причому у місцях, не покритих знімним шаром (4) лаку, прилипання усіх шарів один до одного і прилипання шару (8) до виробу (9), що має бути захищеним, сильніші, ніж прилипання шару (5) до шару (6) або шару (6) до шару (7),

і причому

у місцях, покритих знімним шаром (4) лаку, прилипання усіх шарів один до одного і прилипання шару (8) до виробу (9), що має бути захищеним, сильніші, ніж прилипання шару (3) до шару (4) або шару (4) до шару (5),

і причому, зокрема,

прилипання шару (3) до шару (4) або шару (4) до шару (5) слабкіші, ніж прилипання як шару (5) до шару (6), так і шару (6) до шару (7).

2. Липка запобіжна стрічка або етикетка за п. 1, яка відрізняється тим, що несуча підкладка (1) складається з прозорої полімерної плівки.

3. Липка запобіжна стрічка або етикетка за пп. 1 і 2, яка відрізняється тим, що інша поверхня несучої підкладки (1) несе шар (11) грунтування для друку.

4. Липка запобіжна стрічка або етикетка за будь-яким з пп. 1 і 2, яка відрізняється тим, що інша поверхня несучої підкладки (1) несе знімний шар лаку.

5. Липка запобіжна стрічка або етикетка за будь-яким з пп. 1-4, яка відрізняється тим, що між несучою підкладкою (1) і тисненим шаром (2) лаку знаходиться шар (10) активатора склеювання.

6. Липка запобіжна стрічка або етикетка за будь-яким з пп. 1-4, яка відрізняється тим, що між несучою підкладкою (1) і тисненим шаром лаку (2) знаходиться знімний шар.

7. Липка запобіжна стрічка або етикетка за будь-яким з пп. 1-6, яка відрізняється тим, що шар (5) з оптичними властивостями виконаний багатокольоровим друком, як шар з градацією кольору та/або як шар, що містить барвники або пігменти, що створюють ефект, та/або захисні барвники або пігменти.

8. Липка запобіжна стрічка або етикетка за будь-яким з пп. 1-7, яка відрізняється тим, що після ініціювання ознаки свідчення підробки стають розпізнаваними літери, знаки, символи, лінії, гільйоші, числа або слова, які є доданими на виробі (9), що має бути захищеним, і від'ємними на видаленій несучій підкладці (1), або vice versa.

9. Липка запобіжна стрічка або етикетка за будь-яким з пп. 1-8, яка відрізняється тим, що шар (3) являє собою напівпрозорий металевий шар, що містить А1, Cu, Fe, Ag, Аu, Cl, Ni, Zn, Sn, Pt, Ті або Pd, або містить сплав цих металів.

10. Липка запобіжна стрічка або етикетка за будь-яким з пп. 1-8, яка відрізняється тим, що шар (3) являє собою (HRI) шар, який містить сполуку металу.

11. Липка запобіжна стрічка або етикетка за будь-яким з пп. 1-8, яка відрізняється тим, що шар (3) являє собою (HRI) шар лаку.

12. Липка запобіжна стрічка або етикетка за будь-яким з пп. 1-11, яка відрізняється тим, що шар (2) являє собою тиснений шар УФ-лаку.

13. Липка запобіжна стрічка або етикетка за будь-яким з пп. 1-12, яка відрізняється тим, що шар (2) являє собою шар лаку гарячого тиснення.

14. Липка запобіжна стрічка або етикетка за будь-яким з пп. 1-13, яка відрізняється тим, що зазначена липка стрічка або етикетка містить друк на шарі (11) ґрунтування для друку або на непокритій поверхні несучої підкладки (1).

15. Липка запобіжна стрічка або етикетка за будь-яким з пп. 1-14, яка відрізняється тим, що шар (2) лаку має тиснення у вигляді голограми, дифракційної структури або дифракційних ґрат.

Текст

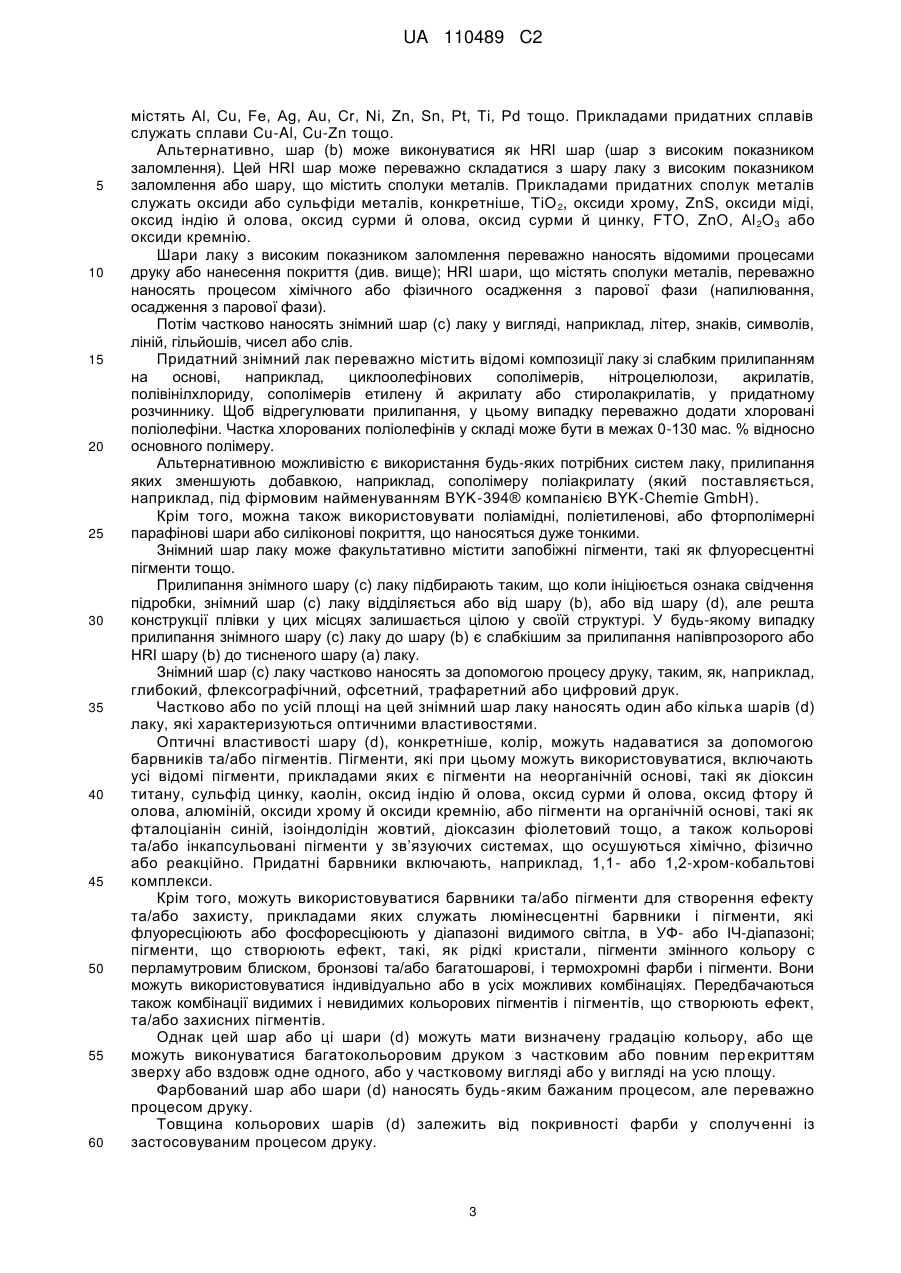

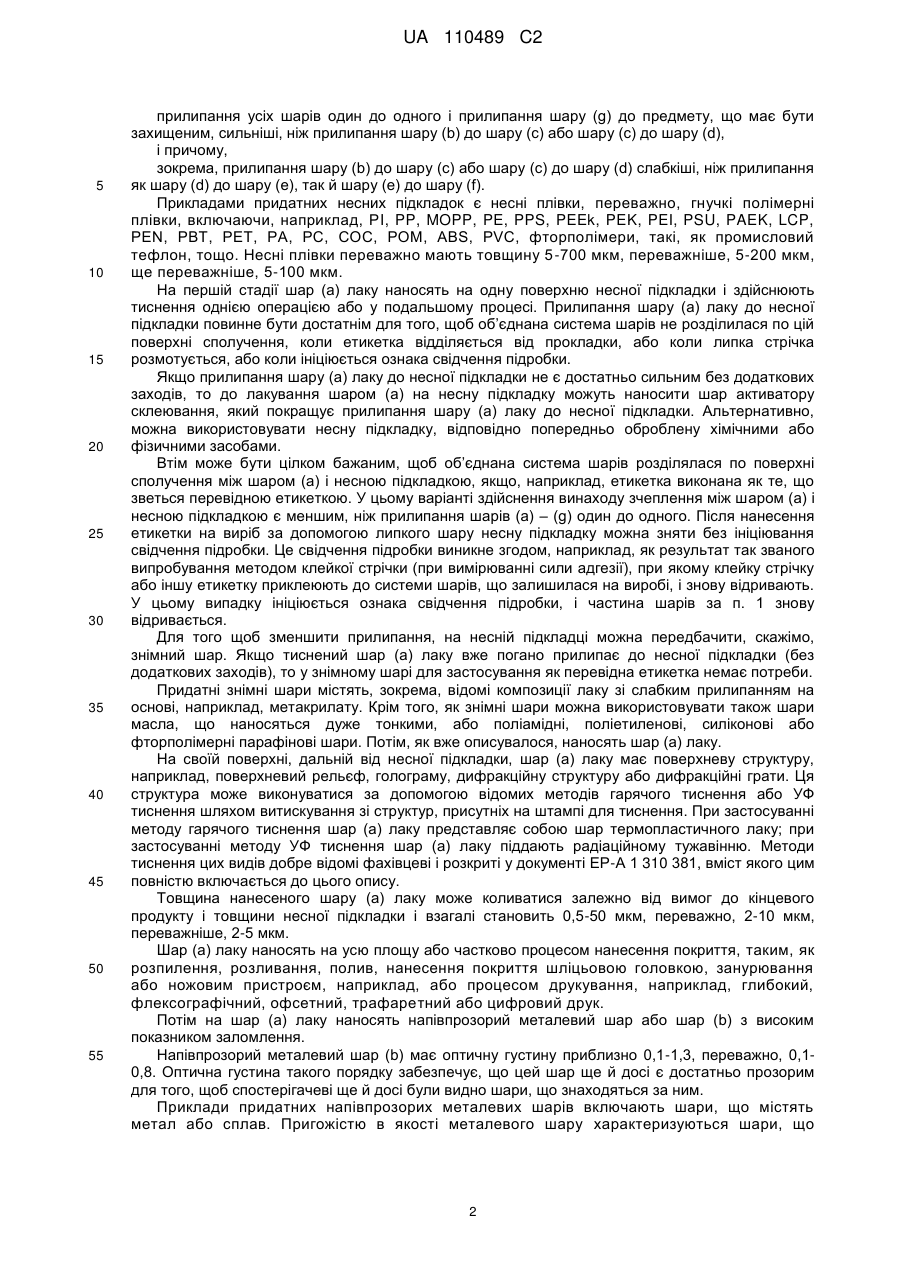

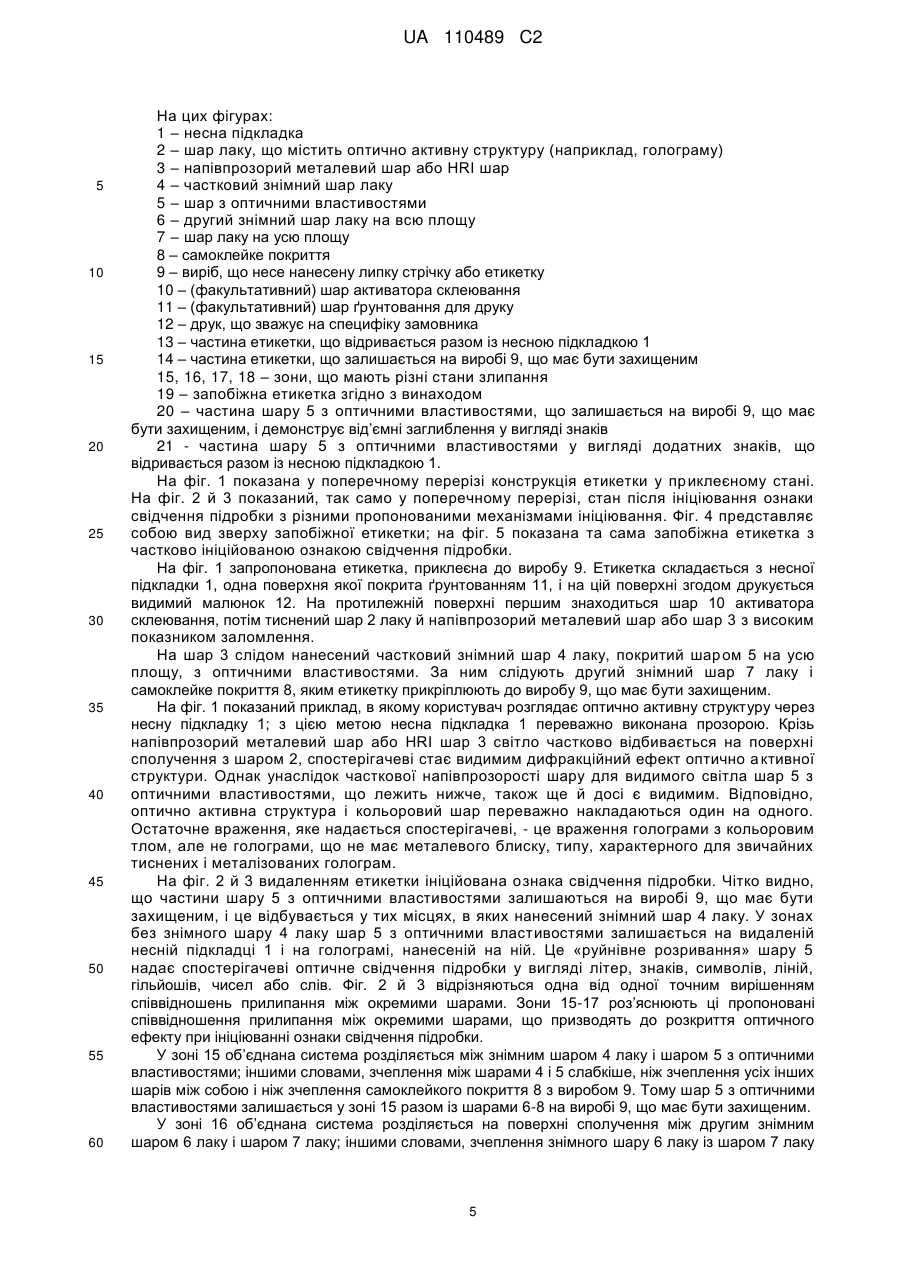

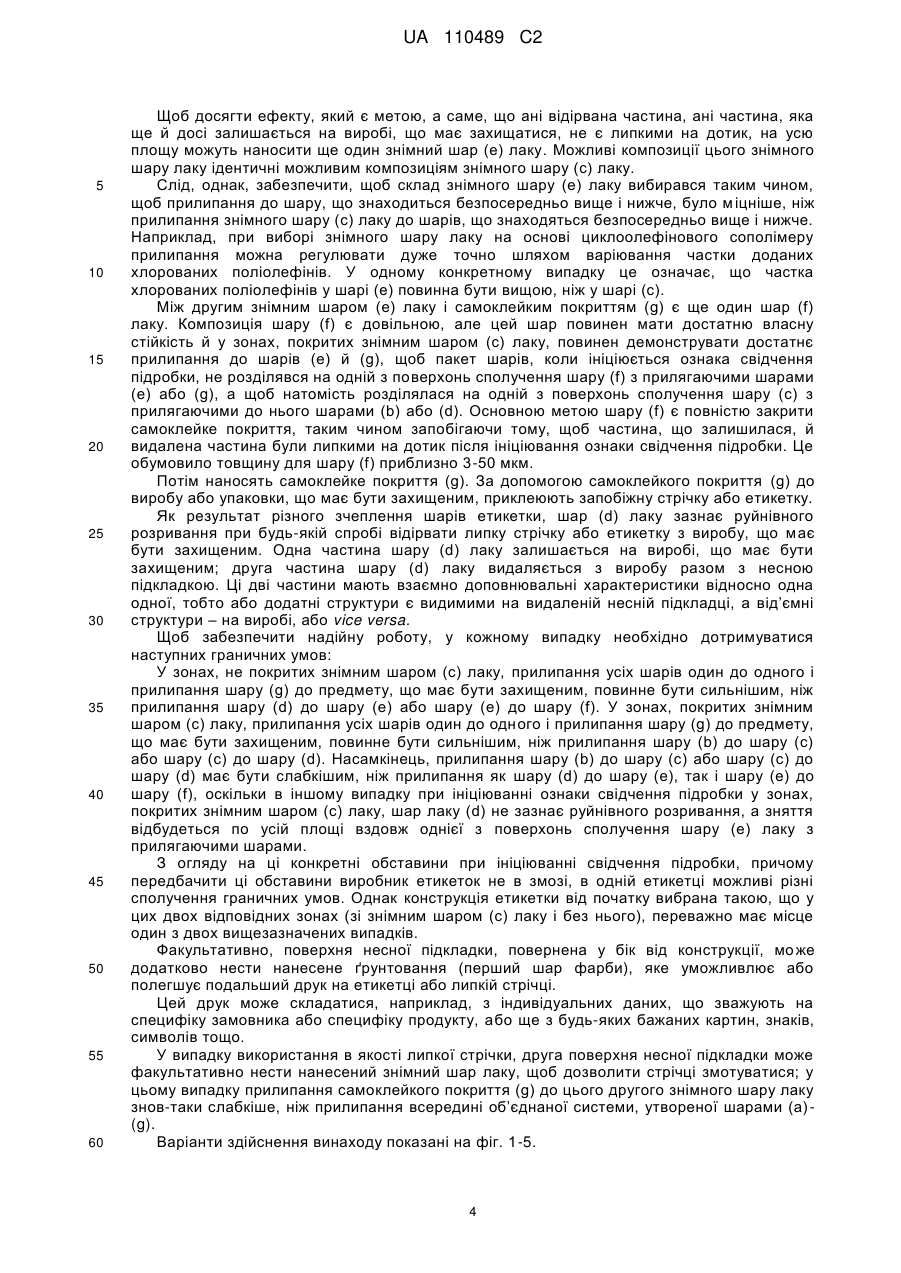

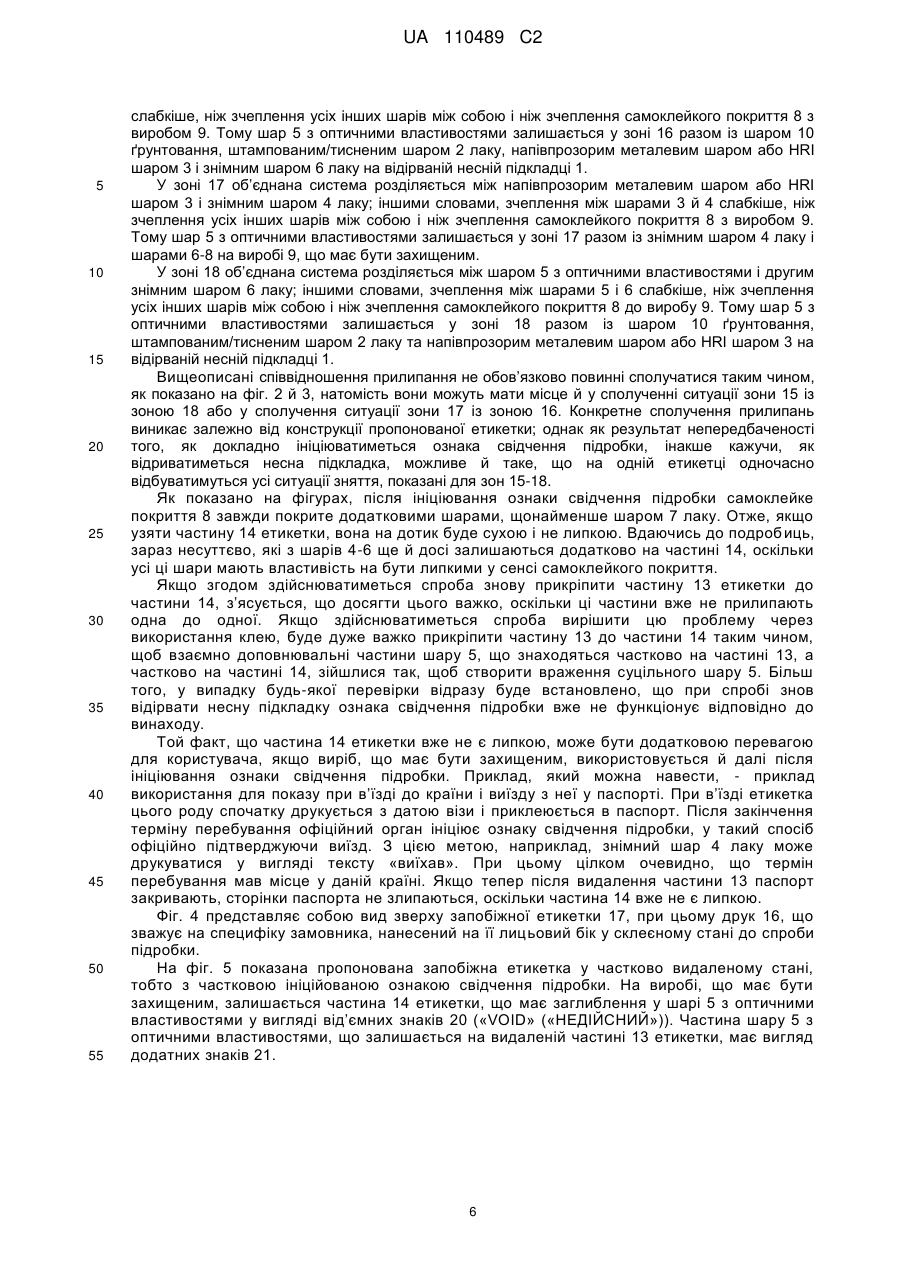

Реферат: Винахід належить до липкої запобіжної стрічки або етикетки із свідченням підробки, яка містить гнучку несучу підкладку на основі гнучкої полімерної плівки. Одна поверхня несучої підкладки (1) несе наступні нанесені шари: a) тиснений шар лаку (2); b) напівпрозорий металевий шар та/або шар (3) з високим показником заломлення; c) перший частково знімний шар (4) лаку у вигляді літер, знаків, символів, ліній, гільйошів, чисел або слів; d) один або кілька шарів (5) лаку з оптичними властивостями; e) другий знімний шар (6) лаку на усю площу; f) ще один шар (7) лаку на усю площу; g) самоклейке покриття (8); причому у місцях, не покритих знімним шаром (4) лаку, прилипання усіх шарів однин до одного і прилипання шару (8) до виробу (9), що має бути захищеним, сильніші, ніж прилипання шару (5) до шару (6) або шару (6) до шару (7), і причому UA 110489 C2 (12) UA 110489 C2 у місцях, покритих знімним шаром лаку (4), прилипання усіх шарів один до одного і прилипання шару (8) до виробу (9), що має бути захищеним, сильніші, ніж прилипання шару (3) до шару (4) або шару (4) до шару (5), і причому, зокрема, прилипання шару (3) до шару (4) або шару (4) до шару (5) слабкіші, ніж прилипання як шару (5) до шару (6), так й шару (6) до шару (7). UA 110489 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід відноситься до липкої запобіжної стрічки або етикетки зі свідченням підробки, яка має оптично активну запобіжну ознаку й оптичну ознаку. Термін «оптично активна ознака» для цілей цього винаходу охоплює дифракційні структури, дифракційні грати, поверхневі рельєфи, голограми, кінеграми тощо. Липкі запобіжні стрічки або етикетки у сенсі цього винаходу виконують дві функції: з одного боку, липка стрічка або етикетка призначена забезпечити автентичність виробу або цілість упаковки через створення оптично активної запобіжної ознаки. Перевага для цієї мети віддається використанню голограм, які добре закріпилися у сегменті захисту продукції і, відтак, забезпечують високу ступінь прийняття, пізнаваності й безпеки. Однак з іншого боку, має бути чітко пізнаваною і спроба при підробці, іншими словами, при несанкціонованій спробі відірвати липку стрічку або етикетку. Останній захід забезпечує, що користувач може бути у розумній мірі впевненим, що продукт, захищений липкою стрічкою або етикеткою цього роду, є справжнім і знаходиться у своїй фабричній упаковці. Типові голограми, що вже використовуються сьогодні при захисті продуктів і як запобіжні ознаки для важливих документів, зазвичай мають базовий зовнішній вигляд з металічним блиском, який при зміні кута зору дає гру усіх кольорів веселки унаслідок дифракції світла в структурах голограми. Однак ці дифракційні ефекти завжди дуже схожі, і металічний блиск є спільним для усіх цих продуктів. Відтак, існує потреба у нових оптично змінних ефектах, що відрізняються від звичайного ефекту не лише картиною голограми, але ще й базовим кольором та/або в силу різного блиску. З документу KR 10079525 відомі голограмна плівка і спосіб її виготовлення. У цьому випадку конструкція складається з несної підкладки, знімного шару, тисненого шару (голограмного шару), часткового металево шару, маскувального шару, друкованого шару і липкого шару. Друкований шар і липкий шар мають різні флуоресцентні ознаки. При цій конструкції свідчення підробки неможливе. Відоме також із застосувань з декоративною метою і при пакуванні те, що зветься сухими етикетками, що відділяються. Ознакою цих етикеток є те, що етикетка складається з двох частин, які можуть легко відділятися одна від одної. Після того, як етикетка приклеєна до предмету, ці дві частини спочатку ще з’єднані. Коли верхню частину, яка часто має вушко для захвату, тощо, згодом видаляють, нижня частина етикетки залишається разом із самоклейким покриттям на предметі. Однак на боці, поверненому від предмету, самоклейке покриття покрите листом або шаром лаку, і частина, що залишається на предметі, на дотик вже не є липкою («суха»). Крім того, унаслідок цієї конкретної конструкції частину етикетки, що була видалена, приклеїти знову практично неможливо, оскільки видалена частина також вже не є липкою. Відомі й сполучення цих сухих етикеток, що відділяються, з ознакою свідчення підробки, наприклад, з документу ЕР-А 1 113 059. Однак описана у цьому документі липка стрічка або етикетка не містить будь-яких оптично активних запобіжних ознак. Тому метою винаходу було створення липкої запобіжної стрічки або етикетки, яка характеризується не лише оптично активним запобіжним елементом, а ще й оптично розпізнаваним свідченням підробки, і яка за своїм загальним оптичним враженням відрізняється від звичайних, з металічним блиском оптично активних структур, в яких після виявлення свідчення підробки ані видалена частина, ані частина етикетки або клею, що залишився на предметі, що має бути захищеним, не є липкими. Відповідно, пропонується липка запобіжна стрічка або етикетка із свідченням підробки, яка містить гнучку несну підкладку на основі гнучкої полімерної плівки, яка відрізняється тим, що одна поверхня несної підкладки несе наступні нанесені шари: a) тиснений шар; b) напівпрозорий металевий шар або шар з високим показником заломлення; c) перший частково знімний шар лаку у вигляді літер, знаків, символів, ліній, гільйошів, чисел або слів; d) один або кілька шарів лаку, що мають оптичні властивості; e) другий знімний шар лаку на усю площу; f) ще один шар лаку на усю площу; g) самоклейке покриття; причому у місцях, не покритих знімним шаром лаку (с), прилипання усіх шарів один до одного і прилипання шару (g) до предмету, що має бути захищеним, сильніші, ніж прилипання шару (d) до шару (е) або шару (е) до шару (f), і причому у місцях, покритих знімним шаром (с) лаку, 1 UA 110489 C2 5 10 15 20 25 30 35 40 45 50 55 прилипання усіх шарів один до одного і прилипання шару (g) до предмету, що має бути захищеним, сильніші, ніж прилипання шару (b) до шару (c) або шару (c) до шару (d), і причому, зокрема, прилипання шару (b) до шару (с) або шару (с) до шару (d) слабкіші, ніж прилипання як шару (d) до шару (е), так й шару (е) до шару (f). Прикладами придатних несних підкладок є несні плівки, переважно, гнучкі полімерні плівки, включаючи, наприклад, PI, PP, MOPP, PE, PPS, PEEk, PEK, PEI, PSU, PAEK, LCP, PEN, PBT, PET, PA, PC, COC, POM, ABS, PVC, фторполімери, такі, як промисловий тефлон, тощо. Несні плівки переважно мають товщину 5 -700 мкм, переважніше, 5-200 мкм, ще переважніше, 5-100 мкм. На першій стадії шар (а) лаку наносять на одну поверхню несної підкладки і здійснюють тиснення однією операцією або у подальшому процесі. Прилипання шару (а) лаку до несної підкладки повинне бути достатнім для того, щоб об’єднана система шарів не розділилася по цій поверхні сполучення, коли етикетка відділяється від прокладки, або коли липка стрічка розмотується, або коли ініціюється ознака свідчення підробки. Якщо прилипання шару (а) лаку до несної підкладки не є достатньо сильним без додаткових заходів, то до лакування шаром (а) на несну підкладку можуть наносити шар активатору склеювання, який покращує прилипання шару (а) лаку до несної підкладки. Альтернативно, можна використовувати несну підкладку, відповідно попередньо оброблену хімічними або фізичними засобами. Втім може бути цілком бажаним, щоб об’єднана система шарів розділялася по поверхні сполучення між шаром (а) і несною підкладкою, якщо, наприклад, етикетка виконана як те, що зветься перевідною етикеткою. У цьому варіанті здійснення винаходу зчеплення між шаром (а) і несною підкладкою є меншим, ніж прилипання шарів (а) – (g) один до одного. Після нанесення етикетки на виріб за допомогою липкого шару несну підкладку можна зняти без ініціювання свідчення підробки. Це свідчення підробки виникне згодом, наприклад, як результат так званого випробування методом клейкої стрічки (при вимірюванні сили адгезії), при якому клейку стрічку або іншу етикетку приклеюють до системи шарів, що залишилася на виробі, і знову відривають. У цьому випадку ініціюється ознака свідчення підробки, і частина шарів за п. 1 знову відривається. Для того щоб зменшити прилипання, на несній підкладці можна передбачити, скажімо, знімний шар. Якщо тиснений шар (а) лаку вже погано прилипає до несної підкладки (без додаткових заходів), то у знімному шарі для застосування як перевідна етикетка немає потреби. Придатні знімні шари містять, зокрема, відомі композиції лаку зі слабким прилипанням на основі, наприклад, метакрилату. Крім того, як знімні шари можна використовувати також шари масла, що наносяться дуже тонкими, або поліамідні, поліетиленові, силіконові або фторполімерні парафінові шари. Потім, як вже описувалося, наносять шар (а) лаку. На своїй поверхні, дальній від несної підкладки, шар (а) лаку має поверхневу структуру, наприклад, поверхневий рельєф, голограму, дифракційну структуру або дифракційні грати. Ця структура може виконуватися за допомогою відомих методів гарячого тиснення або УФ тиснення шляхом витискування зі структур, присутніх на штампі для тиснення. При застосуванні методу гарячого тиснення шар (а) лаку представляє собою шар термопластичного лаку; при застосуванні методу УФ тиснення шар (а) лаку піддають радіаційному тужавінню. Методи тиснення цих видів добре відомі фахівцеві і розкриті у документі ЕР-А 1 310 381, вміст якого цим повністю включається до цього опису. Товщина нанесеного шару (а) лаку може коливатися залежно від вимог до кінцевого продукту і товщини несної підкладки і взагалі становить 0,5-50 мкм, переважно, 2-10 мкм, переважніше, 2-5 мкм. Шар (а) лаку наносять на усю площу або частково процесом нанесення покриття, таким, як розпилення, розливання, полив, нанесення покриття шліцьовою головкою, занурювання або ножовим пристроєм, наприклад, або процесом друкування, наприклад, глибокий, флексографічний, офсетний, трафаретний або цифровий друк. Потім на шар (а) лаку наносять напівпрозорий металевий шар або шар (b) з високим показником заломлення. Напівпрозорий металевий шар (b) має оптичну густину приблизно 0,1-1,3, переважно, 0,10,8. Оптична густина такого порядку забезпечує, що цей шар ще й досі є достатньо прозорим для того, щоб спостерігачеві ще й досі були видно шари, що знаходяться за ним. Приклади придатних напівпрозорих металевих шарів включають шари, що містять метал або сплав. Пригожістю в якості металевого шару характеризуються шари, що 2 UA 110489 C2 5 10 15 20 25 30 35 40 45 50 55 60 містять Al, Cu, Fe, Ag, Au, Cr, Ni, Zn, Sn, Pt, Ti, Pd тощо. Прикладами придатних сплавів служать сплави Cu-Al, Cu-Zn тощо. Альтернативно, шар (b) може виконуватися як HRI шар (шар з високим показником заломлення). Цей HRI шар може переважно складатися з шару лаку з високим показником заломлення або шару, що містить сполуки металів. Прикладами придатних сполук металів служать оксиди або сульфіди металів, конкретніше, TiO 2, оксиди хрому, ZnS, оксиди міді, оксид індію й олова, оксид сурми й олова, оксид сурми й цинку, FTO, ZnO, Al 2O 3 або оксиди кремнію. Шари лаку з високим показником заломлення переважно наносять відомими процесами друку або нанесення покриття (див. вище); HRI шари, що містять сполуки металів, переважно наносять процесом хімічного або фізичного осадження з парової фази (напилювання, осадження з парової фази). Потім частково наносять знімний шар (с) лаку у вигляді, наприклад, літер, знаків, символів, ліній, гільйошів, чисел або слів. Придатний знімний лак переважно містить відомі композиції лаку зі слабким прилипанням на основі, наприклад, циклоолефінових сополімерів, нітроцелюлози, акрилатів, полівінілхлориду, сополімерів етилену й акрилату або стиролакрилатів, у придатному розчиннику. Щоб відрегулювати прилипання, у цьому випадку переважно додати хлоровані поліолефіни. Частка хлорованих поліолефінів у складі може бути в межах 0-130 мас. % відносно основного полімеру. Альтернативною можливістю є використання будь-яких потрібних систем лаку, прилипання яких зменшують добавкою, наприклад, сополімеру поліакрилату (який поставляється, наприклад, під фірмовим найменуванням BYK-394® компанією BYK-Chemie GmbH). Крім того, можна також використовувати поліамідні, поліетиленові, або фторполімерні парафінові шари або силіконові покриття, що наносяться дуже тонкими. Знімний шар лаку може факультативно містити запобіжні пігменти, такі як флуоресцентні пігменти тощо. Прилипання знімного шару (с) лаку підбирають таким, що коли ініціюється ознака свідчення підробки, знімний шар (с) лаку відділяється або від шару (b), або від шару (d), але решта конструкції плівки у цих місцях залишається цілою у своїй структурі. У будь-якому випадку прилипання знімного шару (с) лаку до шару (b) є слабкішим за прилипання напівпрозорого або HRI шару (b) до тисненого шару (а) лаку. Знімний шар (с) лаку частково наносять за допомогою процесу друку, таким, як, наприклад, глибокий, флексографічний, офсетний, трафаретний або цифровий друк. Частково або по усій площі на цей знімний шар лаку наносять один або кільк а шарів (d) лаку, які характеризуються оптичними властивостями. Оптичні властивості шару (d), конкретніше, колір, можуть надаватися за допомогою барвників та/або пігментів. Пігменти, які при цьому можуть використовуватися, включають усі відомі пігменти, прикладами яких є пігменти на неорганічній основі, такі як діоксин титану, сульфід цинку, каолін, оксид індію й олова, оксид сурми й олова, оксид фтору й олова, алюміній, оксиди хрому й оксиди кремнію, або пігменти на органічній основі, такі як фталоціанін синій, ізоіндолідін жовтий, діоксазин фіолетовий тощо, а також кольорові та/або інкапсульовані пігменти у зв’язуючих системах, що осушуються хімічно, фізично або реакційно. Придатні барвники включають, наприклад, 1,1 - або 1,2-хром-кобальтові комплекси. Крім того, можуть використовуватися барвники та/або пігменти для створення ефекту та/або захисту, прикладами яких служать люмінесцентні барвники і пігменти, які флуоресціюють або фосфоресціюють у діапазоні видимого світла, в УФ- або ІЧ-діапазоні; пігменти, що створюють ефект, такі, як рідкі кристали, пігменти змінного кольору с перламутровим блиском, бронзові та/або багатошарові, і термохромні фарби і пігменти. Вони можуть використовуватися індивідуально або в усіх можливих комбінаціях. Передбачаються також комбінації видимих і невидимих кольорових пігментів і пігментів, що створюють ефект, та/або захисних пігментів. Однак цей шар або ці шари (d) можуть мати визначену градацію кольору, або ще можуть виконуватися багатокольоровим друком з частковим або повним пер екриттям зверху або вздовж одне одного, або у частковому вигляді або у вигляді на усю площу. Фарбований шар або шари (d) наносять будь-яким бажаним процесом, але переважно процесом друку. Товщина кольорових шарів (d) залежить від покривності фарби у сполуч енні із застосовуваним процесом друку. 3 UA 110489 C2 5 10 15 20 25 30 35 40 45 50 55 60 Щоб досягти ефекту, який є метою, а саме, що ані відірвана частина, ані частина, яка ще й досі залишається на виробі, що має захищатися, не є липкими на дотик, на усю площу можуть наносити ще один знімний шар (е) лаку. Можливі композиції цього знімного шару лаку ідентичні можливим композиціям знімного шару (с) лаку. Слід, однак, забезпечити, щоб склад знімного шару (е) лаку вибирався таким чином, щоб прилипання до шару, що знаходиться безпосередньо вище і нижче, було м іцніше, ніж прилипання знімного шару (с) лаку до шарів, що знаходяться безпосередньо вище і нижче. Наприклад, при виборі знімного шару лаку на основі циклоолефінового сополімеру прилипання можна регулювати дуже точно шляхом варіювання частки доданих хлорованих поліолефінів. У одному конкретному випадку це означає, що частка хлорованих поліолефінів у шарі (е) повинна бути вищою, ніж у шарі (с). Між другим знімним шаром (е) лаку і самоклейким покриттям (g) є ще один шар (f) лаку. Композиція шару (f) є довільною, але цей шар повинен мати достатню власну стійкість й у зонах, покритих знімним шаром (с) лаку, повинен демонструвати достатнє прилипання до шарів (е) й (g), щоб пакет шарів, коли ініціюється ознака свідчення підробки, не розділявся на одній з поверхонь сполучення шару (f) з прилягаючими шарами (е) або (g), а щоб натомість розділялася на одній з поверхонь сполучення шару (с) з прилягаючими до нього шарами (b) або (d). Основною метою шару (f) є повністю закрити самоклейке покриття, таким чином запобігаючи тому, щоб частина, що залишилася, й видалена частина були липкими на дотик після ініціювання ознаки свідчення підробки. Це обумовило товщину для шару (f) приблизно 3-50 мкм. Потім наносять самоклейке покриття (g). За допомогою самоклейкого покриття (g) до виробу або упаковки, що має бути захищеним, приклеюють запобіжну стрічку або етикетку. Як результат різного зчеплення шарів етикетки, шар (d) лаку зазнає руйнівного розривання при будь-якій спробі відірвати липку стрічку або етикетку з виробу, що м ає бути захищеним. Одна частина шару (d) лаку залишається на виробі, що має бути захищеним; друга частина шару (d) лаку видаляється з виробу разом з несною підкладкою. Ці дві частини мають взаємно доповнювальні характеристики відносно одна одної, тобто або додатні структури є видимими на видаленій несній підкладці, а від’ємні структури – на виробі, або vice versa. Щоб забезпечити надійну роботу, у кожному випадку необхідно дотримуватися наступних граничних умов: У зонах, не покритих знімним шаром (c) лаку, прилипання усіх шарів один до одного і прилипання шару (g) до предмету, що має бути захищеним, повинне бути сильнішим, ніж прилипання шару (d) до шару (e) або шару (e) до шару (f). У зонах, покритих знімним шаром (c) лаку, прилипання усіх шарів один до одн ого і прилипання шару (g) до предмету, що має бути захищеним, повинне бути сильнішим, ніж прилипання шару (b) до шару (c) або шару (c) до шару (d). Насамкінець, прилипання шару (b) до шару (c) або шару (c) до шару (d) має бути слабкішим, ніж прилипання як шару (d) до шару (e), так і шару (e) до шару (f), оскільки в іншому випадку при ініціюванні ознаки свідчення підробки у зонах, покритих знімним шаром (c) лаку, шар лаку (d) не зазнає руйнівного розривання, а зняття відбудеться по усій площі вздовж однієї з поверхонь сполучення шару (e) лаку з прилягаючими шарами. З огляду на ці конкретні обставини при ініціюванні свідчення підробки, причому передбачити ці обставини виробник етикеток не в змозі, в одній етикетці можливі різні сполучення граничних умов. Однак конструкція етикетки від початку вибрана такою, що у цих двох відповідних зонах (зі знімним шаром (с) лаку і без нього), переважно має місце один з двох вищезазначених випадків. Факультативно, поверхня несної підкладки, повернена у бік від конструкції, мо же додатково нести нанесене ґрунтовання (перший шар фарби), яке уможливлює або полегшує подальший друк на етикетці або липкій стрічці. Цей друк може складатися, наприклад, з індивідуальних даних, що зважують на специфіку замовника або специфіку продукту, а бо ще з будь-яких бажаних картин, знаків, символів тощо. У випадку використання в якості липкої стрічки, друга поверхня несної підкладки може факультативно нести нанесений знімний шар лаку, щоб дозволити стрічці змотуватися; у цьому випадку прилипання самоклейкого покриття (g) до цього другого знімного шару лаку знов-таки слабкіше, ніж прилипання всередині об’єднаної системи, утвореної шарами (a) (g). Варіанти здійснення винаходу показані на фіг. 1-5. 4 UA 110489 C2 5 10 15 20 25 30 35 40 45 50 55 60 На цих фігурах: 1 – несна підкладка 2 – шар лаку, що містить оптично активну структуру (наприклад, голограму) 3 – напівпрозорий металевий шар або HRI шар 4 – частковий знімний шар лаку 5 – шар з оптичними властивостями 6 – другий знімний шар лаку на всю площу 7 – шар лаку на усю площу 8 – самоклейке покриття 9 – виріб, що несе нанесену липку стрічку або етикетку 10 – (факультативний) шар активатора склеювання 11 – (факультативний) шар ґрунтовання для друку 12 – друк, що зважує на специфіку замовника 13 – частина етикетки, що відривається разом із несною підкладкою 1 14 – частина етикетки, що залишається на виробі 9, що має бути захищеним 15, 16, 17, 18 – зони, що мають різні стани злипання 19 – запобіжна етикетка згідно з винаходом 20 – частина шару 5 з оптичними властивостями, що залишається на виробі 9, що має бути захищеним, і демонструє від’ємні заглиблення у вигляді знаків 21 - частина шару 5 з оптичними властивостями у вигляді додатних знаків, що відривається разом із несною підкладкою 1. На фіг. 1 показана у поперечному перерізі конструкція етикетки у пр иклеєному стані. На фіг. 2 й 3 показаний, так само у поперечному перерізі, стан після ініціювання ознаки свідчення підробки з різними пропонованими механізмами ініціювання. Фіг. 4 представляє собою вид зверху запобіжної етикетки; на фіг. 5 показана та сама запобіжна етикетка з частково ініційованою ознакою свідчення підробки. На фіг. 1 запропонована етикетка, приклеєна до виробу 9. Етикетка складається з несної підкладки 1, одна поверхня якої покрита ґрунтованням 11, і на цій поверхні згодом друкується видимий малюнок 12. На протилежній поверхні першим знаходиться шар 10 активатора склеювання, потім тиснений шар 2 лаку й напівпрозорий металевий шар або шар 3 з високим показником заломлення. На шар 3 слідом нанесений частковий знімний шар 4 лаку, покритий шар ом 5 на усю площу, з оптичними властивостями. За ним слідують другий знімний шар 7 лаку і самоклейке покриття 8, яким етикетку прикріплюють до виробу 9, що має бути захищеним. На фіг. 1 показаний приклад, в якому користувач розглядає оптично активну структуру через несну підкладку 1; з цією метою несна підкладка 1 переважно виконана прозорою. Крізь напівпрозорий металевий шар або HRI шар 3 світло частково відбивається на поверхні сполучення з шаром 2, спостерігачеві стає видимим дифракційний ефект оптично а ктивної структури. Однак унаслідок часткової напівпрозорості шару для видимого світла шар 5 з оптичними властивостями, що лежить нижче, також ще й досі є видимим. Відповідно, оптично активна структура і кольоровий шар переважно накладаються один на одного. Остаточне враження, яке надається спостерігачеві, - це враження голограми з кольоровим тлом, але не голограми, що не має металевого блиску, типу, характерного для звичайних тиснених і металізованих голограм. На фіг. 2 й 3 видаленням етикетки ініційована ознака свідчення підробки. Чітко видно, що частини шару 5 з оптичними властивостями залишаються на виробі 9, що має бути захищеним, і це відбувається у тих місцях, в яких нанесений знімний шар 4 лаку. У зонах без знімного шару 4 лаку шар 5 з оптичними властивостями залишається на видаленій несній підкладці 1 і на голограмі, нанесеній на ній. Це «руйнівне розривання» шару 5 надає спостерігачеві оптичне свідчення підробки у вигляді літер, знаків, символів, ліній, гільйошів, чисел або слів. Фіг. 2 й 3 відрізняються одна від одної точним вирішенням співвідношень прилипання між окремими шарами. Зони 15-17 роз’яснюють ці пропоновані співвідношення прилипання між окремими шарами, що призводять до розкриття оптичного ефекту при ініціюванні ознаки свідчення підробки. У зоні 15 об’єднана система розділяється між знімним шаром 4 лаку і шаром 5 з оптичними властивостями; іншими словами, зчеплення між шарами 4 і 5 слабкіше, ніж зчеплення усіх інших шарів між собою і ніж зчеплення самоклейкого покриття 8 з виробом 9. Тому шар 5 з оптичними властивостями залишається у зоні 15 разом із шарами 6-8 на виробі 9, що має бути захищеним. У зоні 16 об’єднана система розділяється на поверхні сполучення між другим знімним шаром 6 лаку і шаром 7 лаку; іншими словами, зчеплення знімного шару 6 лаку із шаром 7 лаку 5 UA 110489 C2 5 10 15 20 25 30 35 40 45 50 55 слабкіше, ніж зчеплення усіх інших шарів між собою і ніж зчеплення самоклейкого покриття 8 з виробом 9. Тому шар 5 з оптичними властивостями залишається у зоні 16 разом із шаром 10 ґрунтовання, штампованим/тисненим шаром 2 лаку, напівпрозорим металевим шаром або HRI шаром 3 і знімним шаром 6 лаку на відірваній несній підкладці 1. У зоні 17 об’єднана система розділяється між напівпрозорим металевим шаром або HRI шаром 3 і знімним шаром 4 лаку; іншими словами, зчеплення між шарами 3 й 4 слабкіше, ніж зчеплення усіх інших шарів між собою і ніж зчеплення самоклейкого покриття 8 з виробом 9. Тому шар 5 з оптичними властивостями залишається у зоні 17 разом із знімним шаром 4 лаку і шарами 6-8 на виробі 9, що має бути захищеним. У зоні 18 об’єднана система розділяється між шаром 5 з оптичними властивостями і другим знімним шаром 6 лаку; іншими словами, зчеплення між шарами 5 і 6 слабкіше, ніж зчеплення усіх інших шарів між собою і ніж зчеплення самоклейкого покриття 8 до виробу 9. Тому шар 5 з оптичними властивостями залишається у зоні 18 разом із шаром 10 ґрунтовання, штампованим/тисненим шаром 2 лаку та напівпрозорим металевим шаром або HRI шаром 3 на відірваній несній підкладці 1. Вищеописані співвідношення прилипання не обов’язково повинні сполучатися таким чином, як показано на фіг. 2 й 3, натомість вони можуть мати місце й у сполученні ситуації зони 15 із зоною 18 або у сполучення ситуації зони 17 із зоною 16. Конкретне сполучення прилипань виникає залежно від конструкції пропонованої етикетки; однак як результат непередбаченості того, як докладно ініціюватиметься ознака свідчення підробки, інакше кажучи, як відриватиметься несна підкладка, можливе й таке, що на одній етикетці одночасно відбуватимуться усі ситуації зняття, показані для зон 15-18. Як показано на фігурах, після ініціювання ознаки свідчення підробки самоклейке покриття 8 завжди покрите додатковими шарами, щонайменше шаром 7 лаку. Отже, якщо узяти частину 14 етикетки, вона на дотик буде сухою і не липкою. Вдаючись до подроб иць, зараз несуттєво, які з шарів 4-6 ще й досі залишаються додатково на частині 14, оскільки усі ці шари мають властивість на бути липкими у сенсі самоклейкого покриття. Якщо згодом здійснюватиметься спроба знову прикріпити частину 13 етикетки до частини 14, з’ясується, що досягти цього важко, оскільки ці частини вже не прилипають одна до одної. Якщо здійснюватиметься спроба вирішити цю проблему через використання клею, буде дуже важко прикріпити частину 13 до частини 14 таким чином, щоб взаємно доповнювальні частини шару 5, що знаходяться частково на частині 13, а частково на частині 14, зійшлися так, щоб створити враження суцільного шару 5. Більш того, у випадку будь-якої перевірки відразу буде встановлено, що при спробі знов відірвати несну підкладку ознака свідчення підробки вже не функціонує відповідно до винаходу. Той факт, що частина 14 етикетки вже не є липкою, може бути додатковою перевагою для користувача, якщо виріб, що має бути захищеним, використовується й далі після ініціювання ознаки свідчення підробки. Приклад, який можна навести, - приклад використання для показу при в’їзді до країни і виїзду з неї у паспорті. При в’їзді етикетка цього роду спочатку друкується з датою візи і приклеюється в паспорт. Після закінчення терміну перебування офіційний орган ініціює ознаку свідчення підробки, у такий спосіб офіційно підтверджуючи виїзд. З цією метою, наприклад, знімний шар 4 лаку може друкуватися у вигляді тексту «виїхав». При цьому цілком очевидно, що термін перебування мав місце у даній країні. Якщо тепер після видалення частини 13 паспорт закривають, сторінки паспорта не злипаються, оскільки частина 14 вже не є липкою. Фіг. 4 представляє собою вид зверху запобіжної етикетки 17, при цьому друк 16, що зважує на специфіку замовника, нанесений на її лиц ьовий бік у склеєному стані до спроби підробки. На фіг. 5 показана пропонована запобіжна етикетка у частково видаленому стані, тобто з частковою ініційованою ознакою свідчення підробки. На виробі, що має бути захищеним, залишається частина 14 етикетки, що має заглиблення у шарі 5 з оптичними властивостями у вигляді від’ємних знаків 20 («VOID» («НЕДІЙСНИЙ»)). Частина шару 5 з оптичними властивостями, що залишається на видаленій частині 13 етикетки, має вигляд додатних знаків 21. 6 UA 110489 C2 7 UA 110489 C2 8 UA 110489 C2 9 UA 110489 C2 10 UA 110489 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 1. Липка запобіжна стрічка або етикетка із свідченням підробки, яка містить гнучку несучу підкладку на основі гнучкої полімерної плівки, яка відрізняється тим, що одна поверхня несучої підкладки (1) несе наступні нанесені шари: a) тиснений шар (2) лаку; b) напівпрозорий металевий шар та/або шар (3) з високим показником заломлення (HRI); c) перший частковий знімний (4) шар лаку; d) один або кілька шарів (5) лаку з оптичними властивостями; e) другий знімний шар (6) лаку; f) ще один шар (7) лаку; g) самоклейке покриття (8); причому у місцях, не покритих знімним шаром (4) лаку, прилипання усіх шарів один до одного і прилипання шару (8) до виробу (9), що має бути захищеним, сильніші, ніж прилипання шару (5) до шару (6) або шару (6) до шару (7), і причому у місцях, покритих знімним шаром (4) лаку, прилипання усіх шарів один до одного і прилипання шару (8) до виробу (9), що має бути захищеним, сильніші, ніж прилипання шару (3) до шару (4) або шару (4) до шару (5), і причому, зокрема, прилипання шару (3) до шару (4) або шару (4) до шару (5) слабкіші, ніж прилипання як шару (5) до шару (6), так і шару (6) до шару (7). 2. Липка запобіжна стрічка або етикетка за п. 1, яка відрізняється тим, що несуча підкладка (1) складається з прозорої полімерної плівки. 3. Липка запобіжна стрічка або етикетка за пп. 1 і 2, яка відрізняється тим, що інша поверхня несучої підкладки (1) несе шар (11) ґрунтування для друку. 4. Липка запобіжна стрічка або етикетка за будь-яким з пп. 1 і 2, яка відрізняється тим, що інша поверхня несучої підкладки (1) несе знімний шар лаку. 5. Липка запобіжна стрічка або етикетка за будь-яким з пп. 1-4, яка відрізняється тим, що між несучою підкладкою (1) і тисненим шаром (2) лаку знаходиться шар (10) активатора склеювання. 6. Липка запобіжна стрічка або етикетка за будь-яким з пп. 1-4, яка відрізняється тим, що між несучою підкладкою (1) і тисненим шаром лаку (2) знаходиться знімний шар. 7. Липка запобіжна стрічка або етикетка за будь-яким з пп. 1-6, яка відрізняється тим, що шар (5) з оптичними властивостями виконаний багатокольоровим друком, як шар з градацією 11 UA 110489 C2 5 10 15 20 кольору та/або як шар, що містить барвники або пігменти, що створюють ефект, та/або захисні барвники або пігменти. 8. Липка запобіжна стрічка або етикетка за будь-яким з пп. 1-7, яка відрізняється тим, що після ініціювання ознаки свідчення підробки стають розпізнаваними літери, знаки, символи, лінії, гільйоші, числа або слова, які є доданими на виробі (9), що має бути захищеним, і від'ємними на видаленій несучій підкладці (1), або vice versa. 9. Липка запобіжна стрічка або етикетка за будь-яким з пп. 1-8, яка відрізняється тим, що шар (3) являє собою напівпрозорий металевий шар, що містить Аl, Cu, Fe, Ag, Аu, Cl, Ni, Zn, Sn, Pt, Ті або Pd, або містить сплав цих металів. 10. Липка запобіжна стрічка або етикетка за будь-яким з пп. 1-8, яка відрізняється тим, що шар (3) являє собою (HRI) шар, який містить сполуку металу. 11. Липка запобіжна стрічка або етикетка за будь-яким з пп. 1-8, яка відрізняється тим, що шар (3) являє собою (HRI) шар лаку. 12. Липка запобіжна стрічка або етикетка за будь-яким з пп. 1-11, яка відрізняється тим, що шар (2) являє собою тиснений шар УФ-лаку. 13. Липка запобіжна стрічка або етикетка за будь-яким з пп. 1-12, яка відрізняється тим, що шар (2) являє собою шар лаку гарячого тиснення. 14. Липка запобіжна стрічка або етикетка за будь-яким з пп. 1-13, яка відрізняється тим, що зазначена липка стрічка або етикетка містить друк на шарі (11) ґрунтування для друку або на непокритій поверхні несучої підкладки (1). 15. Липка запобіжна стрічка або етикетка за будь-яким з пп. 1-14, яка відрізняється тим, що шар (2) лаку має тиснення у вигляді голограми, дифракційної структури або дифракційних ґрат. 12 UA 110489 C2 13 UA 110489 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 14

Дивитися

Додаткова інформація

Назва патенту англійською

Safety label or adhesive tape with evidence of tampering

Автори англійською

Mayrhofer, Marco, Aigner, Georg

Автори російською

Майрхофер Марко, Айгнер Георг

МПК / Мітки

МПК: G09F 3/02, C09J 7/02, B42D 15/00, G09F 3/10

Мітки: стрічка, запобіжна, етикетка, липка, свідченням, підробки
