Предмет одягу (варіанти)

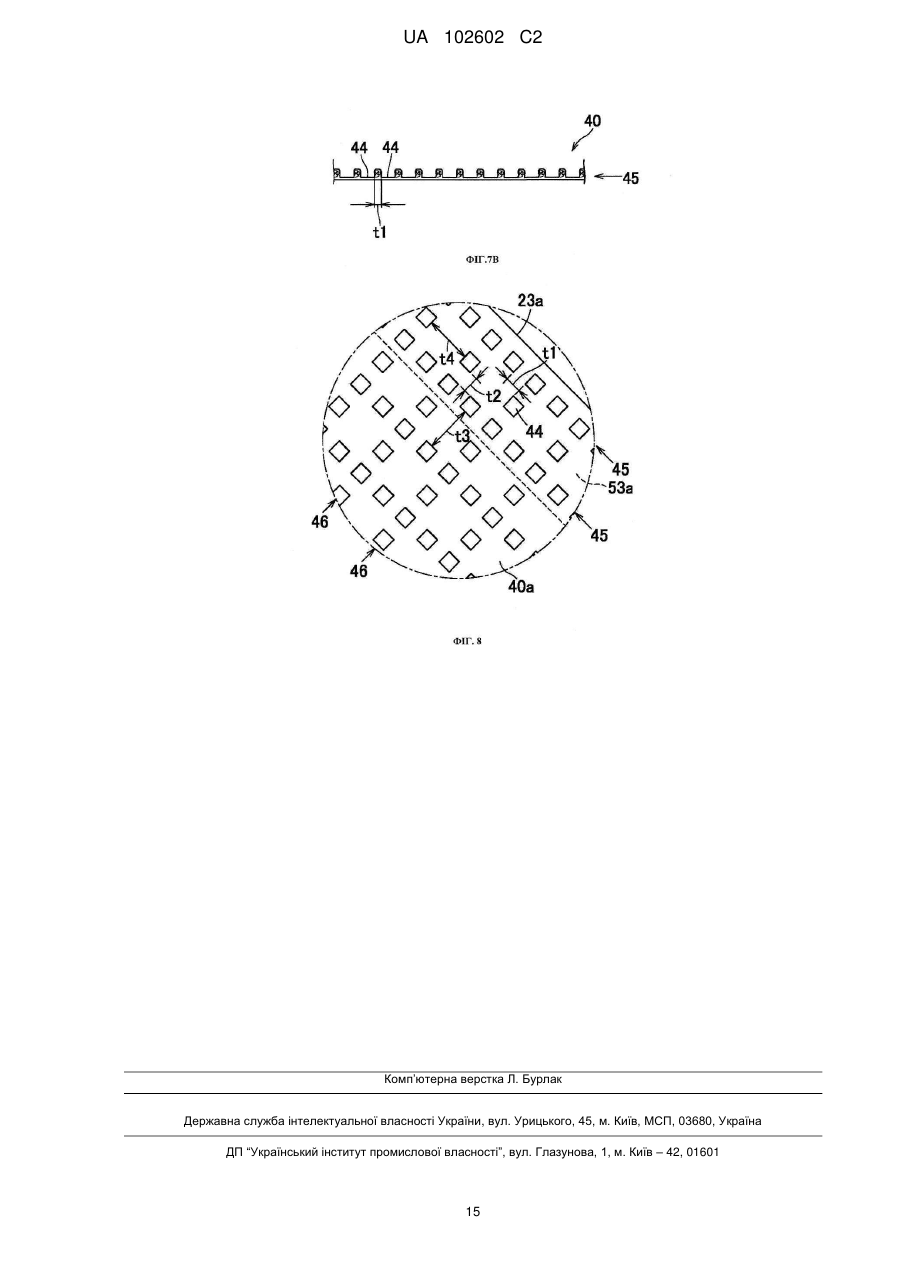

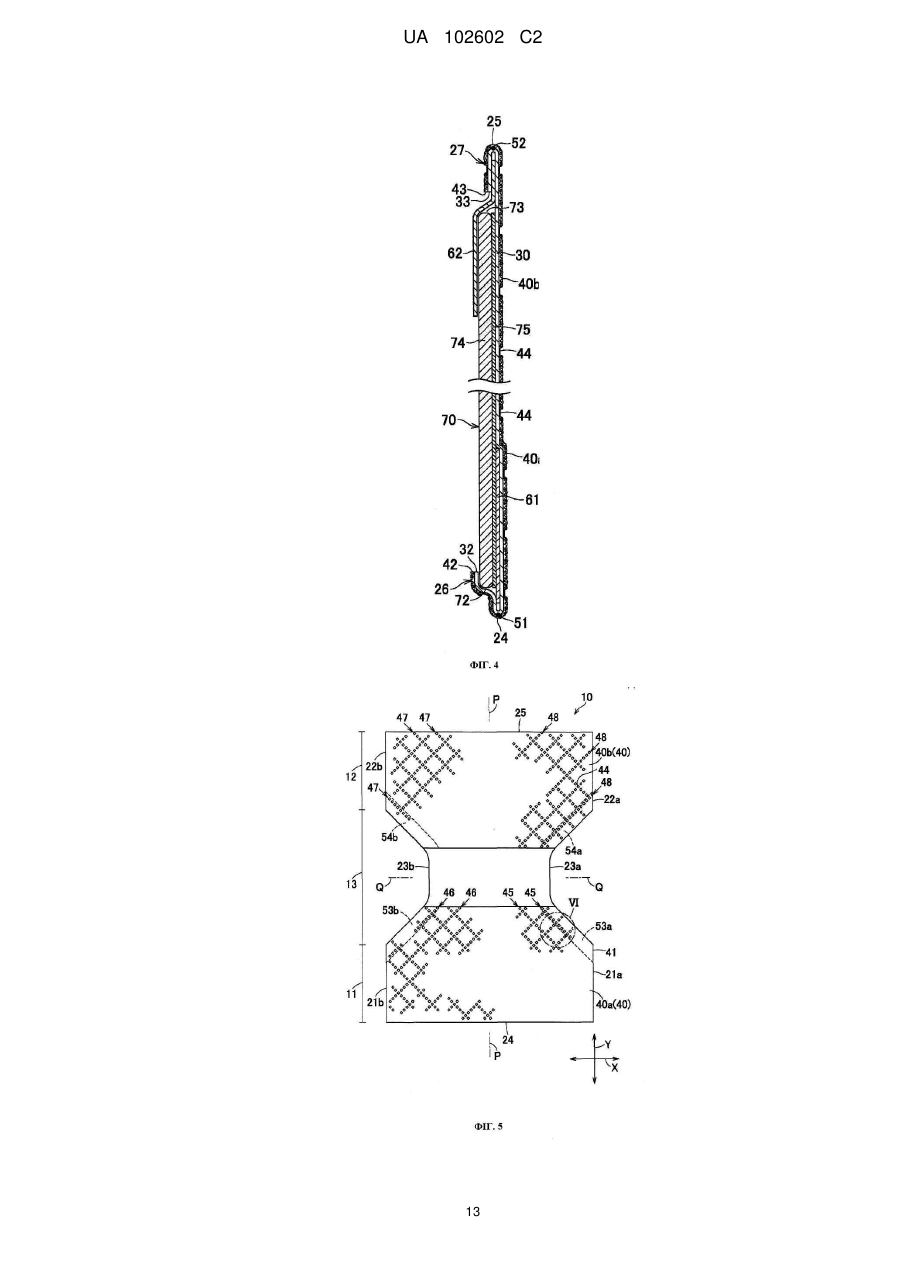

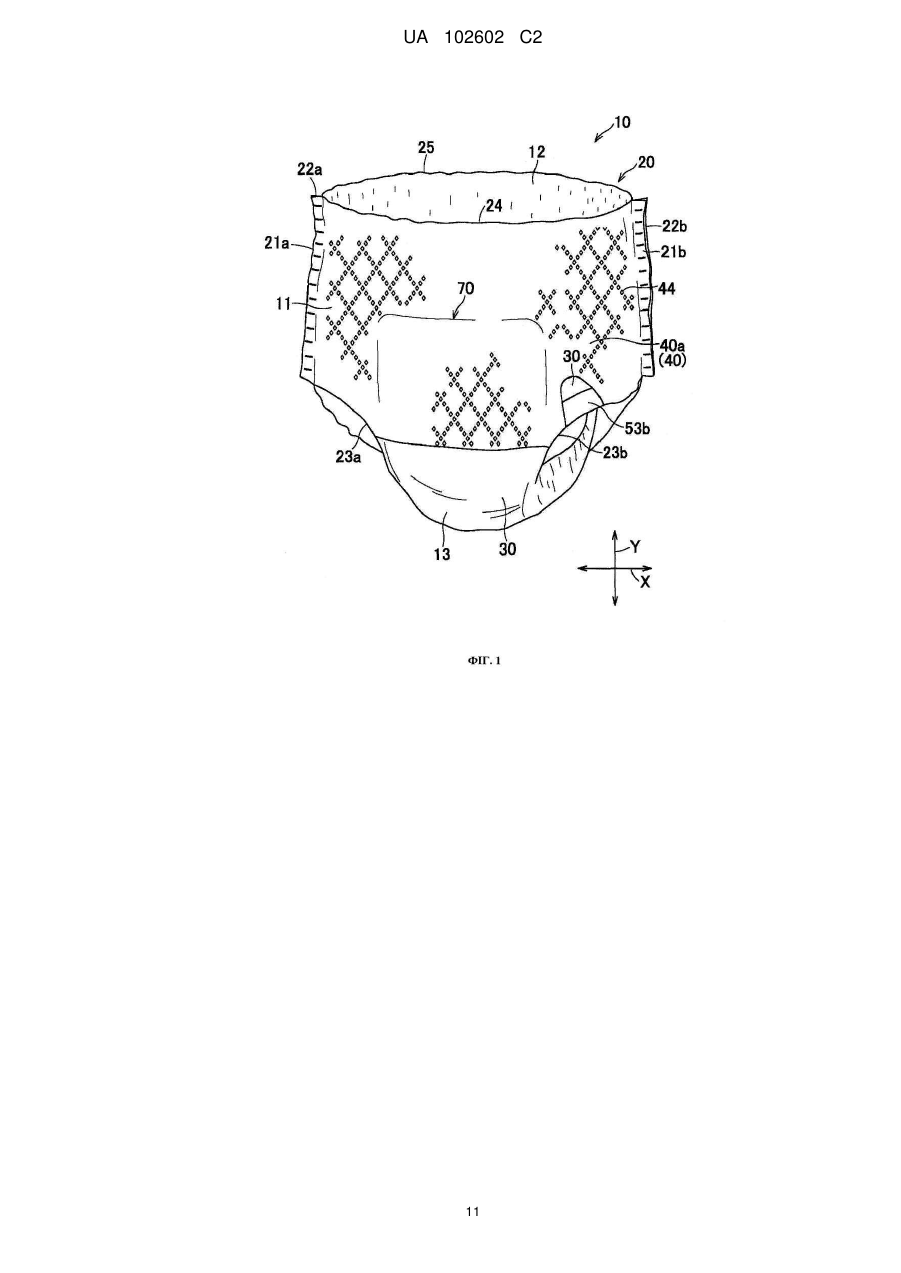

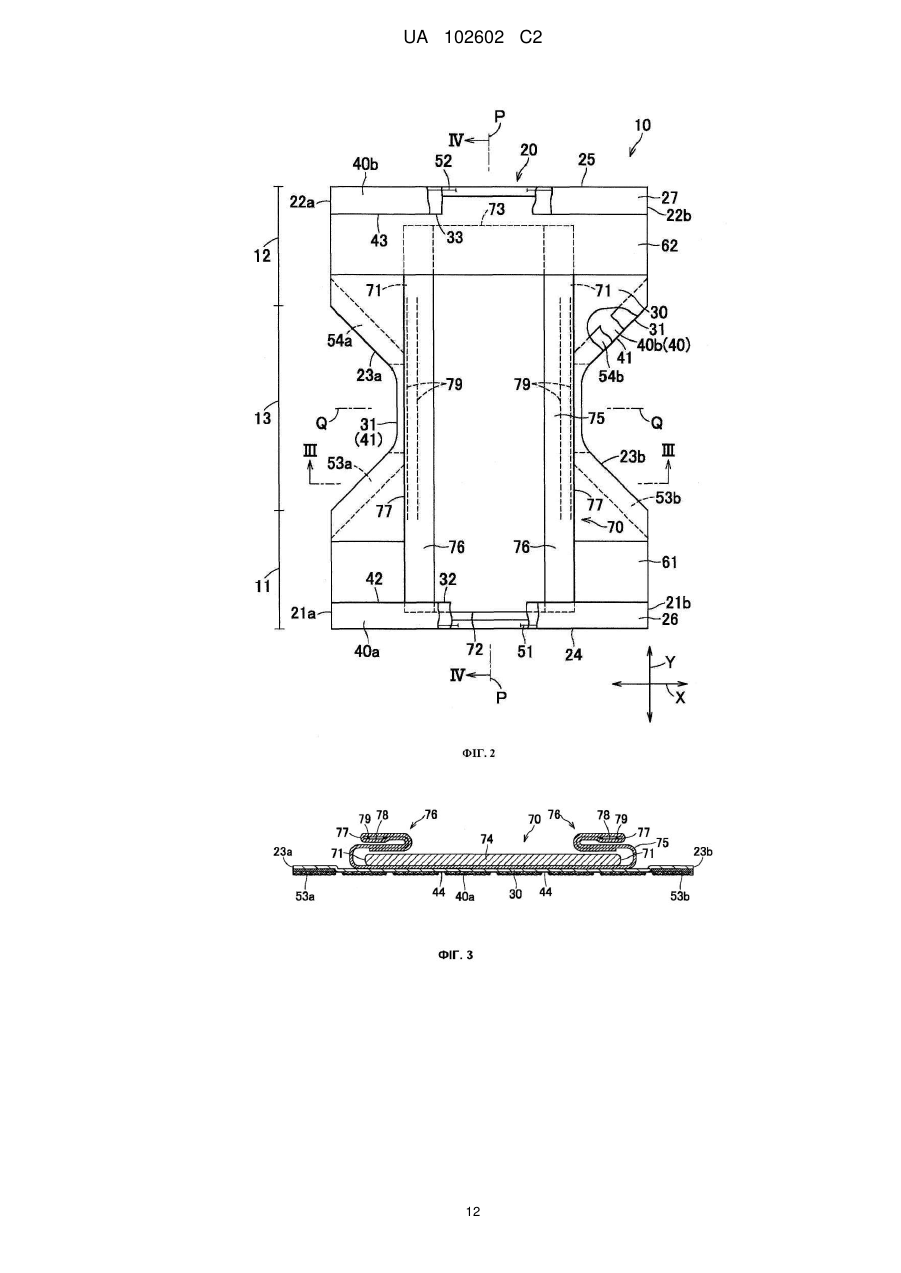

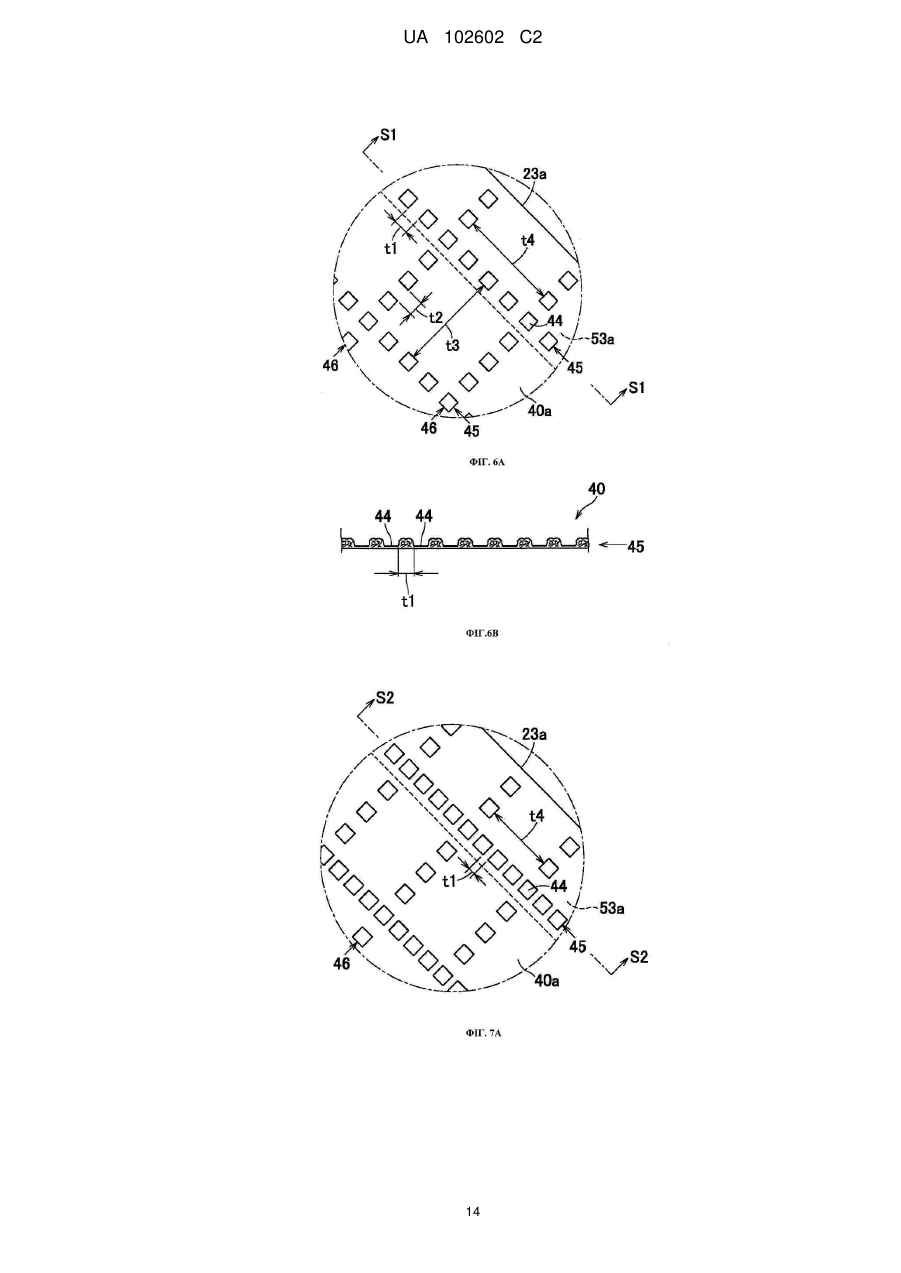

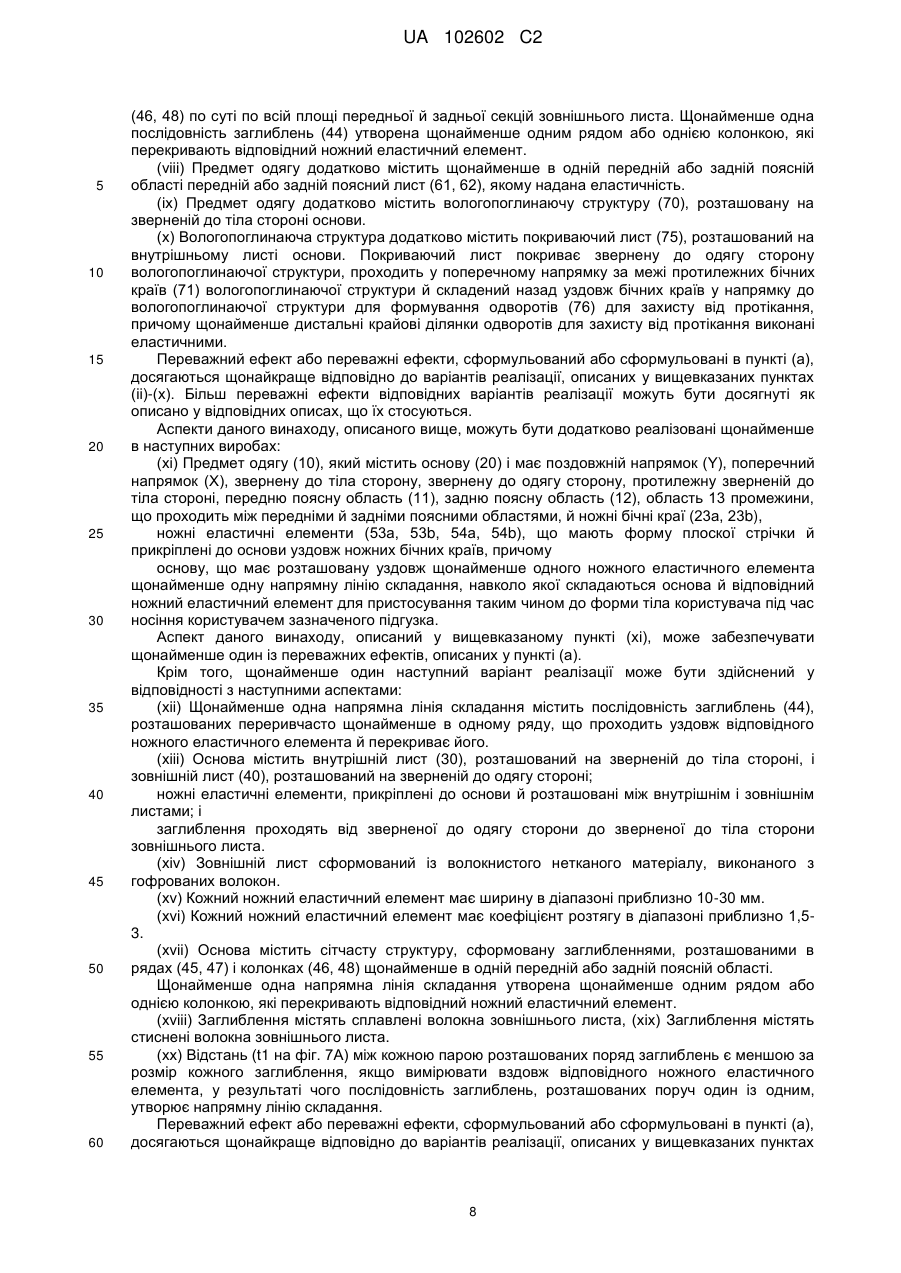

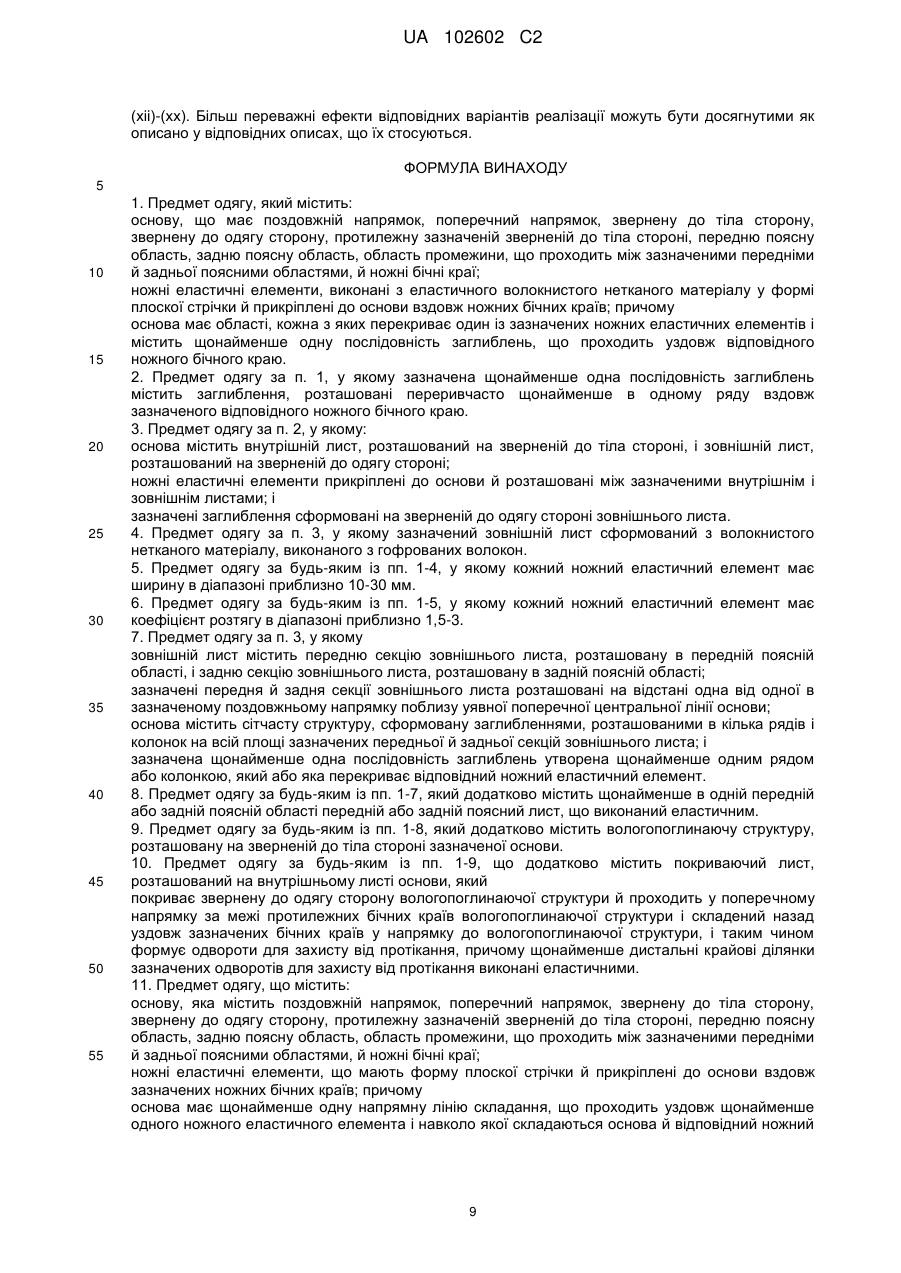

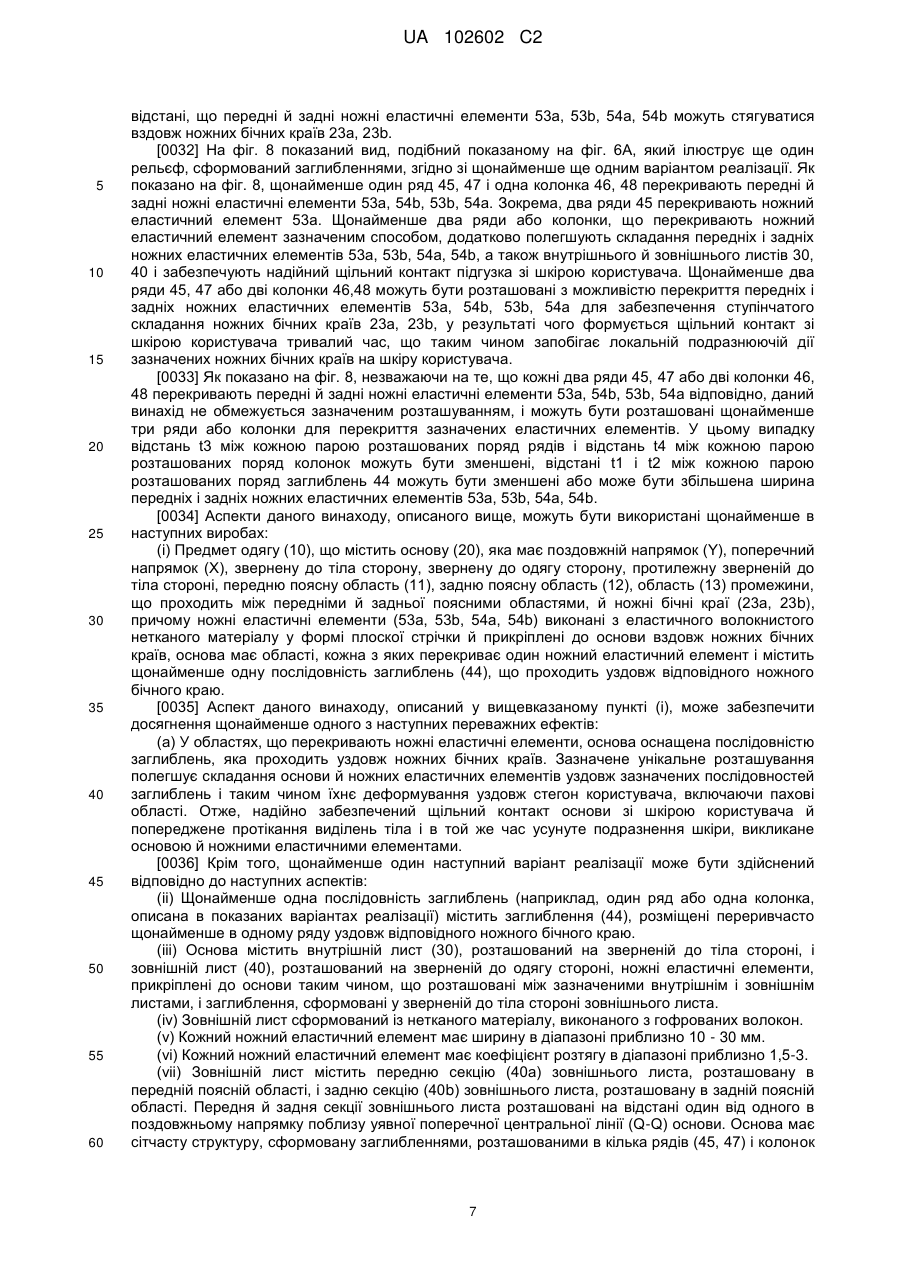

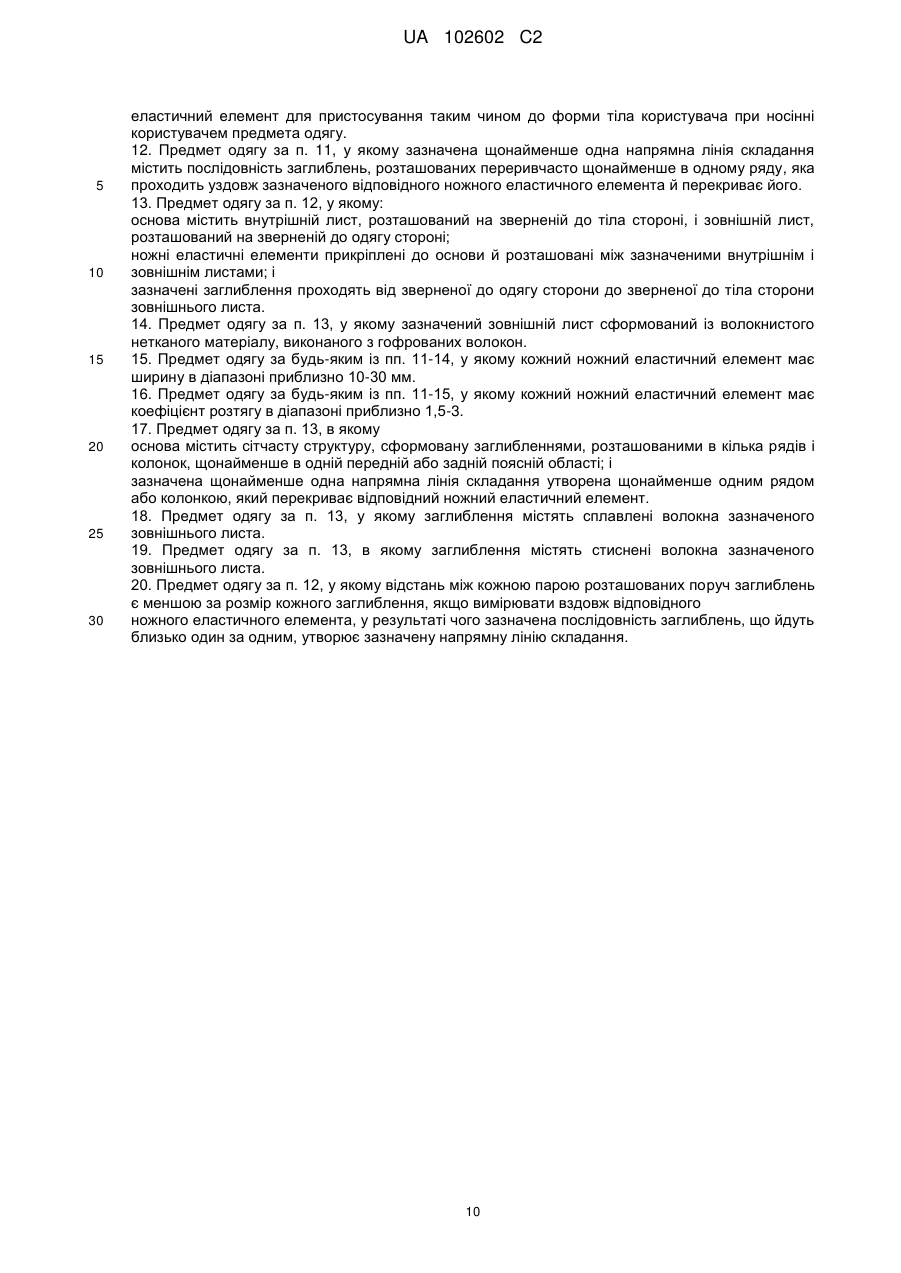

Реферат: Заявлений предмет одягу містить основу, що має поздовжній напрямок, поперечний напрямок, звернену до тіла сторону, звернену до одягу сторону, протилежну зазначеній зверненій до тіла стороні, передню поясну область, задню поясну область, область промежини, ножні бічні краї, ножні еластичні елементи, що виконані з еластичного волокнистого нетканого матеріалу у формі плоскої стрічки й прикріплені до основи вздовж ножних бічних країв. Основа має області, кожна з яких перекриває один із зазначених ножних еластичних елементів і містить щонайменше одну послідовність заглиблень, що проходить уздовж відповідного ножного бічного краю. Заявлений предмет одягу містить основу, яка містить поздовжній напрямок, поперечний напрямок, звернену до тіла сторону, звернену до одягу сторону, протилежну зазначеній зверненій до тіла стороні, передню поясну область, задню поясну область, область промежини, ножні бічні краї, ножні еластичні елементи, що мають форму плоскої стрічки й прикріплені до основи вздовж зазначених ножних бічних країв. Основа має щонайменше одну напрямну лінію складання, що проходить уздовж щонайменше одного ножного еластичного елемента і навколо якої складаються основа й відповідний ножний еластичний елемент для пристосування таким чином до форми тіла користувача при носінні користувачем предмета одягу. UA 102602 C2 (12) UA 102602 C2 UA 102602 C2 5 10 15 20 25 30 35 40 45 50 55 60 ОБЛАСТЬ ТЕХНІКИ [0001] Даний винахід відноситься до предметів одягу і, більш конкретно, до абсорбуючих виробів, наприклад, підгузків одноразового використання, трусів для навчання до туалету або трусів для осіб, що страждають нетриманням. РІВЕНЬ ТЕХНІКИ [0002] Підгузки одноразового використання відомі, наприклад, із JP 62-21802 А і містять основу, що має протилежні поясні бічні краї, які утворюють поясний отвір, і ножні бічні краї, які утворюють пару отворів для ніг, та відносно широкі подібні до стрічки ножні еластичні елементи, розташовані вздовж відповідних ножних бічних країв. У зазначеному підгузку як ножні еластичні елементи використовується пеноуретан (спандекс), який еластично розтягується і стягується. Завдяки ножним еластичним елементам, що мають відносно більшу ширину, можуть бути збільшені еластичні області, розташовані вздовж відповідних ножних бічних країв, і зменшена локальна концентрація сили, що їх стягує, у результаті чого зменшується ймовірність подразнення шкіри користувача. [0003] Якщо зазначений підгузок надягають на тіло користувача, то складання ножних бічних країв уздовж пахових областей користувача, що відносяться до відповідних отворів для ніг, може бути утрудненим через велику товщину, а також високу жорсткість основи й стрічкових еластичних елементів, які утворюють шарувату структуру в зазначених областях. У даному випадку між ножними бічними краями й паховими областями можуть залишатися небажані зазори, через які виділення тіла можуть просочуватися з підгузка. Крім того, ножні бічні краї можуть подразнювати пахові області користувача й викликати в нього відчуття дискомфорту. [0004] Є потреба в предметі одягу, в якому ножні бічні краї можуть бути рівномірно деформовані вздовж пахових областей користувача й можуть перешкоджати протіканню виділень тіла за межі ножних бічних країв, у той же час не викликаючи в користувача відчуття дискомфорту. Патентна література [0005] (PTL 1) Опублікована патентна заявка Японії № 62-21802 А СУТНІСТЬ ВИНАХОДУ [0006] Щонайменше один варіант реалізації даного винаходу відноситься до предмету одягу, що містить основу, яка має поздовжній напрямок, поперечний напрямок, звернену до тіла сторону, звернену до одягу сторону, протилежну зверненій до тіла стороні, передню поясну область, задню поясну область, область промежини, що проходить між передньою і задньою поясними областями, та ножні бічні краї. [0007] У зазначеному виробі ножні еластичні елементи, сформовані з еластичного волокнистого нетканого матеріалу в формі плоскої стрічки, прикріплені до основи вздовж ножних бічних країв. Основа має області, кожна з яких перекриває один ножний еластичний елемент і містить щонайменше одну послідовність заглиблень, яка проходить уздовж відповідного ножного бічного краю. [0008] Щонайменше ще один варіант реалізації даного винаходу відноситься до предмету одягу, що містить основу, яка має поздовжній напрямок, поперечний напрямок, звернену до тіла сторону, звернену до одягу сторону, протилежну зверненій до тіла стороні, передню поясну область, задню поясну область, область промежини, яка проходить між передньою і задньою поясними областями, та ножні бічні краї. У зазначеному виробі ножні еластичні елементи мають форму плоскої стрічки й прикріплені до основи вздовж ножних бічних країв. Основа має щонайменше одну напрямну лінію складання, яка проходить уздовж щонайменше одного ножного еластичного елемента і навколо якої складаються основа й відповідний ножний еластичний елемент для пристосування таким чином до форми тіла користувача при носінні користувачем зазначеного підгузок. КОРОТКИЙ ОПИС КРЕСЛЕНЬ [0009] На фіг. 1 показаний перспективний вид із частковим вирізом підгузка одноразового використання згідно щонайменше одному варіанту реалізації. На фіг. 2 показаний вид зверху з частковим вирізом, якщо дивитися в напрямку від зверненої до тіла сторони підгузка, показаного на фіг. 1, у плоскому розгорнутому положенні, в якому еластичні елементи підгузка перебувають у розтягнутому стані. На фіг. 3 показаний переріз по лінії ІІІ-ІІІ, показаній на фіг. 2. На фіг. 4 показаний переріз по лінії IV-IV, показаній на фіг. 2. На фіг. 5 показаний вид зверху, подібний показаному на фіг. 2, але розглянутий у напрямку від зверненої до одягу сторони. 1 UA 102602 C2 5 10 15 20 25 30 35 40 45 50 55 60 На фіг. 6 А показаний збільшений вид частини, показаної на фіг. 5. На фіг. 6В показаний переріз зовнішнього листа по лінії S1-S1, показаній на фіг. 6А. На фіг. 7А показане збільшене зображення частини, показаної на фіг. 6А, але під дією стягуючої сили ножного еластичного елемента. На фіг. 7В показаний переріз зовнішнього листа по лінії S2-S2, показаній на фіг. 7А. На фіг. 8 показаний збільшений вид, подібний показаному на фіг. 6А, який ілюструє щонайменше ще один варіант реалізації. ДОКЛАДНИЙ ОПИС ВИНАХОДУ [0010] Подробиці предметів одягу відповідно до варіантів реалізації даного винаходу будуть більш зрозумілими з опису, наведеного нижче з посиланням на супровідні креслення. [0011] На фіг. 1-7В показані різні види, які ілюструють підгузок 10 одноразового використання згідно щонайменше одному варіанту реалізації винаходу. На фіг. 8 показаний вид, що ілюструє щонайменше ще один варіант реалізації винаходу. Слід зазначити, що на фіг. 2-6В і 8 показані відповідні підгузки в стані, коли всі еластичні елементи підгузків по всій очевидності позбавлені еластичності. На фіг. 1, 7А і 7В показані відповідні підгузки в стані, в якому всі еластичні елементи підгузків мають можливість стягуватися і є еластичними. [0012] Підгузок 10 містить основу 20, яка має поздовжній напрямок Y, поперечний напрямок X, звернену до тіла сторону, звернену до одягу сторону, що протилежна стороні, зверненій до тіла, передню поясну область 11, задню поясну область 12 і область 13 промежини, що проходить між передньою і задньою поясними областями 11, 12. Підгузок 10 має уявну поздовжню центральну лінію Р-Р, що розділяє навпіл підгузок 10 у поперечному напрямку X, і уявну поперечну центральну лінію Q-Q, що розділяє навпіл підгузок 10 у поздовжньому напрямку Y, причому підгузок 10 сформований симетрично відносно уявної поздовжньої центральної лінії Р-Р. [0013] Основа 20 містить внутрішній і зовнішній листи 30, 40, і протилежні бічні краї основи утворені відповідними парами протилежних бічних країв 31, 31 і 41, 41 внутрішнього й зовнішнього листів 30, 40, що проходять у поздовжньому напрямку Y. Зовнішній лист 40 містить передню секцію 40а зовнішнього листа, розташовану в передній поясній області 11, і задню секцію 40b зовнішнього листа, розташовану в задній поясній області 12. Зазначені секції 40а, 40b розташовані на деякій відстані одна від одної в поздовжньому напрямку Υ поблизу уявної поперечної центральної лінії Q-Q. Протилежні бічні краї основи містять передні й задні протилежні поясні бічні краї 21а, 21b, 22a, 22b, розташовані в передній і задній поясних областях 11, 12 відповідно, і протилежні ножні бічні краї 23а, 23b, розташовані в області 13 промежини. Передні протилежні поясні бічні краї 21а, 21b з'єднані із задніми протилежними поясними бічними краями 22а, 22b, і внаслідок цього отвори для ніг утворені протилежними ножними бічними краями 23а, 23b. Передні й задні кінці 32, 33, 42, 43 внутрішнього й зовнішнього листів 30, 40, які проходять у поперечному напрямку X, складені назад у напрямку до уявної поперечної центральної лінії Q-Q вздовж ліній 24, 25 складання відповідно, причому внутрішній лист 30 усередині формує передній і задній рукави 26, 27. Лінії 24, 25 складання утворюють передній і задній кінці основи та взаємодіють один із одним з утворенням поясного отвору. [0014] Розташовані в передньому й задньому рукавах 26, 27, передній і задній поясні еластичні елементи 51, 52 проходять у поперечному напрямку X і прикріплені до основи вздовж ліній 24, 25 складання відповідно. Зокрема, передній і задній поясні еластичні елементи 51, 52 виконані у формі, наприклад, гумових ниток, з'єднані в розтягнутому стані в поперечному напрямку X із внутрішнім листом 30, який утворює внутрішні стінки відповідних рукавів 26, 27 за допомогою адгезиву (не показаний). Передній і задній поясні листи 61, 62 проходять від переднього й заднього рукавів 26, 27 у напрямку до уявної поперечної центральної лінії Q-Q. Передній і задній поясні листи 61, 62 сформовані з еластичного волокнистого нетканого матеріалу, який має можливість стягуватися щонайменше в поперечному напрямку X. Передній і задній поясні листи 61, 62 прикріплені до основи 20 у розтягнутому стані в поперечному напрямку X для надання еластичності передній і задній поясним областям 11, 12 із забезпеченням можливості еластичного стягування в поперечному напрямку. У конкретному показаному варіанті реалізації передній і задній поясні листи 61, 62 служать для формування щільного контакту передньої і задньої поясних областей 11, 12 з передньою і задньою поясними областями тіла користувача. Крім того, передній і задній поясні еластичні елементи 51, 52 забезпечують збереження щільного контакту поясного отвору з тілом користувача для запобігання витіканню виділень тіла, наприклад, сечі, за межі поясного отвору. [0015] На зверненій до тіла стороні внутрішнього листа 30 розташована вологопоглинаюча структура 70. Вологопоглинаюча структура 70 містить вологопоглинаючу серцевину 74, 2 UA 102602 C2 5 10 15 20 25 30 35 40 45 50 55 60 сформовану з целюлозної вати і/або часток надпоглинаючого полімеру, обгорнених листом (не позначений), що диспергує рідину, і покриваючим листом 75, яким покрита звернена до одягу сторона, тобто сторона, звернена до внутрішнього листа 30 серцевини 74. Вологопоглинаюча серцевина 74 обмежена протилежними бічними краями 71, що проходять у поздовжньому напрямку Y, і переднім та заднім кінцями 72, 73, що проходять у поперечному напрямку X. Покриваючий лист 75 проходить у поперечному напрямку X за межами протилежних бічних країв 71 і складений назад уздовж протилежних бічних країв 71 у напрямку до зверненої до тіла сторони вологопоглинаючої серцевини 74, і таким чином формує одвороти 76 для захисту від протікання. Таким чином, уздовж протилежних бічних країв 77 покриваючого листа 75 сформовані рукави 78 одворотів, усередині яких розташовані еластичні елементи 79, що підтискають одворот. Таким чином, еластичні елементи 79 розташовані вздовж дистальних крайових ділянок одворотів 76 для захисту від протікання для надання еластичності зазначеним дистальним крайовим ділянкам. Еластичні елементи 79, що підтискають одворот, прикріплені в розтягнутому стані в поздовжньому напрямку Υ до відповідних рукавів 78 одворотів таким чином, що при їхньому стягуванні протилежні бічні краї 77 розташовані на деякій відстані вгору від внутрішнього листа 30 у напрямку до шкіри користувача й таким чином перешкоджають протіканню виділень тіла. [0016] У передній поясній області 11 вологопоглинаюча структура 70 розташована на зверненій до тіла стороні переднього поясного листа 61 і має передній кінець 72, покритий переднім рукавом 26. У задній поясній області 12 вологопоглинаюча структура 70 розташована на зверненій до одягу стороні заднього поясного листа 62, тобто між заднім поясним листом 62 і внутрішнім листом 30, і має задній кінець 73, покритий заднім поясним листом 62. Зазначене покриття щонайменше переднього й заднього кінців 72, 73 вологопоглинаючої структури 70 переднім і заднім рукавами 26, 27 відповідно перешкоджає випаданню матеріалу серцевини з переднього й заднього кінців 72, 73. [0017] Протилежні ножні бічні краї 23а, 23b вигнуті всередину в напрямку до уявної поздовжньої центральної осі Р-Р, причому відстань між ними поступово зменшується до мінімуму на уявній поперечній центральній лінії Q-Q. Зокрема, зазначені ножні бічні краї 23а, 23b проходять по суті паралельно один одному поблизу уявної поперечної центральної лінії QQ, а в передній і задній поясних областях 11, 12 вони проходять похило щодо уявної поздовжньої центральної лінії Р-Р. Є несуттєвим те, що зазначені паралельні й похилі ділянки повинні відрізнятися одна від одної, також можливо, що кожний ножний бічний край 23а, 23b може мати різну форму, наприклад, кожний із них може описувати неперервну криву, наприклад, дугу кола. [0018] Уздовж ножних бічних країв 23а, 23b проходять ножні еластичні елементи 53а, 53b, 54a, 54b, розташовані між внутрішнім і зовнішнім листами 30, 40. Зокрема, передні ножні еластичні елементи 53а, 53b розташовані між внутрішнім листом 30 і передньою секцією 40а зовнішнього листа, у той час як задні ножні еластичні елементи 54а, 54b розташовані між внутрішнім листом 30 і задньою секцією 40b зовнішнього листа. Передні і задні ножні еластичні елементи 53а, 53b, 54a, 54b переважно виконані з еластичного нетканого матеріалу, але також можуть використовуватися й інші еластичні матеріали, наприклад, гумові нитки. Зазначені передні і задні ножні еластичні елементи 53а, 53b, 54a, 54b з'єднані в розтягнутому стані з похилими ділянками ножних бічних країв 23а, 23b таким чином, що мають можливість еластичного стягування. Якщо ножні бічні краї мають форму, що відрізняється від показаної на кресленні, то ножні еластичні елементи з'єднані в розтягнутому стані щонайменше з відповідно розташованою частиною ножних бічних країв. Зазначені передні і задні ножні еластичні елементи 53а, 53b, 54a, 54b з'єднані щонайменше з внутрішнім або зовнішнім листом 30, 40 за допомогою адгезиву (не показаний). Кожний із передніх і задніх ножних еластичних елементів 53а, 53b, 54a, 54b виконаний у формі плоскої стрічки або плоскої тасьми, і переважно має ширину в діапазоні приблизно 10-30 мм і коефіцієнт розтягу в діапазоні приблизно 1,5-3. Відповідно до переважного варіанту реалізації ножні еластичні елементи сформовані з (1) нетканого матеріалу, виконаного з можливістю еластичного розтягування з еластичних волокон, наприклад, із уретанових еластичних волокон, або (2) нетканого матеріалу, виконаного з можливістю еластичного розтягування з волокон, що розтягуються еластично, змішаних із термопластичними синтетичними волокнами, що розтягуються нееластично. Відповідно до інших варіантів реалізації як ножні еластичні елементи можуть бути використані гумові нитки. Незважаючи на те, що в конкретному показаному варіанті реалізації використовуються передні й задні ножні еластичні елементи 53а, 53b, 54a, 54b, які розташовані на деякій відстані один від одного поблизу уявної поперечної центральної лінії Q-Q, відповідно до додаткових 3 UA 102602 C2 5 10 15 20 25 30 35 40 45 50 55 варіантів реалізації зазначені еластичні елементи можуть бути виконані неперервними вздовж ножних бічних країв. Відповідно до такого додаткового варіанту реалізації зовнішній лист 40 може бути виконаний у формі безперервного листа без поділу на передню й задню секції 40а, 40b зовнішнього листа. [0019] Як показано на фіг. 5, зовнішній лист 40 оснащений заглибленнями 44, розташованими на своїй зверненій до одягу стороні. Заглиблення 44 сформовані шляхом теплової обробки і/або пресуванням таким чином, що є втисненими або впресованими на зверненій до одягу стороні зовнішнього листа 40 у напрямку до його зверненої до тіла сторони. Зазначені заглиблення 44 розміщені переривчасто уздовж рядів і колонок, що проходять похило щодо уявної центральної лінії Р-Р і перетинають уявну центральну лінію Р-Р. Зокрема, заглиблення 44 розташовані в рядах 45, 47, які проходять від верхньої лівої частини в напрямку до нижньої правої частини, і в колонках 46, 48, які проходять від верхньої правої частини в напрямку до нижньої лівої частини в передній і задній секціях 40а, 40b зовнішнього листа відповідно. Ряди 45, 47 і колонки 46, 48 формують сітчасту структуру й у конкретному показаному варіанті реалізації по суті перпендикулярні один одному. [0020] Кути відносно поздовжнього напрямку Y, під якими ряди 45 і колонки 46 проходять у передній секції 40а зовнішнього листа відповідно до конкретного показаного варіанту реалізації, задані таким чином, що збігаються з кутами відносно поздовжнього напрямку Y, під якими похилі ділянки протилежних ножних бічних країв 23а, 23b проходять у передній поясній області 11. Щонайменше один ряд 45 і щонайменше одна колонка 46 проходять уздовж передніх ножних еластичних елементів 53а, 53b відповідно й перекривають їх. Кути відносно поздовжнього напрямку Y, під якими ряди 47 і колонки 48 проходять у задній секції 40а зовнішнього листа відповідно до конкретного показаного варіанту реалізації, задані таким чином, що збігаються з кутами відносно поздовжнього напрямку Y, під якими похилі ділянки протилежних ножних бічних країв 23а, 23b проходять у задній поясній області 12. Щонайменше один ряд 47 і щонайменше одна колонка 48 проходять уздовж задніх ножних еластичних елементів 54b, 54а відповідно й перекривають їх. Вираз "проходять уздовж ножних бічних країв", що використовується в даному описі (включаючи формулу), варто розуміти як стосовний до випадків, у яких ряди й колонки повністю, по суті або частково узгоджені за формою з відповідними ножними бічними краями 23а, 23b. Таким чином зазначений вираз стосується жолоба, який проходить тільки уздовж секції ножного бічного краю. Відповідно до конкретного показаного варіанту реалізації кути, під якими проходять ряди 45, 47 і колонки 46, 48, по суті збігаються з кутами, під якими в передній і задній поясній областях 11, 12 проходять похилі ділянки ножних бічних країв 23а, 23b. Ножні бічні краї 23а, 23b викривлені й мають форму дуги кола або іншу форму, ряди 45, 47 і колонки 46, 48 можуть бути розташовані на зовнішньому листі 40 таким чином, щоб по суті відповідати формі ножних бічних країв 23а, 23b. [0021] Як показано на фіг. 6А і 6В, кожне заглиблення 44 відповідно до показаного варіанту реалізації являє собою квадрат зі стороною приблизно 0,7 мм. Відповідно до інших варіантів реалізації зазначені заглиблення можуть мати інші форми, наприклад, трикутну, п'ятикутну, шестикутну чи круглу, або подібну неправильну форму: форма заглиблень не є істотною. Відстань t1 між кожною парою розташованих поряд заглиблень 44 в рядах 45, 47, а також відстань t2 між кожною парою розташованих поряд заглиблень 44 у колонках 46, 48 становить приблизно 0,8 мм. Відстань t3 між кожною парою розташованих поряд рядів 45, 47, а також відстань t4 між кожною парою розташованих поряд колонок 46, 48 становить приблизно 5,3 мм. Незважаючи на те, що на фіг. 6А показана тільки передня секція 40а зовнішнього листа, вищесказане також стосується і задньої секції 40b зовнішнього листа. При стягуванні передніх і задніх ножних еластичних елементів 53а, 53b, 54a, 54b передня й задня секції 40а, 40b зовнішнього листа, оснащені заглибленнями 44, також стягуються. Як показано на фіг. 7 А і 7В, стягування переднього ножного еластичного елемента 53а викликає зменшення відстані t1 між кожною парою розташованих поряд заглиблень 44 в послідовності заглиблень 44, сформованих у ряду 45, який проходить уздовж ножного бічного краю 23 а передньої секції 40а зовнішнього листа. [0022] Через те, що заглиблення 44 сформовані локальним плавленням складових волокон у ході термообробки, зовнішній лист 40 має відносно високу жорсткість збереження форми в областях, утворених заглибленнями 44. Напроти, складові волокна між кожною парою розташованих поряд заглиблень 44 легко деформуються таким чином, що виступають у напрямку до одягу користувача й, отже, відстань t1 між кожною парою розташованих поряд 4 UA 102602 C2 5 10 15 20 25 30 35 40 45 50 55 60 заглиблень зменшується доти, поки кожна пара розташованих поряд заглиблень 44 в ряду 45 не зблизиться один із одним. Відстань t4 також зменшується при зменшенні відстані t1. Дійсно, як показано на фіг. 7 А і 7В, відстань t1 між кожною парою розташованих поряд заглиблень 44 в ряду або колонці (наприклад, у ряду 45), які перекривають один ножний еластичний елемент 53а, 53b, 54a, 54b, після стягування відповідного ножного еластичного елемента (наприклад, елемента 53а) стає меншою за розмір кожного заглиблення 44, якщо вимірювати вздовж відповідного ножного еластичного елемента (наприклад, елемента 53а). Зазначена послідовність заглиблень 44 в ряду або колонці (наприклад, у ряду 45) зі зменшеною відстанню t1 між кожною парою розташованих поряд заглиблень проходить уздовж відповідного ножного еластичного елемента (наприклад, елемента 53а). [0023] Розташована в передньому ножному еластичному елементі 53b послідовність заглиблень 44, що формують колонку 46, стягується зі зменшенням відстані t2 і, отже, зазначені заглиблення зближаються один із одним. Подібним чином колонка 48 стягується разом із заднім ножним еластичним елементом 54а, в той час як послідовність заглиблень 44, що формують ряд 47, стягується разом із заднім ножним еластичним елементом 54b зі зменшенням відстані t2 і відстані t1 між кожною парою розташованих поряд заглиблень 44, і таким чином зазначені заглиблення зближаються один із одним відповідно. [0024] Послідовність заглиблень 44 у ряду або колонці (наприклад, у ряду 45) зі зменшеною відстанню tl між кожною парою розташованих поряд заглиблень, завдяки стягуванню відповідного ножного еластичного елемента (наприклад, елемента 53 а), утворює лінію складання, навколо якої зовнішній лист 40, внутрішній лист 30 і відповідний ножний еластичний елемент (наприклад, елемент 53а) мають можливість складатися таким чином, що відповідають формі тіла користувача під час носіння підгузка. Іншими словами, після того, як послідовність заглиблень, розташованих суміжно один до одного, сформується як лінія складання описаним вище способом, зовнішній лист 40 може бути легко складеним уздовж зазначених ліній складання, і після цього також можуть бути легко складені передні й задні ножні еластичні елементи 53а, 53b, 54a, 54b і внутрішній лист 30, з'єднаний із зовнішнім листом 40. Зокрема, внутрішній і зовнішній листи 30, 40, а також передні й задні ножні еластичні елементи 53а, 53b, 54a, 54b легко складаються навколо отворів для ніг поблизу стегон користувача, включаючи пахові області. Таким чином, зазначені листи й елементи можуть бути деформовані з приляганням поблизу стегон користувача та забезпечувати щільний контакт зі стегнами користувача й таким чином запобігати протіканню виділень тіла між стегнами й відповідними отворами для ніг. Крім того, передні й задні ножні еластичні елементи 53а, 53b, 54a, 54b можуть деформуватися відповідно до індивідуальних форм тіла конкретного користувача для захисту користувача від подразнення шкіри і в той же час для підвищення комфорту під час носіння. ПРИКЛАД [0025] Вимірювалися жорсткість при вигині й гістерезис зовнішнього листа 40, виконаного з гофрованого волокнистого нетканого матеріалу, виготовленого фільєрним способом, що має 2 поверхневу щільність приблизно 30 г/м . До зазначеного зовнішнього листа 40 були прикріплені з коефіцієнтом розтягу приблизно 2,2 передні ножні еластичні елементи 53а, 53b або задні ножні еластичні елементи 54а, 54b, виконані з еластичного волокнистого нетканого матеріалу. Вимірювалися жорсткість при вигині й гістерезис зовнішнього листа 40, складеного вздовж одного ряду 45 або однієї колонки 46. Для вимірювання жорсткості при вигині й гістерезису використовувався автоматичний прилад для випробувань на вигин моделі KES-FB2-AUTO-A (виготовлений компанією КАТО TECH CO. LTD., Японія). Гофрований нетканий матеріал, виготовлений фільєрним способом (тобто зовнішній лист 40), був з'єднаний із еластичним волокнистим нетканим матеріалом (тобто з ножними еластичними елементами), і від даного шаруватого матеріалу були відрізані випробні зразки розміром 20 × 20 см. Відповідні -1 вимірювання проводилися при деформації згинання 0,5 см /сек. -4 У результаті зазначених вимірювань жорсткість при вигині склала 0,105310 Нм/м, а -2 гістерезис склав 0,048510 Н/м. [0026] Подібні вимірювання жорсткості при вигині і гістерезису проводилися з зовнішнім листом 40, виконаним із негофрованого нетканого матеріалу, виготовленого фільєрним 2 способом, що має поверхневу щільність приблизно 25 г/м . Зазначений зовнішній лист 40 був оснащений заглибленнями 44, кожне з яких являло собою квадрат зі стороною приблизно 0,4 мм, причому зазначені заглиблення формували візерунок типу дрібної ламаної клітки, в якій відстань між кожною парою розташованих поряд заглиблень 44 становила приблизно 1,7 мм. У -4 результаті вимірювань жорсткість при вигині склала 0,148010 Нм/м, а гістерезис склав -2 0,110010 Н/м. 5 UA 102602 C2 5 10 15 20 25 30 35 40 45 50 55 60 Результат зазначених вимірювань показує, що як зовнішній лист 40 може використовуватися гофрований волокнистий нетканий матеріал, а заглиблення 44 можуть бути виконані з можливістю утворення рядів 45, 47 і колонок 46, 48 для зменшення жорсткості при вигині, а також гістерезису, і таким чином пом'якшення виробу. [0027] Зокрема, використання як зовнішнього листа 40 гофрованого волокнистого нетканого матеріалу призводить до того, що складові волокна, розташовані між кожною парою розташованих поряд заглиблень 44, виступають у напрямку до одягу користувача, й таким чином збільшують об'єм зовнішнього листа 40 у напрямку товщини й покращують властивості амортизації. У результаті покращується текстура виробу, і він може бути більш зручним для користувача. Гофровані волокна можуть бути отримані відомим способом, наприклад, механічною або тепловою обробкою. [0028] Незважаючи на те, що відповідно до конкретного показаного варіанту реалізації заглиблення 44 сформовані у всіх областях передньої й задньої секцій 40а, 40b зовнішнього листа, відповідно до деяких варіантів реалізації для досягнення необхідного ефекту достатнім є формування послідовності заглиблень 44 щонайменше в передній або задній секції 40а, 40b зовнішнього листа уздовж його відповідних ножних бічних країв. Однак, якщо зовнішній лист 40 повністю покритий заглибленнями 44, то можна очікувати, що покращиться не тільки властивість деформації уздовж ножних бічних країв 23а, 23b, але також і текстура всієї площі зовнішнього листа 40. Зазначені заглиблення 44 можуть використовуватися для оснащення підгузка 10 необхідним рельєфом і надання йому декоративних властивостей. [0029] Незважаючи на те, що відповідно до конкретного показаного варіанту реалізації заглиблення 44 розташовані з можливістю утворення рядів 45, 47 і колонок 46, 48, даний винахід не обмежується описаним розташуванням. Наприклад, заглиблення 44 можуть бути розподілені з можливістю формування так званого рельєфу дрібної ламаної клітки з розташуванням кожної пари заглиблень 44 поруч у поздовжньому напрямку Y, а також у поперечному напрямку X, на деякій відстані один від одного. Згідно зі ще одним варіантом реалізації винаходу заглиблення 44 можуть бути розташовані на лінії, що проходить уздовж кожного ножного бічного краю 23а, 23b. Формування послідовності заглиблень, суміжних один із одним, уздовж кожного з ножних бічних країв 23а, 23b забезпечує можливість здійснення будьякого рельєфу. Завдяки тому, що зовнішній лист 40 має ряди 45, 47 і колонки 46, 48 заглиблень 44, матеріал стає більш об'ємним між зазначеними рядами й колонками при стягуванні підгузка 10 у поздовжньому напрямку Υ і поперечному напрямку X, викликаному стягуванням еластичних елементів. Завдяки зазначеній об'ємності підгузок 10 має зовнішній вигляд і викликає відчуття при дотику, подібно до стьобаної ковдри. [0030] Незважаючи на те, що відповідно до конкретного показаного варіанту реалізації заглиблення 44 розміщені переривчасто в рядах і колонках таким чином, що можуть бути розташовані поруч один із одним при стягуванні передніх і задніх ножних еластичних елементів 53а, 53b, 54a, 54b, даний винахід не обмежується зазначеним розташуванням. Зазначені заглиблення можуть без відступу від обсягу даного винаходу утворювати неперервні жолоби без будь-яких проміжків, наприклад, відстані t1, показаної на фіг. 6А і 7А. Форма, розташування заглиблень 44 і відстань між ними також не обмежуються конкретним показаним варіантом реалізації й відповідно можуть бути різними. Незважаючи на те, що відповідно до конкретного показаного варіанту реалізації заглиблення 44 сформовані тепловою обробкою і пресуванням, зазначені заглиблення 44 також можуть бути сформовані, наприклад, пресуванням без нагрівання. Незважаючи на те, що відповідно до конкретного показаного варіанту реалізації заглиблення 44 мають форму квадратів, зазначені заглиблення 44 також можуть мати будь-які форми, включаючи, окрім іншого, круглу, трикутну, прямокутну, ромбовидну, овальну і т.п. Заглиблення 44 також можуть мати різні форми в одному підгузку одночасно. [0031] Незважаючи на те, що відповідно до конкретного показаного варіанту реалізації передні й задні ножні еластичні елементи 53а, 53b, 54a, 54b прикріплені до основи таким чином, що розташовані між внутрішнім і зовнішнім листами 30, 40, зазначені еластичні елементи можуть бути прикріплені до сторони внутрішнього листа 30, яка є ближчою до шкіри користувача, або до сторони зовнішнього листа 40, яка є ближчою до одягу користувача. Відповідно до конкретного показаного варіанту реалізації передні й задні ножні еластичні елементи 53а, 53b, 54а, 54b прикріплені до передньої і задньої поясних областей 11, 12 уздовж ножних бічних країв 23а, 23b. Відповідно до іншого варіанту реалізації винаходу зазначені ножні еластичні елементи також можуть бути без відступу від обсягу даного винаходу прикріплені щонайменше до передньої або задньої поясної області 11, 12 на такій відстані, що зазначеним ножним бічним краям 23а, 23b може бути додана еластичність, іншими словами, на такій 6 UA 102602 C2 5 10 15 20 25 30 35 40 45 50 55 60 відстані, що передні й задні ножні еластичні елементи 53а, 53b, 54a, 54b можуть стягуватися вздовж ножних бічних країв 23а, 23b. [0032] На фіг. 8 показаний вид, подібний показаному на фіг. 6А, який ілюструє ще один рельєф, сформований заглибленнями, згідно зі щонайменше ще одним варіантом реалізації. Як показано на фіг. 8, щонайменше один ряд 45, 47 і одна колонка 46, 48 перекривають передні й задні ножні еластичні елементи 53а, 54b, 53b, 54а. Зокрема, два ряди 45 перекривають ножний еластичний елемент 53а. Щонайменше два ряди або колонки, що перекривають ножний еластичний елемент зазначеним способом, додатково полегшують складання передніх і задніх ножних еластичних елементів 53а, 53b, 54a, 54b, а також внутрішнього й зовнішнього листів 30, 40 і забезпечують надійний щільний контакт підгузка зі шкірою користувача. Щонайменше два ряди 45, 47 або дві колонки 46,48 можуть бути розташовані з можливістю перекриття передніх і задніх ножних еластичних елементів 53а, 54b, 53b, 54а для забезпечення ступінчатого складання ножних бічних країв 23а, 23b, у результаті чого формується щільний контакт зі шкірою користувача тривалий час, що таким чином запобігає локальній подразнюючій дії зазначених ножних бічних країв на шкіру користувача. [0033] Як показано на фіг. 8, незважаючи на те, що кожні два ряди 45, 47 або дві колонки 46, 48 перекривають передні й задні ножні еластичні елементи 53а, 54b, 53b, 54а відповідно, даний винахід не обмежується зазначеним розташуванням, і можуть бути розташовані щонайменше три ряди або колонки для перекриття зазначених еластичних елементів. У цьому випадку відстань t3 між кожною парою розташованих поряд рядів і відстань t4 між кожною парою розташованих поряд колонок можуть бути зменшені, відстані t1 і t2 між кожною парою розташованих поряд заглиблень 44 можуть бути зменшені або може бути збільшена ширина передніх і задніх ножних еластичних елементів 53а, 53b, 54a, 54b. [0034] Аспекти даного винаходу, описаного вище, можуть бути використані щонайменше в наступних виробах: (і) Предмет одягу (10), що містить основу (20), яка має поздовжній напрямок (Y), поперечний напрямок (X), звернену до тіла сторону, звернену до одягу сторону, протилежну зверненій до тіла стороні, передню поясну область (11), задню поясну область (12), область (13) промежини, що проходить між передніми й задньої поясними областями, й ножні бічні краї (23а, 23b), причому ножні еластичні елементи (53а, 53b, 54a, 54b) виконані з еластичного волокнистого нетканого матеріалу у формі плоскої стрічки й прикріплені до основи вздовж ножних бічних країв, основа має області, кожна з яких перекриває один ножний еластичний елемент і містить щонайменше одну послідовність заглиблень (44), що проходить уздовж відповідного ножного бічного краю. [0035] Аспект даного винаходу, описаний у вищевказаному пункті (і), може забезпечити досягнення щонайменше одного з наступних переважних ефектів: (а) У областях, що перекривають ножні еластичні елементи, основа оснащена послідовністю заглиблень, яка проходить уздовж ножних бічних країв. Зазначене унікальне розташування полегшує складання основи й ножних еластичних елементів уздовж зазначених послідовностей заглиблень і таким чином їхнє деформування уздовж стегон користувача, включаючи пахові області. Отже, надійно забезпечений щільний контакт основи зі шкірою користувача й попереджене протікання виділень тіла і в той же час усунуте подразнення шкіри, викликане основою й ножними еластичними елементами. [0036] Крім того, щонайменше один наступний варіант реалізації може бути здійснений відповідно до наступних аспектів: (іі) Щонайменше одна послідовність заглиблень (наприклад, один ряд або одна колонка, описана в показаних варіантах реалізації) містить заглиблення (44), розміщені переривчасто щонайменше в одному ряду уздовж відповідного ножного бічного краю. (ііі) Основа містить внутрішній лист (30), розташований на зверненій до тіла стороні, і зовнішній лист (40), розташований на зверненій до одягу стороні, ножні еластичні елементи, прикріплені до основи таким чином, що розташовані між зазначеними внутрішнім і зовнішнім листами, і заглиблення, сформовані у зверненій до тіла стороні зовнішнього листа. (iv) Зовнішній лист сформований із нетканого матеріалу, виконаного з гофрованих волокон. (ν) Кожний ножний еластичний елемент має ширину в діапазоні приблизно 10 - 30 мм. (vi) Кожний ножний еластичний елемент має коефіцієнт розтягу в діапазоні приблизно 1,5-3. (vii) Зовнішній лист містить передню секцію (40а) зовнішнього листа, розташовану в передній поясній області, і задню секцію (40b) зовнішнього листа, розташовану в задній поясній області. Передня й задня секції зовнішнього листа розташовані на відстані один від одного в поздовжньому напрямку поблизу уявної поперечної центральної лінії (Q-Q) основи. Основа має сітчасту структуру, сформовану заглибленнями, розташованими в кілька рядів (45, 47) і колонок 7 UA 102602 C2 5 10 15 20 25 30 35 40 45 50 55 60 (46, 48) по суті по всій площі передньої й задньої секцій зовнішнього листа. Щонайменше одна послідовність заглиблень (44) утворена щонайменше одним рядом або однією колонкою, які перекривають відповідний ножний еластичний елемент. (viii) Предмет одягу додатково містить щонайменше в одній передній або задній поясній області передній або задній поясний лист (61, 62), якому надана еластичність. (іх) Предмет одягу додатково містить вологопоглинаючу структуру (70), розташовану на зверненій до тіла стороні основи. (х) Вологопоглинаюча структура додатково містить покриваючий лист (75), розташований на внутрішньому листі основи. Покриваючий лист покриває звернену до одягу сторону вологопоглинаючої структури, проходить у поперечному напрямку за межі протилежних бічних країв (71) вологопоглинаючої структури й складений назад уздовж бічних країв у напрямку до вологопоглинаючої структури для формування одворотів (76) для захисту від протікання, причому щонайменше дистальні крайові ділянки одворотів для захисту від протікання виконані еластичними. Переважний ефект або переважні ефекти, сформульований або сформульовані в пункті (а), досягаються щонайкраще відповідно до варіантів реалізації, описаних у вищевказаних пунктах (іі)-(х). Більш переважні ефекти відповідних варіантів реалізації можуть бути досягнуті як описано у відповідних описах, що їх стосуються. Аспекти даного винаходу, описаного вище, можуть бути додатково реалізовані щонайменше в наступних виробах: (хі) Предмет одягу (10), який містить основу (20) і має поздовжній напрямок (Y), поперечний напрямок (X), звернену до тіла сторону, звернену до одягу сторону, протилежну зверненій до тіла стороні, передню поясну область (11), задню поясну область (12), область 13 промежини, що проходить між передніми й задніми поясними областями, й ножні бічні краї (23а, 23b), ножні еластичні елементи (53а, 53b, 54а, 54b), що мають форму плоскої стрічки й прикріплені до основи уздовж ножних бічних країв, причому основу, що має розташовану уздовж щонайменше одного ножного еластичного елемента щонайменше одну напрямну лінію складання, навколо якої складаються основа й відповідний ножний еластичний елемент для пристосування таким чином до форми тіла користувача під час носіння користувачем зазначеного підгузка. Аспект даного винаходу, описаний у вищевказаному пункті (хі), може забезпечувати щонайменше один із переважних ефектів, описаних у пункті (а). Крім того, щонайменше один наступний варіант реалізації може бути здійснений у відповідності з наступними аспектами: (хіі) Щонайменше одна напрямна лінія складання містить послідовність заглиблень (44), розташованих переривчасто щонайменше в одному ряду, що проходить уздовж відповідного ножного еластичного елемента й перекриває його. (хііі) Основа містить внутрішній лист (30), розташований на зверненій до тіла стороні, і зовнішній лист (40), розташований на зверненій до одягу стороні; ножні еластичні елементи, прикріплені до основи й розташовані між внутрішнім і зовнішнім листами; і заглиблення проходять від зверненої до одягу сторони до зверненої до тіла сторони зовнішнього листа. (xiv) Зовнішній лист сформований із волокнистого нетканого матеріалу, виконаного з гофрованих волокон. (xv) Кожний ножний еластичний елемент має ширину в діапазоні приблизно 10-30 мм. (xvi) Кожний ножний еластичний елемент має коефіцієнт розтягу в діапазоні приблизно 1,53. (xvii) Основа містить сітчасту структуру, сформовану заглибленнями, розташованими в рядах (45, 47) і колонках (46, 48) щонайменше в одній передній або задній поясній області. Щонайменше одна напрямна лінія складання утворена щонайменше одним рядом або однією колонкою, які перекривають відповідний ножний еластичний елемент. (xviii) Заглиблення містять сплавлені волокна зовнішнього листа, (хіх) Заглиблення містять стиснені волокна зовнішнього листа. (хх) Відстань (t1 на фіг. 7А) між кожною парою розташованих поряд заглиблень є меншою за розмір кожного заглиблення, якщо вимірювати вздовж відповідного ножного еластичного елемента, у результаті чого послідовність заглиблень, розташованих поруч один із одним, утворює напрямну лінію складання. Переважний ефект або переважні ефекти, сформульований або сформульовані в пункті (а), досягаються щонайкраще відповідно до варіантів реалізації, описаних у вищевказаних пунктах 8 UA 102602 C2 (хіі)-(хх). Більш переважні ефекти відповідних варіантів реалізації можуть бути досягнутими як описано у відповідних описах, що їх стосуються. ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 50 55 1. Предмет одягу, який містить: основу, що має поздовжній напрямок, поперечний напрямок, звернену до тіла сторону, звернену до одягу сторону, протилежну зазначеній зверненій до тіла стороні, передню поясну область, задню поясну область, область промежини, що проходить між зазначеними передніми й задньої поясними областями, й ножні бічні краї; ножні еластичні елементи, виконані з еластичного волокнистого нетканого матеріалу у формі плоскої стрічки й прикріплені до основи вздовж ножних бічних країв; причому основа має області, кожна з яких перекриває один із зазначених ножних еластичних елементів і містить щонайменше одну послідовність заглиблень, що проходить уздовж відповідного ножного бічного краю. 2. Предмет одягу за п. 1, у якому зазначена щонайменше одна послідовність заглиблень містить заглиблення, розташовані переривчасто щонайменше в одному ряду вздовж зазначеного відповідного ножного бічного краю. 3. Предмет одягу за п. 2, у якому: основа містить внутрішній лист, розташований на зверненій до тіла стороні, і зовнішній лист, розташований на зверненій до одягу стороні; ножні еластичні елементи прикріплені до основи й розташовані між зазначеними внутрішнім і зовнішнім листами; і зазначені заглиблення сформовані на зверненій до одягу стороні зовнішнього листа. 4. Предмет одягу за п. 3, у якому зазначений зовнішній лист сформований з волокнистого нетканого матеріалу, виконаного з гофрованих волокон. 5. Предмет одягу за будь-яким із пп. 1-4, у якому кожний ножний еластичний елемент має ширину в діапазоні приблизно 10-30 мм. 6. Предмет одягу за будь-яким із пп. 1-5, у якому кожний ножний еластичний елемент має коефіцієнт розтягу в діапазоні приблизно 1,5-3. 7. Предмет одягу за п. 3, у якому зовнішній лист містить передню секцію зовнішнього листа, розташовану в передній поясній області, і задню секцію зовнішнього листа, розташовану в задній поясній області; зазначені передня й задня секції зовнішнього листа розташовані на відстані одна від одної в зазначеному поздовжньому напрямку поблизу уявної поперечної центральної лінії основи; основа містить сітчасту структуру, сформовану заглибленнями, розташованими в кілька рядів і колонок на всій площі зазначених передньої й задньої секцій зовнішнього листа; і зазначена щонайменше одна послідовність заглиблень утворена щонайменше одним рядом або колонкою, який або яка перекриває відповідний ножний еластичний елемент. 8. Предмет одягу за будь-яким із пп. 1-7, який додатково містить щонайменше в одній передній або задній поясній області передній або задній поясний лист, що виконаний еластичним. 9. Предмет одягу за будь-яким із пп. 1-8, який додатково містить вологопоглинаючу структуру, розташовану на зверненій до тіла стороні зазначеної основи. 10. Предмет одягу за будь-яким із пп. 1-9, що додатково містить покриваючий лист, розташований на внутрішньому листі основи, який покриває звернену до одягу сторону вологопоглинаючої структури й проходить у поперечному напрямку за межі протилежних бічних країв вологопоглинаючої структури і складений назад уздовж зазначених бічних країв у напрямку до вологопоглинаючої структури, і таким чином формує одвороти для захисту від протікання, причому щонайменше дистальні крайові ділянки зазначених одворотів для захисту від протікання виконані еластичними. 11. Предмет одягу, що містить: основу, яка містить поздовжній напрямок, поперечний напрямок, звернену до тіла сторону, звернену до одягу сторону, протилежну зазначеній зверненій до тіла стороні, передню поясну область, задню поясну область, область промежини, що проходить між зазначеними передніми й задньої поясними областями, й ножні бічні краї; ножні еластичні елементи, що мають форму плоскої стрічки й прикріплені до основи вздовж зазначених ножних бічних країв; причому основа має щонайменше одну напрямну лінію складання, що проходить уздовж щонайменше одного ножного еластичного елемента і навколо якої складаються основа й відповідний ножний 9 UA 102602 C2 5 10 15 20 25 30 еластичний елемент для пристосування таким чином до форми тіла користувача при носінні користувачем предмета одягу. 12. Предмет одягу за п. 11, у якому зазначена щонайменше одна напрямна лінія складання містить послідовність заглиблень, розташованих переривчасто щонайменше в одному ряду, яка проходить уздовж зазначеного відповідного ножного еластичного елемента й перекриває його. 13. Предмет одягу за п. 12, у якому: основа містить внутрішній лист, розташований на зверненій до тіла стороні, і зовнішній лист, розташований на зверненій до одягу стороні; ножні еластичні елементи прикріплені до основи й розташовані між зазначеними внутрішнім і зовнішнім листами; і зазначені заглиблення проходять від зверненої до одягу сторони до зверненої до тіла сторони зовнішнього листа. 14. Предмет одягу за п. 13, у якому зазначений зовнішній лист сформований із волокнистого нетканого матеріалу, виконаного з гофрованих волокон. 15. Предмет одягу за будь-яким із пп. 11-14, у якому кожний ножний еластичний елемент має ширину в діапазоні приблизно 10-30 мм. 16. Предмет одягу за будь-яким із пп. 11-15, у якому кожний ножний еластичний елемент має коефіцієнт розтягу в діапазоні приблизно 1,5-3. 17. Предмет одягу за п. 13, в якому основа містить сітчасту структуру, сформовану заглибленнями, розташованими в кілька рядів і колонок, щонайменше в одній передній або задній поясній області; і зазначена щонайменше одна напрямна лінія складання утворена щонайменше одним рядом або колонкою, який перекриває відповідний ножний еластичний елемент. 18. Предмет одягу за п. 13, у якому заглиблення містять сплавлені волокна зазначеного зовнішнього листа. 19. Предмет одягу за п. 13, в якому заглиблення містять стиснені волокна зазначеного зовнішнього листа. 20. Предмет одягу за п. 12, у якому відстань між кожною парою розташованих поруч заглиблень є меншою за розмір кожного заглиблення, якщо вимірювати вздовж відповідного ножного еластичного елемента, у результаті чого зазначена послідовність заглиблень, що йдуть близько один за одним, утворює зазначену напрямну лінію складання. 10 UA 102602 C2 11 UA 102602 C2 12 UA 102602 C2 13 UA 102602 C2 14 UA 102602 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 15
