Тренажерний пристрій для загальної фізичної підготовки та тренування м`язової системи спортсменів

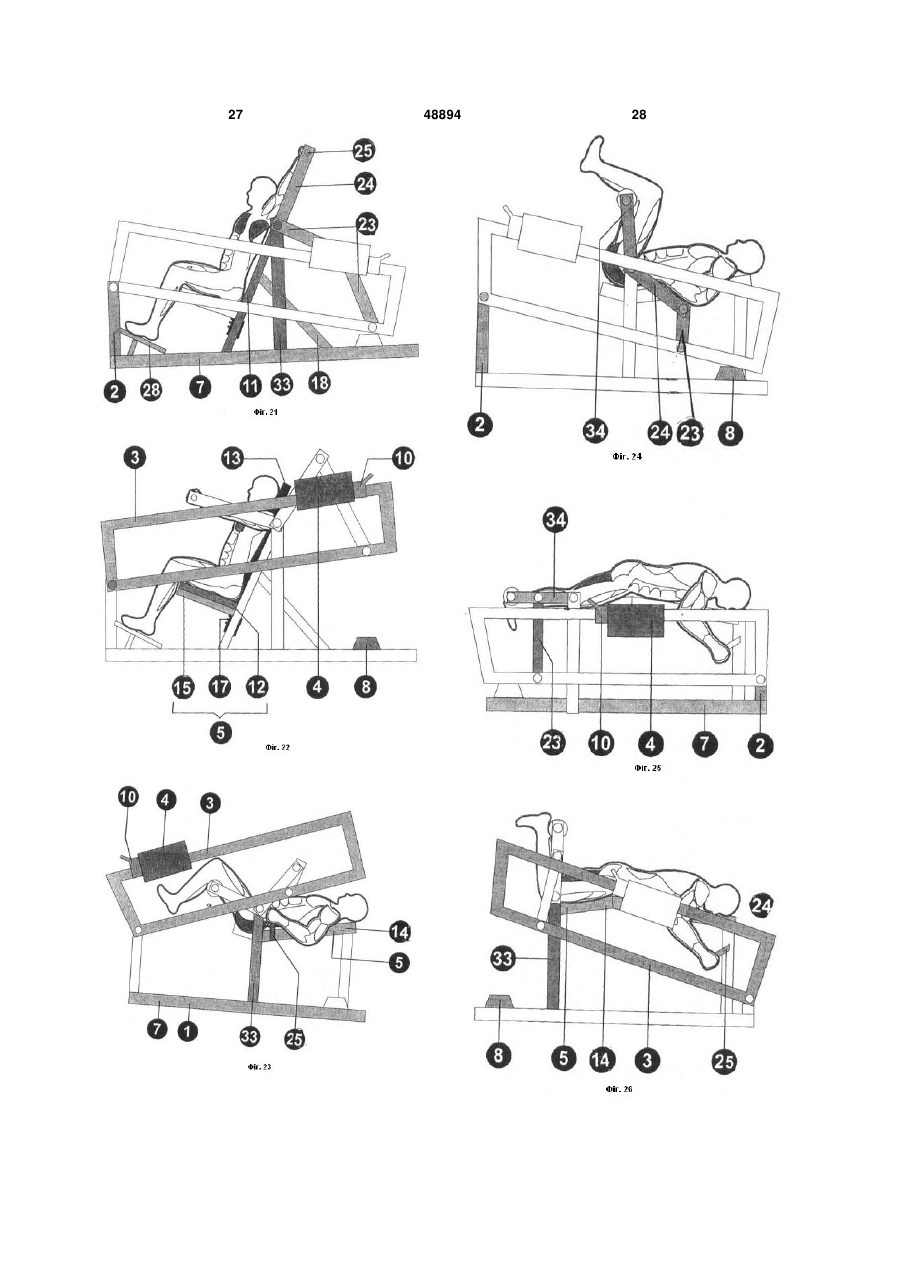

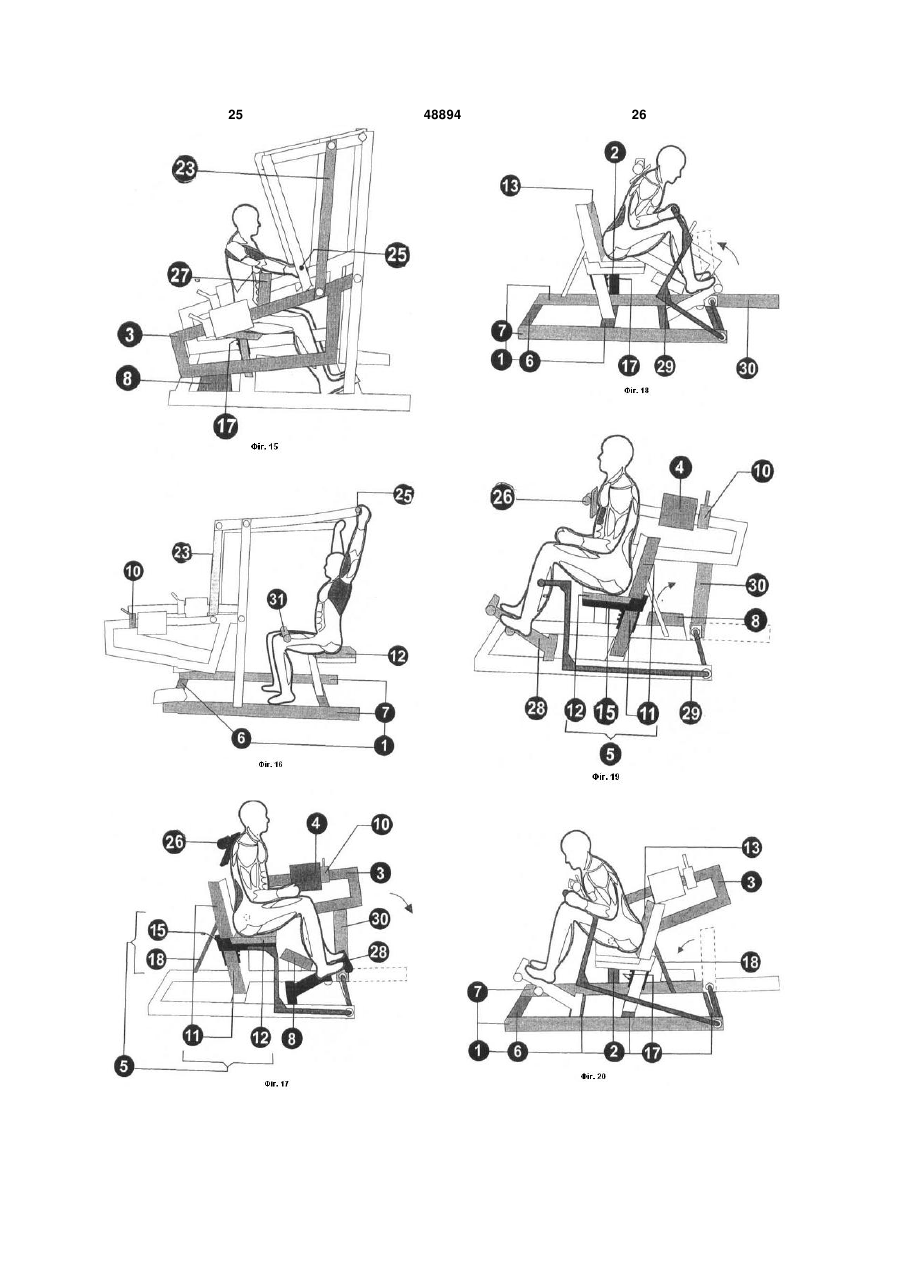

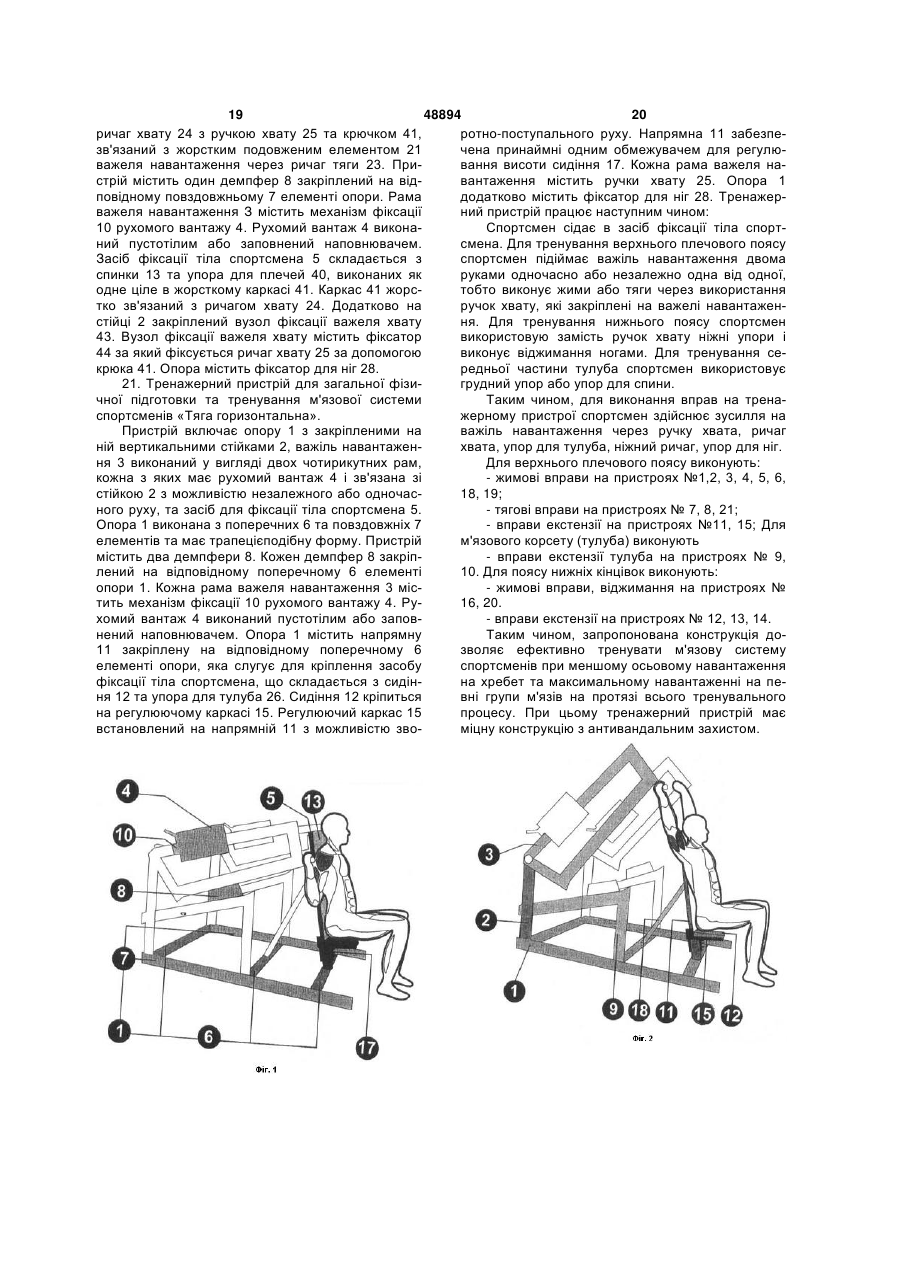

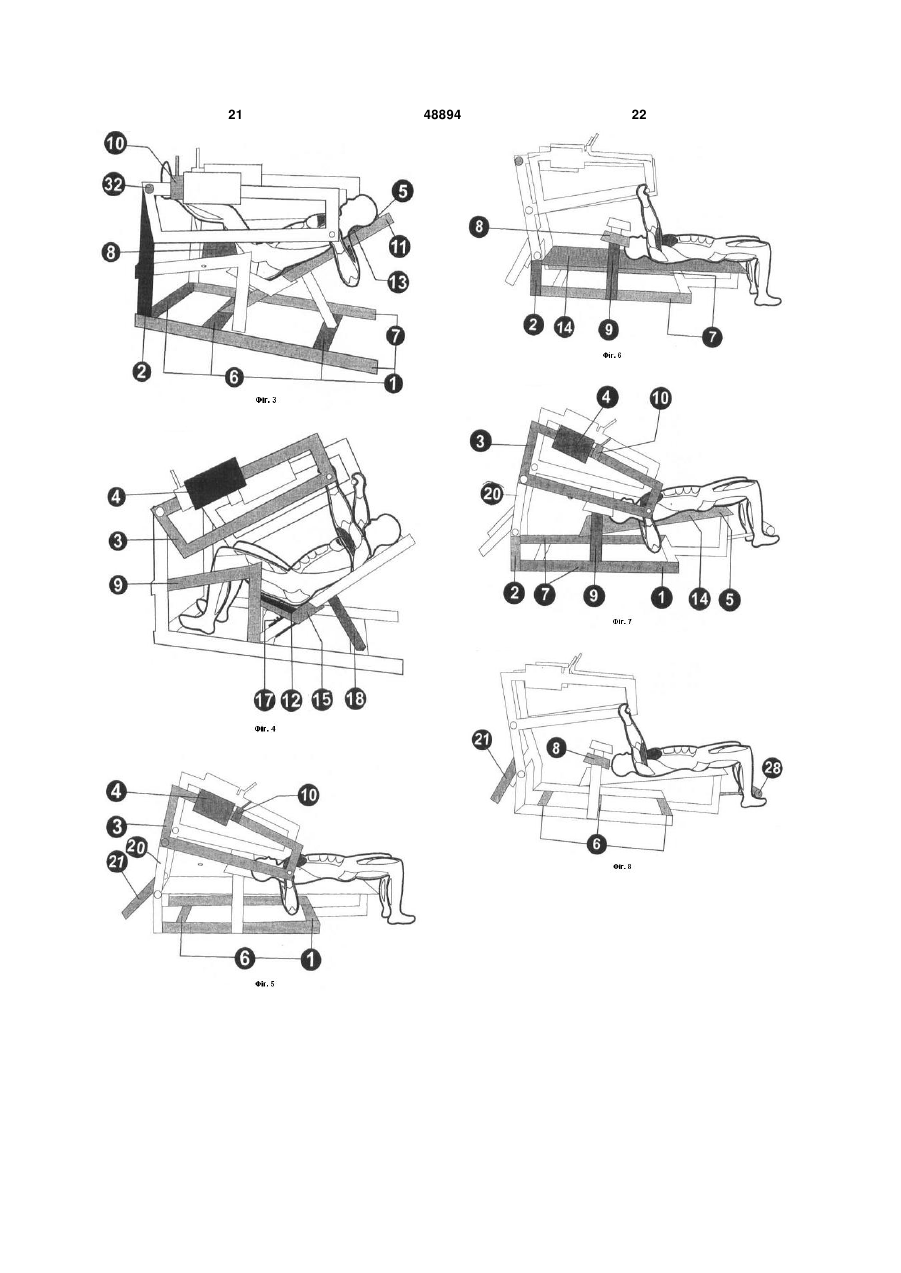

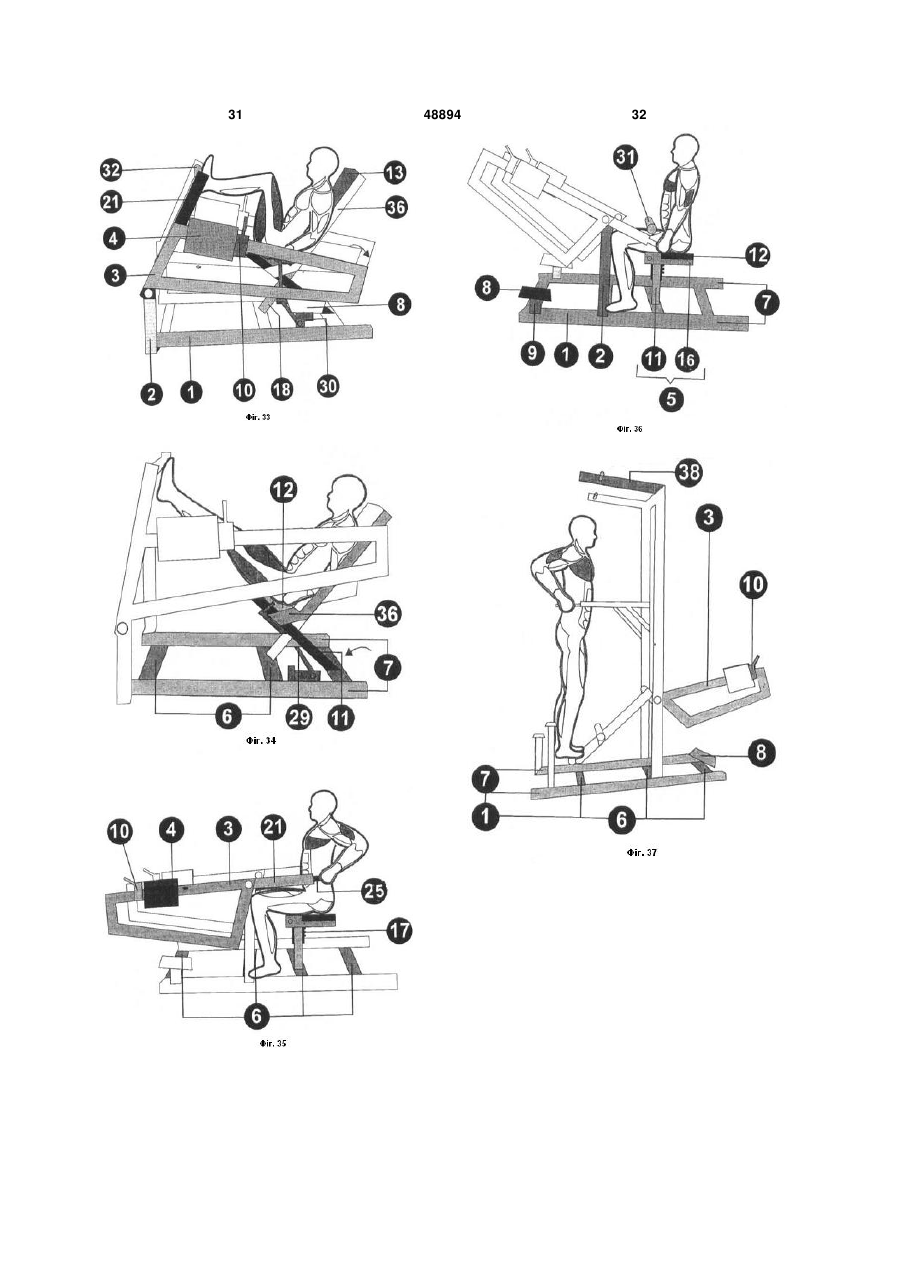

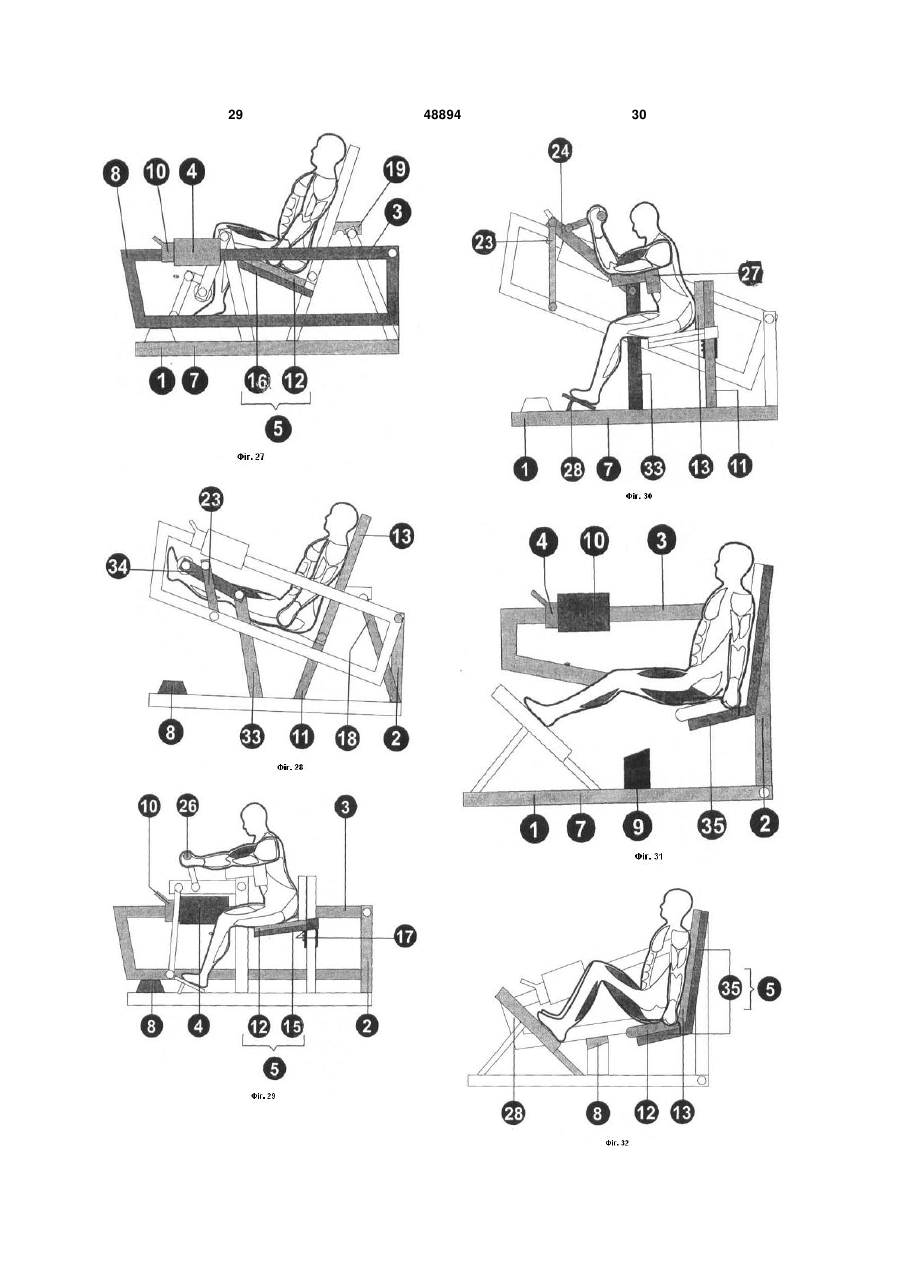

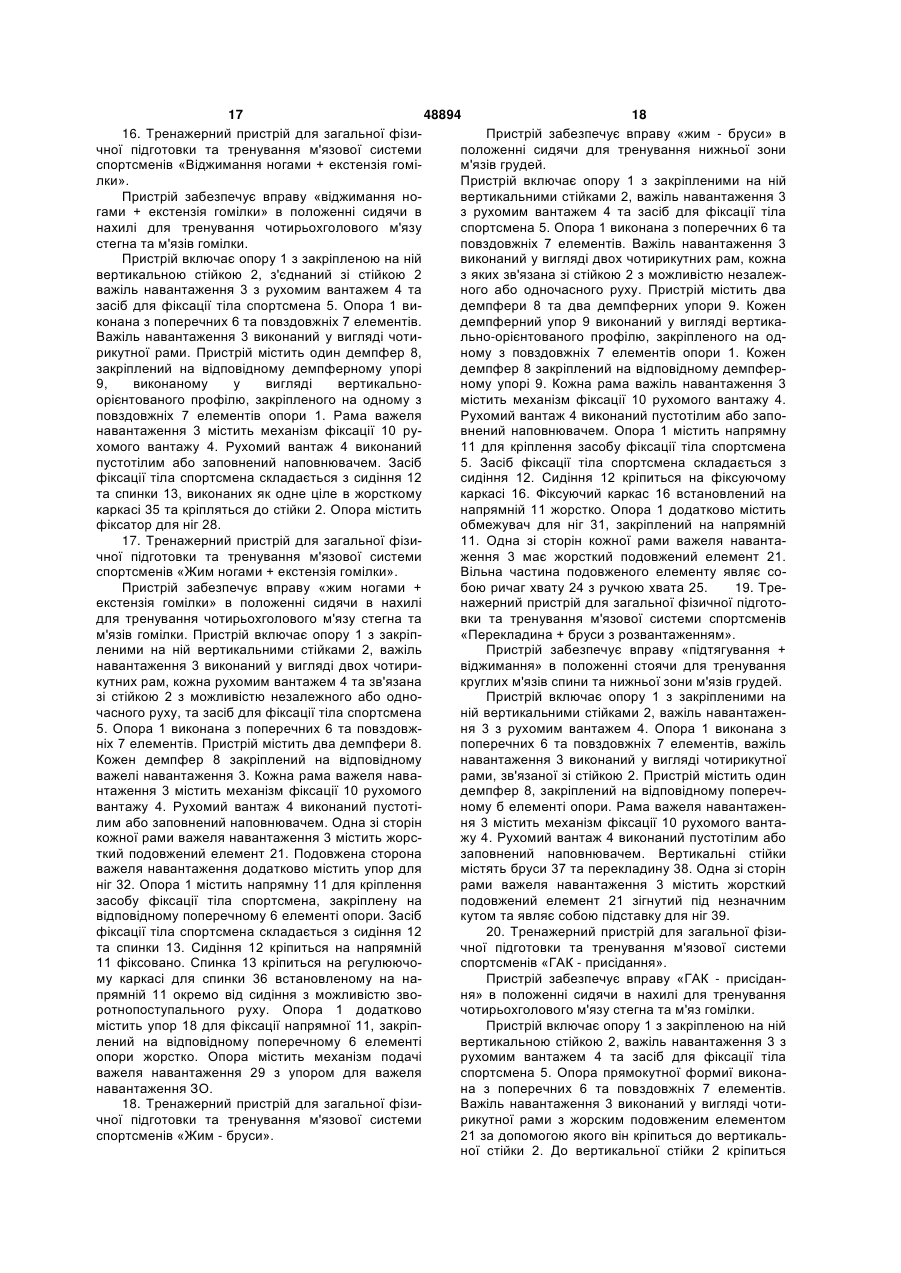

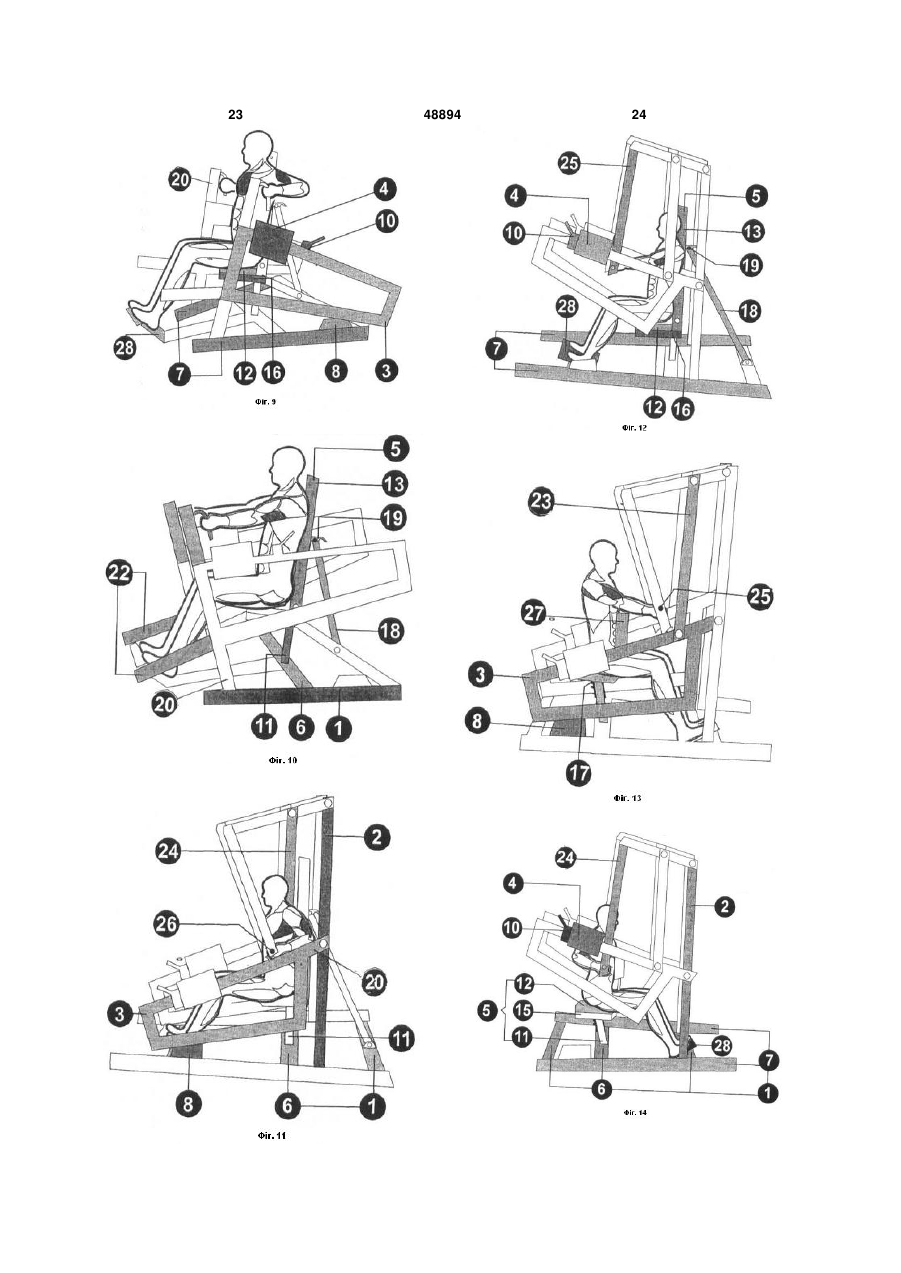

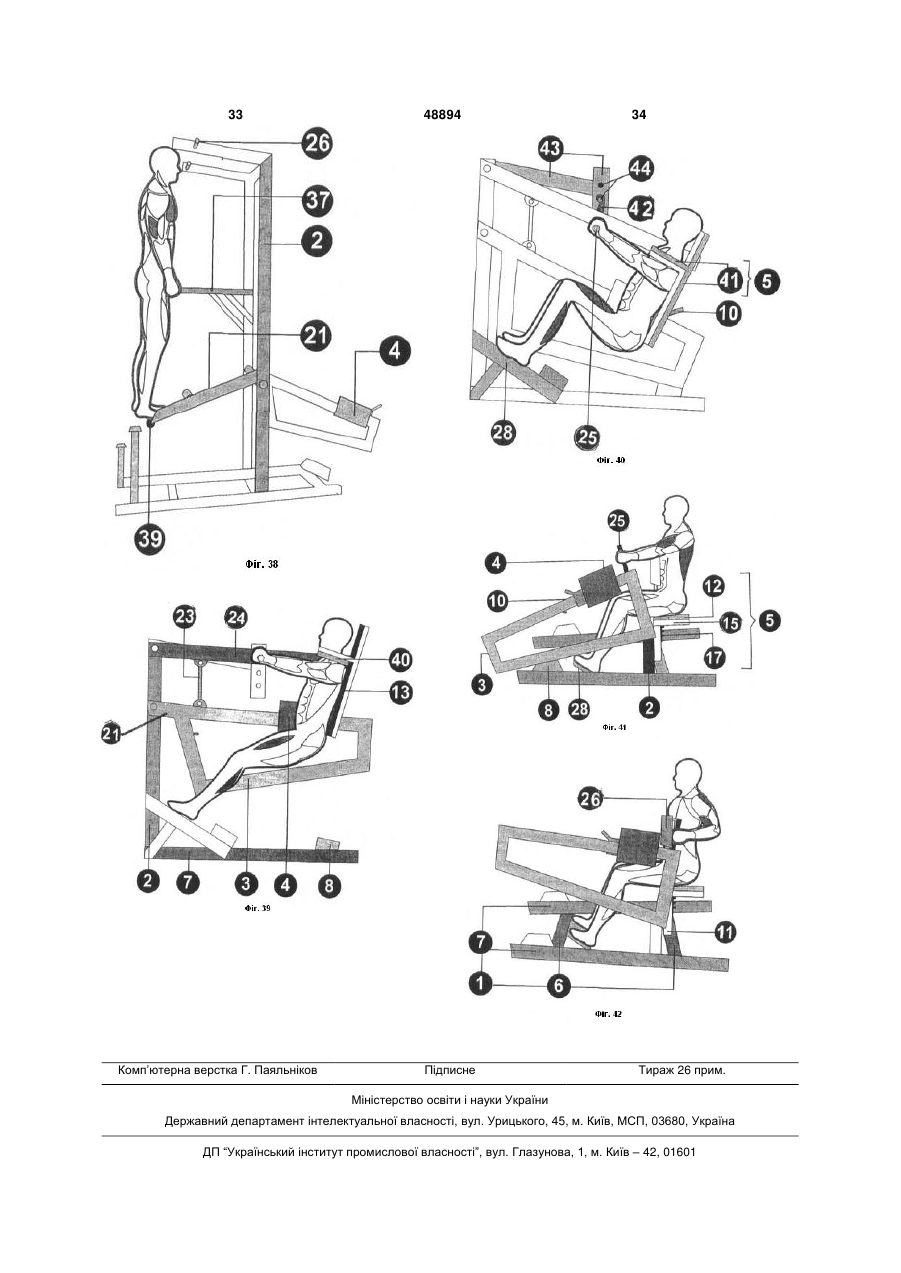

1. Тренажерний пристрій для загальної фізичної підготовки та тренування м'язової системи спортсменів, який містить опору з закріпленим на ній принаймні одним стояком, важіль навантаження з рухомим вантажем та засіб для фіксації тіла спортсмена, який відрізняється тим, що опора виконана у вигляді рамної конструкції, яка складається з поперечних і повздовжніх елементів, важіль навантаження складається з принаймні однієї чотирикутної рами, яка кріпиться на стояку, та додатково містить принаймні один демпфер. 2. Пристрій за п. 1, який відрізняється тим, що рамна конструкція опори має форму, подібну прямокутнику, або трапецієподібну форму. 3. Пристрій за п. 1, який відрізняється тим, що на опорі закріплено два стояки, розташовані вертикально. 4. Пристрій за п. 1, який відрізняється тим, що важіль навантаження складається з двох чотирикутних рам. 5. Пристрій за п. 3 або п. 4, який відрізняється тим, що кожна рама важеля навантаження зв'язана з відповідним стояком з можливістю незалежного або одночасного руху. 6. Пристрій за п. 1, який відрізняється тим, що додатково містить один або два демпферних упори. 7. Пристрій за п. 6, який відрізняється тим, що кожен демпферний упор виконаний у вигляді зігнутого під кутом профілю, один кінець якого закріплений на одному з повздовжніх елементів опори, а другий на відповідному стояку, або кожен демпферний упор виконаний у вигляді вертикальноорієнтованого або похилого профілю, закріпленого на одному з повздовжніх елементів опори. 8. Пристрій за п. 1, який відрізняється тим, що додатково містить два демпфери. 9. Пристрій за п. 1 або п. 8, який відрізняється тим, що кожен демпфер закріплений на одному з 2 (19) 1 3 48894 4 21. Пристрій за п. 15, який відрізняється тим, що ткого каркаса, який виконаний із об'єднаних в одне лава встановлена на опорі. ціле сидіння та спинки, та кріпиться до жорсткого 22. Пристрій за п. 1 або п. 4, який відрізняється подовженого елемента. 28. Пристрій за п. 1, який відрізняється тим, що тим, що кожна рама важеля навантаження додатково містить страхувальний упор, закріплений на засіб фіксації тіла спортсмена складається з жорсжорсткому подовженому елементі. 23. Пристрій за ткого каркаса, який виконаний із об'єднаних в одне п. 1 або п. 4, який відрізняється тим, що кожна ціле спинки та додаткового упора для плечей. 29. Пристрій за п. 1 або п. 16, який відрізняється рама важеля навантаження додатково містить важіль подачі. тим, що додатково оснащений регулюючим карка24. Пристрій за п. 1, який відрізняється тим, що сом для спинки, встановленим на напрямній з моопора додатково містить упор для ніг. жливістю зворотно-поступального руху. 25. Пристрій за п. 1, який відрізняється тим, що 30. Пристрій за п. 29, який відрізняється тим, що опора додатково містить механізм подачі важеля спинка додатково кріпиться на регулюючому карнавантаження. касі для спинки. 26. Пристрій за п. 1, який відрізняється тим, що 31. Пристрій за п. 1, який відрізняється тим, що опора додатково містить допоміжний вертикальстояки розташовані вертикально та містять бруси ний стояк. та перекладину. 27. Пристрій за п. 1, який відрізняється тим, що засіб фіксації тіла спортсмена складається з жорс Корисна модель відноситься до фізкультурнооздоровчої та спортивної техніки, а саме до тренажерних пристроїв для загальної фізичної підготовки та тренування м'язової системи спортсменів та може бути використано в спортивних закладах або в обладнаних для зазначених цілей місцях. Відомі багатофункціональні пристрої для загальної фізичної підготовки та для тренування м'язової системи спортсменів, що дозволяють тренувати різноманітні групи м'язів шляхом розширення видів виконуваних вправ при індивідуальному дозуванні навантаження [а.с 635999, М.кл. А63 В 23/00; а.с. 1326294, М.кл. А63 В 23/00; а.с 1358973, М.кл. А63 В 23/04; а.с. 1367988, М.кл. А63 В 23/00; а.с. 1251930, М.кл. А63 В 23/00]. Однак відомі пристрої не забезпечують вибірність та широкий діапазон навантажень. Найбільш близьким є тренажерний пристрій для загальної фізичної підготовки та тренування м'язової системи спортсменів, який включає опору з закріпленими на ній стійками, важіль навантаження з рухомим вантажем та засіб для фіксації тіла спортсмена [патент України № 70425, М.кл. А63В23/00]. Відомий тренажерний пристрій дозволяє ефективно тренувати м'язову систему спортсменів, однак, надає велике навантаження на хребет при недостатньому навантаженні на певну групу м'язів на протязі всіх тренувальних вправ. Задачею корисної моделі є удосконалення тренажерного пристрою для загальної фізичної підготовки та тренування м'язової системи спортсменів, в якому шляхом надання можливості перерозподілу навантажень, досягають можливості зменшення осьового навантаження на хребет та забезпечують постійне максимальне навантаження на певні групи м'язів на початку тренувальної вправи, на протязі тренувальної вправи та в кінці тренувальної вправи. Це дозволяє підвищити ефективність тренувального процесу, забезпечуючи необхідне наван таження на певні групи м'язів на протязі всіх тренувальних вправ. Крім того, запропонований тренажер є надійним в експлуатації, має антивандальний захист, дозволяє знизити його собівартість. Поставлена задача вирішується запропонованим тренажерним пристроєм для загальної фізичної підготовки та тренування м'язової системи спортсменів, який містить опору з закріпленою на ній принаймні однією стійкою, важіль навантаження з рухомим вантажем та засіб для фіксації тіла спортсмена, в якому згідно корисної моделі опора виконана у вигляді рамної конструкції, яка складається з поперечних та повздовжніх елементів, важіль навантаження складається з принаймні однієї чотирикутної рами зв'язаної зі стійкою, та додатково містить принаймні один демпфер. Рамна конструкція має форму подібну прямокутнику або трапецієподібну форму. На опорі закріплені дві стійки, розташовані вертикально. Важіль навантаження складається з двох чотирикутних рам. Кожна рама важеля навантаження зв'язана з відповідною стійкою з можливістю незалежного або одночасного руху. Пристрій додатково містить один або два демпферних упори. Кожен демпферний упор виконаний у вигляді зігнутого під кутом профілю, один кінець якого закріплений на одному з повздовжніх елементів опори, а другий на відповідній стійці або кожен демпферний упор виконаний у вигляді вертикально-орієнтованого або похилого профілю, закріпленого на одному з повздовжніх елементів опори. Пристрій додатково містить два демпфери. Кожен демпфер закріплений на одному з повздовжніх елементів опори або на нижній стороні кожної рами важеля навантаження. Кожна рама важеля навантаження додатково містить механізм фіксації рухомого вантажу. Рухомий вантаж виконаний пустотілим або заповненим наповнювачем. Додатково кожна рама важеля навантаження зв'язана з відповідною стійкою або з відповідним елементом опори жорстким подовже 5 48894 6 ним елементом. Опора додатково містить напрямна фіг. 1 - Тренажерний пристрій для загальної ну з перпендикулярно виступаючими одним або фізичної підготовки та тренування м'язової систебільше обмежувачами висоти, закріплену на одми спортсменів «Жим вгору», положення - старт; ному з поперечних елементів опори. Опора додатна фіг. 2 - Тренажерний пристрій для загальної ково містить опорний елемент для напрямної, зафізичної підготовки та тренування м'язової систекріплений на другому з поперечних елементів ми спортсменів «Жим вгору», положення - фініш; опори. Засіб для фіксації тіла спортсмена виконана фіг. З - Тренажерний пристрій для загальний у вигляді сидіння та спинки, або у вигляді ланої фізичної підготовки та тренування м'язової ви. Тренажерний пристрій додатково оснащений системи спортсменів «Жим в нахилі», положення регулюючим каркасом, встановленим на напрямстарт; ній з можливістю зворотно-поступального руху, на фіг. 4- Тренажерний пристрій для загальної або фіксуючим каркасом, встановленим на напряфізичної підготовки та тренування м'язової системній жорстко. Сидіння встановлене на регулююми спортсменів «Жим в нахилі», положення - фічому каркасі, або на фіксуючому каркасі незалежніш; но від спинки. Регулюючий каркас виконаний на фіг. 5 - Тренажерний пристрій для загальної прямокутної форми з отвором, а фіксуючий каркас фізичної підготовки та тренування м'язової систепрямокутної форми. Спинка встановлена на нами спортсменів «Жим лежачи», положення - старт прямній незалежно від сидіння жорстко або з можна фіг. 6 - Тренажерний пристрій для загальної ливістю зворотно-поступального руху або з можфізичної підготовки та тренування м'язової систеливістю обертального руху. Спинка додатково ми спортсменів «Жим лежачи», положення - фініш; забезпечена обмежувачем нахилу спинки у вигляна Фіг. 7 - Тренажерний пристрій для загальної ді гребінки. Лава встановлена на опорі. Важіль фізичної підготовки та тренування м'язової систенавантаження додатково містить страховий упор. ми спортсменів «Жим лежачи в нахилі», положенВажіль навантаження додатково містить важіль ня - старт; подачі. Опора додатково містить упор для ніг. на фіг. 8 - Тренажерний пристрій для загальної Опора додатково містить механізм подачі важеля фізичної підготовки та тренування м'язової систенавантаження. Опора додатково містить допоміжми спортсменів «Жим лежачи в нахилі», положенну вертикальну стійку. Засіб фіксації тіла спортня - фініш; смена складається з жорсткого каркаса, який вина фіг. 9 - Тренажерний пристрій для загально конаний із об'єднаних в одне ціле сидіння та фізичної підготовки та тренування м'язової систеспинки, та кріпиться до жорсткого подовженого ми спортсменів «Жим сидячи», положення - старт; елементу. Засіб фіксації тіла спортсмена складана фіг. 10 - Тренажерний пристрій для загальється з жорсткого каркаса, який виконаний з об'єдної фізичної підготовки та тренування м'язової наних в одне ціле спинки та додаткового упору для системи спортсменів «Жим сидячи», положення плечей. Тренажерний пристрій додатково оснащефініш; ний регулюючим каркасом для спинки, встановлена фіг. 11 - Тренажерний пристрій для загальним на напрямній з можливістю зворотноної фізичної підготовки та тренування м'язової поступального руху. Спинка додатково кріпиться системи спортсменів «Жим сидячи зворотний», на регулюючому каркасі для спинки. Стійки розтаположення - старт; шовані вертикально та містять бруси та переклана фіг. 12 - Тренажерний пристрій для загальдину. ної фізичної підготовки та тренування м'язової За рахунок запропонованої конструкції важеля системи спортсменів «Жим сидячи зворотний», навантаження, який складається з однієї або двох положення - фініш; чотирикутних рам забезпечується робота однією на фіг. 13 - Тренажерний пристрій для загальрукою, або одночасна робота двома руками або ної фізичної підготовки та тренування м'язової поперемінна кожною рукою. Також, виготовлення системи спортсменів «Тяга на задню дельту», поважеля навантаження у вигляді однієї або двох ложення - старт; чотирикутних рам забезпечує жорсткість при удана фіг. 14 - Тренажерний пристрій для загальрах та антивандальний захист. Виконання рухомоної фізичної підготовки та тренування м'язової го вантажу пустотілим дає можливість наповнювасистеми спортсменів «Тяга на задню дельту», поти його різноманітними наповнювачами (цемент, ложення - фініш; пісок, вода), що дозволяє зменшити вагу вантажу, на фіг. 15 - Тренажерний пристрій для загальйого металоємність та собівартість тренажерного ної фізичної підготовки та тренування м'язової пристрою. Механізм фіксації рухомого вантажу системи спортсменів «Тяга вертикальна», полоексцентрик, має максимальну площу зіткнення з ження - старт; напрямною рами важеля навантаження, що забезна фіг. 16 - Тренажерний пристрій для загальпечує надійну фіксацію рухомого вантажу. Демпної фізичної підготовки та тренування м'язової фер забезпечує амортизацію при опусканні важесистеми спортсменів «Тяга вертикальна», пололя навантаження, що підвищує надійність ження - фініш; експлуатації тренажерного пристрою. Механізм на фіг. 17 - Тренажерний пристрій для загальподачі важеля навантаження забезпечує максиної фізичної підготовки та тренування м'язової мальне навантаження на початку руху, що дозвосистеми спортсменів «Гіперекстензія сидячи», ляє виключити мертві зони на всіх етапах викоположення - старт; нання вправи. на фіг. 18 - Тренажерний пристрій для загальСуть тренажерного пристрою пояснюється ної фізичної підготовки та тренування м'язової кресленнями, де зображені: 7 48894 8 системи спортсменів «Гіперекстензія сидячи», системи спортсменів «Жим ногами + екстензія положення - фініш; гомілки», положення - фініш; на фіг. 19 - Тренажерний пристрій для загальна фіг. 35 - Тренажерний пристрій для загальної фізичної підготовки та тренування м'язової ної фізичної підготовки та тренування м'язової системи спортсменів «Кранч в положенні сидячи», системи спортсменів «Жим - бруси», положення положення - старт; старт; на фіг. 20 – Тренажерний пристрій для загальна фіг. 36 - Тренажерний пристрій для загальної фізичної підготовки та тренування м'язової ної фізичної підготовки та тренування м'язової системи спортсменів «Кранч в положенні сидячи», системи спортсменів «Жим - бруси», положення положення - фініш; фініш; на фіг. 21 - Тренажерний пристрій для загальна фіг. 37 - Тренажерний пристрій для загальної фізичної підготовки та тренування м'язової ної фізичної підготовки та тренування м'язової системи спортсменів «Пуловер», положення системи спортсменів «Перекладина + бруси з розстарт; вантаженням», положення - старт; на фіг. 22 -Тренажерний пристрій для загальна фіг. 38 - Тренажерний пристрій для загальної фізичної підготовки та тренування м'язової ної фізичної підготовки та тренування м'язової системи спортсменів «Пуловер», положення - фісистеми спортсменів «Перекладина + бруси з розніш; вантаженням», положення - фініш; на фіг. 23 - Тренажерний пристрій для загальна фіг. 39 - Тренажерний пристрій для загальної фізичної підготовки та тренування м'язової ної фізичної підготовки та тренування м'язової системи спортсменів «Зворотна гіперекстензія системи спортсменів «ГАК - присідання + екстензія лежачи», положення - старт; гомілки», положення - старт; на фіг. 24 - Тренажерний пристрій для загальна фіг. 40 - Тренажерний пристрій для загальної фізичної підготовки та тренування м'язової ної фізичної підготовки та тренування м'язової системи спортсменів «Зворотна гіперекстензія системи спортсменів «ГАК - присідання + екстензія лежачи», положення - фініш; гомілки», положення - фініш; на фіг. 25 - Тренажерний пристрій для загальна фіг. 41 - Тренажерний пристрій для загальної фізичної підготовки та тренування м'язової ної фізичної підготовки та тренування м'язової системи спортсменів «Згинання ніг в положенні системи спортсменів «Тяга горизонтальна», пололежачи», положення - старт; ження - старт; на фіг. 26 - Тренажерний пристрій для загальна фіг. 42 - Тренажерний пристрій для загальної фізичної підготовки та тренування м'язової ної фізичної підготовки та тренування м'язової системи спортсменів «Згинання ніг в положенні системи спортсменів «Тяга горизонтальна», пололежачи», положення - фініш; ження - фініш. на фіг. 27 - Тренажерний пристрій для загальТренажерний пристрій для загальної фізичної ної фізичної підготовки та тренування м'язової підготовки силових видів спорту, який включає системи спортсменів «Розгинання ніг в положенні опору 1 з закріпленими на ній однією або двома сидячи», положення - старт; стійками 2, важіль навантаження 3 з рухомим ванна фіг. 28 - Тренажерний пристрій для загальтажем 4 та засіб для фіксації тіла спортсмена 5. ної фізичної підготовки силових видів спорту «РозОпора 1 виконана у вигляді рамної конструкції з гинання ніг в положенні сидячи», положення - фіпоперечних 6 та повздовжніх 7 елементів та має ніш; прямокутно подібну або трапецієподібну форму. на фіг. 29 - Тренажерний пристрій для загальВажіль навантаження 3 виконаний у вигляді однієї ної фізичної підготовки та тренування м'язової або двох чотирикутних рам, зв'язаних з відповідсистеми спортсменів «Згинання рук», положення ною стійкою 2 з можливістю незалежного або одстарт; ночасного руху. Пристрій додатково містить один на фіг. 30 - Тренажерний пристрій для загальабо два демпфери 8, кожен демпфер закріплений ної фізичної підготовки та тренування м'язової на одному з повздовжніх 7 елементів опори або на системи спортсменів «Згинання рук», положення нижній стороні кожної рами важеля навантаження фініш; 3. Пристрій додатково містить один або два демпна фіг. 31 - Тренажерний пристрій для загальферних упори 9. Кожен демпферний упор 9 виконої фізичної підготовки та тренування м'язової наний у вигляді зігнутого під кутом профілю, один системи спортсменів «Віджимання ногами + екскінець якого закріплений на одному з повздовжніх тензія 7 елементів опори, а другий на відповідній стійці 2 гомілки», положення - старт; або у вигляді вертикально-орієнтованого або пона фіг. 32 - Тренажерний пристрій для загальхилого профілю, закріпленого на одному з повздоної фізичної підготовки та тренування м'язової вжніх 7 елементів опори. Кожна рама важеля насистеми спортсменів «Віджимання ногами + ексвантаження додатково містить механізм фіксації тензія гомілки», положення - фініш; рухомого вантажу 10. Рухомий вантаж 4 виконаний на фіг. 33 - Тренажерний пристрій для загальпустотілим або заповнений наповнювачем. Опора ної фізичної підготовки та тренування м'язової 1 додатково містить напрямну 11 закріплену на системи спортсменів «Жим ногами + екстензія одному з поперечних 6 елементів опори 1. Засіб гомілки», положення - старт ; для фіксації тіла спортсмена виконаний у вигляді на фіг. 34 - Тренажерний пристрій для загальсидіння 12 та спинки 13, або у вигляді лави 14. ної фізичної підготовки та тренування м'язової Лава 14 встановлена на опорі 1. Сидіння 12 встановлене на регулюючому каркасі 15 з можливістю 9 48894 10 зворотно-поступального руху або на фіксуючому виконаний пустотілим або заповнений наповнювакаркасі 16 жорстко та закріплене на напрямній 11 чем. Опора 1 містить напрямну 11 для кріплення незалежно від спинки 13. Напрямна 11 виконана з засобу фіксації тіла спортсмена 5, закріплену на перпендикулярно виступаючими одним або більше відповідному поперечному 6 елементі опори. Засіб обмежувачами висоти 17. Опора 1 додатково місфіксації тіла спортсмена складається з сидіння 12 тить упор для фіксації напрямної 18, закріплений та спинки 13. Сидіння 12 кріпиться на регулюючона другому з поперечних 6 елементів опори. Регуму каркасі 15. Регулюючий каркас встановлений люючий каркас 15 виконаний прямокутної форми з на напрямній 11 з можливістю зворотно поступаотвором, а фіксуючий каркас 16 прямокутної форльного руху. Напрямна 11 забезпечена принаймні ми. Спинка 13 встановлена на напрямній 11 незаодним обмежувачем для регулювання висоти силежно від сидіння 12 жорстко або з можливістю діння 17. Спинка 13 кріпиться на напрямній 11 зворотно-поступального руху, або з можливістю окремо від сидіння жорстко. Опора 1 додатково обертального руху. Спинка 13 додатково забезпемістить упор 18 для фіксації напрямної 11, закріпчена обмежувачем нахилу спинки 19 у вигляді лений на відповідному поперечному 6 елементі гребінки. Додатково кожна рама важеля навантаопори жорстко. ження зв'язана зі стійкою жорстким подовженим 2. Тренажерний пристрій для загальної фізичелементом 20 та додатково містить страховий ної підготовки та тренування м'язової системи упор 21, важіль подачі 22, ричаг тяги 23, ручний спортсменів «Жим в нахилі». ричаг 24 та ручку хвата 25, упор для тулуба 26 та Пристрій забезпечує вправу «жим в нахилі» в упор для рук 27. Опора 1 додатково містить фіксаположенні нахилу для тренування верхньої зони тор для ніг 28, механізм подачі важеля навантам'язів грудей. ження 29 з упором важеля навантаження 30. ОпоПристрій включає опору 1 з закріпленими на ра 1 додатково містить обмежувач для ніг 31, ній вертикальними стійками 2, важіль навантажензакріплений на напрямній 11. Нижня сторона кожня 3 з рухомим вантажем 4 та засіб для фіксації ної рами важеля навантаження подовжена і являтіла спортсмена 5. Опора 1 виконана з поперечних ється ножним упором 32. Опора містить допоміжну 6 та повздовжніх 7 елементів та має трапецієподівертикальну стійку 33 та ножний ричаг 34. Додатбну форму. Кожен важіль навантаження 3 виконаково до жорсткого подовженого елементу 20 кріний у вигляді двох чотирикутних рам, кожна з яких питься засіб фіксації тіла спортсмена у вигляді зв'язана зі стійкою 2 з можливістю незалежного жорсткого каркаса 35, який складається з виконаабо одночасного руху. Пристрій містить два демних як одне ціле сидіння 12 та спинки 13. Додаткопфери 8 та два демпферних упори 9. Кожен демво на напрямній 11 кріпиться регулюючий каркас пферний упор 9 виконаний у вигляді зігнутого під для спинки 36, встановлений з можливістю зворокутом профілю, один кінець якого закріплений на тно - поступального руху. Додатково вертикальні одному з повздовжніх 7 елементів опори, а другий стійки 2 містять бруси 37 та перекладину 38. Додана відповідній стійці 2. Кожен демпфер 8 закріплетково жорсткий подовжений елемент рами важеля ний на відповідному демпферному упорі 9. Кожна навантаження 20 зігнутий під кутом і являє собою рама важеля навантаження 3 містить механізм підставку для ніг 39. Засіб фіксації тіла спортсмена фіксації 10 рухомого вантажу 4. Рухомий вантаж 4 складається з спинки 13 та додатково з упора для виконаний пустотілим або заповнений наповнюваплечей 40, виконаних як одне ціле в жорсткому чем. Опора 1 містить напрямну 11 для кріплення каркасі 41. Додатково на стійці 2 закріплений вузол засобу фіксації тіла спортсмена, закріплену на фіксації важеля хвату 42. відповідному поперечному 6 елементі опори. Засіб Варіанти виконання пристрою. фіксації тіла спортсмена складається з сидіння 12 1. Тренажерний пристрій для загальної фізичта спинки 13. Сидіння 12 кріпиться на регулюючоної підготовки та тренування м'язової системи му каркасі 15. Регулюючий каркас 15 встановлеспортсменів «Жим вгору». ний на напрямній 11 з можливістю зворотно постуПристрій забезпечує вправу «жим вгору» в попального руху. Напрямна 11 забезпечена ложенні сидячи для тренування передньої та сепринаймні одним обмежувачем для регулювання редньої зони дельтоїдів. висоти сидіння 17. Спинка 13 кріпиться жорстко на Пристрій включає опору 1 з закріпленими на напрямній 11 окремо від сидіння. Опора 1 додатній вертикальними стійками 2, важіль навантаженково містить упор 18 для фіксації напрямної 11, ня 3 з рухомим вантажем 4 та засіб для фіксації закріплений на відповідному поперечному 6 елетіла спортсмена 5. Опора 1 виконана з поперечних менті опори жорстко. Кожна рама важеля наван6 та повздовжніх 7 елементів та має трапецієподітаження додатково містить ніжний упор 32. бну форму. Кожен важіль навантаження 3 викона3. Тренажерний пристрій для загальної фізичний у вигляді двох чотирикутних рам, кожна з яких ної підготовки та тренування м'язової системи зв'язана зі стійкою 2 з можливістю незалежного спортсменів «Жим лежачи». або одночасного руху. Пристрій містить два демПристрій забезпечує вправу «жим лежачи» в пфери 8 та два демпферних упори 9. Кожен демположенні лежачи для тренування середньої зони пферний упор 9 виконаний у вигляді зігнутого під м'язів грудей. кутом профілю, один кінець якого закріплений на Пристрій включає опору 1 з закріпленими на одному з повздовжніх 7 елементів опори, а другий ній вертикальними стійками 2, важіль навантаженна відповідній стійці 2. Кожен демпфер 8 закріпленя 3 з рухомим вантажем 4 та засіб для фіксації ний на відповідному демпферному упорі 9. Кожна тіла спортсмена 5. Опора 1 виконана з поперечних рама важеля навантаження 3 містить механізм 6 та повздовжніх 7 елементів та має трапецієподіфіксації 10 рухомого вантажу 4. Рухомий вантаж 4 бну форму. Кожен важіль навантаження 3 викона 11 48894 12 ний у вигляді двох чотирикутних рам, кожна з яких 1 містить напрямну 11 для кріплення засобу фікчерез жорсткий подовжений елемент 20 зв'язана зі сації тіла спортсмена, закріплену на відповідному стійкою 2 з можливістю незалежного або одночаспоперечному 6 елементі опори 1. Засіб фіксації ного руху. Пристрій містить два демпфери 8 та два тіла спортсмена складається з сидіння 12 та спиндемпферних упори 9. Кожен демпферний упор 9 ки 13. Сидіння 12 кріпиться на фіксуючому каркасі виконаний у вигляді вертикально-орієнтованого 16. Фіксуючий каркас 16 встановлений на напрямпрофілю, закріпленого на одному з повздовжніх 7 ній 11 жорстко. Спинка 13 кріпиться на напрямній елементів опори 1. Кожен демпфер 8 закріплений 11 окремо від сидіння з можливістю регулювання її на відповідному демпферному упорі 9. Кожна рама обертального руху. Спинка 13 додатково містить важеля навантаження 3 містить механізм фіксації обмежувач нахилу спинки 19 у вигляді гребінки. 10 рухомого вантажу 4. Рухомий вантаж 4 виконаОпора 1 додатково містить упор 18 для фіксації ний пустотілим або заповнений наповнювачем. напрямної 11, закріплений на відповідному попеЗасіб фіксації тіла спортсмена складається з заречному 6 елементі опори. Нижня сторона кожної кріпленої на опорі 1 лави 14. Кожна рама важеля рами важеля навантаження подовжена і являється навантаження додатково містить страховий упор важелем подачі 22. Опора 1 додатково містить 21. фіксатор для ніг 28. 4. Тренажерний пристрій для загальної фізич6. Тренажерний пристрій для загальної фізичної підготовки та тренування м'язової системи ної підготовки та тренування м'язової системи спортсменів «Жим лежачи в нахилі». спортсменів «Жим сидячи зворотний». Пристрій забезпечує вправу «жим лежачи в Пристрій забезпечує вправу «жим сидячи звонахилі» в положенні лежачи для тренування нижротний» в положенні сидячи для тренування нижньої зони м'язів грудей. ньої зони м'язів грудей. Пристрій включає опору 1 з закріпленими на Пристрій включає опору 1 з закріпленими на ній вертикальними стійками 2, важіль навантаженній вертикальними стійками 2, важіль навантаження 3 з рухомим вантажем 4 та засіб для фіксації ня 3 з рухомим вантажем 4 та засіб для фіксації тіла спортсмена 5. Опора 1 виконана з поперечних тіла спортсмена 5. Опора 1 виконана з поперечних 6 та повздовжніх 7 елементів та має трапецієподі6 та повздовжніх 7 елементів та має трапецієподібну форму. Кожен важіль навантаження 3 виконабну форму. Важіль навантаження 3 виконаний у ний у вигляді двох чотирикутних рам, кожна з яких вигляді двох чотирикутних рам, кожна з яких зв'ячерез жорсткий подовжений елемент 20 зв'язана зі зана зі стійкою 2 з можливістю незалежного або стійкою 2 з можливістю незалежного або одночасодночасного руху жорстким подовженим елеменного руху. Пристрій містить два демпфери 8 та два том 20. Пристрій містить два демпфери 8. Кожен демпферних упори 9. Кожен демпферний упор 9 демпфер 8 закріплений на відповідному поперечвиконаний у вигляді вертикально-орієнтованого ному 6 елементі опори. Кожна рама важеля наванпрофілю, закріпленого на одному з повздовжніх 7 таження 3 містить механізм фіксації 10 рухомого елементів опори. Кожен демпфер 8 закріплений на вантажу 4. Рухомий вантаж 4 виконаний пустотівідповідному демпферному упорі 9. Кожна рама лим або заповнений наповнювачем. Опора 1 місважеля навантаження 3 містить механізм фіксації тить напрямну 11 для кріплення засобу фіксації 10 рухомого вантажу 4. Рухомий вантаж 4 виконатіла спортсмена, закріплену на відповідному попений пустотілим або заповнений наповнювачем. речному 6 елементі опори. Засіб фіксації тіла Засіб фіксації тіла спортсмена складається з заспортсмена складається з сидіння 12 та спинки 13. кріпленої на опорі 1 лави 14. Кожна рама важеля Сидіння 12 кріпиться на фіксуючому каркасі 16. навантаження додатково містить страховий упор Фіксуючий каркас 16 встановлений на напрямній 21. Опора 1 додатково містить фіксатор для ніг 28. 11 жорстко. Спинка 13 кріпиться на напрямній 11 5. Тренажерний пристрій для загальної фізичної окремо від сидіння 12 з можливістю регулювання її підготовки та тренування м'язової системи спортобертального руху. Спинка 13 додатково містить сменів «Жим сидячи». обмежувач нахилу спинки 19 у вигляді гребінки. Пристрій забезпечує вправу «жим сидячи» в Опора 1 додатково містить упор 18 для фіксації положенні сидячи для тренування внутрішньої напрямної 11, закріплений на відповідному попезони м'язів грудей. речному 6 елементі опори з можливістю обертаПристрій включає опору 1 з закріпленим на ній льного руху. Кожна рама важеля навантаження важелем навантаження 3 з рухомим вантажем 4 та додатково містить ричаг тяги 23, ручний ричаг 24 з засіб для фіксації тіла спортсмена 5. Опора 1 виручкою хвату 25. Опора 1 додатково містить фікконана з поперечних 6 та повздовжніх 7 елементів сатор для ніг 28. та має трапецієподібну форму. Кожен важіль на7. Тренажерний пристрій для загальної фізичвантаження 3 виконаний у вигляді чотирикутної ної підготовки та тренування м'язової системи рами з двома жорсткими подовженими елементаспортсменів «Тяга на задню дельту». ми 20. Кожна рама важеля навантаження 3 кріПристрій забезпечує вправу «тяга на задню питься до відповідного повздовжнього елементу дельту» в положенні сидячи для тренування ромопори 7 відповідним жорстким подовженим елебовидних та задньої зони дельтовидних м'язів. ментом 20. Пристрій містить два демпфери 8. КоПристрій включає опору 1 з закріпленими на жен демпфер 8 закріплений на відповідному попеній вертикальними стійками 2, важіль навантаженречному 6 елементі опори 1. Кожна рама важеля ня 3 з рухомим вантажем 4 та засіб для фіксації навантаження 3 містить механізм фіксації 10 рутіла спортсмена 5. Опора 1 виконана з поперечних хомого вантажу 4. Рухомий вантаж 4 виконаний 6 та повздовжніх 7 елементів та має трапецієподіпустотілим або заповнений наповнювачем. Опора бну форму. Важіль навантаження 3 виконаний у 13 48894 14 вигляді двох чотирикутних рам, кожна з яких зв'ярикутної рами. Рама важеля навантаження містить зана зі стійкою 2 з можливістю незалежного або упор для тулуба (спина) 26. Пристрій містить один одночасного руху. Пристрій містить два демпфери демпфер 8 закріплений на відповідному повздов8. Кожен демпфер 8 закріплений на відповідному жньому 7 елементі опори. Рама важеля навантапоперечному 6 елементі опори. Кожна рама важіження 3 містить механізм фіксації 10 рухомого ля навантаження 3 містить механізм фіксації 10 вантажу 4. Рухомий вантаж 4 виконаний пустотірухомого вантажу 4. Рухомий вантаж 4 виконаний лим або заповнений наповнювачем. Опора 1 міспустотілим або заповнений наповнювачем. Опора тить напрямну 11 для кріплення засобу фіксації 1 містить напрямну 11 для кріплення засобу фіктіла спортсмена 5, закріплену на відповідному посації тіла спортсмена 5 та для фіксації упора для перечному 6 елементі опори. Засіб фіксації тіла тулуба 26, закріплену на відповідному поперечноспортсмена складається з сидіння 12 та спинки 13. му 6 елементі опори. Засіб фіксації тіла спортсмеСидіння 12 кріпиться на регулюючому каркасі 15. на складається з сидіння 12. Сидіння 12 кріпиться Регулюючий каркас 15 встановлений на напрямній на регулюючому каркасі 15. Регулюючий каркас 15 11 з можливістю зворотно-поступального руху. встановлений на напрямній 11 з можливістю звоСпинка 13 кріпиться на напрямній 11 окремо від ротно-поступального руху. Напрямна 11 забезпесидіння жорстко. Напрямна 11 додатково містить чена принаймні одним обмежувачем для регулюупор для фіксації напрямної 18, закріплений на вання висоти сидіння 17. Кожна рама важеля відповідному поперечному елементі 6 опори жорснавантаження 3 містить ричаг хвату 24 з ручкою тко. Опора містить механізм подачі важеля наванхвату 25, зв'язаний з рамою важеля навантаження таження 29 та фіксатор для ніг 28. Механізм подачі через ричаг тяги 23. Опора 1 додатково містить важеля навантаження 29 містить упор важеля нафіксатор для ніг 28. вантаження 30. 8. Тренажерний пристрій для загальної фізич10. Тренажерний пристрій для загальної фізиної підготовки та тренування м'язової системи чної підготовки та тренування м'язової системи спортсменів «Тяга вертикальна». спортсменів «Кранч в положенні сидячи». Пристрій забезпечує вправу «тяга вертикальПристрій забезпечує вправу «кранч в полона» в положенні сидячи для тренування круглих женні сидячи (згинання - розгинання)» для тренум'язів спини. вання верхньої зони м'язів живота. Пристрій включає опору 1 з закріпленими на Пристрій включає опору 1 з закріпленою на ній ній вертикальними стійками 2, важіль навантаженвертикальною стійкою 2, зв'язаний зі стійкою ваня 3 з рухомим вантажем 4 та засіб для фіксації жіль навантаження 3 з рухомим вантажем 4 та тіла спортсмена 5. Опора 1 виконана з поперечних засіб для фіксації тіла спортсмена 5. Опора 1 ви6 та повздовжніх 7 елементів та має прямокутну конана з поперечних 6 та повздовжніх 7 елементів, форму. Важіль навантаження 3 виконаний у виважіль навантаження 3 виконаний у вигляді чотигляді двох чотирикутних рам, кожна з яких зв'язана рикутної рами. Рама важеля навантаження містить зі стійкою 2 жорстким подовженим елементом 20. упор для тулуба 26 (груди). Пристрій містить один Пристрій містить два демпфери 8, кожен з яких демпфер 8 закріплений на відповідному повздовзакріплений на відповідному поперечному 6 ележньому 7 елементі опори. Рама важеля навантаменті опори 1. Кожна рама важеля навантаження 3 ження 3 містить механізм фіксації 10 рухомого містить механізм фіксації 10 рухомого вантажу 4. вантажу 4. Рухомий вантаж 4 виконаний пустотіРухомий вантаж 4 виконаний пустотілим або заполим або заповнений наповнювачем. Опора 1 місвнений наповнювачем. Опора 1 містить напрямну тить напрямну 11 для кріплення засобу фіксації 11 для кріплення засобу фіксації тіла спортсмена тіла спортсмена 5, закріплену на відповідному по5, закріплену на відповідному поперечному 6 елеперечному 6 елементі опори. Засіб фіксації тіла менті опори. Засіб фіксації тіла спортсмена скласпортсмена складається з сидіння 12 та спинки 13. дається з сидіння 12. Сидіння Сидіння 12 кріпиться на регулюючому каркасі 15. 12 кріпиться на фіксуючому каркасі 16. ФіксуРегулюючий каркас 15 встановлений на напрямній ючий каркас 16 встановлений на напрямній 11 11 з можливістю зворотно-поступального руху. жорстко. Опора 1 додатково містить обмежувач Спинка 13 кріпиться на напрямній 11 жорстко. для ніг 31, закріплений на напрямній 11. Кожна Опора містить механізм подачі важеля навантарама важеля навантаження містить ричаг хвату 24 ження 29 з упором для важеля навантаження ЗО з ручками хвату 25, зв'язаний з рамою важеля ната фіксатор для ніг 28. вантаження через ричаг тяги 23. 11. Тренажерний пристрій для загальної фізи9. Тренажерний пристрій для загальної фізиччної підготовки та тренування м'язової системи ної підготовки та тренування м'язової системи спортсменів «Пуловер». спортсменів «Гіперекстензія сидячи». Пристрій забезпечує вправу «пуловер» в поПристрій забезпечує вправу «гіперекстензія ложенні сидячи для тренування м'язів грудей та сидячи» в положенні сидячи (згинання - розгинанкруглих м'язів спини. ня) верхньої зони поперечного відділу найдовших Пристрій включає опору 1 з закріпленою на ній м'язів спини. вертикальною стійкою 2, зв'язаний зі стійкою 2 Пристрій включає опору 1 з закріпленою на ній важіль навантаження 3 з рухомим вантажем 4 та вертикальною стійкою 2, зв'язаний зі стійкою вазасіб для фіксації тіла спортсмена 5. Опора 1 вижіль навантаження 3 з рухомим вантажем 4 та конана з поперечних 6 та повздовжніх 7 елементів, засіб для фіксації тіла спортсмена 5. Опора 1 виважіль навантаження 3 виконаний у вигляді чотиконана з поперечних 6 та повздовжніх 7 елементів, рикутної рами. Пристрій містить один демпфер 8 важіль навантаження 3 виконаний у вигляді чотизакріплений на відповідному поперечному 6 еле 15 48894 16 менті опори. Рама важеля навантаження 3 містить 14. Тренажерний пристрій для загальної фізимеханізм фіксації 10 рухомого вантажу 4. Рухомий чної підготовки та тренування м'язової системи вантаж 4 виконаний пустотілим або заповнений спортсменів «Розгинання ніг в положенні сидячи». наповнювачем. Опора 1 містить напрямну 11 для Пристрій забезпечує вправу «розгинання ніг в кріплення засобу фіксації тіла спортсмена 5, закріположенні сидячи» для тренування чотирьохголоплену на відповідному поперечному 6 елементі вого м'язу стегна. опори. Засіб фіксації тіла спортсмена складається Пристрій включає опору 1 з закріпленою на ній з сидіння 12 та спинки 13. Сидіння 12 кріпиться на вертикальною стійкою 2, закріплений на стійці варегулюючому каркасі 15. Регулюючий каркас 15 жіль навантаження 3 з рухомим вантажем 4 та встановлений на напрямній 11 з можливістю звозасіб для фіксації тіла спортсмена 5. Опора 1 виротно-поступального руху. Напрямна 11 забезпеконана з поперечних 6 та повздовжніх 7 елементів, чена принаймні одним обмежувачем для регулюважіль навантаження 3 виконаний у вигляді чотивання висоти сидіння 17. Напрямна 11 додатково рикутної рами. Пристрій містить один демпфер 8 містить упор 18 для фіксації напрямної 11, закріпзакріплений на відповідному поперечному 6 елелений на відповідному поперечному елементі 6 менті опори. Рама важеля навантаження 3 містить опори жорстко Спинка кріпиться на напрямній жомеханізм фіксації 10 рухомого вантажу 4. Рухомий рстко. Опора містить фіксатор для ніг 28 та доповантаж 4 виконаний пустотілим або заповнений міжну вертикальну стійку 33, на якій кріпиться ринаповнювачем. Опора 1 містить напрямну 11 для чаг хвата 24 з ручкою хвату 25 та ричаг тяги 23. кріплення засобу фіксації тіла спортсмена 5, закрі12. Тренажерний пристрій для загальної фізиплену на відповідному поперечному 6 елементі чної підготовки та тренування м'язової системи опори. Засіб фіксації тіла спортсмена складається спортсменів «Зворотна гіперекстензія лежачи». з сидіння 12 та спинки 13. Сидіння 12 кріпиться на Пристрій забезпечує вправу «зворотна гіперефіксуючому каркасі 16. Фіксуючий каркас встановкстензія лежачи» в положенні лежачи для тренулений на напрямній 11 жорстко. Спинка 13 крівання нижньої зони найдовших м'язів спини та питься на напрямній 11 окремо від сидіння з можсідниць. ливістю регулювання її обертального руху. Спинка Пристрій включає опору 1 з закріпленою на ній 13 додатково містить обмежувач нахилу спинки 19 вертикальною стійкою 2, закріплений на стійці вау вигляді гребінки. Опора 1 додатково містить упор жіль навантаження 3 з рухомим вантажем 4 та 18 для фіксації напрямної 11, закріплений на відзасіб для фіксації тіла спортсмена 5. Опора 1 виповідному поперечному 6 елементі опори з можконана з поперечних 6 та повздовжніх 7 елементів, ливістю обертального руху. Опора містить допоміважіль навантаження 3 виконаний у вигляді чотижну вертикальну стійку 33 на якій кріпиться ричаг рикутної рами. Пристрій містить один демпфер 8 тяги 23 та ножний ричаг 34. закріплений на відповідному поперечному 6 еле15. Тренажерний пристрій для загальної фізименті опори. Рама важеля навантаження 3 містить чної підготовки та тренування м'язової системи механізм фіксації 10 рухомого вантажу 4. Рухомий спортсменів «Згинання рук в положенні сидячи». вантаж 4 виконаний пустотілим або заповнений Пристрій забезпечує вправу «згинання рук в наповнювачем. Засіб фіксації тіла спортсмена положенні сидячи» для тренування двоголового складається з закріпленої на опорі 1 лави 14. Опом'язу плеча. ра містить допоміжну вертикальну стійку 33, на Пристрій включає опору 1 з закріпленою на ній якій кріпиться ричаг хвата 24 з ручкою хвату 25 та вертикальною стійкою 2, зв'язаний зі стійкою варичаг тяги 23 та ножний ричаг 34. жіль навантаження 3 з рухомим вантажем 4 та 13. Тренажерний пристрій для загальної фізизасіб для фіксації тіла спортсмена 5. Опора 1 вичної підготовки та тренування м'язової системи конана з поперечних 6 та повздовжніх 7 елементів, спортсменів «Згинання ніг в положенні лежачи». важіль навантаження 3 виконаний у вигляді чотиПристрій забезпечує вправу «згинання ніг в рикутної рами з подовженою стороною. Пристрій положенні лежачи» для тренування двоголового містить один демпфер 8 закріплений на відповідм'язу стегна. ному поперечному 6 елементі опори. Важіль наваПристрій включає опору 1 з закріпленою на ній нтаження 3 містить механізм фіксації 10 рухомого вертикальною стійкою 2, закріплений на стійці вавантажу 4. Рухомий вантаж 4 виконаний пустотіжіль навантаження 3 з рухомим вантажем 4 та лим або заповнений наповнювачем. Опора 1 місзасіб для фіксації тіла спортсмена 5. Опора 1 витить напрямну 11 для кріплення засобу фіксації конана з поперечних 6 та повздовжніх 7 елементів, тіла спортсмена 5, закріплену на відповідному поважіль навантаження 3 виконаний у вигляді чотиперечному 6 елементі опори. Засіб фіксації тіла рикутної рами. Пристрій містить один демпфер 8 спортсмена складається з сидіння 12 та спинки 13. закріплений на відповідному поперечному 6 елеСидіння 12 кріпиться на регулюючому каркасі 15. менті опори. Рама важеля навантаження 3 містить Регулюючий каркас встановлений на напрямній 11 механізм фіксації 10 рухомого вантажу 4. Рухомий з можливістю зворотно-поступального руху. Спинвантаж 4 виконаний пустотілим або заповнений ка 13 кріпиться на напрямній 11 окремо від сидіння наповнювачем. Засіб фіксації тіла спортсмена жорстко. Напрямна 11 забезпечена принаймні одскладається з закріпленої на опорі 1 лави 14. Опоним обмежувачем для регулювання висоти сидінра містить допоміжну вертикальну стійку 33 на якій ня 17. Опора містить фіксатор для ніг 28 та допокріпиться ричаг хвата 24 з ручкою хвату 25 та риміжну вертикальну стійку 33, на якій кріпиться чаг тяги 23 та ножний ричаг 34. ричаг хвата 24 з ручкою хвата 25 та упор для рук 27. Ричаг хвата 24 зв'язаний з рамою важеля навантаження через ричаг тяги 23. 17 48894 18 16. Тренажерний пристрій для загальної фізиПристрій забезпечує вправу «жим - бруси» в чної підготовки та тренування м'язової системи положенні сидячи для тренування нижньої зони спортсменів «Віджимання ногами + екстензія гомім'язів грудей. лки». Пристрій включає опору 1 з закріпленими на ній Пристрій забезпечує вправу «віджимання новертикальними стійками 2, важіль навантаження 3 гами + екстензія гомілки» в положенні сидячи в з рухомим вантажем 4 та засіб для фіксації тіла нахилі для тренування чотирьохголового м'язу спортсмена 5. Опора 1 виконана з поперечних 6 та стегна та м'язів гомілки. повздовжніх 7 елементів. Важіль навантаження 3 Пристрій включає опору 1 з закріпленою на ній виконаний у вигляді двох чотирикутних рам, кожна вертикальною стійкою 2, з'єднаний зі стійкою 2 з яких зв'язана зі стійкою 2 з можливістю незалежважіль навантаження 3 з рухомим вантажем 4 та ного або одночасного руху. Пристрій містить два засіб для фіксації тіла спортсмена 5. Опора 1 видемпфери 8 та два демпферних упори 9. Кожен конана з поперечних 6 та повздовжніх 7 елементів. демпферний упор 9 виконаний у вигляді вертикаВажіль навантаження 3 виконаний у вигляді чотильно-орієнтованого профілю, закріпленого на одрикутної рами. Пристрій містить один демпфер 8, ному з повздовжніх 7 елементів опори 1. Кожен закріплений на відповідному демпферному упорі демпфер 8 закріплений на відповідному демпфер9, виконаному у вигляді вертикальноному упорі 9. Кожна рама важіль навантаження 3 орієнтованого профілю, закріпленого на одному з містить механізм фіксації 10 рухомого вантажу 4. повздовжніх 7 елементів опори 1. Рама важеля Рухомий вантаж 4 виконаний пустотілим або запонавантаження 3 містить механізм фіксації 10 рувнений наповнювачем. Опора 1 містить напрямну хомого вантажу 4. Рухомий вантаж 4 виконаний 11 для кріплення засобу фіксації тіла спортсмена пустотілим або заповнений наповнювачем. Засіб 5. Засіб фіксації тіла спортсмена складається з фіксації тіла спортсмена складається з сидіння 12 сидіння 12. Сидіння 12 кріпиться на фіксуючому та спинки 13, виконаних як одне ціле в жорсткому каркасі 16. Фіксуючий каркас 16 встановлений на каркасі 35 та кріпляться до стійки 2. Опора містить напрямній 11 жорстко. Опора 1 додатково містить фіксатор для ніг 28. обмежувач для ніг 31, закріплений на напрямній 17. Тренажерний пристрій для загальної фізи11. Одна зі сторін кожної рами важеля навантачної підготовки та тренування м'язової системи ження 3 має жорсткий подовжений елемент 21. спортсменів «Жим ногами + екстензія гомілки». Вільна частина подовженого елементу являє соПристрій забезпечує вправу «жим ногами + бою ричаг хвату 24 з ручкою хвата 25. 19. Треекстензія гомілки» в положенні сидячи в нахилі нажерний пристрій для загальної фізичної підготодля тренування чотирьохголового м'язу стегна та вки та тренування м'язової системи спортсменів м'язів гомілки. Пристрій включає опору 1 з закріп«Перекладина + бруси з розвантаженням». леними на ній вертикальними стійками 2, важіль Пристрій забезпечує вправу «підтягування + навантаження 3 виконаний у вигляді двох чотиривіджимання» в положенні стоячи для тренування кутних рам, кожна рухомим вантажем 4 та зв'язана круглих м'язів спини та нижньої зони м'язів грудей. зі стійкою 2 з можливістю незалежного або одноПристрій включає опору 1 з закріпленими на часного руху, та засіб для фіксації тіла спортсмена ній вертикальними стійками 2, важіль навантажен5. Опора 1 виконана з поперечних 6 та повздовжня 3 з рухомим вантажем 4. Опора 1 виконана з ніх 7 елементів. Пристрій містить два демпфери 8. поперечних 6 та повздовжніх 7 елементів, важіль Кожен демпфер 8 закріплений на відповідному навантаження 3 виконаний у вигляді чотирикутної важелі навантаження 3. Кожна рама важеля наварами, зв'язаної зі стійкою 2. Пристрій містить один нтаження 3 містить механізм фіксації 10 рухомого демпфер 8, закріплений на відповідному поперечвантажу 4. Рухомий вантаж 4 виконаний пустотіному б елементі опори. Рама важеля навантаженлим або заповнений наповнювачем. Одна зі сторін ня 3 містить механізм фіксації 10 рухомого вантакожної рами важеля навантаження 3 містить жорсжу 4. Рухомий вантаж 4 виконаний пустотілим або ткий подовжений елемент 21. Подовжена сторона заповнений наповнювачем. Вертикальні стійки важеля навантаження додатково містить упор для містять бруси 37 та перекладину 38. Одна зі сторін ніг 32. Опора 1 містить напрямну 11 для кріплення рами важеля навантаження 3 містить жорсткий засобу фіксації тіла спортсмена, закріплену на подовжений елемент 21 зігнутий під незначним відповідному поперечному 6 елементі опори. Засіб кутом та являє собою підставку для ніг 39. фіксації тіла спортсмена складається з сидіння 12 20. Тренажерний пристрій для загальної фізита спинки 13. Сидіння 12 кріпиться на напрямній чної підготовки та тренування м'язової системи 11 фіксовано. Спинка 13 кріпиться на регулюючоспортсменів «ГАК - присідання». му каркасі для спинки 36 встановленому на наПристрій забезпечує вправу «ГАК - присіданпрямній 11 окремо від сидіння з можливістю звоня» в положенні сидячи в нахилі для тренування ротнопоступального руху. Опора 1 додатково чотирьохголового м'язу стегна та м'яз гомілки. містить упор 18 для фіксації напрямної 11, закріпПристрій включає опору 1 з закріпленою на ній лений на відповідному поперечному 6 елементі вертикальною стійкою 2, важіль навантаження 3 з опори жорстко. Опора містить механізм подачі рухомим вантажем 4 та засіб для фіксації тіла важеля навантаження 29 з упором для важеля спортсмена 5. Опора прямокутної формиї виконанавантаження ЗО. на з поперечних 6 та повздовжніх 7 елементів. 18. Тренажерний пристрій для загальної фізиВажіль навантаження 3 виконаний у вигляді чотичної підготовки та тренування м'язової системи рикутної рами з жорским подовженим елементом спортсменів «Жим - бруси». 21 за допомогою якого він кріпиться до вертикальної стійки 2. До вертикальної стійки 2 кріпиться 19 48894 20 ричаг хвату 24 з ручкою хвату 25 та крючком 41, ротно-поступального руху. Напрямна 11 забезпезв'язаний з жорстким подовженим елементом 21 чена принаймні одним обмежувачем для регулюважеля навантаження через ричаг тяги 23. Привання висоти сидіння 17. Кожна рама важеля настрій містить один демпфер 8 закріплений на відвантаження містить ручки хвату 25. Опора 1 повідному повздовжньому 7 елементі опори. Рама додатково містить фіксатор для ніг 28. Тренажерважеля навантаження З містить механізм фіксації ний пристрій працює наступним чином: 10 рухомого вантажу 4. Рухомий вантаж 4 виконаСпортсмен сідає в засіб фіксації тіла спортний пустотілим або заповнений наповнювачем. смена. Для тренування верхнього плечового поясу Засіб фіксації тіла спортсмена 5 складається з спортсмен підіймає важіль навантаження двома спинки 13 та упора для плечей 40, виконаних як руками одночасно або незалежно одна від одної, одне ціле в жорсткому каркасі 41. Каркас 41 жорстобто виконує жими або тяги через використання тко зв'язаний з ричагом хвату 24. Додатково на ручок хвату, які закріплені на важелі навантаженстійці 2 закріплений вузол фіксації важеля хвату ня. Для тренування нижнього поясу спортсмен 43. Вузол фіксації важеля хвату містить фіксатор використовую замість ручок хвату ніжні упори і 44 за який фіксується ричаг хвату 25 за допомогою виконує віджимання ногами. Для тренування секрюка 41. Опора містить фіксатор для ніг 28. редньої частини тулуба спортсмен використовує 21. Тренажерний пристрій для загальної фізигрудний упор або упор для спини. чної підготовки та тренування м'язової системи Таким чином, для виконання вправ на тренаспортсменів «Тяга горизонтальна». жерному пристрої спортсмен здійснює зусилля на Пристрій включає опору 1 з закріпленими на важіль навантаження через ручку хвата, ричаг ній вертикальними стійками 2, важіль навантаженхвата, упор для тулуба, ніжний ричаг, упор для ніг. ня 3 виконаний у вигляді двох чотирикутних рам, Для верхнього плечового поясу виконують: кожна з яких має рухомий вантаж 4 і зв'язана зі - жимові вправи на пристроях №1,2, 3, 4, 5, 6, стійкою 2 з можливістю незалежного або одночас18, 19; ного руху, та засіб для фіксації тіла спортсмена 5. - тягові вправи на пристроях № 7, 8, 21; Опора 1 виконана з поперечних 6 та повздовжніх 7 - вправи екстензії на пристроях №11, 15; Для елементів та має трапецієподібну форму. Пристрій м'язового корсету (тулуба) виконують містить два демпфери 8. Кожен демпфер 8 закріп- вправи екстензії тулуба на пристроях № 9, лений на відповідному поперечному 6 елементі 10. Для поясу нижніх кінцівок виконують: опори 1. Кожна рама важеля навантаження 3 міс- жимові вправи, віджимання на пристроях № тить механізм фіксації 10 рухомого вантажу 4. Ру16, 20. хомий вантаж 4 виконаний пустотілим або запов- вправи екстензії на пристроях № 12, 13, 14. нений наповнювачем. Опора 1 містить напрямну Таким чином, запропонована конструкція до11 закріплену на відповідному поперечному 6 зволяє ефективно тренувати м'язову систему елементі опори, яка слугує для кріплення засобу спортсменів при меншому осьовому навантаження фіксації тіла спортсмена, що складається з сидінна хребет та максимальному навантаженні на пеня 12 та упора для тулуба 26. Сидіння 12 кріпиться вні групи м'язів на протязі всього тренувального на регулюючому каркасі 15. Регулюючий каркас 15 процесу. При цьому тренажерний пристрій має встановлений на напрямній 11 з можливістю звоміцну конструкцію з антивандальним захистом. 21 48894 22 23 48894 24 25 48894 26 27 48894 28 29 48894 30 31 48894 32 33 Комп’ютерна верстка Г. Паяльніков 48894 Підписне 34 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
