Голка хірургічна

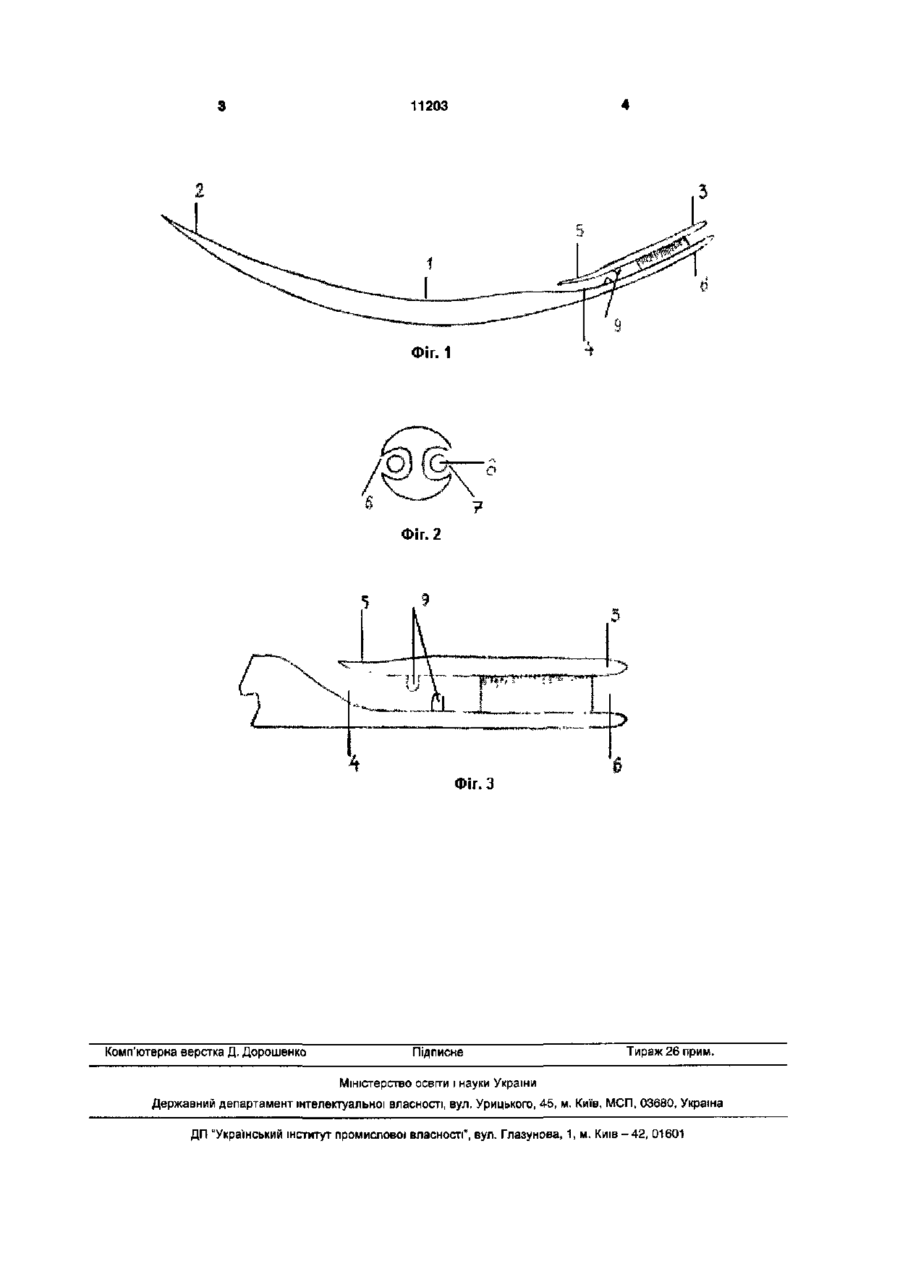

Голка хірургічна, що містить вушко, яке продовжується симетричними боковими канавками, яка відрізняється тим, що вхід у вушко розташований на боковій поверхні голки, а передній край вушка - нижче лінії', дотичної до поверхні голки. Корисна модель відноситься до медичної техніки, зокрема до хірургії, а саме до хірургічних голок. Відомий пристрій "Голка хірургічна" АС 1115735, А61 В 17/06, 1982 рік, що виконаний у вигляді стержня з загостреним кінцем з одного боку і тупим кінцем з вушком з другого, тупий кінець має симетричні канавки для розміщення у них нитки. Вушко виконане у вигляді двух дугоподібних пружних пластин, розміщенних ввігнутими поверхнями одна до другої. Недоліки відомого пристрою: 1) Складність конструкції. 2)Ненадійна фіксація нитки у вушку. В основу корисної моделі "Голка хірургічна" поставлено завдання: 1) Забезпечити атравматичне проведення голки з ниткою через лігатурний канал. 2) Спростити конструкцію пристрою. 3) Забезпечити надійну фіксацію нитки Поставлене завдання здійснюється пристроєм що містить вушко ,яке продовжується симетричними боковими канавками ,в якому згідно з корисною моделлю, передній край вушка розташовується по боковій поверхні голки нижче лінії, дотичної до цієї" поверхні; нитка у вушці утримується трикутними виступами на внутрішніх поверхнях верхнього та нижнього країв вушка. Ці особливості значно спрощують конструкцію і забезпечують надійну фіксацію нитки та атравматичне її прове дення через лігатурний канал. Конструкція голки схематично зображена на креслиннях: Фіг. 1 - загальний вигляд пристрою. Фіг.2- тупий кінець голки з вкладеною ниткою, розріз. Фіг.З - вушко. Голка складається із стержня 1 з загостреним кінцем 2 з однієї сторони , тупим кінцем 3 з вушком 4 з другого. Вушко 4 розташоване по боковій поверхні голки у заднії її третині так, що його верхній край 5 розташований нижче лінії* дотичної до бокових поверхні голки. Тупий кінець 3 має на своїй поверхні дві повздовжні симетричні канавки 6 і 7 , що ідуть за просвітом вушка 4 . Глибина канавок і їх ширина відповідають діаметру нитки 8 яка використовується з голкою. Фіксація нитки 8 здійснюється виступами 9 на внутрішніх поверхнях верхнього та нижнього країв вушка. Пристрій працює наступним чином: в залежності від характеру шва який треба накласти вибирають голку і нитку відповідних діаметрів. Нитку 8 продівають у вушко 4 так, щоб вона зайшла за виступи 9. Потім нитка 8 вкладається в бокові канавки 6 і 7. При прошиванні тканин нитка 8 утримується в бокових канавках 6 і 7. Завдяки тому що вушко 4 розташовується на боковій поверхні голки, а його верхній край 5 нижче лінії дотичної до цієї поверхні тканини ним не травмуються. СО о СЧ 11203 ФІГ. 1 Фіг. З Комп'ютерна верстка Д. Дорошенко Підписне Тираж 26 прим. Міністерство освгти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
