Котел

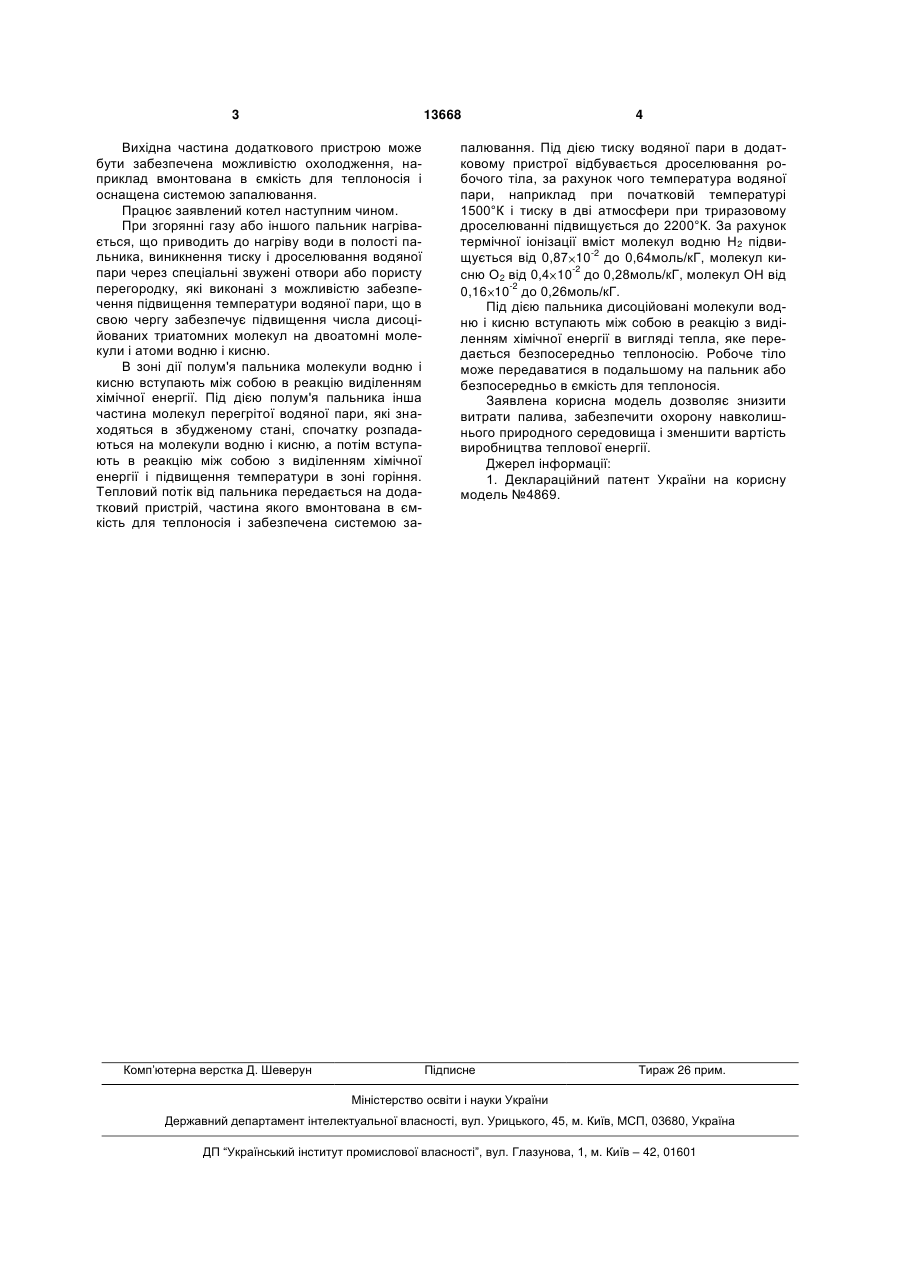

Котел, що містить пальник, ємкість для теплоносія, трубопровідники і додатковий пристрій, основа якого з'єднана з ємкістю для кисневмісної речовини і забезпечена щонайменше пористою перегородкою або щонайменше звуженим отвором, або щонайменше і пористою перегородкою і звуженим отвором, який відрізняється тим, що 3 13668 Вихідна частина додаткового пристрою може бути забезпечена можливістю охолодження, наприклад вмонтована в ємкість для теплоносія і оснащена системою запалювання. Працює заявлений котел наступним чином. При згорянні газу або іншого пальник нагрівається, що приводить до нагріву води в полості пальника, виникнення тиску і дроселювання водяної пари через спеціальні звужені отвори або пористу перегородку, які виконані з можливістю забезпечення підвищення температури водяної пари, що в свою чергу забезпечує підвищення числа дисоційованих триатомних молекул на двоатомні молекули і атоми водню і кисню. В зоні дії полум'я пальника молекули водню і кисню вступають між собою в реакцію виділенням хімічної енергії. Під дією полум'я пальника інша частина молекул перегрітої водяної пари, які знаходяться в збудженому стані, спочатку розпадаються на молекули водню і кисню, а потім вступають в реакцію між собою з виділенням хімічної енергії і підвищення температури в зоні горіння. Тепловий потік від пальника передається на додатковий пристрій, частина якого вмонтована в ємкість для теплоносія і забезпечена системою за Комп’ютерна верстка Д. Шеверун 4 палювання. Під дією тиску водяної пари в додатковому пристрої відбувається дроселювання робочого тіла, за рахунок чого температура водяної пари, наприклад при початковій температурі 1500°К і тиску в дві атмосфери при триразовому дроселюванні підвищується до 2200°К. За рахунок термічної іонізації вміст молекул водню H2 підвищується від 0,87 10-2 до 0,64моль/кГ, молекул кисню О2 від 0,4 10-2 до 0,28моль/кГ, молекул ОН від 0,16 10-2 до 0,26моль/кГ. Під дією пальника дисоційовані молекули водню і кисню вступають між собою в реакцію з виділенням хімічної енергії в вигляді тепла, яке передається безпосередньо теплоносію. Робоче тіло може передаватися в подальшому на пальник або безпосередньо в ємкість для теплоносія. Заявлена корисна модель дозволяє знизити витрати палива, забезпечити охорону навколишнього природного середовища і зменшити вартість виробництва теплової енергії. Джерел інформації: 1. Деклараційний патент України на корисну модель №4869. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
