Спосіб з’єднання шашки вибухової речовини з детонуючим шнуром

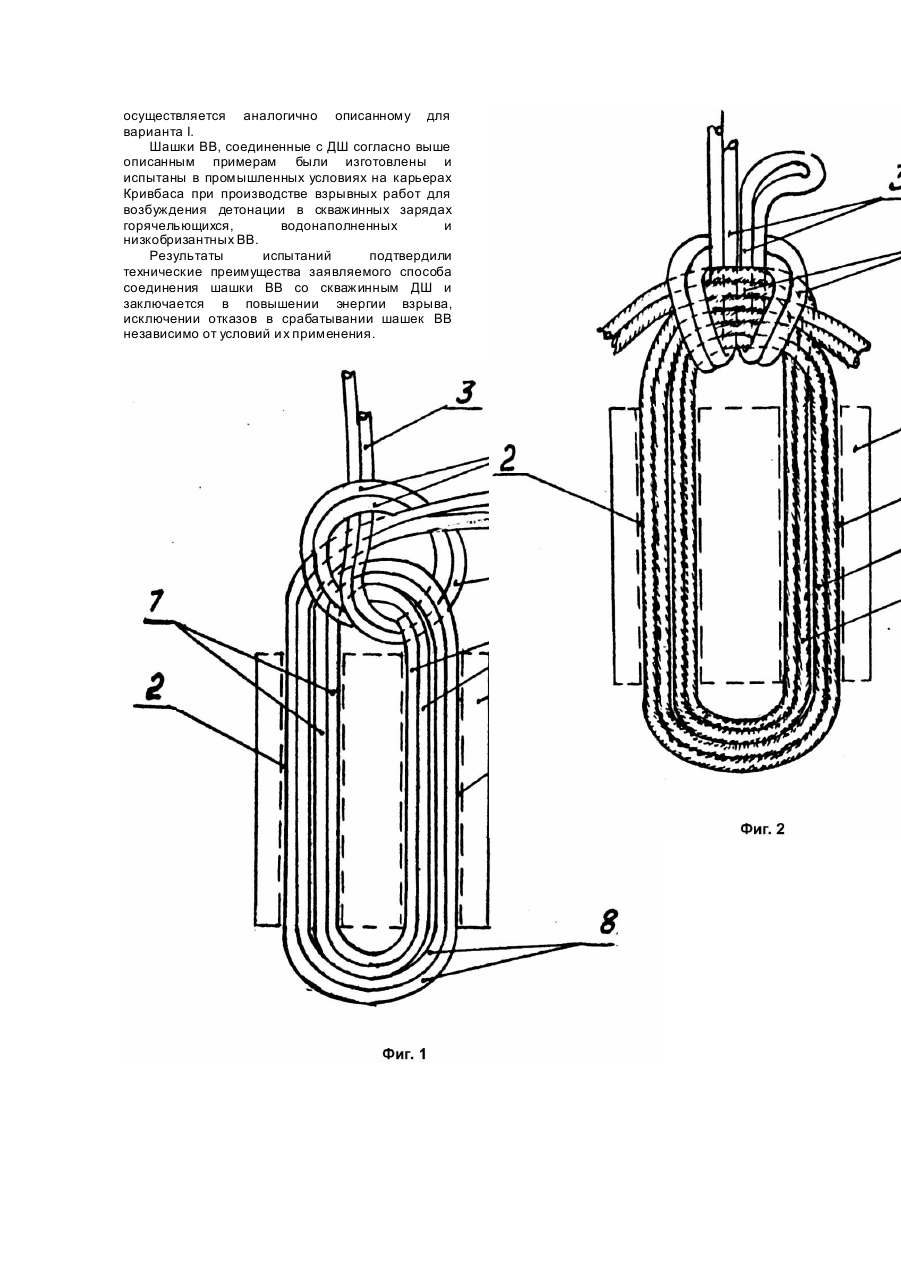

Изобретение относится к области взрывных работ, в частности к способам соединения детонирующего элемента типа шнур или лента с шашкой взрывчатого вещества (88). Наиболее близким по технической сущности является способ соединения шашки В В с ДШ, включающий формирование в теле шашки петлеобразного инициирующего участка ДШ путем пропускания его свободного конца через продольные каналы шашки ВВ, выполненные оппозитно друг другу с последующим его соединением над выходом из канала шашки со скважинным участком ДШ [1]. Признаки прототипа, совпадающие с существенными признаками заявляемого изобретения: - шашк у ВВ соединяют с ДШ; - теле шашки ВВ формируют петлеобразный инициирующий участок ДШ; - петлеобразный инициирующий участок ДШ формируют путем пропускания свободного конца ДШ через продольные каналы в шашке ВВ; - продольные каналы в шашке ВВ выполняют оппозитно друг др угу; - свободный конец петлеобразного участка соединяют над выходом из шашки со скважинным участком ДШ (закрепляют изоляционной лентой). Общей причиной для аналога и прототипа, препятствующей достижению технического результата заключающегося в увеличении инициирующей энергии взрыва за счет синхронизации развития детонации в шашке ВВ является то, что детонация в ветви петлеобразного инициирующего участка ДШ, являющегося продолжением скважинного участка ДШ, опережает детонацию в оппозитной ветви инициирующего участка соединенной над выходом из шашки со скважинным участком ДШ. Запаздывание детонации возникает в период передачи импульса взрыва от скважинного участка ДШ к свободному концу инициирующего участка и обусловлена асинхронностью распространения детонации в соединении инициирующих ветвей над шашкой ВВ, при котором в первую очередь детонирует тот инициирующий участок (первая инициирующая ветвь) который является продолжением скважинного участка ДШ, а затем через временной промежуток детонации передается свободному концу ДШ (вторая оппозитная инициирующая ветвь). В основу изобретения поставлена задача усовершенствовать способ соединения шашки ВВ с ДШ, п утем синхронизации всестороннего развития детонации в теле шашки ВВ, обеспечивающей увеличение инициирующей энергии взрыва. Задача решена тем, что в способе соединения шашки ВВ с ДШ, включающий формирование в теле шашки ВВ петлеобразного инициирующего участка ДШ, п утем его пропускания через выполненные оппозитно друг другу продольные каналы в шашке ВВ С последующим его соединением над выходом из шашки со скважинным участком ДШ в теле шашки ВВ дополнительно формируют петлеобразные инициирующие участки ДШ, а их соединение между собой и со скважинным участком ДШ осуществляют путем симметричного обхватывания скважинным ДШ в общий узел. Заявляемое изобретение отличается от прототипа формированием в теле шашки дополнительных замкнутых петлеобразных инициирующи х участков ДШ и содержит следующие отличительные признаки: - в теле шашки ВВ дополнительно формируют петлеобразные инициирующие участки ДШ; - инициирующие петлеобразные участки соединяются между собой путем их симметричного обхватывания скважинным ДШ в общий узел. Причинно-следственная связь между совокупностью заявляемых признаков и достигаемым техническим результатом заключается в том, что благодаря соединению петлеобразных инициирующи х участков ДШ со скважинным участком ДШ путем их симметричного обхватывания скважинным участком ДШ в общий узел достигается синхронность детонации в ветвях петлеобразного инициирующего участка ДШ. обеспечивающая увеличение инициирующей энергии взрыва. На фиг.1 изображено соединение шашки ВВ с ДШ - вариант I, а на фиг.2 - вариант II. Осуществление способа (вариант I, фиг.1) производят следующим образом. В шашке ВВ 1 выполняют оппозитно друг другу продольные каналы 2. Затем на скважинном детонирующем шнуре 3 на расстоянии равном 14 диаметром шашки, измеренном от свободного конца ДШ 4 выполняют узел 5 с оставлением незатянутой петли 6, далее свободный конец скважинного ДШ 4 последовательно пропускают через каналы 2 в шашке ВВ, а на выходе из канала пропускают сквозь незатянутую петлю 6, формируя таким образом петлеобразный инициирующий участок ДШ 7. Последующие инициирующие петлеобразные участки ДШ формируют аналогичным образом, После формирования последнего петлеобразного участка ДШ 8, свободный конец ДШ 4, пропускают через петлю 6, затем к скважинному ДШ 3 прикладывают усилие натяжения до затягивания петли 6 в узел 5. Таким образом достигается симметричный обхват все х петлеобразных инициирующи х участков ДШ 7, 8 общим узлом со скважинным ДШ 3, Инициирование шашки ВВ 1 осуществляется путем передачи детонации от скважинного участка ДШ 3 к узлу 5, а затем к петлеобразным инициирующим участком ДШ 7, 8, ветви которых оппозитно расположены в теле шашки ВВ 1. Благодаря тому, что на пути распространения детонации от скважинного участка ДШ 3 к ветвям инициирующи х участков ДШ 7, 8 имеется общий узел 5, симметрично их охватывающий, детонация распространяется по последним синхронно, как по линии их контактов между собой, так и вдоль оппозитных ветвей инициирующи х участков ДШ 7, 8. Таким образом, обеспечивается всесторонняя и симметричная передача детонации, которая в свою очередь способствуе т повышению энергии взрыва шашки ВВ 1. Осуществление способа для варианте II (фиг.2), производят следующим образом, в заявляемом способе петлеобразные инициирующие участки ДШ 7, 8 выполняют из отдельного ДШ или отрезков ДШ, которые в несколько слоев пропускают через каналы 2 шашки ВВ 1 и на выходе из шашки внахлестку соединенные концы ДШ 7,8 симметрично связывают в общий обхватывающий узел 5 скважинным ДШ 3. Инициирование шашки осуществляется аналогично описанному для варианта I. Шашки ВВ, соединенные с ДШ согласно выше описанным примерам были изготовлены и испытаны в промышленных условиях на карьерах Кривбаса при производстве взрывных работ для возбуждения детонации в скважинных зарядах горячельющихся, водонаполненных и низкобризантных ВВ. Результаты испытаний подтвердили технические преимущества заявляемого способа соединения шашки ВВ со скважинным ДШ и заключается в повышении энергии взрыва, исключении отказов в срабатывании шашек ВВ независимо от условий и х применения.
