Формула / Реферат

Пристрій для передачі інформації шумовими сигналами, який має на стороні передавача генератор широкосмугового шуму, вихід якого з'єднаний зі смуговим фільтром, вихід якого розгалужується на дві лінії, одна з яких подається на лінію затримки, вихід лінії затримки, в свою чергу, розгалужується на дві лінії, одна з яких з'єднується з інвертором, та джерело повідомлень, вихід якого з'єднаний з входом керування комутатором, а на приймальній стороні - вхідний фільтр, вихід якого розгалужується на дві лінії, одна з яких з'єднується з входом лінії затримки, вихід якої з'єднується з входом перемножувача, а інша безпосередньо з'єднується з другим входом перемножувача, послідовно з'єднаного з інтегратором та розв'язувальним пристроєм, який відрізняється тим, що на стороні передавача виходи смугового фільтра, лінії затримки та інвертора з'єднані з входами комутатора.

Текст

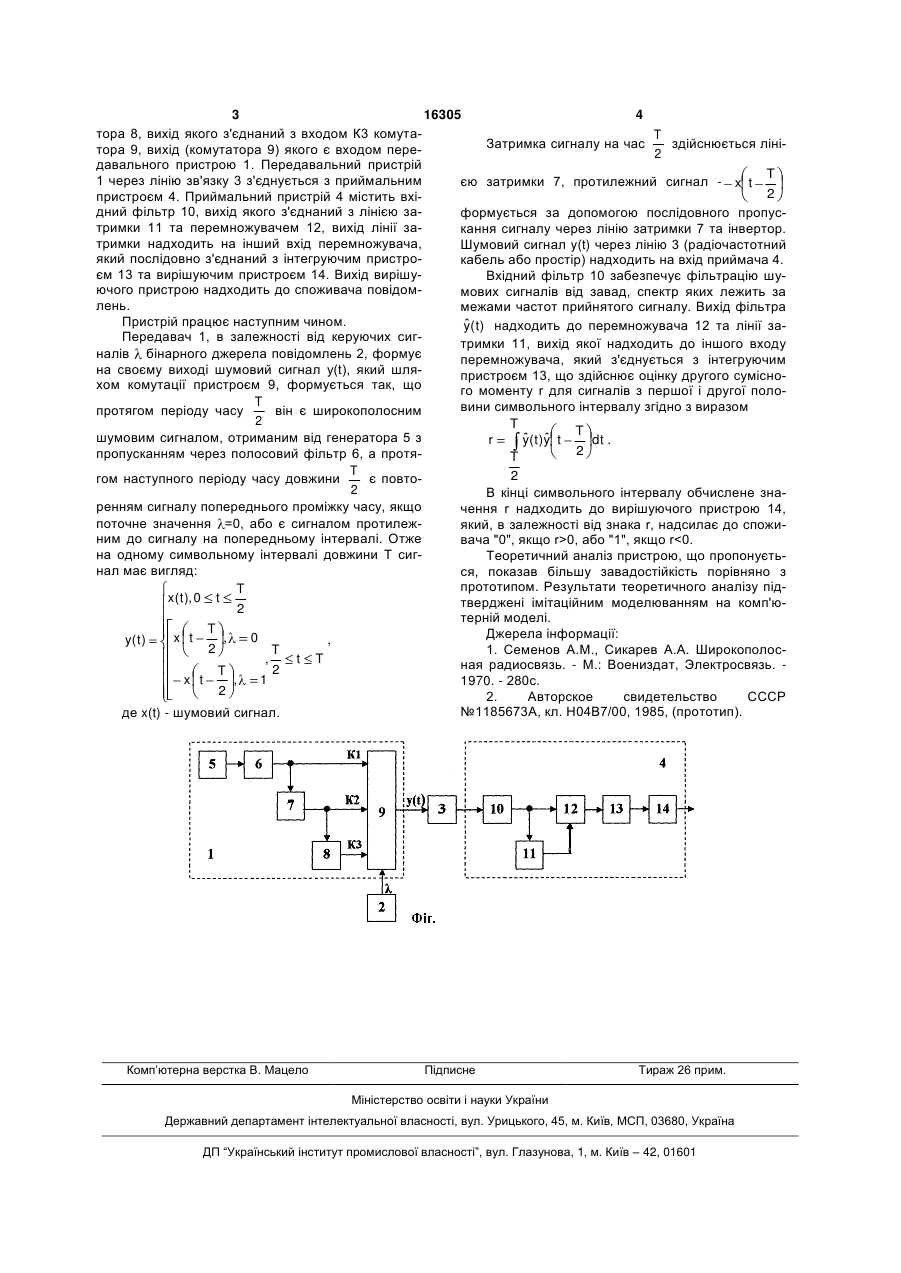

Пристрій для передачі інформації шумовими сигналами, який має на стороні передавача генератор широкосмугового шуму, вихід якого з'єднаний зі смуговим фільтром, вихід якого розгалужується на дві лінії, одна з яких подається на лінію 3 16305 4 тора 8, вихід якого з'єднаний з входом К3 комутаT Затримка сигналу на час здійснюється лінітора 9, вихід (комутатора 9) якого є входом пере2 давального пристрою 1. Передавальний пристрій T 1 через лінію зв'язку 3 з'єднується з приймальним єю затримки 7, протилежний сигнал - x t 2 пристроєм 4. Приймальний пристрій 4 містить вхідний фільтр 10, вихід якого з'єднаний з лінією заформується за допомогою послідовного пропустримки 11 та перемножувачем 12, вихід лінії закання сигналу через лінію затримки 7 та інвертор. тримки надходить на інший вхід перемножувача, Шумовий сигнал y(t) через лінію 3 (радіочастотний який послідовно з'єднаний з інтегруючим пристрокабель або простір) надходить на вхід приймача 4. єм 13 та вирішуючим пристроєм 14. Вихід вирішуВхідний фільтр 10 забезпечує фільтрацію шуючого пристрою надходить до споживача повідоммових сигналів від завад, спектр яких лежить за лень. межами частот прийнятого сигналу. Вихід фільтра Пристрій працює наступним чином. ˆ y(t ) надходить до перемножувача 12 та лінії заПередавач 1, в залежності від керуючих сигтримки 11, вихід якої надходить до іншого входу налів бінарного джерела повідомлень 2, формує перемножувача, який з'єднується з інтегруючим на своєму виході шумовий сигнал у(t), який шляпристроєм 13, що здійснює оцінку другого суміснохом комутації пристроєм 9, формується так, що го моменту r для сигналів з першої і другої полоT вини символьного інтервалу згідно з виразом протягом періоду часу він є широкополосним 2 T T ˆ ˆ шумовим сигналом, отриманим від генератора 5 з r y( t )y t dt . 2 пропусканням через полосовий фільтр 6, а протяT T 2 гом наступного періоду часу довжини є повто2 В кінці символьного інтервалу обчислене знаренням сигналу попереднього проміжку часу, якщо чення r надходить до вирішуючого пристрою 14, поточне значення =0, або є сигналом протилежякий, в залежності від знака r, надсилає до спожиним до сигналу на попередньому інтервалі. Отже вача "0", якщо r>0, або "1", якщо r

Дивитися

Додаткова інформація

Назва патенту англійською

Device for transmitting data by noise signals

Автори англійською

Pervuninskyi Stanislav Mykhailovych, Didkovskyi Ruslan Mykhailovych, Metelap Volodymyr Volodymyrovych

Назва патенту російською

Устройство для передачи информации с помощью шумовых сигналов

Автори російською

Первунинский Станислав Михайлович, Дидковский Руслан Михайлович, Метелап Владимир Владимирович

МПК / Мітки

МПК: H04B 7/00

Мітки: шумовими, сигналами, передачі, інформації, пристрій
