Голографічний захисний елемент з маркуванням

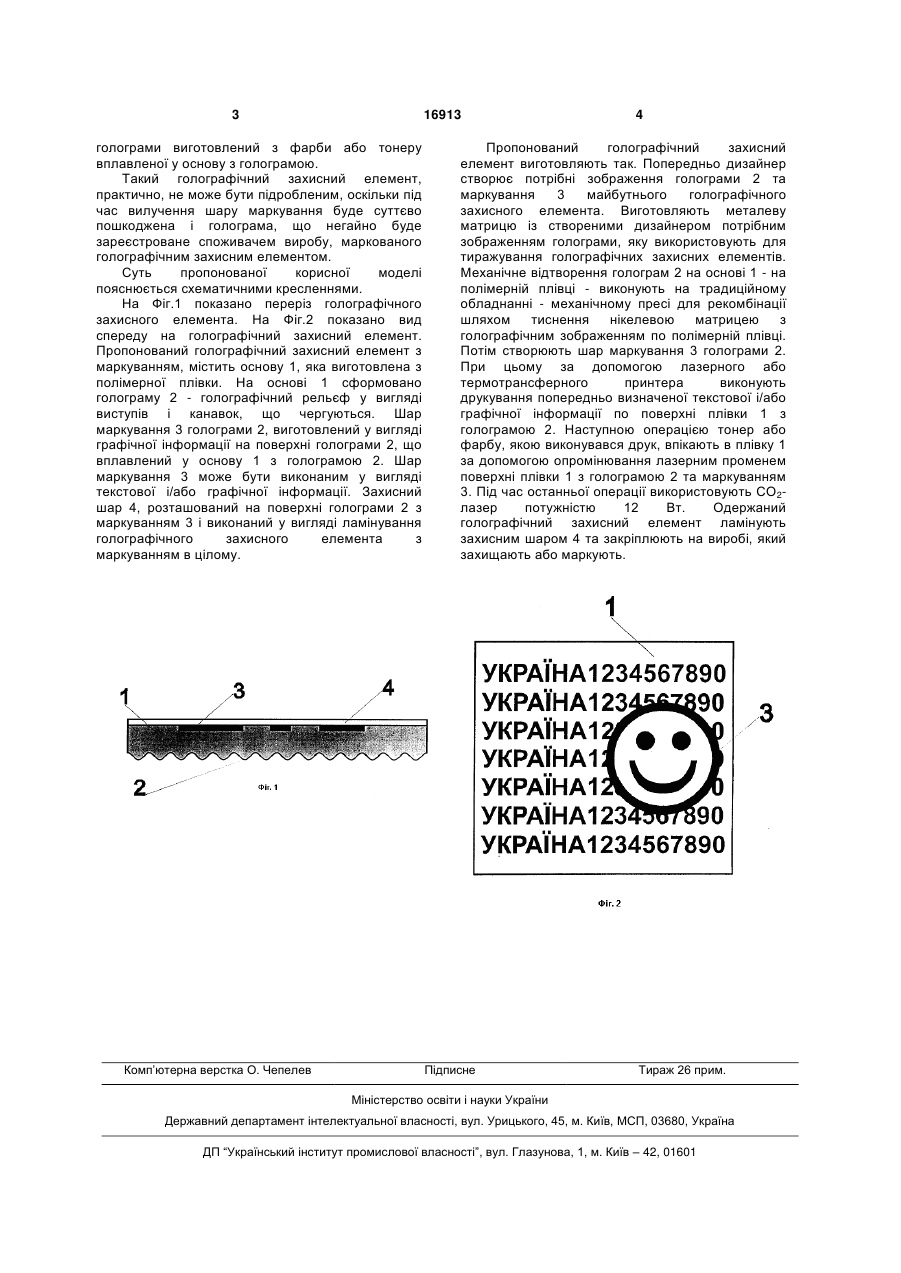

Голографічний захисний елемент з маркуванням, що містить основу, виготовлену з пластичного матеріалу, на якій сформовано голограму, що має вигляд голографічного рельєфу з виступів і канавок, що чергуються, шар маркування голографічного рельєфу, виконаний у вигляді текстової і/або графічної інформації на поверхні основи, а також захисний шар, розташований на поверхні голографічного елемента з маркуванням, який відрізняється тим, що шар маркування голограми виготовлений з фарби або тонера, вплавлених у основу з голограмою. (19) (21) u200607063 (22) 26.06.2006 (24) 15.08.2006 (46) 15.08.2006, Бюл. № 8, 2006 р. (72) Бейлін Георгій Володимирович, Гаврилюк Юрій Васильович, Довбиш Сергій Анатолійович, Жуков Сергій Олександрович, Івановський Андрій Альбертович, Сидоренко Юрій Григорович, Тимошенко Андрій Миколайович (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "СПЕЦІАЛІЗОВАНЕ ПІДПРИЄМСТВО "ГОЛОГРАФІЯ" 3 16913 голограми виготовлений з фарби або тонеру вплавленої у основу з голограмою. Такий голографічний захисний елемент, практично, не може бути підробленим, оскільки під час вилучення шару маркування буде суттєво пошкоджена і голограма, що негайно буде зареєстроване споживачем виробу, маркованого голографічним захисним елементом. Суть пропонованої корисної моделі пояснюється схематичними кресленнями. На Фіг.1 показано переріз голографічного захисного елемента. На Фіг.2 показано вид спереду на голографічний захисний елемент. Пропонований голографічний захисний елемент з маркуванням, містить основу 1, яка виготовлена з полімерної плівки. На основі 1 сформовано голограму 2 - голографічний рельєф у вигляді виступів і канавок, що чергуються. Шар маркування 3 голограми 2, виготовлений у вигляді графічної інформації на поверхні голограми 2, що вплавлений у основу 1 з голограмою 2. Шар маркування 3 може бути виконаним у вигляді текстової і/або графічної інформації. Захисний шар 4, розташований на поверхні голограми 2 з маркуванням 3 і виконаний у вигляді ламінування голографічного захисного елемента з маркуванням в цілому. Комп’ютерна верстка О. Чепелев 4 Пропонований голографічний захисний елемент виготовляють так. Попередньо дизайнер створює потрібні зображення голограми 2 та маркування 3 майбутнього голографічного захисного елемента. Виготовляють металеву матрицю із створеними дизайнером потрібним зображенням голограми, яку використовують для тиражування голографічних захисних елементів. Механічне відтворення голограм 2 на основі 1 - на полімерній плівці - виконують на традиційному обладнанні - механічному пресі для рекомбінації шляхом тиснення нікелевою матрицею з голографічним зображенням по полімерній плівці. Потім створюють шар маркування 3 голограми 2. При цьому за допомогою лазерного або термотрансферного принтера виконують друкування попередньо визначеної текстової і/або графічної інформації по поверхні плівки 1 з голограмою 2. Наступною операцією тонер або фарбу, якою виконувався друк, впікають в плівку 1 за допомогою опромінювання лазерним променем поверхні плівки 1 з голограмою 2 та маркуванням 3. Під час останньої операції використовують СО2лазер потужністю 12 Вт. Одержаний голографічний захисний елемент ламінують захисним шаром 4 та закріплюють на виробі, який захищають або маркують. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
