П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальні підсилювачі, один з яких підсилювач напруги, а другий - підсилювач заряду, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з трьома парами електродів, причому дві пари електродів розташовані на гранях, які паралельні до вектора поляризації Р, а третя пара електродів розташована на гранях, які перпендикулярні до вектора поляризації Р, до електродів, що паралельні до вектора поляризації Р і розташовані на одній грані п'єзоелемента, підключені вихід підсилювача напруги та вхід підсилювача заряду, а електроди на протилежній грані підключені до загального проводу схеми та виходу підсилювача заряду, до одного з електродів, що розташований на грані перпендикулярно вектору поляризації Р, підключений вхід підсилювача напруги, а електрод на протилежній грані підключений до загального проводу схеми, а вектор сили F прикладений до п'єзоелемента перпендикулярно вектору поляризації Р.

Текст

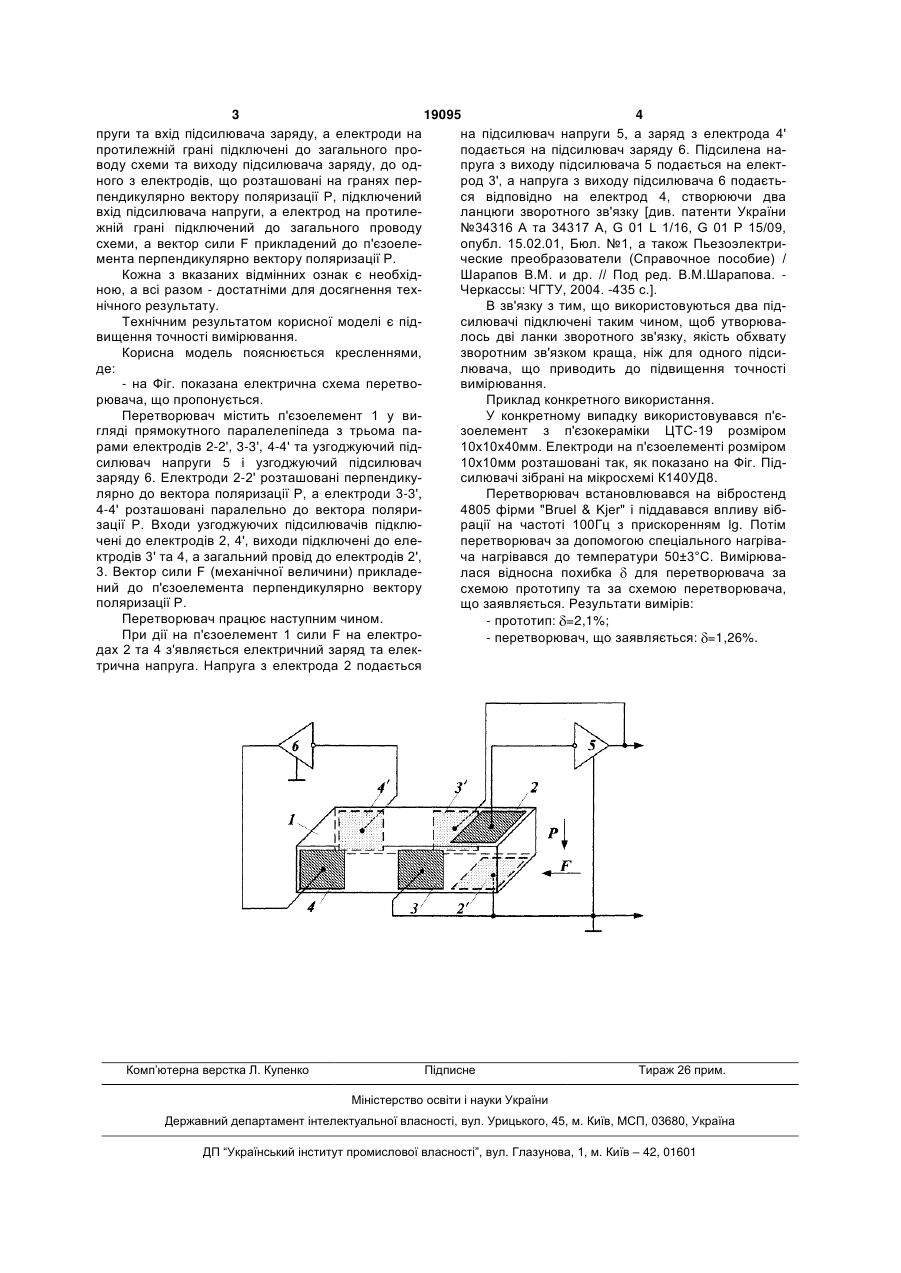

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальні підсилювачі, один з яких підсилювач напруги, а другий - підсилювач заряду, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з трьома парами електродів, причому дві пари елек 3 19095 4 пруги та вхід підсилювача заряду, а електроди на на підсилювач напруги 5, а заряд з електрода 4' протилежній грані підключені до загального проподається на підсилювач заряду 6. Підсилена наводу схеми та виходу підсилювача заряду, до одпруга з виходу підсилювача 5 подається на електного з електродів, що розташовані на гранях перрод 3', а напруга з виходу підсилювача 6 подаєтьпендикулярно вектору поляризації Р, підключений ся відповідно на електрод 4, створюючи два вхід підсилювача напруги, а електрод на протилеланцюги зворотного зв'язку [див. патенти України жній грані підключений до загального проводу №34316 А та 34317 А, G 01 L 1/16, G 01 P 15/09, схеми, а вектор сили F прикладений до п'єзоелеопубл. 15.02.01, Бюл. №1, а також Пьезоэлектримента перпендикулярно вектору поляризації Р. ческие преобразователи (Справочное пособие) / Кожна з вказаних відмінних ознак є необхідШарапов В.М. и др. // Под ред. В.М.Шарапова. ною, а всі разом - достатніми для досягнення техЧеркассы: ЧГТУ, 2004. -435 с.]. нічного результату. В зв'язку з тим, що використовуються два підТехнічним результатом корисної моделі є підсилювачі підключені таким чином, щоб утворювавищення точності вимірювання. лось дві ланки зворотного зв'язку, якість обхвату Корисна модель пояснюється кресленнями, зворотним зв'язком краща, ніж для одного підсиде: лювача, що приводить до підвищення точності - на Фіг. показана електрична схема перетвовимірювання. рювача, що пропонується. Приклад конкретного використання. Перетворювач містить п'єзоелемент 1 у виУ конкретному випадку використовувався п'єгляді прямокутного паралелепіпеда з трьома пазоелемент з п'єзокераміки ЦТС-19 розміром рами електродів 2-2', 3-3', 4-4' та узгоджуючий під10х10х40мм. Електроди на п'єзоелементі розміром силювач напруги 5 і узгоджуючий підсилювач 10х10мм розташовані так, як показано на Фіг. Підзаряду 6. Електроди 2-2' розташовані перпендикусилювачі зібрані на мікросхемі К140УД8. лярно до вектора поляризації Р, а електроди 3-3', Перетворювач встановлювався на вібростенд 4-4' розташовані паралельно до вектора поляри4805 фірми "Bruel & Kjer" і піддавався впливу вібзації Р. Входи узгоджуючих підсилювачів підклюрації на частоті 100Гц з прискоренням lg. Потім чені до електродів 2, 4', виходи підключені до елеперетворювач за допомогою спеціального нагрівактродів 3' та 4, а загальний провід до електродів 2', ча нагрівався до температури 50±3°С. Вимірюва3. Вектор сили F (механічної величини) прикладелася відносна похибка для перетворювача за ний до п'єзоелемента перпендикулярно вектору схемою прототипу та за схемою перетворювача, поляризації Р. що заявляється. Результати вимірів: Перетворювач працює наступним чином. - прототип: =2,1%; При дії на п'єзоелемент 1 сили F на електро- перетворювач, що заявляється: =1,26%. дах 2 та 4 з'являється електричний заряд та електрична напруга. Напруга з електрода 2 подається Комп’ютерна верстка Л. Купенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Piezoelectric mechanical-electric transducer

Автори англійською

Sharapov Valeriy Mykhaylovych, Musiienko Maksym Pavlovych

Назва патенту російською

Пьезоэлектрический преобразователь механических величин в электрические

Автори російською

Шарапов Валерий Михайлович, Мусиенко Максим Павлович

МПК / Мітки

МПК: G01P 15/09, G01L 1/16
