П’єзоелектричний перетворювач механічних величин
Номер патенту: 19708
Опубліковано: 15.12.2006
Автори: Савін Віктор Гурійович, Шарапова Олена Валеріївна, Шарапов Валерій Михайлович, Дідковський Віталій Семенович, Бондаренко Юлія Юріївна
Формула / Реферат
П'єзоелектричний перетворювач механічних величин, що містить узгоджуючий підсилювач та дисковий п'єзоелемент з електродами, поляризований по товщині, який відрізняється тим, що в перетворювач введено другий узгоджуючий підсилювач, а електроди на одній торцевій поверхні виконані у вигляді двох півдисків і двох півкілець, а на другій торцевій поверхні - у вигляді диска, причому електроди у вигляді півдисків підключені до входів узгоджуючих підсилювачів, електроди у вигляді півкілець - до виходів підсилювачів, а дисковий електрод на другій торцевій поверхні - до загального проводу схеми.
Текст

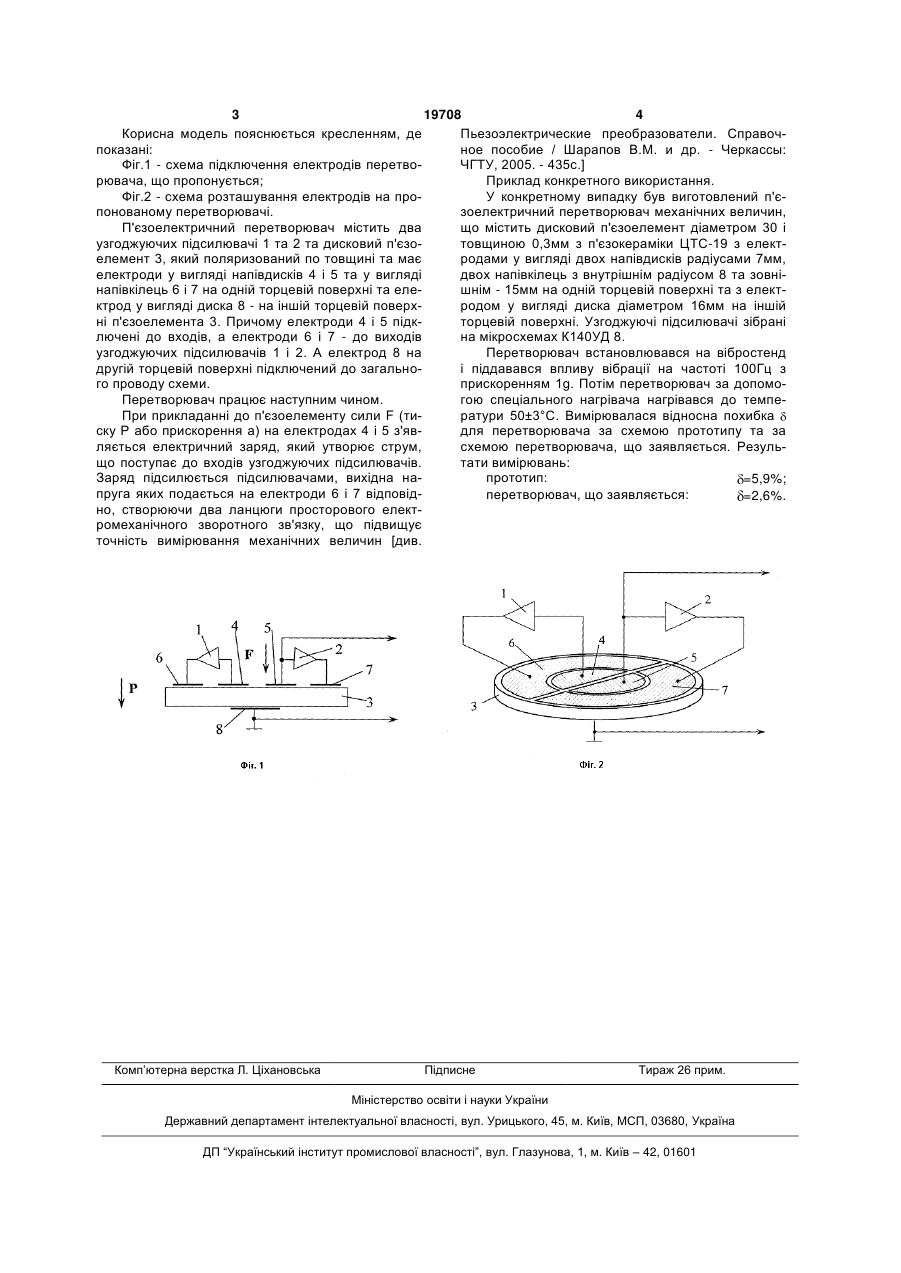

П'єзоелектричний перетворювач механічних величин, що містить узгоджуючий підсилювач та 3 19708 4 Корисна модель пояснюється кресленням, де Пьезоэлектрические преобразователи. Справочпоказані: ное пособие / Шарапов В.М. и др. - Черкассы: Фіг.1 - схема підключення електродів перетвоЧГТУ, 2005. - 435с.] рювача, що пропонується; Приклад конкретного використання. Фіг.2 - схема розташування електродів на проУ конкретному випадку був виготовлений п'єпонованому перетворювачі. зоелектричний перетворювач механічних величин, П'єзоелектричний перетворювач містить два що містить дисковий п'єзоелемент діаметром 30 і узгоджуючих підсилювачі 1 та 2 та дисковий п'єзотовщиною 0,3мм з п'єзокераміки ЦТС-19 з електелемент 3, який поляризований по товщині та має родами у вигляді двох напівдисків радіусами 7мм, електроди у вигляді напівдисків 4 і 5 та у вигляді двох напівкілець з внутрішнім радіусом 8 та зовнінапівкілець 6 і 7 на одній торцевій поверхні та елешнім - 15мм на одній торцевій поверхні та з електктрод у вигляді диска 8 - на іншій торцевій поверхродом у вигляді диска діаметром 16мм на іншій ні п'єзоелемента 3. Причому електроди 4 і 5 підкторцевій поверхні. Узгоджуючі підсилювачі зібрані лючені до входів, а електроди 6 і 7 - до виходів на мікросхемах К140УД 8. узгоджуючих підсилювачів 1 і 2. А електрод 8 на Перетворювач встановлювався на вібростенд другій торцевій поверхні підключений до загальноі піддавався впливу вібрації на частоті 100Гц з го проводу схеми. прискоренням 1g. Потім перетворювач за допомоПеретворювач працює наступним чином. гою спеціального нагрівача нагрівався до темпеПри прикладанні до п'єзоелементу сили F (тиратури 50±3°С. Вимірювалася відносна похибка ску Р або прискорення а) на електродах 4 і 5 з'явдля перетворювача за схемою прототипу та за ляється електричний заряд, який утворює струм, схемою перетворювача, що заявляється. Резульщо поступає до входів узгоджуючих підсилювачів. тати вимірювань: Заряд підсилюється підсилювачами, вихідна напрототип: =5,9%; пруга яких подається на електроди 6 і 7 відповідперетворювач, що заявляється: =2,6%. но, створюючи два ланцюги просторового електромеханічного зворотного зв'язку, що підвищує точність вимірювання механічних величин [див. Комп’ютерна верстка Л. Ціхановська Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric mechanical-electric transducer
Автори англійськоюSharapov Valeriy Mykhaylovych, Bondarenko Yuliia Yuriivna, Didkovskyi Vitalii Semenovych, Savin Viktor Huriiovych, Sharapova Olena Valeriivna
Назва патенту російськоюПьезоэлектрический преобразователь механических величин в электрические
Автори російськоюШарапов Валерий Михайлович, Бондаренко Юлия Юрьевна, Дидковский Виталий Семенович, Савин Виктор Гурьевич, Шарапова Елена Валерьевна
МПК / Мітки
МПК: G01L 1/16, G01P 15/09
Мітки: величин, п'єзоелектричний, перетворювач, механічних
