П`єзоелектричний перетворювач механічних величин

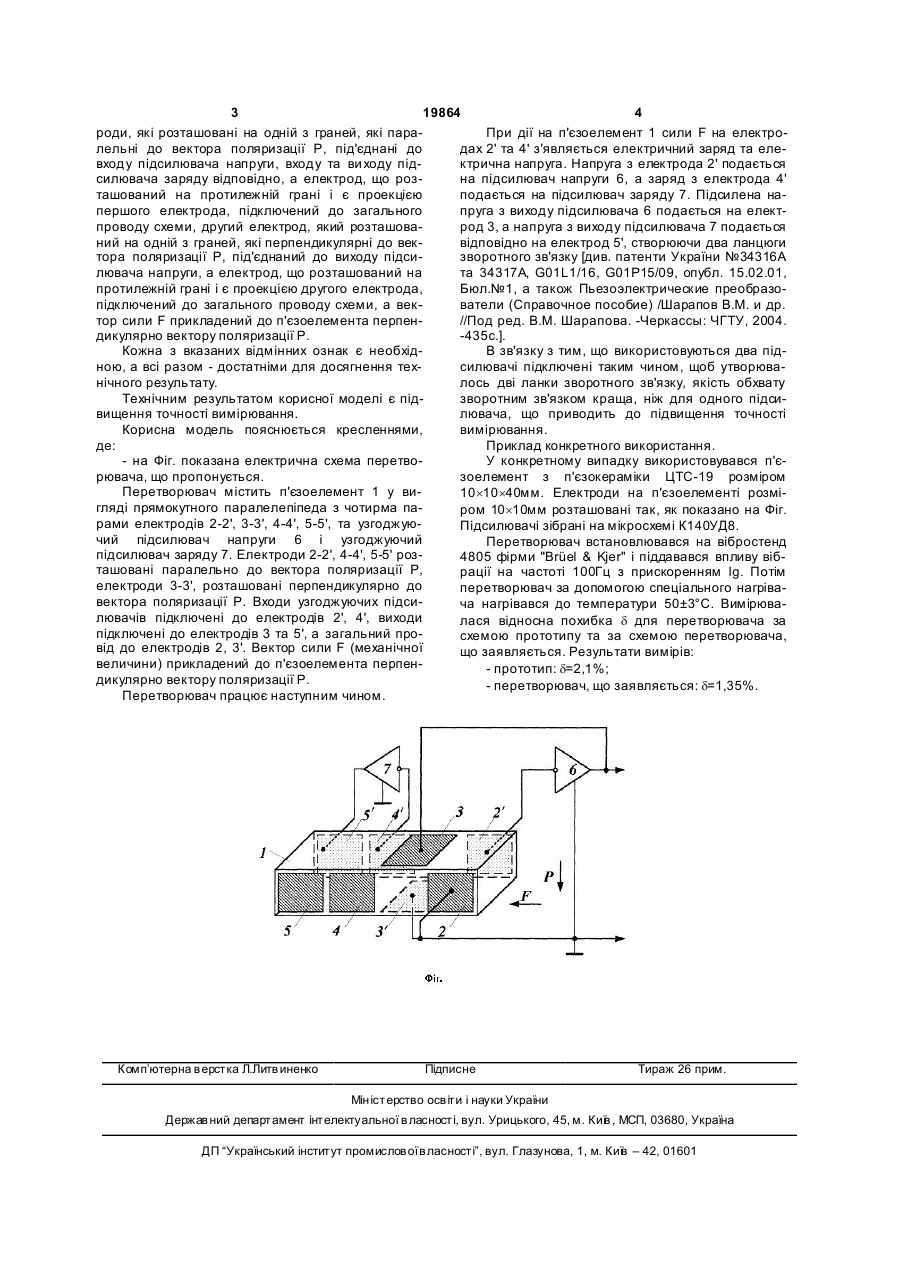

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджуючі підсилювачі, один з яких підсилювач напруги, а другий підсилювач заряду, який відрізняє ться тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з чотирма парами електродів, причому три пари електродів розташовані на гранях, які паралельні до вектора 3 19864 4 роди, які розташовані на одній з граней, які параПри дії на п'єзоелемент 1 сили F на електролельні до вектора поляризації Р, під'єднані до дах 2' та 4' з'являється електричний заряд та елевходу підсилювача напруги, входу та ви ходу підктрична напруга. Напруга з електрода 2' подається силювача заряду відповідно, а електрод, що розна підсилювач напруги 6, а заряд з електрода 4' ташований на протилежній грані і є проекцією подається на підсилювач заряду 7. Підсилена напершого електрода, підключений до загального пруга з виходу підсилювача 6 подається на електпроводу схеми, другий електрод, який розташоварод 3, а напруга з виходу підсилювача 7 подається ний на одній з граней, які перпендикулярні до веквідповідно на електрод 5', створюючи два ланцюги тора поляризації Р, під'єднаний до виходу підсизворотного зв'язку [див. патенти України №34316А лювача напруги, а електрод, що розташований на та 34317A, G01L1/16, G01Р15/09, опубл. 15.02.01, протилежній грані і є проекцією другого електрода, Бюл.№1, а також Пьезоэлектрические преобразопідключений до загального проводу схеми, а векватели (Справочное пособие) /Шарапов В.М. и др. тор сили F прикладений до п'єзоелемента перпен//Под ред. В.М. Шарапова. -Черкассы: ЧГТУ, 2004. дикулярно вектору поляризації Р. -435с.]. Кожна з вказаних відмінних ознак є необхідВ зв'язку з тим, що використовуються два підною, а всі разом - достатніми для досягнення техсилювачі підключені таким чином, щоб утворюванічного результату. лось дві ланки зворотного зв'язку, якість обхвату Технічним результатом корисної моделі є підзворотним зв'язком краща, ніж для одного підсивищення точності вимірювання. лювача, що приводить до підвищення точності Корисна модель пояснюється кресленнями, вимірювання. де: Приклад конкретного використання. - на Фіг. показана електрична схема перетвоУ конкретному випадку використовувався п'єрювача, що пропонується. зоелемент з п'єзокераміки ЦТС-19 розміром Перетворювач містить п'єзоелемент 1 у ви10´10´40мм. Електроди на п'єзоелементі розмігляді прямокутного паралелепіпеда з чотирма паром 10´10мм розташовані так, як показано на Фіг. рами електродів 2-2', 3-3', 4-4', 5-5', та узгоджуюПідсилювачі зібрані на мікросхемі К140УД8. чий підсилювач напруги 6 і узгоджуючий Перетворювач встановлювався на вібростенд підсилювач заряду 7. Електроди 2-2', 4-4', 5-5' роз4805 фірми "Brüel & Kjer" і піддавався впливу вібташовані паралельно до вектора поляризації Р, рації на частоті 100Гц з прискоренням lg. Потім електроди 3-3', розташовані перпендикулярно до перетворювач за допомогою спеціального нагрівавектора поляризації Р. Входи узгоджуючих підсича нагрівався до температури 50±3°С. Вимірювалювачів підключені до електродів 2', 4', виходи лася відносна похибка d для перетворювача за підключені до електродів 3 та 5', а загальний просхемою прототипу та за схемою перетворювача, від до електродів 2, 3'. Вектор сили F (механічної що заявляється. Результати вимірів: величини) прикладений до п'єзоелемента перпен- прототип: d=2,1%; дикулярно вектору поляризації Р. - перетворювач, що заявляється: d=1,35%. Перетворювач працює наступним чином. Комп’ютерна в ерстка Л.Литв иненко Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
