Спосіб виготовлення декоративних виробів

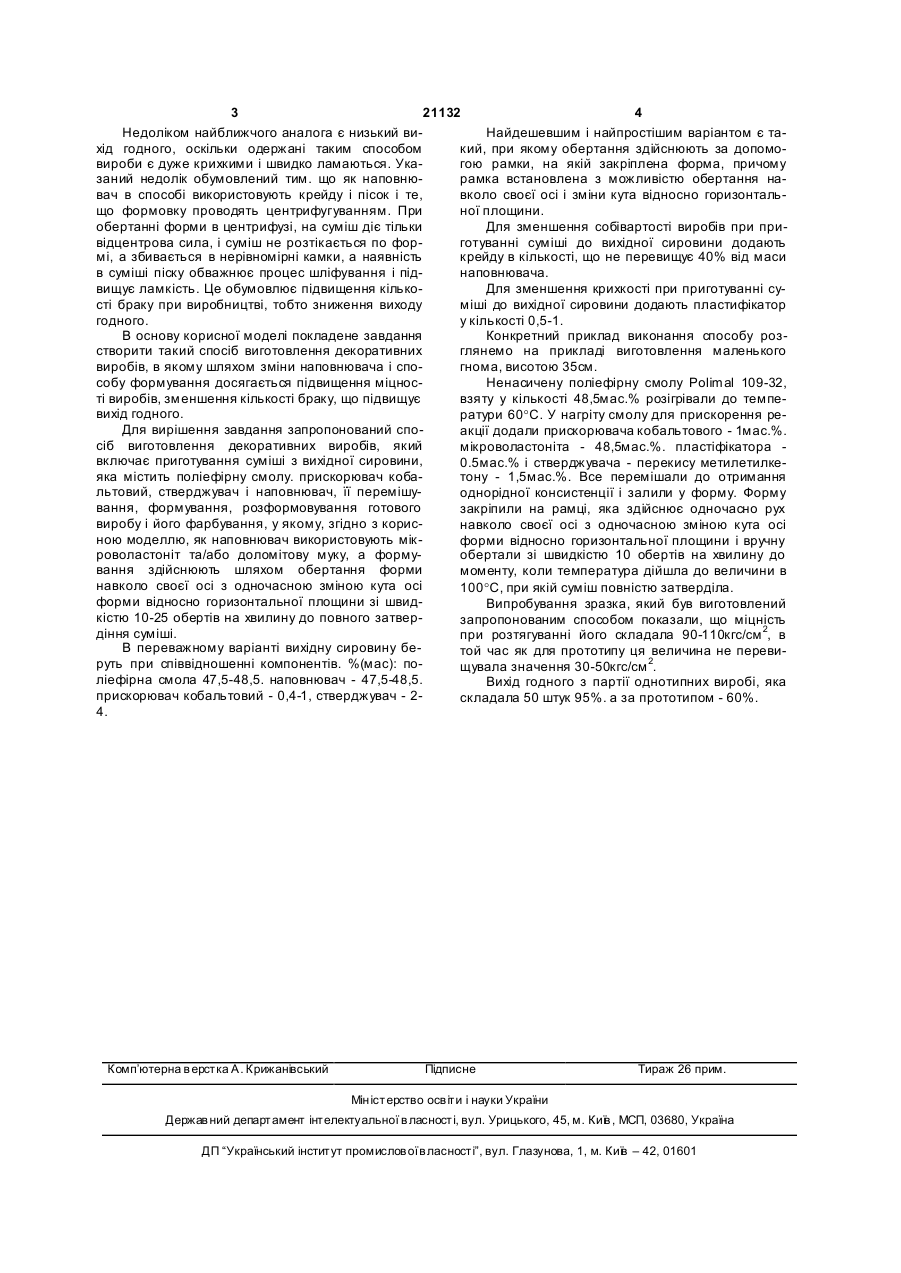

1. Спосіб виготовлення декоративних виробів, що включає приготування суміші з ви хідної сировини, яка містить поліефірну смолу, прискорювач кобальтовий, отверджувач і наповнювач, її перемішування, формування, розформовування готового виробу і його фарбування, який відрізняється тим, що як наповнювач використовують мікроволастоніт та/або доломітову муку, а формування здійснюють шляхом обертання форми навколо своєї осі з одночасною зміною кута осі форми відносно горизонтальної площини зі швидкістю 10-25 обертів на хвилину до повного затвердіння суміші. 3 21132 4 Недоліком найближчого аналога є низький виНайдешевшим і найпростішим варіантом є тахід годного, оскільки одержані таким способом кий, при якому обертання здійснюють за допомовироби є дуже крихкими і швидко ламаються. Укагою рамки, на якій закріплена форма, причому заний недолік обумовлений тим. що як наповнюрамка встановлена з можливістю обертання навач в способі використовують крейду і пісок і те, вколо своєї осі і зміни кута відносно горизонтальщо формовку проводять центрифугуванням. При ної площини. обертанні форми в центрифузі, на суміш діє тільки Для зменшення собівартості виробів при привідцентрова сила, і суміш не розтікається по форготуванні суміші до вихідної сировини додають мі, а збивається в нерівномірні камки, а наявність крейду в кількості, що не перевищує 40% від маси в суміші піску обважнює процес шліфування і піднаповнювача. вищує ламкість. Це обумовлює підвищення кількоДля зменшення крихкості при приготуванні сусті браку при виробництві, тобто зниження виходу міші до вихідної сировини додають пластифікатор годного. у кількості 0,5-1. В основу корисної моделі покладене завдання Конкретний приклад виконання способу розстворити такий спосіб виготовлення декоративних глянемо на прикладі виготовлення маленького виробів, в якому шляхом зміни наповнювача і спогнома, висотою 35см. собу формування досягається підвищення міцносНенасичену поліефірну смолу Polimal 109-32, ті виробів, зменшення кількості браку, що підвищує взяту у кількості 48,5мас.% розігрівали до темпевихід годного. ратури 60°С. У нагріту смолу для прискорення реДля вирішення завдання запропонований споакції додали прискорювача кобальтового - 1мас.%. сіб виготовлення декоративних виробів, який мікроволастоніта - 48,5мас.%. пластіфікатора включає приготування суміші з вихідної сировини, 0.5мас.% і стверджувача - перекису метилетилкеяка містить поліефірну смолу. прискорювач кобатону - 1,5мас.%. Все перемішали до отримання льтовий, стверджувач і наповнювач, її перемішуоднорідної консистенції і залили у форму. Форму вання, формування, розформовування готового закріпили на рамці, яка здійснює одночасно рух виробу і його фарбування, у якому, згідно з кориснавколо своєї осі з одночасною зміною кута осі ною моделлю, як наповнювач використовують мікформи відносно горизонтальної площини і вручну роволастоніт та/або доломітову муку, а формуобертали зі швидкістю 10 обертів на хвилину до вання здійснюють шляхом обертання форми моменту, коли температура дійшла до величини в навколо своєї осі з одночасною зміною кута осі 100°С, при якій суміш повністю затверділа. форми відносно горизонтальної площини зі швидВипробування зразка, який був виготовлений кістю 10-25 обертів на хвилину до повного затверзапропонованим способом показали, що міцність діння суміші. при розтягуванні його складала 90-110кгс/см 2, в В переважному варіанті вихідну сировину бетой час як для прототипу ця величина не перевируть при співвідношенні компонентів. %(мас): пощувала значення 30-50кгс/см 2. ліефірна смола 47,5-48,5. наповнювач - 47,5-48,5. Вихід годного з партії однотипних виробі, яка прискорювач кобальтовий - 0,4-1, стверджувач - 2складала 50 штук 95%. а за прототипом - 60%. 4. Комп’ютерна в ерстка А. Крижанівський Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
