Контролерна система керування мікрокліматом у пташнику

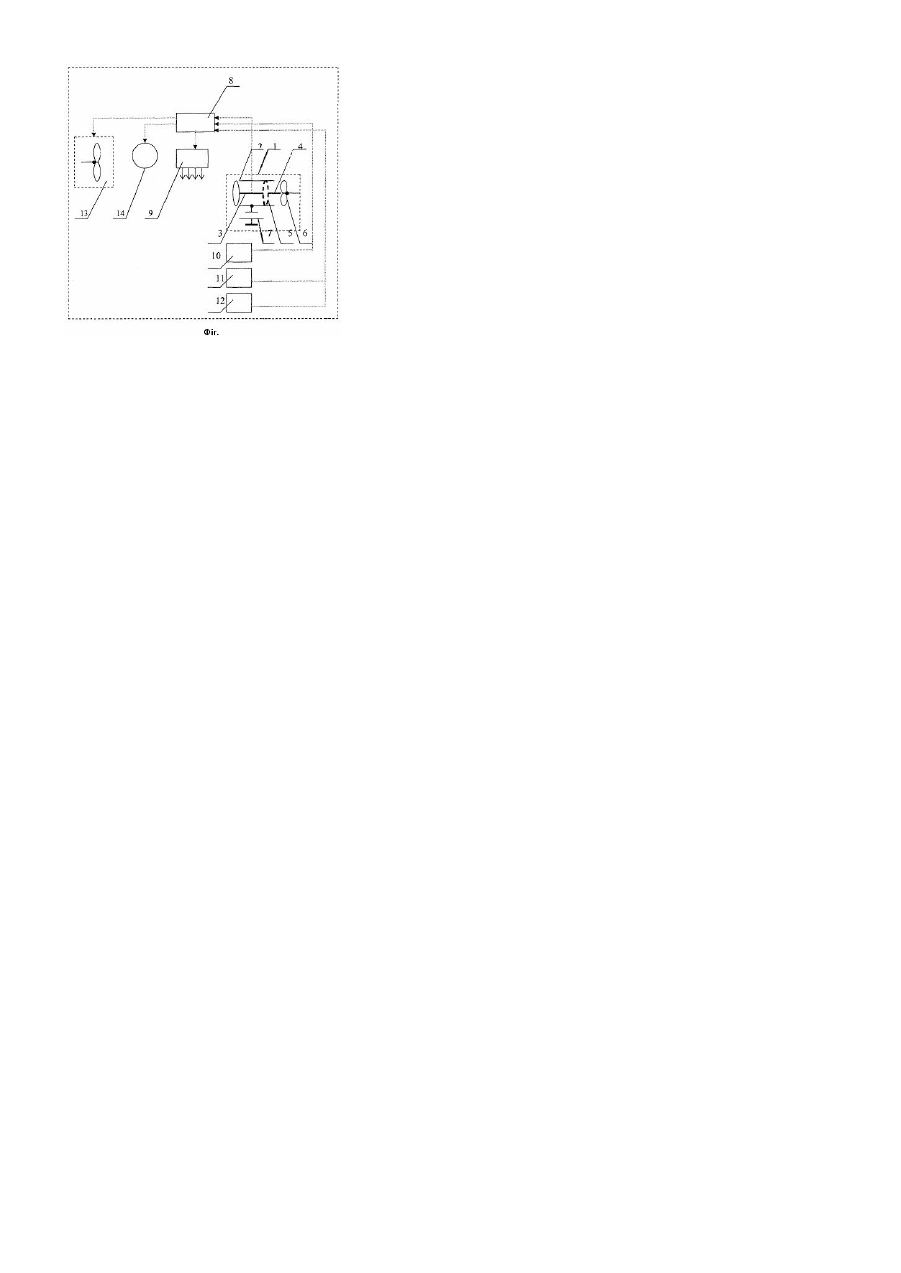

Корисна модель, що пропонується, відноситься до іонно-електронної технології і може бути використана для вимірювання концентрації аероіонів, і перш за все для вимірювання концентрації негативних аероіонів. Відома нейтрона іонізаційна камера ділення [А.с. 1005594 СССР МПК7 Н01J47/02. - Нейтронная ионизационная камера деления. - Бюлетень изобретений. - 1984. - №21], яка складається з корпусу, позитивного, негативного та того, що збирає, електродів, ізотопу, який нанесено на поверхню позитивного і того, що збирає, електродів. Недоліком нейтронної іонізаційної камери ділення є її робота при певній вологості повітря, що не дозволяє її широке використання через похибку вимірювання. В якості прототипу вибрано пристрій для вимірювання концентрації негативних аероіонів [Пристрій для вимірювання концентрації негативних аероіонів: Пат. 10653 Україна, МПК 7 H01J47/02 / Чураков А.Я., Я щенко О.В., Переверзєв Д.Ю. - №200505220; Заявлено 01.06.2005; Опубл.15.11.2005, Бюл. №11.], який складається з аспіраційного конденсатору, вентилятора, батареї. Недоліком пристрою, який взято за прототип, є відсутність автоматичного управління іонізацією повітря виробничого приміщення, що не дозволяє його широке застосування. В основу корисної моделі поставлена технічна задача удосконалення контролерної системи управляння мікрокліматом у пташнику за рахунок встановлення контролера, на один вхід якого подається завдання, на другий - підключаються вимірювальні пристрої, а вихід контролера підключений до виконавчих органів, що дозволяє розширити функціональні можливості, тобто автоматично забезпечувати необхідний рівень дестабілізуючих факторів повітря у пташнику, а саме підтримувати необхідний рівень аероіонізації і газового складу повітря. Поставлена задача досягається за рахунок того, що у контролерній системі управління мікрокліматом у пташнику, що включає вимірювальний конденсатор, який представляє собою зовнішній електрод у вигляді латунної нікельованої трубки, всередині якої установлений вимірювальний електрод аероіонів та вимірювальний електрод вологості, який відокремлено від вимірювального електрода екранованою сіткою, вентилятор, установлений позаду вимірювального конденсатору, у відповідності з корисною моделлю додатково установлений контролер, газоаналізатор, первинний перетворювач вологи у напругу, первинний перетворювач температури, при чому виходи газоаналізатора, первинного перетворювача вологи у напругу, первинного перетворювача температури та вимірювального конденсатора концентрації аероіонів підключаться до входу контролера паралельно, а сигнал з виходу контролера подається на контактне реле іонізатора, на вентилятор, а також на індикатор. Застосування контролерної системи управління мікрокліматом у пташнику дозволяє згідно завдання автоматично забезпечувати необхідний рівень аероіонізації повітря за допомогою іонізатора, підтримувати газовий склад і температуру повітря у приміщені пташника за допомогою вентилятора. З метою підвищення точності вимірювання концентрації аероіонів до входу контролера підключається вимірювальний перетворювач вологості у напругу. Технічна сутність і принцип роботи запропонованого пристрою пояснюється графічним матеріалом, на якому: Фіг. принципова схема контролерної системи управління мікрокліматом у пташнику. Запропонована контролерна система управління мікрокліматом у пташнику складається із вимірювального конденсатора аероіонов 1, який представляє собою зовнішній електрод 2 у вигляді латунної нікельованої трубки, в середині якої установлений вимірювальний електрод аероіонів 3 та вимірювальний електрод вологості 4, який відокремлено від вимірювального електрода екранованою сіткою 5, вентилятор 6, який установлений позаду вимірювального конденсатора 1, джерела живлення 7, контролера 8, іонізатора 9, газоаналізатора 11, первинного перетворювача температури 12, вентилятора 13 та індикатора 14. Для підвищення точності вимірювання концентрації аероіонів до входу контролера 8 підключається вимірювальний перетворювач вологості у напругу 10. Контролерна система управляння мікрокліматом у пташнику працює за таким принципом. Під час вимірювання від джерела живлення 7 на зовнішній електрод 2 подається електричний потенціал певної полярності. Іонізоване повітря всмоктується вентилятором 6 і рухається між зовнішнім електродом 2 та вимірювальними електродами аероіонів 3 і вологості 4. При цьому аероіони під дією електричного поля вимірювального конденсатора 1 відхиляються в залежності від знаку заряду аероіонів і електродів у бік і осідають на зовнішньому електроді 2 та вимірювальному електроді аероіонів 3, сигнал з якого подається на другий вхід контролера 8. Вимірювальний перетворювач вологості у напругу 10 перетворює значення вологості повітря у напругу і подає електричний сигнал на другий вхід контролера 8. В контролері 8 відбувається складання сигналу, який надходить з вимірювального конденсатора аероіонів 1 і вимірювального перетворювача вологості у напругу 10, тим самим усувається похибка при вимірювання концентрації аероіонів від впливу вологості повітря. Електричні сигнали з перетворювача температури 12 і газоаналізатора 11 подаються на контролер 8. В контролері 8 ці електричні сигнали порівнюються з завданням. Якщо концентрація аероіонів в повітрі пташника нижче за завданий рівень, подається сигнал з контролера 8 на включення іонізатора 9. Якщо рівень концентрації аероіонів в повітрі пташника досягає визначеного рівня, подається сигнал з контролера 8 на відключення іонізатора 9. При підвищенні рівня газового складу повітря у пта шнику з газоаналізатора 11 подається сигнал на контролер 8, який подає сигнал на включення вентилятора 13. При досягненні газового складу повітря у пташнику завданого рівня з контролера подається сигнал на відключення вентилятора 13. Значення концентрації аерофонів, вологості і температури повітря у пташнику відображаються на індикаторі 14.
