Універсальний комбінований пристрій с.і. куценка для впевненої та швидкої ходьби

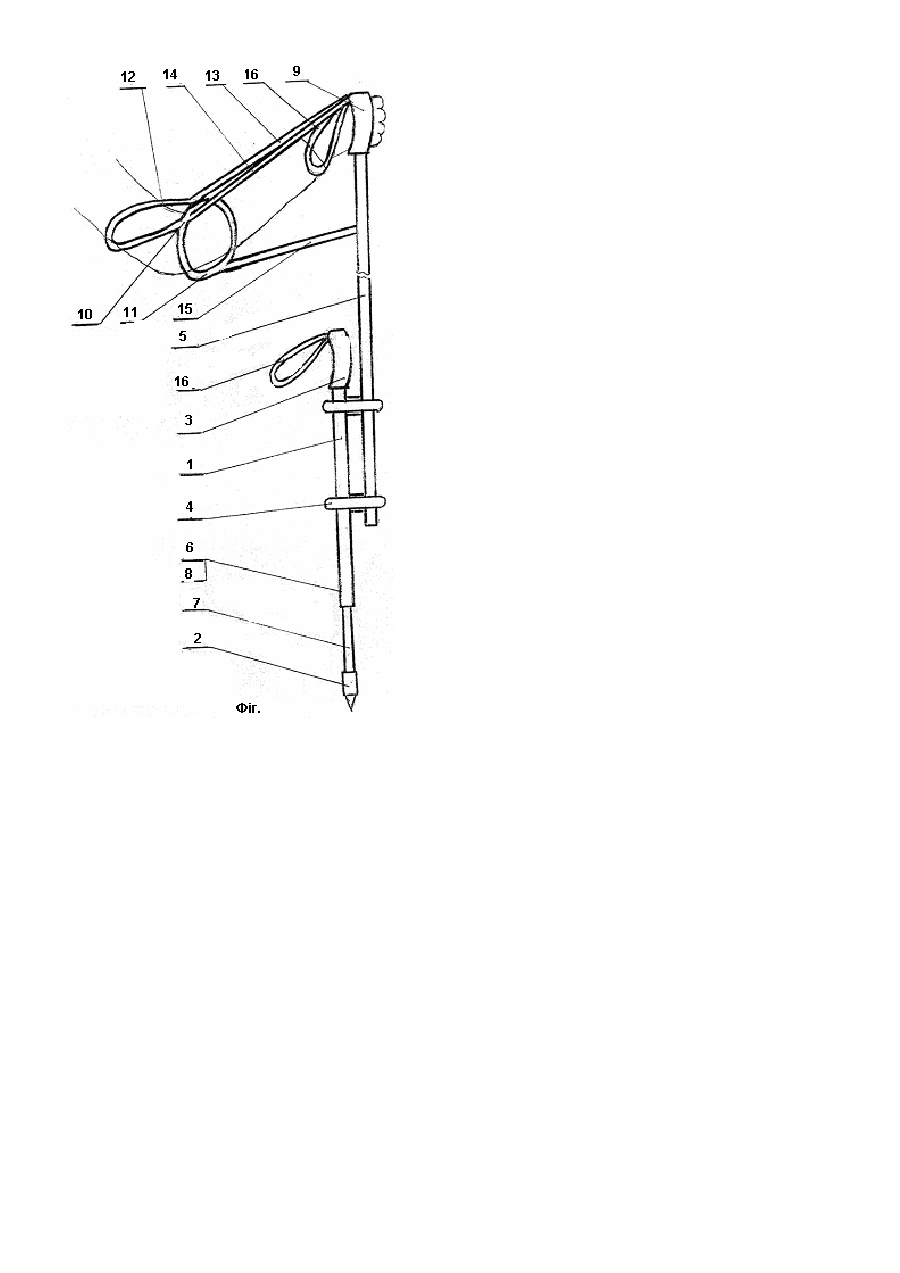

Корисна модель відноситься до медицини, а саме до пристосувань, що забезпечують впевнене і швидке пересування, наприклад, людей з поразками опорно - рухового апарата особливо при спортивних навантаженнях. Відомий винахід "Костыль ортопедический", що містить опорний стержень із наконечником, рукояткою й установлений на ньому нахилений стержень, на верхньому кінці якого закріплений підлокітник з фіксуючим паском [патент RU 2077301, МПК А61Н3/02, 1997]. Конструкція даної милиці забезпечує можливість самостійного переміщення хворих з середніми та важкими формами ураження опорно-рухового апарата, але не зручна для впевненої та швидкої ходьби в післяреабілітаційний період. В основу корисної моделі поставлено задачу у відомій конструкції ортопедичної милиці шляхом оригінального з'єднання стержнів між собою та фіксації їх до руки хворого забезпечити зменшення навантаження на м'язи кисті руки та спини при швидкій ходьбі. Поставлена задача досягається тим, що в універсальному комбінованому пристрої для впевненої та швидкої ходьби, що містить опорний стержень із наконечником, рукояткою й установлений на ньому додатковий стержень, на верхньому кінці якого закріплений ліктьовий фіксатор, опорний стержень виконаний телескопічним із пружинним амортизатором, додатковий стержень закріплений до опорного обтискними еластичними елементами і на верхньому кінці містить рукоятку, а ліктьовий фіксатор виконаний з еластичного матеріалу. Вище перераховані нові ознаки (телескопічний опорний стержень, пружинний амортизатор, обтискні еластичні елементи, рукоятка на додатковому стержні, фіксатор з еластичного матеріалу) при взаємодії з відомими ознаками (опорний стержень, додатковий стержень, ліктьовий фіксатор) забезпечують виявлення нових технічних властивостей корисної моделі і одержання технічного результату - зменшення навантаження на м'язи кисті руки та спини при швидкій ходьбі і при цьому забезпечують впевнене та швидке пересування людей, в т.ч. хворих. На Фіг. приведена конструктивно-технологічна схема універсального комбінованого пристрою. Пристрій складається з опорного стержня 1 із наконечником 2 і рукояткою 3, на якому обтискними еластичними елементами 4, виготовленими у вигляді гумових кілець, закріплений додатковий стержень 5. Опорний стержень 1, складається з верхньої частини 6, в яку входить нижня 7 і пружина 8. На верхньому кінці додаткового стержня 5 закріплені рукоятка 9 і ліктьовий фіксатор 10, який виготовлений з еластичного матеріалу, наприклад, гуми і складається з доліктника 11, виготовленого у вигляді кільця, до якого приєднаний передплічник 12 і дві верхніх стяжки 13 і 14, закріплених до верхньої частини стержня 5, і одна нижня стяжка 15, закріплена до середньої частини стержня 5. Рукоятки 3 і 9 оснащені кистьовими фіксаторами 16 у вигляді пасків, виготовлених із шкіри. Універсальний комбінований пристрій суміщає в собі функції лижної палки, ціпка, посоха та милиці і використовується наступним чином. Ліктьовий фіксатор 10 з еластичного матеріалу одягається на лікоть, що стяжками 13-15 прив'язує пристрій до руки і розвантажує м'язи кисті, яка в залежності від функції, яку виконує пристрій, фіксується на верхній чи нижній рукоятці (3 або 9). Найбільш ефективним у використанні пристрою є використання двох таких пристроїв для двох рук, що забезпечує впевнену ходьбу по дорогах і прискорення по бездоріжжю.
