Пломба

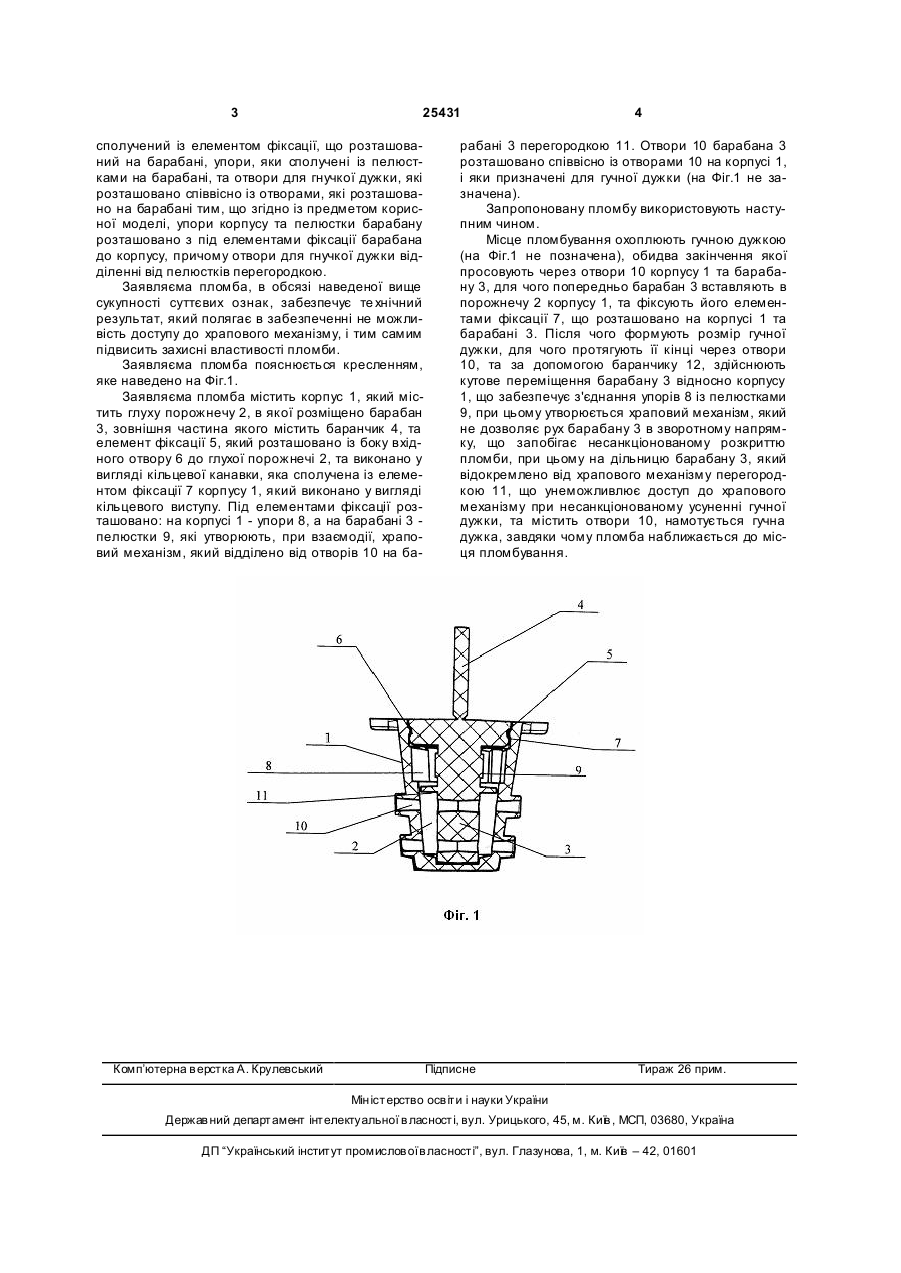

Пломба, яка містить корпус із глухою порожниною, в якій розташовано барабан, зовнішня частина якого містить баранчик, причому барабан встановлено з можливістю його вертикального та 3 25431 сполучений із елементом фіксації, що розташований на барабані, упори, яки сполучені із пелюстками на барабані, та отвори для гнучкої дужки, які розташовано співвіснo із отворами, які розташовано на барабані тим, що згідно із предметом корисної моделі, упори корпусу та пелюстки барабану розташовано з під елементами фіксації барабана до корпусу, причому отвори для гнучкої дужки відділенні від пелюстків перегородкою. Заявляєма пломба, в обсязі наведеної вище сукупності суттєвих ознак, забезпечує те хнічний результат, який полягає в забезпеченні не можливість доступу до храпового механізму, і тим самим підвисить захисні властивості пломби. Заявляєма пломба пояснюється кресленням, яке наведено на Фіг.1. Заявляєма пломба містить корпус 1, який містить глуху порожнечу 2, в якої розміщено барабан 3, зовнішня частина якого містить баранчик 4, та елемент фіксації 5, який розташовано із боку вхідного отвору 6 до глухої порожнечі 2, та виконано у вигляді кільцевої канавки, яка сполучена із елементом фіксації 7 корпусу 1, який виконано у вигляді кільцевого виступу. Під елементами фіксації розташовано: на корпусі 1 - упори 8, а на барабані 3 пелюстки 9, які утворюють, при взаємодії, храповий механізм, який відділено від отворів 10 на ба Комп’ютерна в ерстка А. Крулевський 4 рабані 3 перегородкою 11. Отвори 10 барабана 3 розташовано співвісно із отворами 10 на корпусі 1, і яки призначені для гучної дужки (на Фіг.1 не зазначена). Запропоновану пломбу використовують наступним чином. Місце пломбування охоплюють гучною дужкою (на Фіг.1 не позначена), обидва закінчення якої просовують через отвори 10 корпусу 1 та барабану 3, для чого попередньо барабан 3 вставляють в порожнечу 2 корпусу 1, та фіксують його елементами фіксації 7, що розташовано на корпусі 1 та барабані 3. Після чого формують розмір гучної дужки, для чого протягують її кінці через отвори 10, та за допомогою баранчику 12, здійснюють кутове переміщення барабану 3 відносно корпусу 1, що забезпечує з'єднання упорів 8 із пелюстками 9, при цьому утворюється храповий механізм, який не дозволяє рух барабану 3 в зворотному напрямку, що запобігає несанкціонованому розкриттю пломби, при цьому на дільницю барабану 3, який відокремлено від храпового механізму перегородкою 11, що унеможливлює доступ до храпового механізму при несанкціонованому усуненні гучної дужки, та містить отвори 10, намотується гучна дужка, завдяки чому пломба наближається до місця пломбування. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
