Пристрій для керування освітленням сходових кліток житлових і громадських будинків

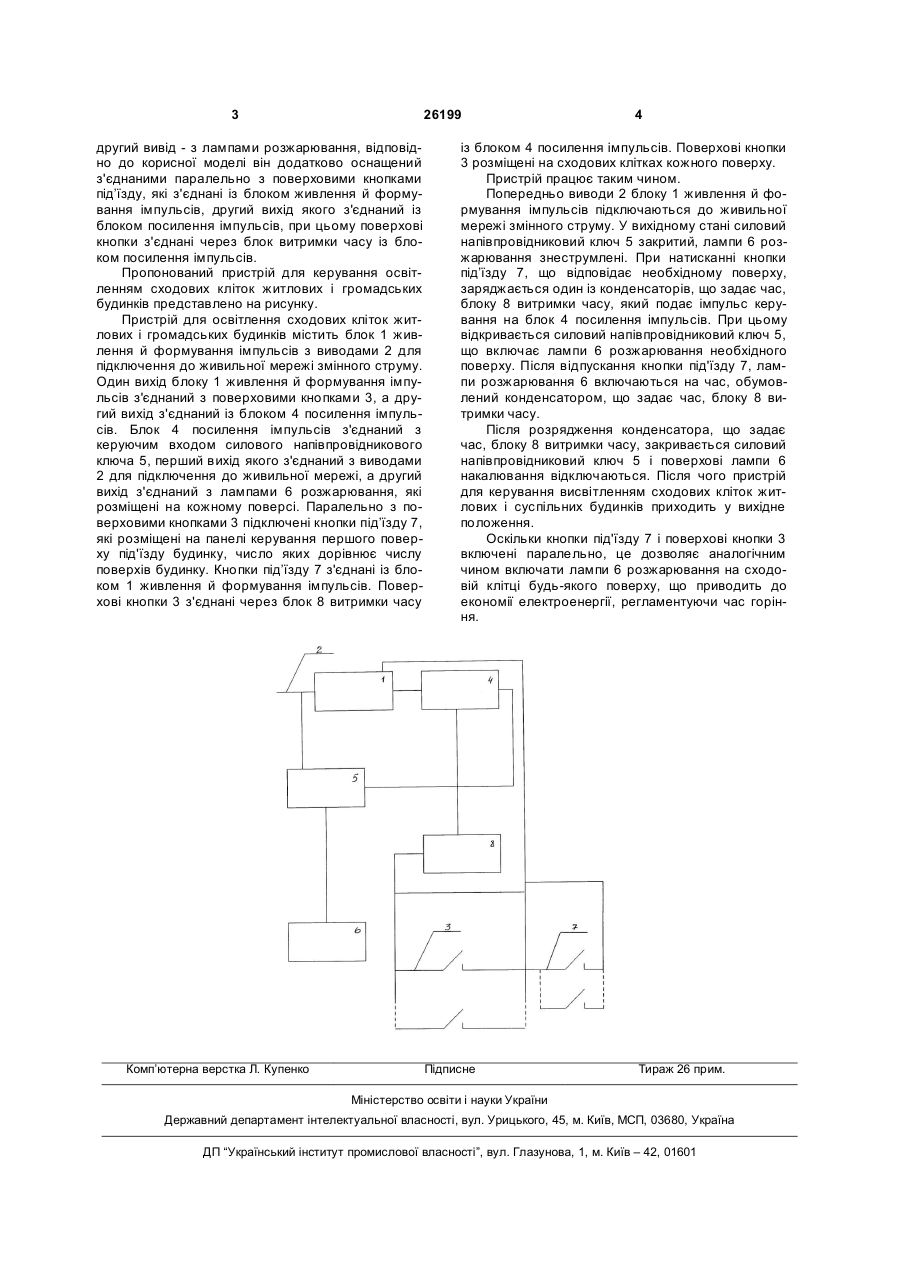

Пристрій для керування освітленням сходових кліток житлових і громадських будинків, що містить блок живлення й формування імпульсів з виводами для підключення до живильної мережі змінного 3 26199 другий вивід - з лампами розжарювання, відповідно до корисної моделі він додатково оснащений з'єднаними паралельно з поверховими кнопками під’їзду, які з'єднані із блоком живлення й формування імпульсів, другий вихід якого з'єднаний із блоком посилення імпульсів, при цьому поверхові кнопки з'єднані через блок витримки часу із блоком посилення імпульсів. Пропонований пристрій для керування освітленням сходових кліток житлових і громадських будинків представлено на рисунку. Пристрій для освітлення сходових кліток житлових і громадських будинків містить блок 1 живлення й формування імпульсів з виводами 2 для підключення до живильної мережі змінного струму. Один вихід блоку 1 живлення й формування імпульсів з'єднаний з поверховими кнопками 3, а другий вихід з'єднаний із блоком 4 посилення імпульсів. Блок 4 посилення імпульсів з'єднаний з керуючим входом силового напівпровідникового ключа 5, перший вихід якого з'єднаний з виводами 2 для підключення до живильної мережі, а другий вихід з'єднаний з лампами 6 розжарювання, які розміщені на кожному поверсі. Паралельно з поверховими кнопками 3 підключені кнопки під’їзду 7, які розміщені на панелі керування першого поверху під'їзду будинку, число яких дорівнює числу поверхів будинку. Кнопки під’їзду 7 з'єднані із блоком 1 живлення й формування імпульсів. Поверхові кнопки 3 з'єднані через блок 8 витримки часу Комп’ютерна верстка Л. Купенко 4 із блоком 4 посилення імпульсів. Поверхові кнопки 3 розміщені на сходових клітках кожного поверху. Пристрій працює таким чином. Попередньо виводи 2 блоку 1 живлення й формування імпульсів підключаються до живильної мережі змінного струму. У вихідному стані силовий напівпровідниковий ключ 5 закритий, лампи 6 розжарювання знеструмлені. При натисканні кнопки під’їзду 7, що відповідає необхідному поверху, заряджається один із конденсаторів, що задає час, блоку 8 витримки часу, який подає імпульс керування на блок 4 посилення імпульсів. При цьому відкривається силовий напівпровідниковий ключ 5, що включає лампи 6 розжарювання необхідного поверху. Після відпускання кнопки під'їзду 7, лампи розжарювання 6 включаються на час, обумовлений конденсатором, що задає час, блоку 8 витримки часу. Після розрядження конденсатора, що задає час, блоку 8 витримки часу, закривається силовий напівпровідниковий ключ 5 і поверхові лампи 6 накалювання відключаються. Після чого пристрій для керування висвітленням сходових кліток житлових і суспільних будинків приходить у вихідне положення. Оскільки кнопки під'їзду 7 і поверхові кнопки 3 включені паралельно, це дозволяє аналогічним чином включати лампи 6 розжарювання на сходовій клітці будь-якого поверху, що приводить до економії електроенергії, регламентуючи час горіння. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
