Спосіб отримання адсорбенту

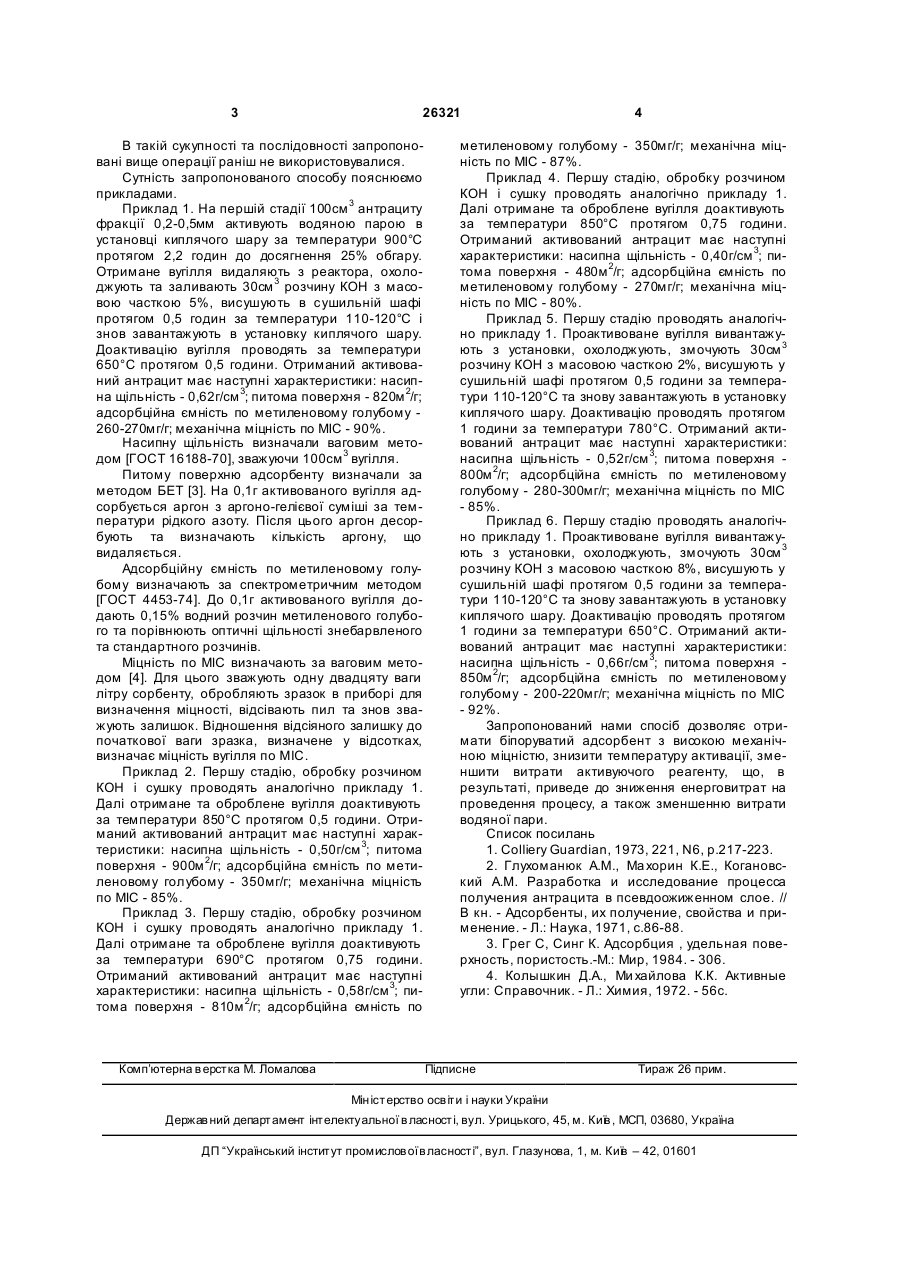

Спосіб отримання адсорбенту з антрациту у киплячому шарі, який відрізняється тим, що про 3 26321 В такій сукупності та послідовності запропоновані вище операції раніш не використовувалися. Сутність запропонованого способу пояснюємо прикладами. Приклад 1. На першій стадії 100см 3 антрациту фракції 0,2-0,5мм активують водяною парою в установці киплячого шару за температури 900°С протягом 2,2 годин до досягнення 25% обгару. Отримане вугілля видаляють з реактора, охолоджують та заливають 30см 3 розчину КОН з масовою часткою 5%, висушують в сушильній шафі протягом 0,5 годин за температури 110-120°С і знов завантажують в установку киплячого шару. Доактивацію вугілля проводять за температури 650°С протягом 0,5 години. Отриманий активований антрацит має наступні характеристики: насипна щільність - 0,62г/см 3; питома поверхня - 820м 2/г; адсорбційна ємність по метиленовому голубому 260-270мг/г; механічна міцність по МІС - 90%. Насипну щільність визначали ваговим методом [ГОСТ 16188-70], зважуючи 100см 3 вугілля. Питому поверхню адсорбенту визначали за методом БЕТ [3]. На 0,1г активованого вугілля адсорбується аргон з аргоно-гелієвої суміші за температури рідкого азоту. Після цього аргон десорбують та визначають кількість аргону, що видаляється. Адсорбційну ємність по метиленовому голубому визначають за спектрометричним методом [ГОСТ 4453-74]. До 0,1г активованого вугілля додають 0,15% водний розчин метиленового голубого та порівнюють оптичні щільності знебарвленого та стандартного розчинів. Міцність по МІС визначають за ваговим методом [4]. Для цього зважують одну двадцяту ваги літру сорбенту, обробляють зразок в приборі для визначення міцності, відсівають пил та знов зважують залишок. Відношення відсіяного залишку до початкової ваги зразка, визначене у відсотках, визначає міцність вугілля по МІС. Приклад 2. Першу стадію, обробку розчином КОН і сушку проводять аналогічно прикладу 1. Далі отримане та оброблене вугілля доактивують за температури 850°С протягом 0,5 години. Отриманий активований антрацит має наступні характеристики: насипна щільність - 0,50г/см 3; питома поверхня - 900м 2/г; адсорбційна ємність по метиленовому голубому - 350мг/г; механічна міцність по МІС - 85%. Приклад 3. Першу стадію, обробку розчином КОН і сушку проводять аналогічно прикладу 1. Далі отримане та оброблене вугілля доактивують за температури 690°С протягом 0,75 години. Отриманий активований антрацит має наступні характеристики: насипна щільність - 0,58г/см 3; питома поверхня - 810м 2/г; адсорбційна ємність по Комп’ютерна в ерстка М. Ломалова 4 метиленовому голубому - 350мг/г; механічна міцність по МІС - 87%. Приклад 4. Першу стадію, обробку розчином КОН і сушку проводять аналогічно прикладу 1. Далі отримане та оброблене вугілля доактивують за температури 850°С протягом 0,75 години. Отриманий активований антрацит має наступні характеристики: насипна щільність - 0,40г/см 3; питома поверхня - 480м 2/г; адсорбційна ємність по метиленовому голубому - 270мг/г; механічна міцність по МІС - 80%. Приклад 5. Першу стадію проводять аналогічно прикладу 1. Проактивоване вугілля вивантажують з установки, охолоджують, змочують 30см 3 розчину КОН з масовою часткою 2%, висушують у сушильній шафі протягом 0,5 години за температури 110-120°С та знову завантажують в установку киплячого шару. Доактивацію проводять протягом 1 години за температури 780°С. Отриманий активований антрацит має наступні характеристики: насипна щільність - 0,52г/см 3; питома поверхня 800м 2/г; адсорбційна ємність по метиленовому голубому - 280-300мг/г; механічна міцність по МІС - 85%. Приклад 6. Першу стадію проводять аналогічно прикладу 1. Проактивоване вугілля вивантажують з установки, охолоджують, змочують 30см 3 розчину КОН з масовою часткою 8%, висушують у сушильній шафі протягом 0,5 години за температури 110-120°С та знову завантажують в установку киплячого шару. Доактивацію проводять протягом 1 години за температури 650°С. Отриманий активований антрацит має наступні характеристики: насипна щільність - 0,66г/см 3; питома поверхня 850м 2/г; адсорбційна ємність по метиленовому голубому - 200-220мг/г; механічна міцність по МІС - 92%. Запропонований нами спосіб дозволяє отримати біпоруватий адсорбент з високою механічною міцністю, знизити температуру активації, зменшити витрати активуючого реагенту, що, в результаті, приведе до зниження енерговитрат на проведення процесу, а також зменшенню витрати водяної пари. Список посилань 1. Colliery Guardian, 1973, 221, N6, p.217-223. 2. Глухоманюк A.M., Ма хорин К.Е., Когановский A.M. Разработка и исследование процесса получения антрацита в псевдоожиженном слое. // В кн. - Адсорбенты, их получение, свойства и применение. - Л.: Наука, 1971, с.86-88. 3. Грег С, Синг К. Адсорбция , удельная поверхность, пористость.-М.: Мир, 1984. - 306. 4. Колышкин Д.А., Ми хайлова К.К. Активные угли: Справочник. - Л.: Химия, 1972. - 56с. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
