Антикорозійна бітумно-полімерна система для захисту металевих конструкцій та трубопроводів

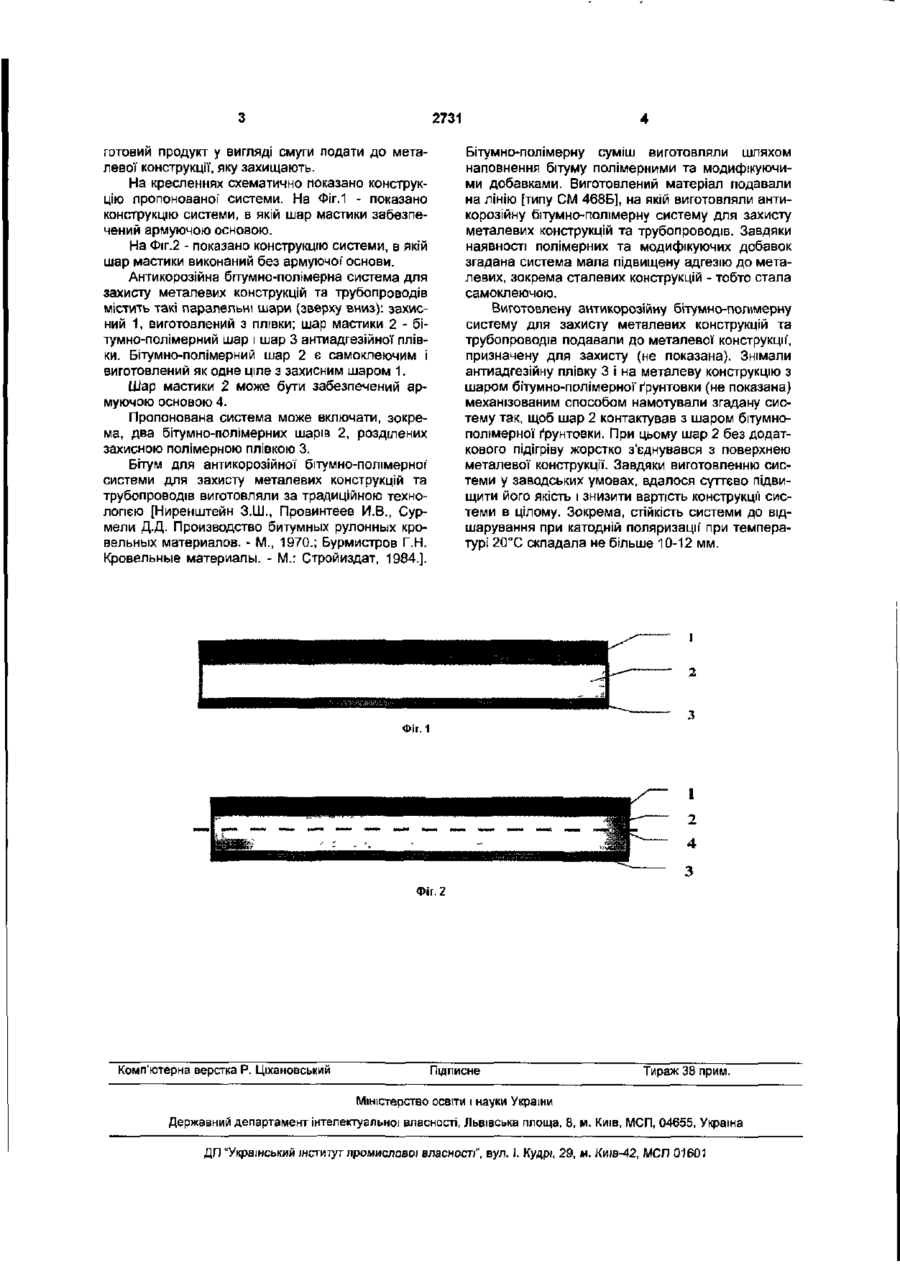

1. Антикорозійна бітумно-полімерна система для захисту металевих конструкцій та трубопроводів, яка містить паралельні шари: шар ґрунтовки, призначеної для нанесення на металеву конс трукцію, яку захищають, шар мастики і захисний шар, яка відрізняється тим, що шар мастики виконаний бітумно-полімерним самоклеючим і виготовлений як одне ціле з захисним шаром. 2. Антикорозійна бітумно-полімерна система за п.1, яка відрізняється тим, що шар мастики забезпечений армуючою основою. 3. Антикорозійна бітумно-полімерна система за п.1, яка відрізняється тим, що вона складається з двох бітумно-полімерних шарів, розділених захисною полімерною плівкою. Пропонована корисна модель відноситься до конструкцій систем антикорозійних покриттів, а більш конкретно, до класу бітумно-полімерних матеріалів, призначених для захисту від корозії металевих конструкцій. Найбільш близькою до пропонованої конструкції за технічною суттю є антикорозійна бітумнополімерна система для захисту металевих конструкцій та трубопроводів, яка містить паралельні шари: шар ґрунтовки, призначеної для нанесення на металеву конструкцію, яку захищають, шар мастики і захисний шар [Покриття "ПОЛІІЗОЛ-НГБ" для захисту від корозії' зовнішньої поверхні підземних трубопроводів. Технічні умови. ТУ У В.2.723.2-01293961-001-2002. Зареєстроване у Львівському державному центрі стандартизації, метрології та сертифікації" Держстандарту України 06.06.2002 р. №0931004427]. Шар мастики у згаданій системі покриття виготовлений у вигляді шару бітуму, який формують, здебільшого, на шарі ґрунтовки безпосередньо в польових умовах на конструкції, яку захищають. У основу пропонованої корисної моделі поставлена задача створення такої антикорозійної бітумно-полімерної системи для захисту металевих конструкцій та трубопроводів, для якої б, щонайменше, два найбільш технологічно складних шари, могли б бути виготовлені в умовах підприємства, що дозволило б підвищити якість і знизити вартість системи. Поставлена задача вирішується пропонованою антикорозійною бітумно-полімерною системою для захисту металевих конструкцій та трубопроводів, яка, як і відома антикорозійна бітумнополімерна система для захисту металевих конструкцій та трубопроводів, містить паралельні шари: шар ґрунтовки, призначеної для нанесення на металеву конструкцію, яку захищають, шар масти Описана система створюється безпосередньо на конструкції, яку захищають, а у польових умовах важко витримати оптимальні режими формування кожного шару, особливо шару мастики, тому якість і довговічність такої конструкції є недостатньою. До того ж, згадана система, враховуючи польові умови роботи, потребує і великих трудовитрат на створення антикорозійного покриття. ки, і захисний шар, а, ВІДПОВІДНО ДО пропозиції, шар мастики виконаний бітумно-полімерним самоклеючим і виготовлений як одне ціле з захисним шаром. Особливістю пропонованої системи є і те, що шар мастики забезпечений армуючою основою. Особливістю пропонованої" системи є і те, що вона складається з двох бітумно-полімерних шарів, розділених захисною полімерною плівкою. Найбільш технологічно складним у системі є шар бітумно-полімерноі мастики, який з'єднують з захисним шаром в умовах виробництва, що дозволяє чітко витримати всі технологічні режими і CO CM 4 2731 Бітумно-полімерну суміш виготовляли шляхом наповнення бітуму полімерними та модифікуючими добавками. Виготовлений матеріал подавали на лінію [типу СМ 468Б], на якій виготовляли антикорозійну бітумно-полімерну систему для захисту металевих конструкцій та трубопроводів. Завдяки наявності полімерних та модифікуючих добавок згадана система мала підвищену адгезію до металевих, зокрема сталевих конструкцій - тобто стала самоклеючою. Виготовлену антикорозійну бітумно-полімерну систему для захисту металевих конструкцій та трубопроводів подавали до металевої конструкції, призначену для захисту (не показана). Знімали антиадгезійну плівку 3 і на металеву конструкцію з шаром бітумно-полімерної ґрунтовки (не показана) механізованим способом намотували згадану систему так, щоб шар 2 контактував з шаром бітумнополімерної ґрунтовки. При цьому шар 2 без додаткового підігріву жорстко з'єднувався з поверхнею металевої конструкції. Завдяки виготовленню системи у заводських умовах, вдалося суттєво підвищити його якість і знизити вартість конструкції системи в цілому. Зокрема, стійкість системи до відшарування при катодній поляризації при температурі 20°С складала не більше 10-12 мм. готовий продукт у вигляді смуги подати до металевої конструкції, яку захищають. На кресленнях схематично показано конструкцію пропонованої системи. На Фіг.1 - показано конструкцію системи, в якій шар мастики забезпечений армуючою основою. На Фіг.2 - показано конструкцію системи, в якій шар мастики виконаний без армуючої* основи. Антикорозійна бітумно-полімерна система для захисту металевих конструкцій та трубопроводів містить такі паралельні шари (зверху вниз): захисний 1, виготовлений з плівки; шар мастики 2 - бітумно-полімерний шар і шар 3 антиадгезійної плівки. Бітумно-полімерний шар 2 є самоклеючим і виготовлений як одне ціле з захисним шаром 1. Шар мастики 2 може бути забезпечений армуючою основою 4. Пропонована система може включати, зокрема, два бітумно-полімерних шарів 2, розділених захисною полімерною плівкою 3. Бітум для антикорозійної бггумно-полімерної системи для захисту металевих конструкцій та трубопроводів виготовляли за традиційною технологією [Ниренштейн З.Ш., Провинтеев И.В., Сурмели Д.Д. Производство битумных рулонных кровельных материалов. - М., 1970.; Бурмистров Г.Н. Кровельные материалы. - М.: Стройиздат, 1984.]. Фіг.1 1 2 4 З Фіг. 2 Комп'ютерна верстка Р. Ціхановський Підписне Тираж 38 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул. І. Кудрі, 29, м. Киів-42, МСП 01601
