Насос для підйому рідини з великих глибин

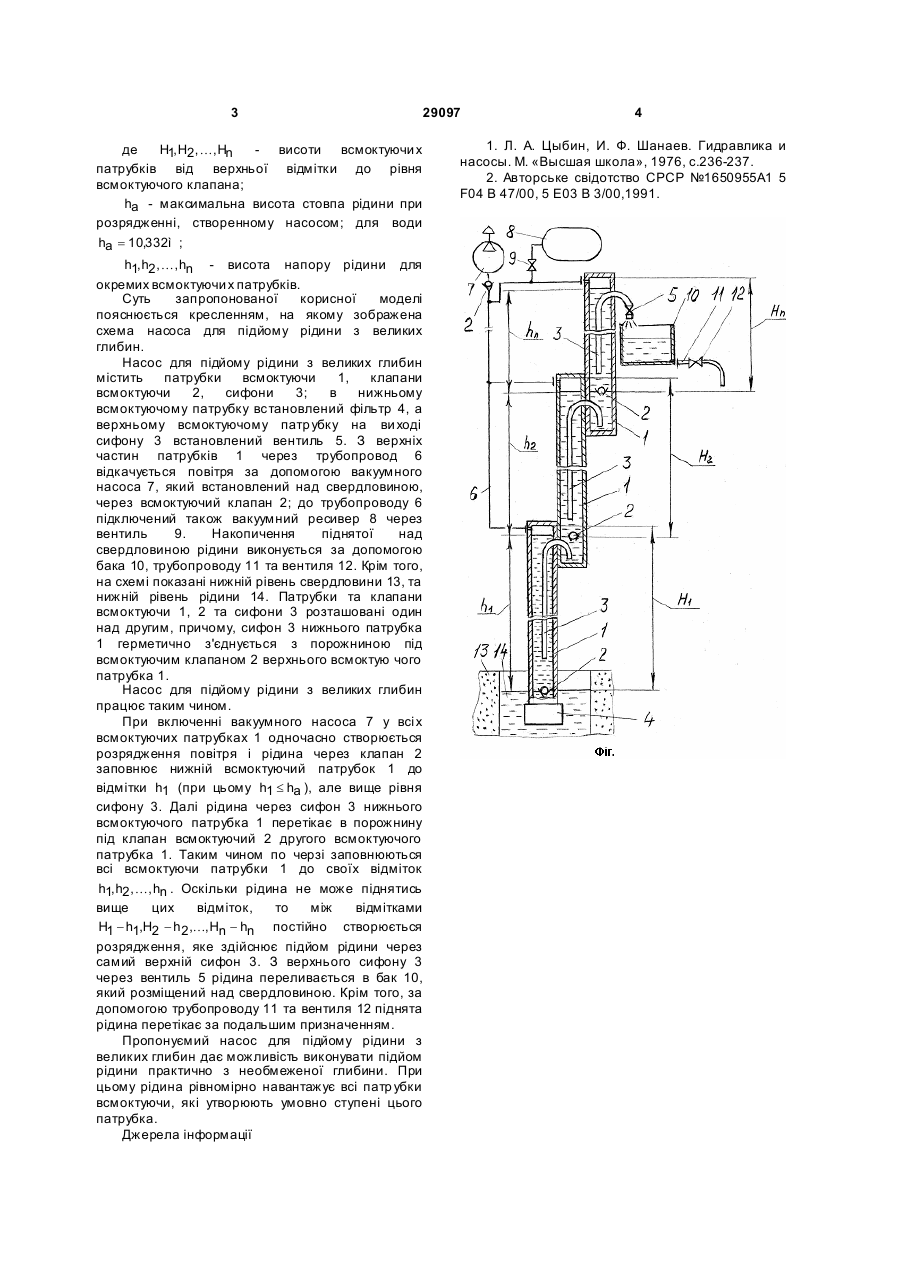

Насос для підйому рідини з великих глибин, що містить всмоктуючий патрубок та клапан, циліндр з поршнем, встановлений над свердловиною, який відрізняється тим, що над свердловиною встановлюється вакуумний насос, з'єднаний з верхніми частинами всмоктуючих патрубків, а кожен повторений щонайменше двічі всмоктуючий патрубок та клапан, а також додатково встановлений сифон, розташовується 3 29097 де H1, H2, K, Hn - висоти всмоктуючи х патрубків від верхньої відмітки до рівня всмоктуючого клапана; ha - максимальна висота стовпа рідини при розрядженні, створенному насосом; для води ha = 10,332ì ; h1, h2, K, hn - висота напору рідини для окремих всмоктуючи х патрубків. Cуть запропонованої корисної моделі пояснюється кресленням, на якому зображена схема насоса для підйому рідини з великих глибин. Насос для підйому рідини з великих глибин містить патрубки всмоктуючи 1, клапани всмоктуючи 2, сифони 3; в нижньому всмоктуючому патрубку встановлений фільтр 4, а верхньому всмоктуючому патр убку на ви ході сифону 3 встановлений вентиль 5. З верхніх частин патрубків 1 через трубопровод 6 відкачується повітря за допомогою вакуумного насоса 7, який встановлений над свердловиною, через всмоктуючий клапан 2; до трубопроводу 6 підключений також вакуумний ресивер 8 через вентиль 9. Накопичення піднятої над свердловиною рідини виконується за допомогою бака 10, трубопроводу 11 та вентиля 12. Крім того, на схемі показані нижній рівень свердловини 13, та нижній рівень рідини 14. Патрубки та клапани всмоктуючи 1, 2 та сифони 3 розташовані один над другим, причому, сифон 3 нижнього патрубка 1 герметично з'єднується з порожниною під всмоктуючим клапаном 2 верхнього всмоктую чого патрубка 1. Насос для підйому рідини з великих глибин працює таким чином. При включенні вакуумного насоса 7 у всі х всмоктуючих патрубках 1 одночасно створюється розрядження повітря і рідина через клапан 2 заповнює нижній всмоктуючий патрубок 1 до відмітки h1 (при цьому h1 £ ha ), але вище рівня сифону 3. Далі рідина через сифон 3 нижнього всмоктуючого патрубка 1 перетікає в порожнину під клапан всмоктуючий 2 другого всмоктуючого патрубка 1. Таким чином по черзі заповнюються всі всмоктуючи патрубки 1 до своїх відміток h1, h2, K, hn . Оскільки рідина не може піднятись вище цих відміток, то між відмітками H1 - h1,H2 - h2,K, Hn - hn постійно створюється розрядження, яке здійснює підйом рідини через самий верхній сифон 3. З верхнього сифону 3 через вентиль 5 рідина переливається в бак 10, який розміщений над свердловиною. Крім того, за допомогою трубопроводу 11 та вентиля 12 піднята рідина перетікає за подальшим призначенням. Пропонуємий насос для підйому рідини з великих глибин дає можливість виконувати підйом рідини практично з необмеженої глибини. При цьому рідина рівномірно навантажує всі патр убки всмоктуючи, які утворюють умовно ступені цього патрубка. Джерела інформації 4 1. Л. А. Цыбин, И. Ф. Шанаев. Гидравлика и насосы. М. «Высшая школа», 1976, с.236-237. 2. Авторське свідотство СРСР №1650955А1 5 F04 В 47/00, 5 Е03 В 3/00,1991.
