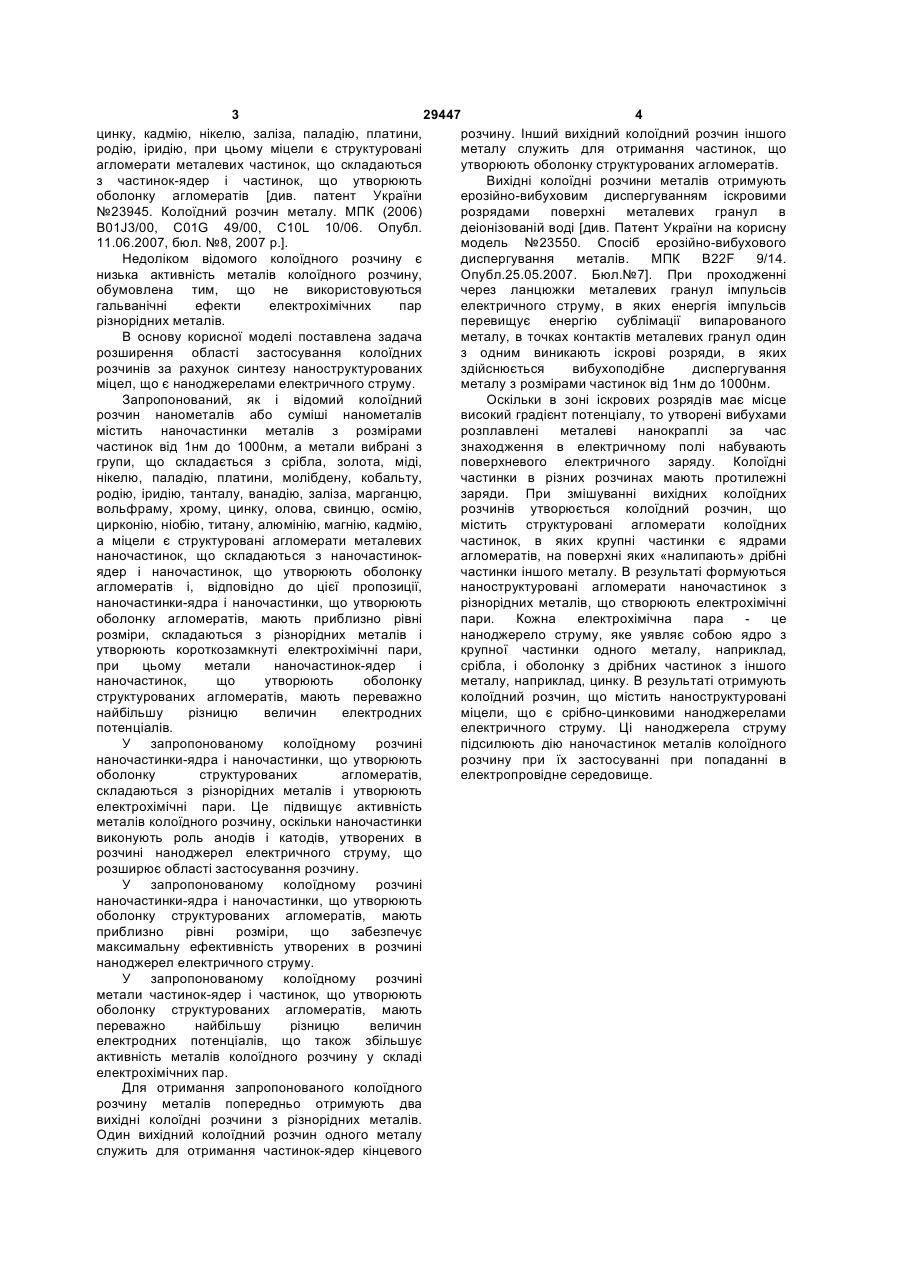

Колоїдний розчин нанометалів або суміші нанометалів

1. Колоїдний розчин нанометалів або суміші нанометалів, який містить наночастинки металів з розмірами частинок від 1 нм до 1000 нм, а метали вибрані з групи, що включає срібло, золото, мідь, нікель, паладій, платину, молібден, кобальт, родій, іридій, тантал, ванадій, залізо, марганець, вольфрам, хром, цинк, олово, свинець, осмій, 3 29447 4 цинку, кадмію, нікелю, заліза, паладію, платини, розчину. Інший вихідний колоїдний розчин іншого родію, іридію, при цьому міцели є структуровані металу служить для отримання частинок, що агломерати металевих частинок, що складаються утворюють оболонку структурованих агломератів. з частинок-ядер і частинок, що утворюють Вихідні колоїдні розчини металів отримують оболонку агломератів [див. патент України ерозійно-вибуховим диспергуванням іскровими №23945. Колоїдний розчин металу. МПК (2006) розрядами поверхні металевих гранул в B01J3/00, С01G 49/00, C10L 10/06. Опубл. деіонізованій воді [див. Патент України на корисну 11.06.2007, бюл. №8, 2007 p.]. модель №23550. Спосіб ерозійно-вибухового Недоліком відомого колоїдного розчину є диспергування металів. МПК B22F 9/14. низька активність металів колоїдного розчину, Опубл.25.05.2007. Бюл.№7]. При проходженні обумовлена тим, що не використовуються через ланцюжки металевих гранул імпульсів гальванічні ефекти електрохімічних пар електричного струму, в яких енергія імпульсів різнорідних металів. перевищує енергію сублімації випарованого В основу корисної моделі поставлена задача металу, в точках контактів металевих гранул один розширення області застосування колоїдних з одним виникають іскрові розряди, в яких розчинів за рахунок синтезу наноструктурованих здійснюється вибухоподібне диспергування міцел, що є наноджерелами електричного струму. металу з розмірами частинок від 1нм до 1000нм. Запропонований, як і відомий колоїдний Оскільки в зоні іскрових розрядів має місце розчин нанометалів або суміші нанометалів високий градієнт потенціалу, то утворені вибухами містить наночастинки металів з розмірами розплавлені металеві нанокраплі за час частинок від 1нм до 1000нм, а метали вибрані з знаходження в електричному полі набувають групи, що складається з срібла, золота, міді, поверхневого електричного заряду. Колоїдні нікелю, паладію, платини, молібдену, кобальту, частинки в різних розчинах мають протилежні родію, іридію, танталу, ванадію, заліза, марганцю, заряди. При змішуванні вихідних колоїдних вольфраму, хрому, цинку, олова, свинцю, осмію, розчинів утворюється колоїдний розчин, що цирконію, ніобію, титану, алюмінію, магнію, кадмію, містить структуровані агломерати колоїдних а міцели є структуровані агломерати металевих частинок, в яких крупні частинки є ядрами наночастинок, що складаються з наночастинокагломератів, на поверхні яких «налипають» дрібні ядер і наночастинок, що утворюють оболонку частинки іншого металу. В результаті формуються агломератів і, відповідно до цієї пропозиції, наноструктуровані агломерати наночастинок з наночастинки-ядра і наночастинки, що утворюють різнорідних металів, що створюють електрохімічні оболонку агломератів, мають приблизно рівні пари. Кожна електрохімічна пара це розміри, складаються з різнорідних металів і наноджерело струму, яке уявляє собою ядро з утворюють короткозамкнуті електрохімічні пари, крупної частинки одного металу, наприклад, при цьому метали наночастинок-ядер і срібла, і оболонку з дрібних частинок з іншого наночастинок, що утворюють оболонку металу, наприклад, цинку. В результаті отримують структурованих агломератів, мають переважно колоїдний розчин, що містить наноструктуровані найбільшу різницю величин електродних міцели, що є срібно-цинковими наноджерелами потенціалів. електричного струму. Ці наноджерела струму У запропонованому колоїдному розчині підсилюють дію наночастинок металів колоїдного наночастинки-ядра і наночастинки, що утворюють розчину при їх застосуванні при попаданні в оболонку структурованих агломератів, електропровідне середовище. складаються з різнорідних металів і утворюють електрохімічні пари. Це підвищує активність металів колоїдного розчину, оскільки наночастинки виконують роль анодів і катодів, утворених в розчині наноджерел електричного струму, що розширює області застосування розчину. У запропонованому колоїдному розчині наночастинки-ядра і наночастинки, що утворюють оболонку структурованих агломератів, мають приблизно рівні розміри, що забезпечує максимальну ефективність утворених в розчині наноджерел електричного струму. У запропонованому колоїдному розчині метали частинок-ядер і частинок, що утворюють оболонку структурованих агломератів, мають переважно найбільшу різницю величин електродних потенціалів, що також збільшує активність металів колоїдного розчину у складі електрохімічних пар. Для отримання запропонованого колоїдного розчину металів попередньо отримують два вихідні колоїдні розчини з різнорідних металів. Один вихідний колоїдний розчин одного металу служить для отримання частинок-ядер кінцевого
