Пристрій для зменшення жорсткості поливальної води та розчинів

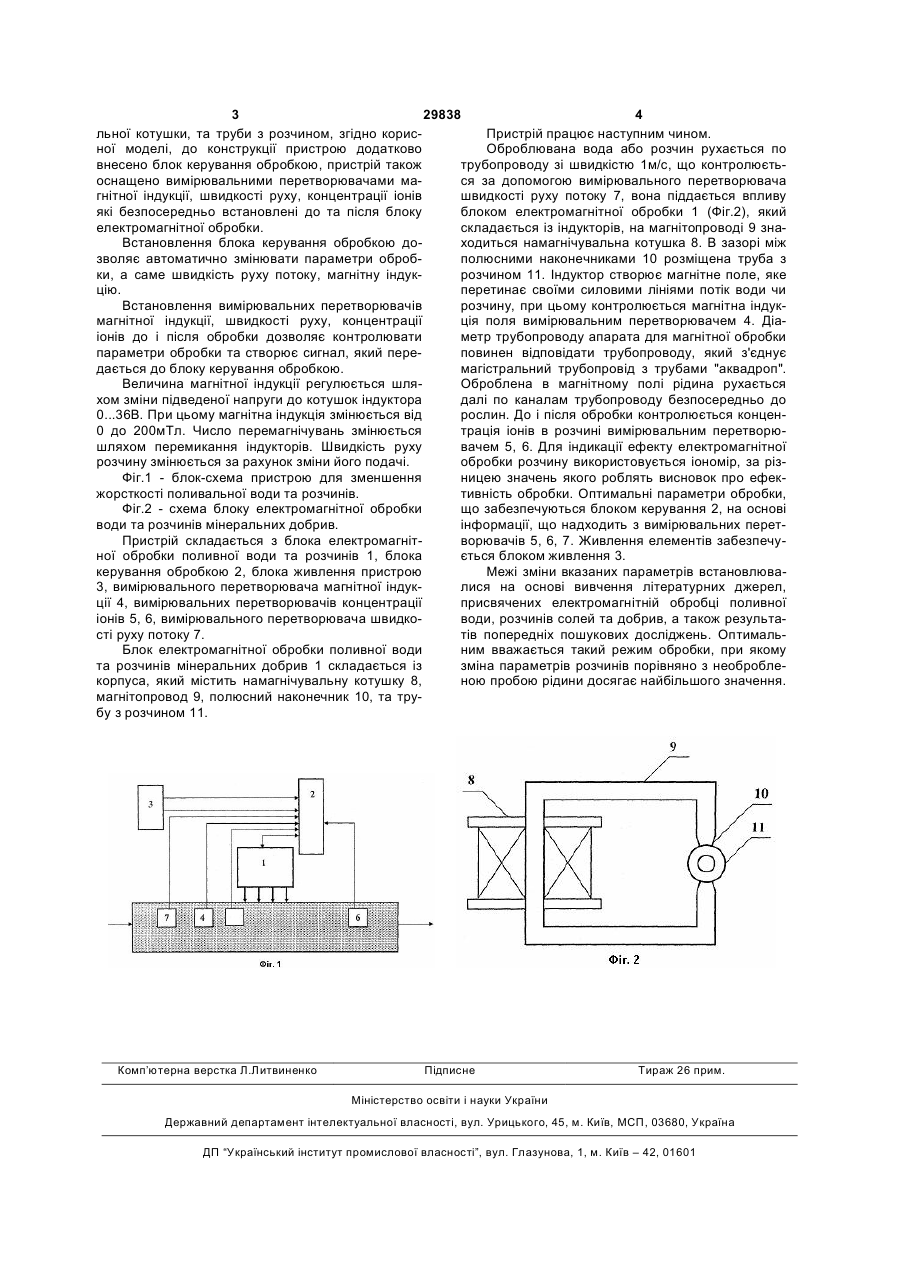

Пристрій для зменшення жорсткості поливальної води та розчинів, який містить блок електромагнітної обробки, що містить корпус, на якому 3 29838 4 льної котушки, та труби з розчином, згідно корисПристрій працює наступним чином. ної моделі, до конструкції пристрою додатково Оброблювана вода або розчин рухається по внесено блок керування обробкою, пристрій також трубопроводу зі швидкістю 1м/с, що контролюєтьоснащено вимірювальними перетворювачами мася за допомогою вимірювального перетворювача гнітної індукції, швидкості руху, концентрації іонів швидкості руху потоку 7, вона піддається впливу які безпосередньо встановлені до та після блоку блоком електромагнітної обробки 1 (Фіг.2), який електромагнітної обробки. складається із індукторів, на магнітопроводі 9 знаВстановлення блока керування обробкою доходиться намагнічувальна котушка 8. В зазорі між зволяє автоматично змінювати параметри обробполюсними наконечниками 10 розміщена труба з ки, а саме швидкість руху потоку, магнітну індукрозчином 11. Індуктор створює магнітне поле, яке цію. перетинає своїми силовими лініями потік води чи Встановлення вимірювальних перетворювачів розчину, при цьому контролюється магнітна індукмагнітної індукції, швидкості руху, концентрації ція поля вимірювальним перетворювачем 4. Діаіонів до і після обробки дозволяє контролювати метр трубопроводу апарата для магнітної обробки параметри обробки та створює сигнал, який переповинен відповідати трубопроводу, який з'єднує дається до блоку керування обробкою. магістральний трубопровід з трубами "аквадроп". Величина магнітної індукції регулюється шляОброблена в магнітному полі рідина рухається хом зміни підведеної напруги до котушок індуктора далі по каналам трубопроводу безпосередньо до 0...36В. При цьому магнітна індукція змінюється від рослин. До і після обробки контролюється концен0 до 200мТл. Число перемагнічувань змінюється трація іонів в розчині вимірювальним перетворюшляхом перемикання індукторів. Швидкість руху вачем 5, 6. Для індикації ефекту електромагнітної розчину змінюється за рахунок зміни його подачі. обробки розчину використовується іономір, за різФіг.1 - блок-схема пристрою для зменшення ницею значень якого роблять висновок про ефекжорсткості поливальної води та розчинів. тивність обробки. Оптимальні параметри обробки, Фіг.2 - схема блоку електромагнітної обробки що забезпечуються блоком керування 2, на основі води та розчинів мінеральних добрив. інформації, що надходить з вимірювальних перетПристрій складається з блока електромагнітворювачів 5, 6, 7. Живлення елементів забезпечуної обробки поливної води та розчинів 1, блока ється блоком живлення 3. керування обробкою 2, блока живлення пристрою Межі зміни вказаних параметрів встановлюва3, вимірювального перетворювача магнітної індуклися на основі вивчення літературних джерел, ції 4, вимірювальних перетворювачів концентрації присвячених електромагнітній обробці поливної іонів 5, 6, вимірювального перетворювача швидководи, розчинів солей та добрив, а також результасті руху потоку 7. тів попередніх пошукових досліджень. ОптимальБлок електромагнітної обробки поливної води ним вважається такий режим обробки, при якому та розчинів мінеральних добрив 1 складається із зміна параметрів розчинів порівняно з необроблекорпуса, який містить намагнічувальну котушку 8, ною пробою рідини досягає найбільшого значення. магнітопровод 9, полюсний наконечник 10, та трубу з розчином 11. Комп’ютерна верстка Л.Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
