П`єзоелектричний трансформатор

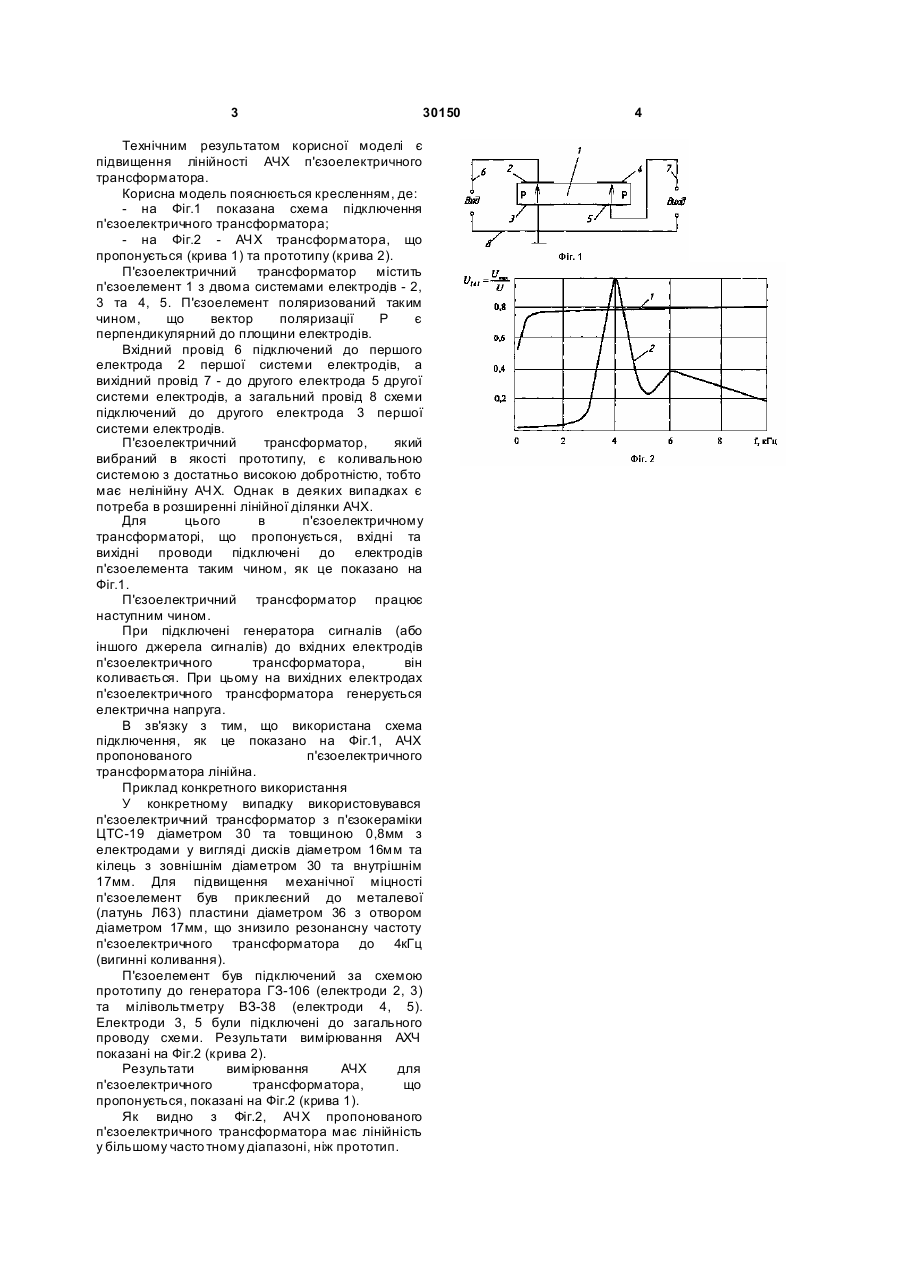

П'єзоелектричний трансформатор, який містить п'єзоелемент з двома системами електродів та вхідні та вихідні проводи, який відрізняє ться тим, що вхідний провід підключений до першого електрода першої системи електродів, вихідний провід підключений до другого електрода другої системи електродів, а загальний провід схеми підключений до другого електрода першої системи електродів. (19) (21) u200712629 (22) 14.11.2007 (24) 11.02.2008 (72) ШАРАПОВ ВАЛЕРІЙ МИХАЙЛОВИЧ, U A, ГУРЖІЙ АНДРІЙ МИКОЛАЙОВИЧ, UA, ГУРЖІЙ АНДРІЙ АНДРІЙОВИЧ, UA, КОЧКАРЬОВ ЮРІЙ ОЛЕКСАНДРОВИЧ, U A (73) ШАРАПОВ ВАЛЕРІЙ МИ ХАЙЛОВИЧ, U A (56) 3 30150 Технічним результатом корисної моделі є підвищення лінійності АЧХ п'єзоелектричного трансформатора. Корисна модель пояснюється кресленням, де: - на Фіг.1 показана схема підключення п'єзоелектричного трансформатора; - на Фіг.2 - АЧХ трансформатора, що пропонується (крива 1) та прототипу (крива 2). П'єзоелектричний трансформатор містить п'єзоелемент 1 з двома системами електродів - 2, 3 та 4, 5. П'єзоелемент поляризований таким чином, що вектор поляризації Р є перпендикулярний до площини електродів. Вхідний провід 6 підключений до першого електрода 2 першої системи електродів, а вихідний провід 7 - до другого електрода 5 другої системи електродів, а загальний провід 8 схеми підключений до другого електрода 3 першої системи електродів. П'єзоелектричний трансформатор, який вибраний в якості прототипу, є коливальною системою з достатньо високою добротністю, тобто має нелінійну АЧХ. Однак в деяких випадках є потреба в розширенні лінійної ділянки АЧХ. Для цього в п'єзоелектричному трансформаторі, що пропонується, вхідні та вихідні проводи підключені до електродів п'єзоелемента таким чином, як це показано на Фіг.1. П'єзоелектричний трансформатор працює наступним чином. При підключені генератора сигналів (або іншого джерела сигналів) до вхідних електродів п'єзоелектричного трансформатора, він коливається. При цьому на вихідних електродах п'єзоелектричного трансформатора генерується електрична напруга. В зв'язку з тим, що використана схема підключення, як це показано на Фіг.1, АЧХ пропонованого п'єзоелектричного трансформатора лінійна. Приклад конкретного використання У конкретному випадку використовувався п'єзоелектричний трансформатор з п'єзокераміки ЦТС-19 діаметром 30 та товщиною 0,8мм з електродами у вигляді дисків діаметром 16мм та кілець з зовнішнім діаметром 30 та внутрішнім 17мм. Для підвищення механічної міцності п'єзоелемент був приклеєний до металевої (латунь Л63) пластини діаметром 36 з отвором діаметром 17мм, що знизило резонансну частоту п'єзоелектричного трансформатора до 4кГц (вигинні коливання). П'єзоелемент був підключений за схемою прототипу до генератора ГЗ-106 (електроди 2, 3) та мілівольтметру ВЗ-38 (електроди 4, 5). Електроди 3, 5 були підключені до загального проводу схеми. Результати вимірювання АХЧ показані на Фіг.2 (крива 2). Результати вимірювання АЧХ для п'єзоелектричного трансформатора, що пропонується, показані на Фіг.2 (крива 1). Як видно з Фіг.2, АЧХ пропонованого п'єзоелектричного трансформатора має лінійність у більшому часто тному діапазоні, ніж прототип. 4
