П`єзоелектричний трансформатор

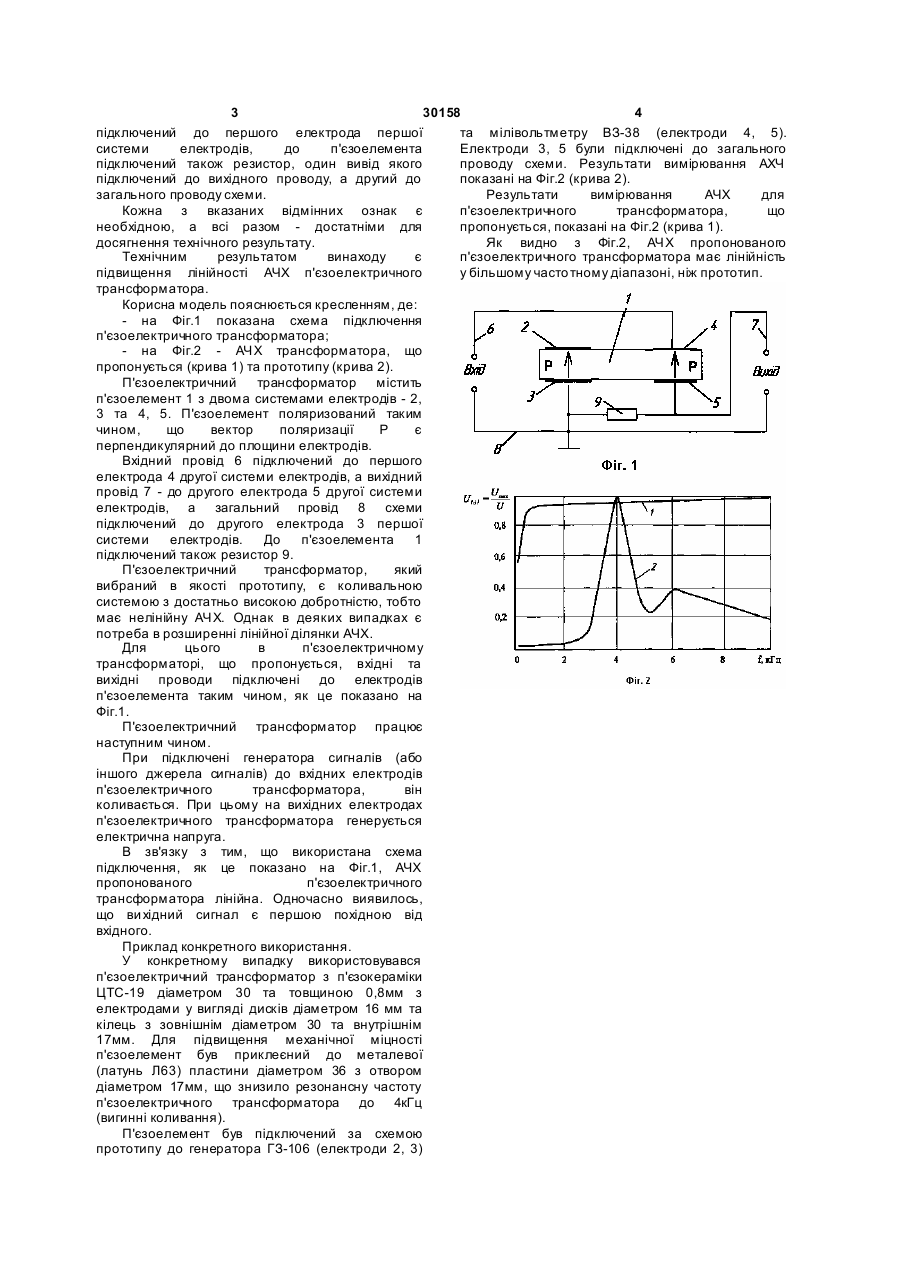

П'єзоелектричний трансформатор, який містить п'єзоелемент з двома системами 3 30158 4 підключений до першого електрода першої та мілівольтметру ВЗ-38 (електроди 4, 5). системи електродів, до п'єзоелемента Електроди 3, 5 були підключені до загального підключений також резистор, один вивід якого проводу схеми. Результати вимірювання АХЧ підключений до вихідного проводу, а другий до показані на Фіг.2 (крива 2). загального проводу схеми. Результати вимірювання АЧХ для Кожна з вказаних відмінних ознак є п'єзоелектричного трансформатора, що необхідною, а всі разом - достатніми для пропонується, показані на Фіг.2 (крива 1). досягнення технічного результату. Як видно з Фіг.2, АЧХ пропонованого Технічним результатом винаходу є п'єзоелектричного трансформатора має лінійність підвищення лінійності АЧХ п'єзоелектричного у більшому часто тному діапазоні, ніж прототип. трансформатора. Корисна модель пояснюється кресленням, де: - на Фіг.1 показана схема підключення п'єзоелектричного трансформатора; - на Фіг.2 - АЧХ трансформатора, що пропонується (крива 1) та прототипу (крива 2). П'єзоелектричний трансформатор містить п'єзоелемент 1 з двома системами електродів - 2, 3 та 4, 5. П'єзоелемент поляризований таким чином, що вектор поляризації Р є перпендикулярний до площини електродів. Вхідний провід 6 підключений до першого електрода 4 другої системи електродів, а вихідний провід 7 - до другого електрода 5 другої системи електродів, а загальний провід 8 схеми підключений до другого електрода 3 першої системи електродів. До п'єзоелемента 1 підключений також резистор 9. П'єзоелектричний трансформатор, який вибраний в якості прототипу, є коливальною системою з достатньо високою добротністю, тобто має нелінійну АЧХ. Однак в деяких випадках є потреба в розширенні лінійної ділянки АЧХ. Для цього в п'єзоелектричному трансформаторі, що пропонується, вхідні та вихідні проводи підключені до електродів п'єзоелемента таким чином, як це показано на Фіг.1. П'єзоелектричний трансформатор працює наступним чином. При підключені генератора сигналів (або іншого джерела сигналів) до вхідних електродів п'єзоелектричного трансформатора, він коливається. При цьому на вихідних електродах п'єзоелектричного трансформатора генерується електрична напруга. В зв'язку з тим, що використана схема підключення, як це показано на Фіг.1, АЧХ пропонованого п'єзоелектричного трансформатора лінійна. Одночасно виявилось, що ви хідний сигнал є першою похідною від вхідного. Приклад конкретного використання. У конкретному випадку використовувався п'єзоелектричний трансформатор з п'єзокераміки ЦТС-19 діаметром 30 та товщиною 0,8мм з електродами у вигляді дисків діаметром 16 мм та кілець з зовнішнім діаметром 30 та внутрішнім 17мм. Для підвищення механічної міцності п'єзоелемент був приклеєний до металевої (латунь Л63) пластини діаметром 36 з отвором діаметром 17мм, що знизило резонансну частоту п'єзоелектричного трансформатора до 4кГц (вигинні коливання). П'єзоелемент був підключений за схемою прототипу до генератора ГЗ-106 (електроди 2, 3)
