Пристрій для передачі сигналів супутникового діапазону

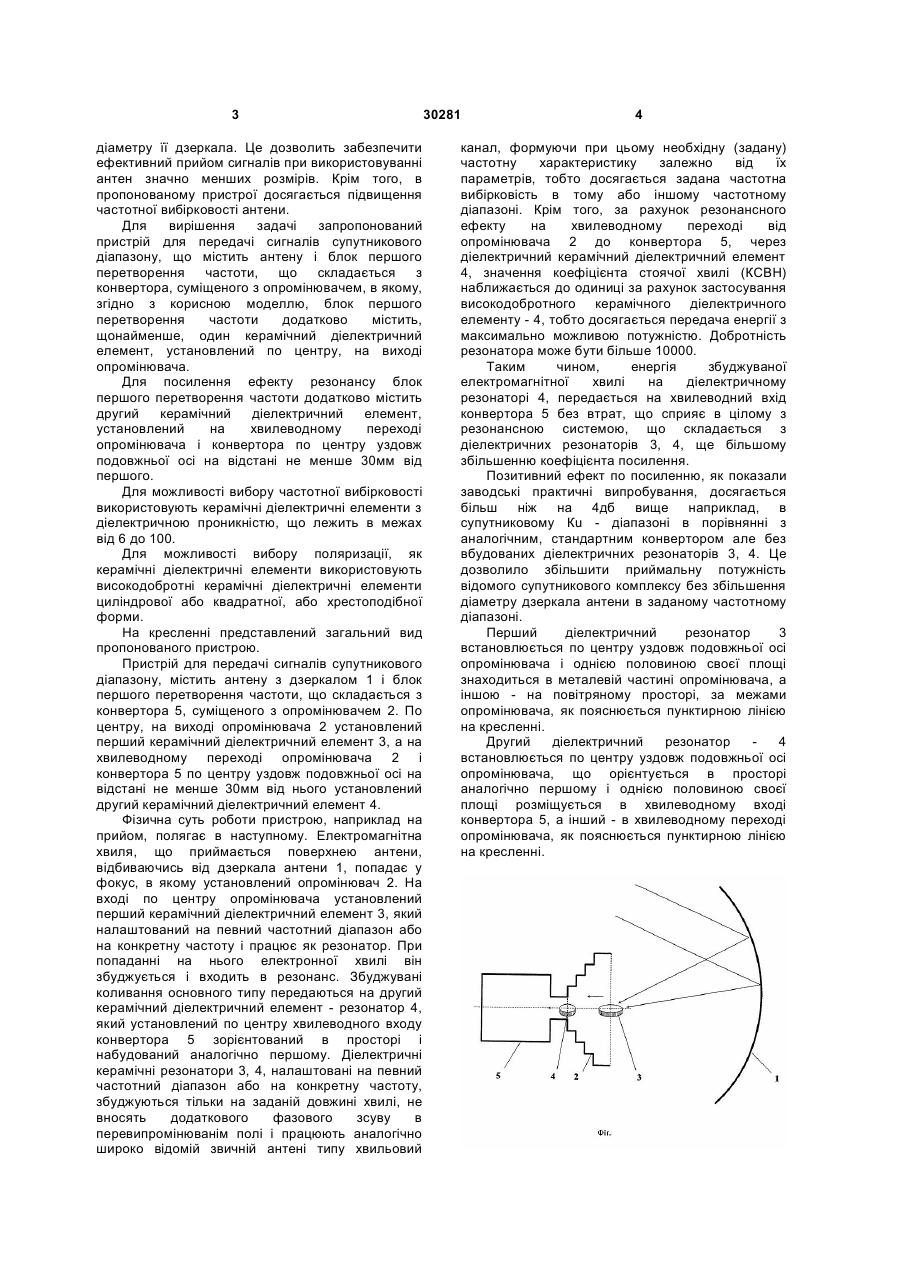

1. Пристрій для передачі сигналів супутникового діапазону, що містить антену і блок першого перетворення частоти, що складається з конвертора, суміщеного з опромінювачем, який відрізняється тим, що блок першого перетворення частоти додатково містить щонайменше один керамічний діелектричний елемент, встановлений по центру на виході опромінювача. 3 діаметру її дзеркала. Це дозволить забезпечити ефективний прийом сигналів при використовуванні антен значно менших розмірів. Крім того, в пропонованому пристрої досягається підвищення частотної вибірковості антени. Для вирішення задачі запропонований пристрій для передачі сигналів супутникового діапазону, що містить антену і блок першого перетворення частоти, що складається з конвертора, суміщеного з опромінювачем, в якому, згідно з корисною моделлю, блок першого перетворення частоти додатково містить, щонайменше, один керамічний діелектричний елемент, установлений по центру, на виході опромінювача. Для посилення ефекту резонансу блок першого перетворення частоти додатково містить другий керамічний діелектричний елемент, установлений на хвилеводному переході опромінювача і конвертора по центру уздовж подовжньої осі на відстані не менше 30мм від першого. Для можливості вибору частотної вибірковості використовують керамічні діелектричні елементи з діелектричною проникністю, що лежить в межах від 6 до 100. Для можливості вибору поляризації, як керамічні діелектричні елементи використовують високодобротні керамічні діелектричні елементи циліндрової або квадратної, або хрестоподібної форми. На кресленні представлений загальний вид пропонованого пристрою. Пристрій для передачі сигналів супутникового діапазону, містить антену з дзеркалом 1 і блок першого перетворення частоти, що складається з конвертора 5, суміщеного з опромінювачем 2. По центру, на виході опромінювача 2 установлений перший керамічний діелектричний елемент 3, а на хвилеводному переході опромінювача 2 і конвертора 5 по центру уздовж подовжньої осі на відстані не менше 30мм від нього установлений другий керамічний діелектричний елемент 4. Фізична суть роботи пристрою, наприклад на прийом, полягає в наступному. Електромагнітна хвиля, що приймається поверхнею антени, відбиваючись від дзеркала антени 1, попадає у фокус, в якому установлений опромінювач 2. На вході по центру опромінювача установлений перший керамічний діелектричний елемент 3, який налаштований на певний частотний діапазон або на конкретну частоту і працює як резонатор. При попаданні на нього електронної хвилі він збуджується і входить в резонанс. Збуджувані коливання основного типу передаються на другий керамічний діелектричний елемент - резонатор 4, який установлений по центру хвилеводного входу конвертора 5 зорієнтований в просторі і набудований аналогічно першому. Діелектричні керамічні резонатори 3, 4, налаштовані на певний частотний діапазон або на конкретну частоту, збуджуються тільки на заданій довжині хвилі, не вносять додаткового фазового зсуву в перевипромінюванім полі і працюють аналогічно широко відомій звичній антені типу хвильовий 30281 4 канал, формуючи при цьому необхідну (задану) частотну характеристику залежно від їх параметрів, тобто досягається задана частотна вибірковість в тому або іншому частотному діапазоні. Крім того, за рахунок резонансного ефекту на хвилеводному переході від опромінювача 2 до конвертора 5, через діелектричний керамічний діелектричний елемент 4, значення коефіцієнта стоячої хвилі (КСВН) наближається до одиниці за рахунок застосування високодобротного керамічного діелектричного елементу - 4, тобто досягається передача енергії з максимально можливою потужністю. Добротність резонатора може бути більше 10000. Таким чином, енергія збуджуваної електромагнітної хвилі на діелектричному резонаторі 4, передається на хвилеводний вхід конвертора 5 без втрат, що сприяє в цілому з резонансною системою, що складається з діелектричних резонаторів 3, 4, ще більшому збільшенню коефіцієнта посилення. Позитивний ефект по посиленню, як показали заводські практичні випробування, досягається більш ніж на 4дб вище наприклад, в супутниковому Кu - діапазоні в порівнянні з аналогічним, стандартним конвертором але без вбудованих діелектричних резонаторів 3, 4. Це дозволило збільшити приймальну потужність відомого супутникового комплексу без збільшення діаметру дзеркала антени в заданому частотному діапазоні. Перший діелектричний резонатор 3 встановлюється по центру уздовж подовжньої осі опромінювача і однією половиною своєї площі знаходиться в металевій частині опромінювача, а іншою - на повітряному просторі, за межами опромінювача, як пояснюється пунктирною лінією на кресленні. Другий діелектричний резонатор 4 встановлюється по центру уздовж подовжньої осі опромінювача, що орієнтується в просторі аналогічно першому і однією половиною своєї площі розміщується в хвилеводному вході конвертора 5, а інший - в хвилеводному переході опромінювача, як пояснюється пунктирною лінією на кресленні.
