Спосіб заміру статичного рівня води в свердловині
Номер патенту: 30741
Опубліковано: 15.12.2000
Автори: Попков Віктор Володимирович, Чорний Анатолій Петрович, Петросов Валерій Альбертович
Формула / Реферат
Спосіб заміру статичного рівня води в свердловині з змонтованою в неї насосною установкою, яка складається з насоса, водопідйомного трубопроводу і обладнання гирла свердловини, що полягає у визначенні його значення по показанням приладу й побічному заміру, який відрізняється тим, що значення статичного рівня визначають, використовуючи показання штатного манометру насосної установки і паспортне значення напору насоса при його нульовій подачі згідно формули:
Hст=H-Нм,
де:
Hст - статичний рівень води в свердловині;
Н - напір насоса, визначений при його нульовій подачі, по паспортній характеристиці;
Нм - показання штатного манометра, змонтованої в свердловині насосної установки, при повністю закритої засувці, установленої на обладнанні гирла свердловини за манометром.
Текст

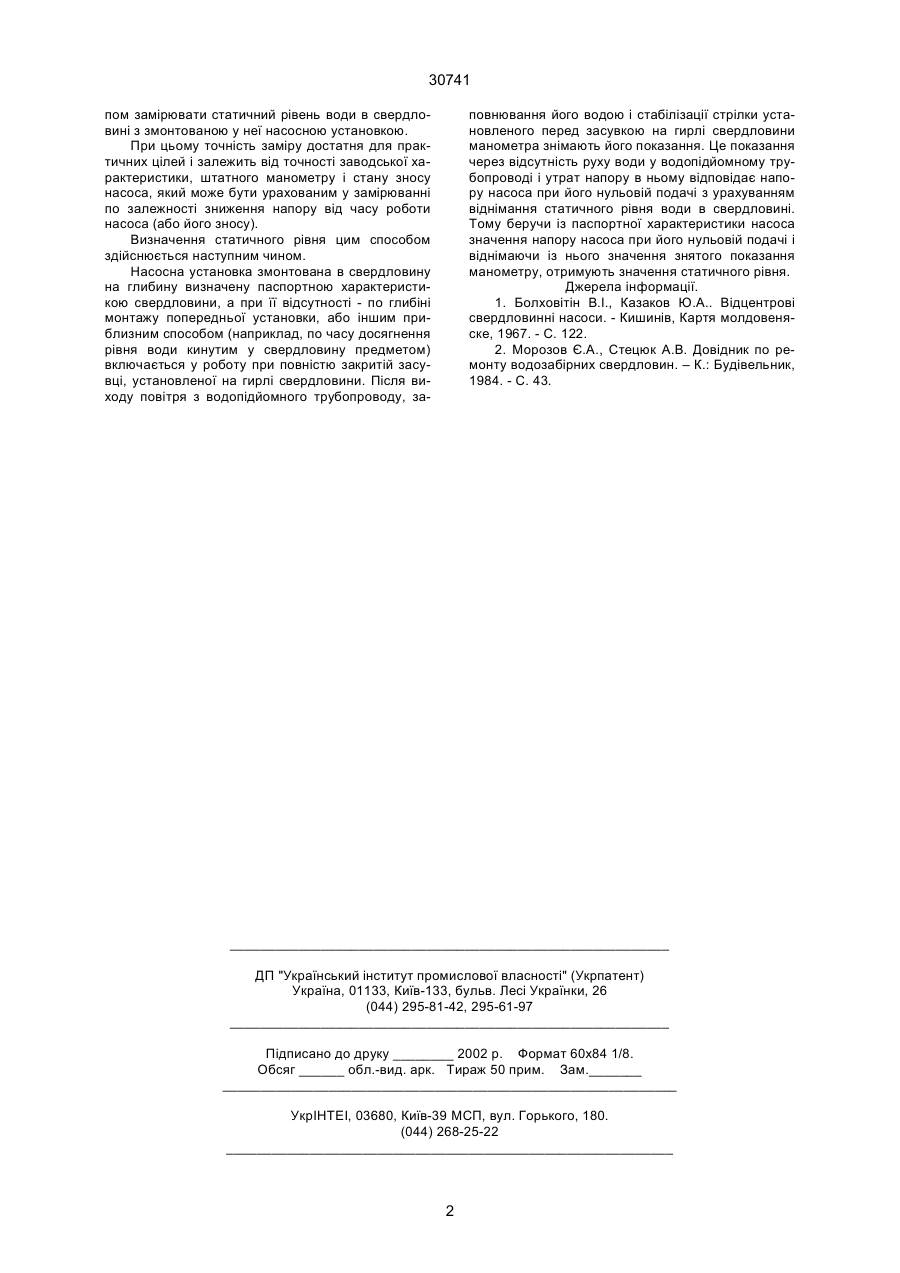

Спосіб заміру статичного рівня води в свердловині з змонтованою в неї насосною установкою, яка складається з насоса, водопідйомного трубопроводу і обладнання гирла свердловини, що полягає у визначенні його значення по показанням 30741 пом замірювати статичний рівень води в свердловині з змонтованою у неї насосною установкою. При цьому точність заміру достатня для практичних цілей і залежить від точності заводської характеристики, штатного манометру і стану зносу насоса, який може бути урахованим у замірюванні по залежності зниження напору від часу роботи насоса (або його зносу). Визначення статичного рівня цим способом здійснюється наступним чином. Насосна установка змонтована в свердловину на глибину визначену паспортною характеристикою свердловини, а при її відсутності - по глибіні монтажу попередньої установки, або іншим приблизним способом (наприклад, по часу досягнення рівня води кинутим у свердловину предметом) включається у роботу при повністю закритій засувці, установленої на гирлі свердловини. Після виходу повітря з водопідйомного трубопроводу, за повнювання його водою і стабілізації стрілки установленого перед засувкою на гирлі свердловини манометра знімають його показання. Це показання через відсутність руху води у водопідйомному трубопроводі і утрат напору в ньому відповідає напору насоса при його нульовій подачі з урахуванням віднімання статичного рівня води в свердловині. Тому беручи із паспортної характеристики насоса значення напору насоса при його нульовій подачі і віднімаючи із нього значення знятого показання манометру, отримують значення статичного рівня. Джерела інформації. 1. Болховітін В.І., Казаков Ю.А.. Відцентрові свердловинні насоси. - Кишинів, Картя молдовеняске, 1967. - С. 122. 2. Морозов Є.А., Стецюк А.В. Довідник по ремонту водозабірних свердловин. – К.: Будівельник, 1984. - С. 43. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod to measure static water level in well
Автори англійськоюChornyi Anatolii Petrovych, Petrosov Valerii Albertovych, Popkov Viktor Volodymyrovych
Назва патенту російськоюСпособ замера статического уровня воды в скважине
Автори російськоюЧерный Анатолий Петрович, Чорный Анатолий Петрович, Петросов Валерий Альбертович, Попков Виктор Владимирович
МПК / Мітки
МПК: F04D 15/00
Мітки: води, статичного, свердловини, заміру, спосіб, рівня
