Сейсмоприймач

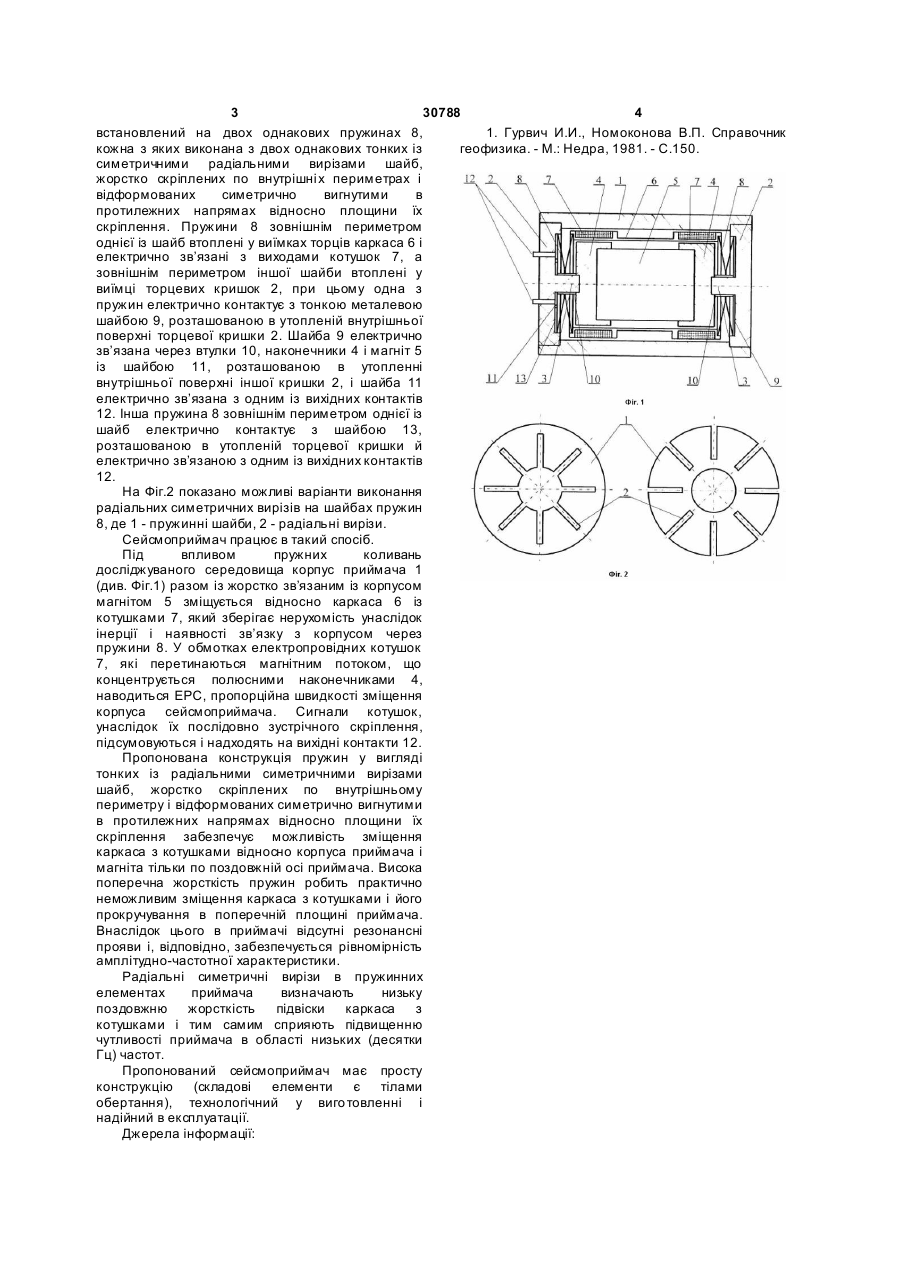

Сейсмоприймач, що містить циліндричний корпус із встановленим у ньому співвісно 3 30788 4 встановлений на двох однакових пружинах 8, 1. Гурвич И.И., Номоконова В.П. Справочник кожна з яких виконана з двох однакових тонких із геофизика. - М.: Недра, 1981. - С.150. симетричними радіальними вирізами шайб, жорстко скріплених по внутрішні х периметрах і відформованих симетрично вигнутими в протилежних напрямах відносно площини їх скріплення. Пружини 8 зовнішнім периметром однієї із шайб втоплені у виїмках торців каркаса 6 і електрично зв’язані з виходами котушок 7, а зовнішнім периметром іншої шайби втоплені у виїмці торцевих кришок 2, при цьому одна з пружин електрично контактує з тонкою металевою шайбою 9, розташованою в утопленій внутрішньої поверхні торцевої кришки 2. Шайба 9 електрично зв’язана через втулки 10, наконечники 4 і магніт 5 із шайбою 11, розташованою в утопленні внутрішньої поверхні іншої кришки 2, і шайба 11 електрично зв’язана з одним із вихідних контактів 12. Інша пружина 8 зовнішнім периметром однієї із шайб електрично контактує з шайбою 13, розташованою в утопленій торцевої кришки й електрично зв’язаною з одним із вихідних контактів 12. На Фіг.2 показано можливі варіанти виконання радіальних симетричних вирізів на шайбах пружин 8, де 1 - пружинні шайби, 2 - радіальні вирізи. Сейсмоприймач працює в такий спосіб. Під впливом пружних коливань досліджуваного середовища корпус приймача 1 (див. Фіг.1) разом із жорстко зв’язаним із корпусом магнітом 5 зміщується відносно каркаса 6 із котушками 7, який зберігає нерухомість унаслідок інерції і наявності зв’язку з корпусом через пружини 8. У обмотках електропровідних котушок 7, які перетинаються магнітним потоком, що концентрується полюсними наконечниками 4, наводиться ЕРС, пропорційна швидкості зміщення корпуса сейсмоприймача. Сигнали котушок, унаслідок їх послідовно зустрічного скріплення, підсумовуються і надходять на вихідні контакти 12. Пропонована конструкція пружин у вигляді тонких із радіальними симетричними вирізами шайб, жорстко скріплених по внутрішньому периметру і відформованих симетрично вигнутими в протилежних напрямах відносно площини їх скріплення забезпечує можливість зміщення каркаса з котушками відносно корпуса приймача і магніта тільки по поздовжній осі приймача. Висока поперечна жорсткість пружин робить практично неможливим зміщення каркаса з котушками і його прокручування в поперечній площині приймача. Внаслідок цього в приймачі відсутні резонансні прояви і, відповідно, забезпечується рівномірність амплітудно-частотної характеристики. Радіальні симетричні вирізи в пружинних елементах приймача визначають низьку поздовжню жорсткість підвіски каркаса з котушками і тим самим сприяють підвищенню чутливості приймача в області низьких (десятки Гц) частот. Пропонований сейсмоприймач має просту конструкцію (складові елементи є тілами обертання), технологічний у виго товленні і надійний в експлуатації. Джерела інформації:
