Електрофільтр

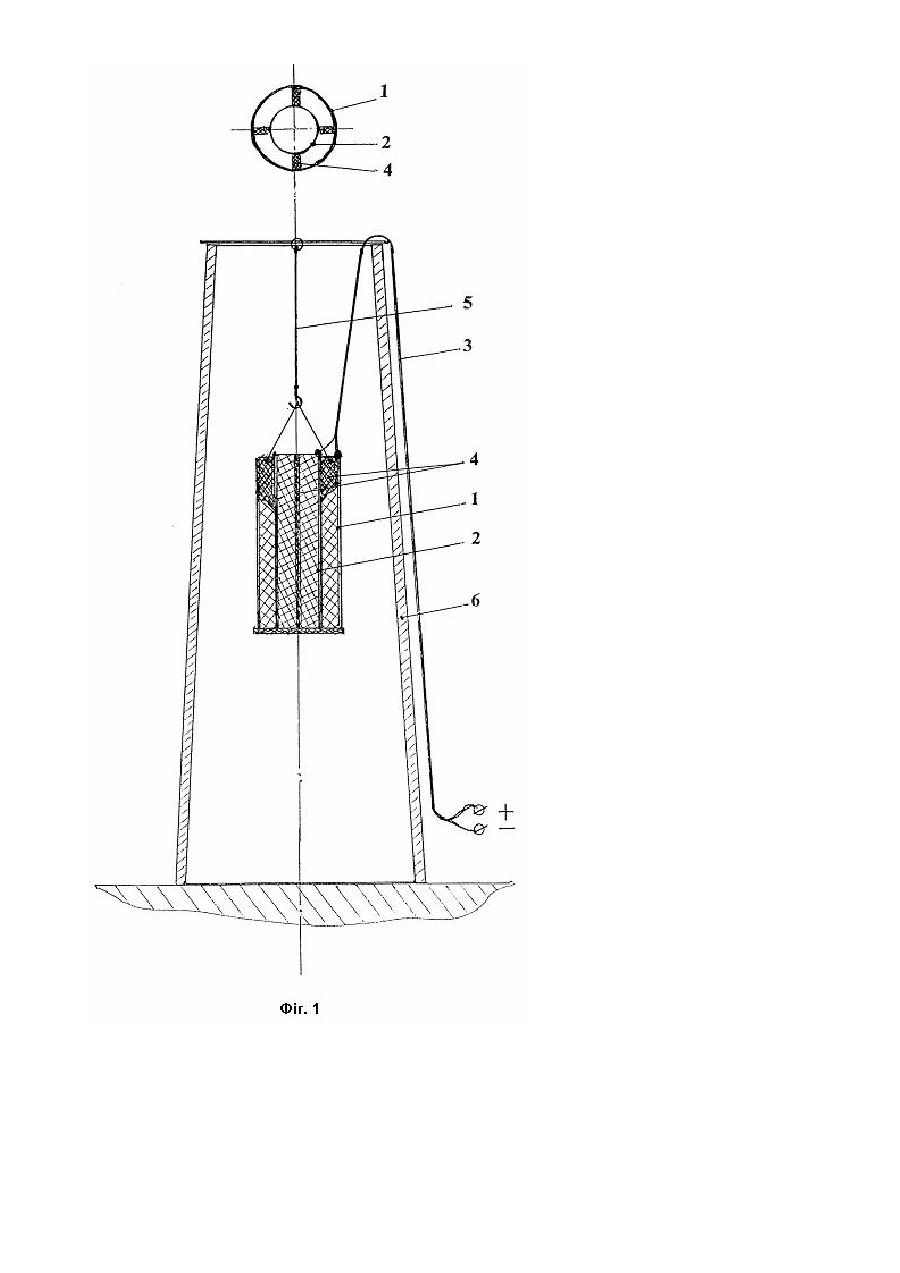

Пропонуюча корисна модель електричного фільтра (ЕФ) відноситься до галузі очістних споруд, призначених для встановлення в трубу та скасування викидів шкідливих речовин в атмосферне повітря на металургічних, химічних або аналогічних підприємствах. Відома споруда, яку можна приняти за аналог - модель ЕФ Джека Франкліна, запропонована в кінці XIX віку. яка утворена із труби з вугіль ними електродами, розташованими вздовж стінки труби двома рядами, спрямованими назустріч один одному всередині труби, які з'єднані з джерелом постійного струму таким чином, що правий ряд має додатну фазу. а лівий ряд - від’ємну. та пристроя для вдування тютюнового диму в трубу, який хутко зникає при вмиканні струму на електроди. Недоліки: дуже велике споживання струму із-за великої відстані між масивними електродами та прямого вмикання їх в мережу електроенергії, від чого ЕФ влаштувався тільки в музеї політехнічного інституту, а не на осередках забруднення повітря. По сутті взаємодії електричних полів з химічними елементами - Посібник для 7 класів Фізика, авт. АВ. Пйоришкін, ізд. "Просвещеніє". Москва 1973 p., ст. 74-77. Дослід Резерфорда, в якому доказано, що деякі химелементи випромінюють заряджені частині, та ст.173-174. Дослід вчених Прьєра та Марії Кюрі - состав радіоактивних випромінювань, де вказано, що деякі частиці радіоактивних елементів заряджені від’ємно, а деякі додатно. По суті йонизації повітря - посібник Електротехніка для солдат і сержантів, АБ. Врублєвський, ізд. Міноборони, Москва1964р. ст. 48-50. Електричний струм в півпровідниках та в газах, де вказано, що йонизація газа (повітря) супроводжується відділеннєм електронів від молекул, при цьому молекули утворюються в додатно заряджені йони. В основу к/м ЕФ поставлена задача - усунути недоліки ЕФ Джека Франкліна, відносно масси ЕФ, в килограммах, до ефекту йонизації повітря всередині труби та скасуванняя викидів шкідливих речовин в атмосферне повітря. Поставлена задача вирішується шляхом впровадження висячих електродів коаксиального типу всередині цеглевої труби. Тобто, один вугільний електрод циліндричної форми з меншим діаметром встановлюється всередину другого електрода циліндричної форми більшого діаметру, між ними встановлюються ізоляційні пластини, призначені для захисту від короткого зімкнення, до яких прив'язується трос, призначений для тримання висячих електродів на вису всередині труби по центру, відносно діаметра та висоти труби. До електродів приєднується двожильний кабель. який з’єднує електроди з джерелом постійного струму, відносно від’ємної та додатної фази. Зазор між коаксиальними електродами визначається таким, при якому з'являється легке гудіння магнітного поля, яке утворюється за рахунок відповідної відстані між електричними полями додатного та від'ємного електрода. Зменшення маси коаксиальних електродів вирішується за рахунок використання металевої сітки в якості електродів, дріт якої має оболонку із вугільної суміші. Тобто, на металеву сітку, обернуту до форми циліндру, наноситься суміш із вугільного пилу та лаку, потім нагрівається до температури 600°С. від чого лак випаровується, а вуглева фракція спекається. Таким чином, утворюються вугільні електроди коаксиального типу. маса яких в десятки разів менше ніж маса цільнотілих вугільних електродів, але оболонка із вугільної суміші повинна бути багатослойна. Фіг.1 Принципово-монтажна схема електричного фільтра ЕФ. ЕФ містить вугільні електроди 1 і 2 коаксиального типу, кабель 3. який з’єднує електроди з джерелом постійного струму, ізоляторні пластини 4, призначені для захисту електродів від короткого зімкнення, до яких привязан трос 5, призначений для тримання висячих електродів всередині цеглової труби 6. Зазор між електродами 1 і 2 визначається таким чином, при якому з’являється легке гудіння магнітного поля. Робота ЕФ. При вмиканні постійного струму на коаксиальні вугільні електроди 1 і 2 різної полярності, на електроді 1 збуджується електричне поле додатної полярності, на електроді 2 - електричне поле від’ємної полярності або навпаки. За рахунок відповідного зазору між електродами заявляється легке гудіння магнітного поля, яке утворюється від взаємодії електричних полів і яке впливає на рухуюче кріз електроди повітря (дим) всередині цеглової труби. Від чого повітря йонизується. в результаті частиці з від’ємними зарядами притягаються к додатним електродам, частиці з додатними зарядами - к від'ємним та спекаються на їх поверхні. Техрезультат: 1.Проведені досліди з ЕФ на відводі з труби мартенівської печі показали. що до 80% химічного бруду спекається на вугільних електродах, в тому числі (теоретично) радіоактивні елементи. 2. Для живлення ЕФ пропонується Статичний генератор саможивильний по // патенту України № 26261, авт. Кугушов, за рахунок чого ЕФ відсторонюється від мережі електроенергії, тобто споживання електроенергії ЕФ рівно нулю. Замість металевої сітки можна використовувати жесть дешевих марок, а замість вугільної суміші можна впроваджувати графітові або феритові суміші.
