Привід голководія швейної машини
Номер патенту: 35945
Опубліковано: 10.10.2008
Автори: Капустенський Петро Гнатович, Манзюк Едуард Андрійович
Формула / Реферат
Привід голководія швейної машини, що містить встановлений на головному валу машини кривошип і шатун, який зв'язаний з кривошипом та голководієм пристроєм для обмеження величини переміщення шатуна, який має трубчасту напрямну та обмежувальні бортики, фіксатор, голководій зв'язаний з механізмом зупинки швейної машини за допомогою магніту, який відрізняється тим, що фіксатори розташовані на пружинах, які розклинюються підпружиненою втулкою, що зафіксована на голководієві.
Текст

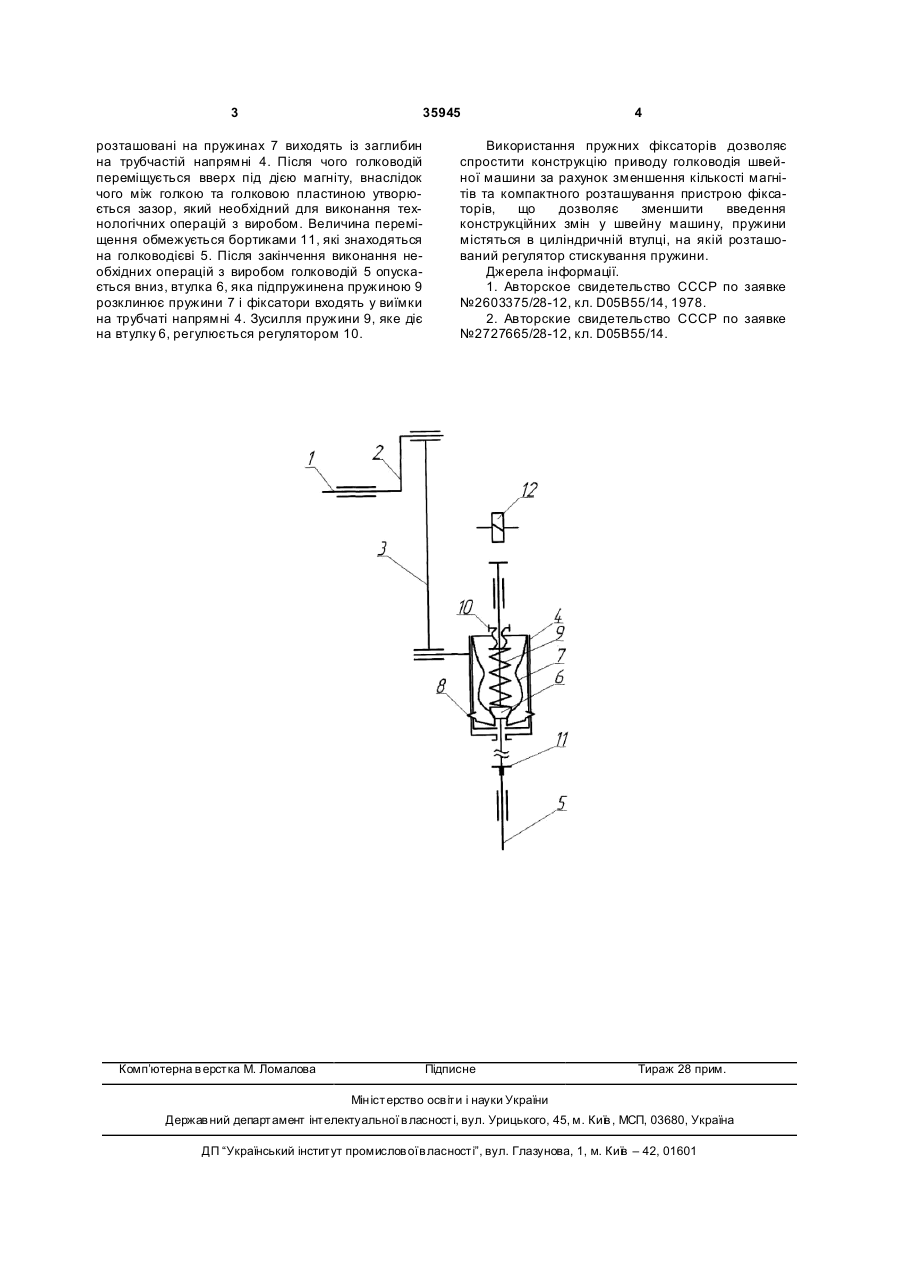

Привід голководія швейної машини, що містить встановлений на головному валу машини 3 35945 розташовані на пружинах 7 виходять із заглибин на трубчастій напрямні 4. Після чого голководій переміщується вверх під дією магніту, внаслідок чого між голкою та голковою пластиною утворюється зазор, який необхідний для виконання технологічних операцій з виробом. Величина переміщення обмежується бортиками 11, які знаходяться на голководієві 5. Після закінчення виконання необхідних операцій з виробом голководій 5 опускається вниз, втулка 6, яка підпружинена пружиною 9 розклинює пружини 7 і фіксатори входять у виїмки на трубчаті напрямні 4. Зусилля пружини 9, яке діє на втулку 6, регулюється регулятором 10. Комп’ютерна в ерстка М. Ломалова 4 Використання пружних фіксаторів дозволяє спростити конструкцію приводу голководія швейної машини за рахунок зменшення кількості магнітів та компактного розташування пристрою фіксаторів, що дозволяє зменшити введення конструкційних змін у швейну машину, пружини містяться в циліндричній втулці, на якій розташований регулятор стискування пружини. Джерела інформації. 1. Авторское свидетельство СССР по заявке №2603375/28-12, кл. D05B55/14, 1978. 2. Авторские свидетельство СССР по заявке №2727665/28-12, кл. D05В55/14. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDrive of needle bar of sewing machine
Автори англійськоюManzuik Eduard Andriiovych, Kapustenskyi Petro Hnatovych
Назва патенту російськоюПривод игловодителя швейной машины
Автори російськоюМанзюк Эдуард Андреевич, Капустенский Петр Игнатьевич
МПК / Мітки
МПК: D05B 55/00
Мітки: машини, голководія, привід, швейної
Код посилання
<a href="https://ua.patents.su/2-35945-privid-golkovodiya-shvejjno-mashini.html" target="_blank" rel="follow" title="База патентів України">Привід голководія швейної машини</a>
Привід голковода швейної машини
Номер патенту: 28832
Опубліковано: 25.12.2007
Автори: Капустентський Петро Гнатович, Лісевич Світлана Петрівна, Манзюк Едуард Андрійович
МПК: D05B 69/00
Мітки: голковода, швейної, машини, привід
Формула / Реферат:
Привід голковода швейної машини, який містить встановлений на головному валу машини кривошип, шатун та голковід, який відрізняється тим, що шатун з’єднаний з трубчатою напрямною, в отвори якої входять фіксатори, з'єднані з ланками, які з’єднані з голководом, що підпружинений пружиною з регулятором її жорсткості.
Притискна лапка швейної машини
Номер патенту: 35918
Опубліковано: 10.10.2008
Автори: Капустенський Петро Гнатович, Манзюк Едуард Андрійович
МПК: D05B 29/00
Мітки: швейної, лапка, притискна, машини
Формула / Реферат:
Притискна лапка швейної машини, яка містить підошву, в корпусі якої знаходяться ролики, яка відрізняється тим, що виступи з обох сторін ролика з'єднуються з фіксатором, який через сегментне рухоме спряження з'єднується з пружиною, що закріплена на корпусі підошви.
Притискна лапка швейної машини
Номер патенту: 35941
Опубліковано: 10.10.2008
Автори: Манзюк Едуард Андрійович, Капустенський Петро Гнатович
МПК: D05B 29/00
Мітки: притискна, машини, лапка, швейної
Формула / Реферат:
Притискна лапка швейної машини, що включає підошву, в корпусі якої розміщені ролики, яка відрізняється тим, що один виступ роликів підпружинений до корпусу підошви, а поперек підошви розміщена парна система роликів.
Притискна лапка швейної машини
Номер патенту: 35917
Опубліковано: 10.10.2008
Автори: Капустенський Петро Гнатович, Манзюк Едуард Андрійович
МПК: D05B 29/00
Мітки: швейної, притискна, машини, лапка
Формула / Реферат:
Притискна лапка швейної машини, яка включає стійку, до якої приєднана підошва, в корпусі якої знаходяться ролики, яка відрізняється тим, що пара роликів з'єднана з фіксатором, який через рухоме сегментне спряження з'єднаний з пластинчатою пружиною, що закріплена на корпусі підошви.
Пулерний механізм для швейної машини
Номер патенту: 56013
Опубліковано: 15.04.2003
Автори: Мостіпан Олександр Михайлович, Щербань Юрій Юрійович
МПК: D05B 27/00
Мітки: пулерний, машини, механізм, швейної
Формула / Реферат:
Пулерний механізм для швейної машини містить перший вал, з'єднаний з напрямними, закріпленими на пристрої для підйому і опускання ролика, закріпленого на першому валу між напрямними, а також ведучий шків, з'єднаний з веденим шківом за допомогою паса, який відрізняється тим, що він оснащений гвинтом, з'єднаним з гайкою, закріпленою на другому валу, на кінці якого закріплена конічна зубчаста шестірня, з'єднана з конічним зубчастим колесом, яке...
