Дротоцвяховий автомат
Номер патенту: 37297
Опубліковано: 25.11.2008
Автори: Роганов Лев Леонідович, Косяков Володимир Володимирович, Роганов Максим Львович, Василишин Сергій Афонович
Формула / Реферат
Дротоцвяховий автомат, що містить двигун з приводом, встановлений у станині колінчастий вал з противагами, що зв'язаний шатуном з повзуном, на якому розміщений висадний пуансон, який контактує з механізмами, які забезпечують технічний процес формування цвяхів (механізми відбивання, обрізання-гострення, подачі, висаджування цвяхів) і кінематично, за допомогою механічних пристроїв, зв'язані з колінчастим валом, який відрізняється тим, що на колінчастий вал встановлені кулачки з профілем по діаграмі роботи механізмів автомата, які контактують з штоками гідроциліндрів, що гідролініями зв'язані з гідроциліндрами переміщення механізмів та виконання маніпуляцій, необхідних для штампування цвяхів.
Текст

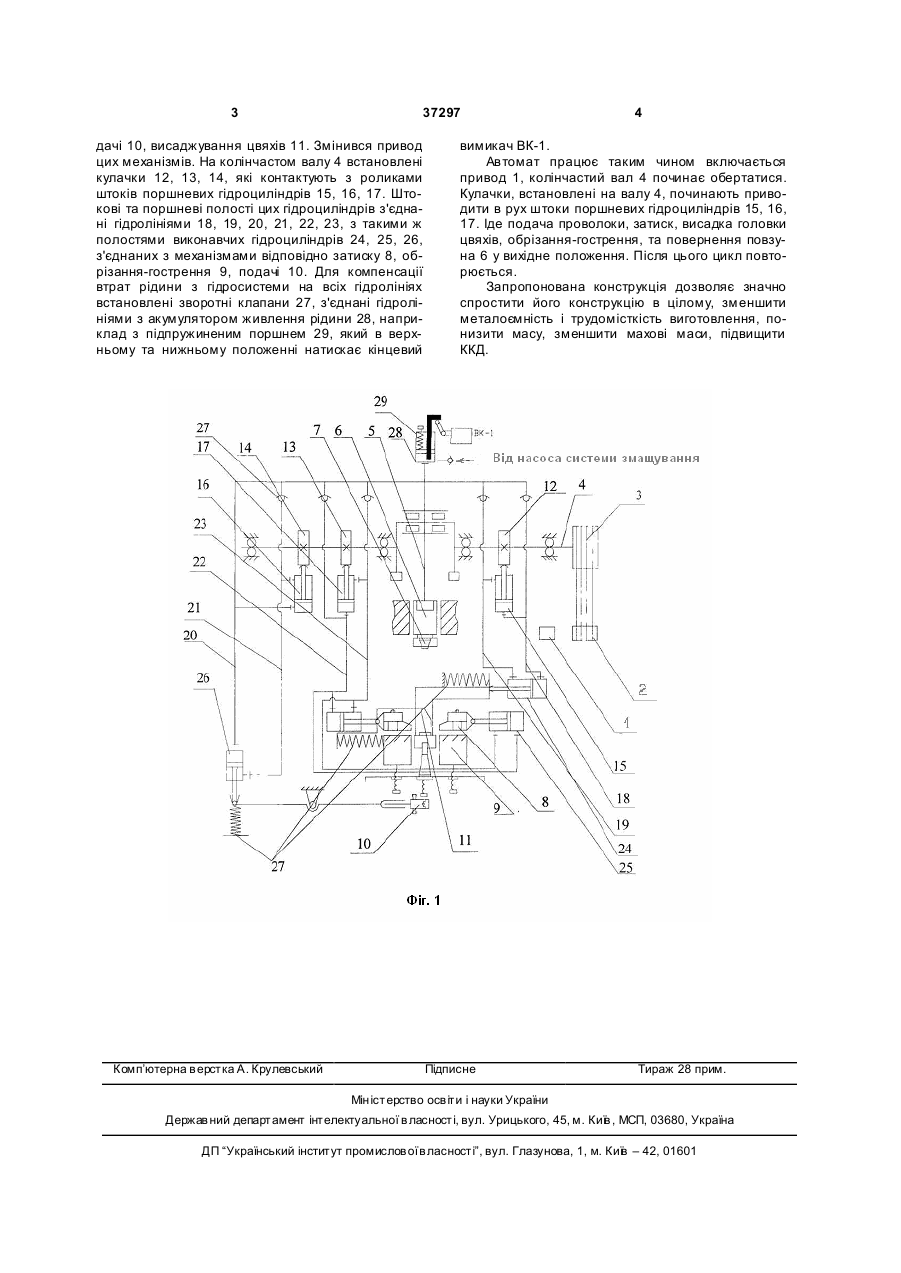

Дротоцвяховий автомат, що містить двигун з приводом, встановлений у станині колінчастий вал з противагами, що зв'язаний шатуном з повзуном, 3 37297 дачі 10, висаджування цвяхів 11. Змінився привод цих механізмів. На колінчастом валу 4 встановлені кулачки 12, 13, 14, які контактують з роликами штоків поршневих гідроциліндрів 15, 16, 17. Штокові та поршневі полості цих гідроциліндрів з'єднані гідролініями 18, 19, 20, 21, 22, 23, з такими ж полостями виконавчих гідроциліндрів 24, 25, 26, з'єднаних з механізмами відповідно затиску 8, обрізання-гострення 9, подачі 10. Для компенсації втрат рідини з гідросистеми на всіх гідролініях встановлені зворотні клапани 27, з'єднані гідролініями з акумулятором живлення рідини 28, наприклад з підпружиненим поршнем 29, який в верхньому та нижньому положенні натискає кінцевий Комп’ютерна в ерстка А. Крулевський 4 вимикач ВК-1. Автомат працює таким чином включається привод 1, колінчастий вал 4 починає обертатися. Кулачки, встановлені на валу 4, починають приводити в рух штоки поршневих гідроциліндрів 15, 16, 17. Іде подача проволоки, затиск, висадка головки цвяхів, обрізання-гострення, та повернення повзуна 6 у вихідне положення. Після цього цикл повторюється. Запропонована конструкція дозволяє значно спростити його конструкцію в цілому, зменшити металоємність і трудомісткість виготовлення, понизити масу, зменшити махові маси, підвищити ККД. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWire-nail machine
Автори англійськоюRohanov Lev Leonidovych, Vasylishyn Serhii Afonovych, Rohanov Maksym Lvovych, Kosiakov Volodymyr Volodymyrovych
Назва патенту російськоюПроволочно-гвоздильный автомат
Автори російськоюРоганов Лев Леонидович, Васылишин Сергей Афонович, Роганов Максим Львович, Косяков Владимир Владимирович
МПК / Мітки
Мітки: дротоцвяховий, автомат
