Пристрій для вимірювання температури рухомої поверхні
Формула / Реферат
Пристрій для вимірювання температури рухомої поверхні, що включає встановлений з можливістю обертання круглий валик, з розміщеними по колу термопарами, підключеними до вимірювального пристрою через контактні суцільні і розрізні кільця, щітки і притискні валики, який відрізняється тим, що круглий валик виконаний у формі тонкостінної циліндричної оболонки із матеріалу з високим коефіцієнтом теплопровідності, а робочі спаї термопар закріплені на його внутрішній поверхні.
Текст

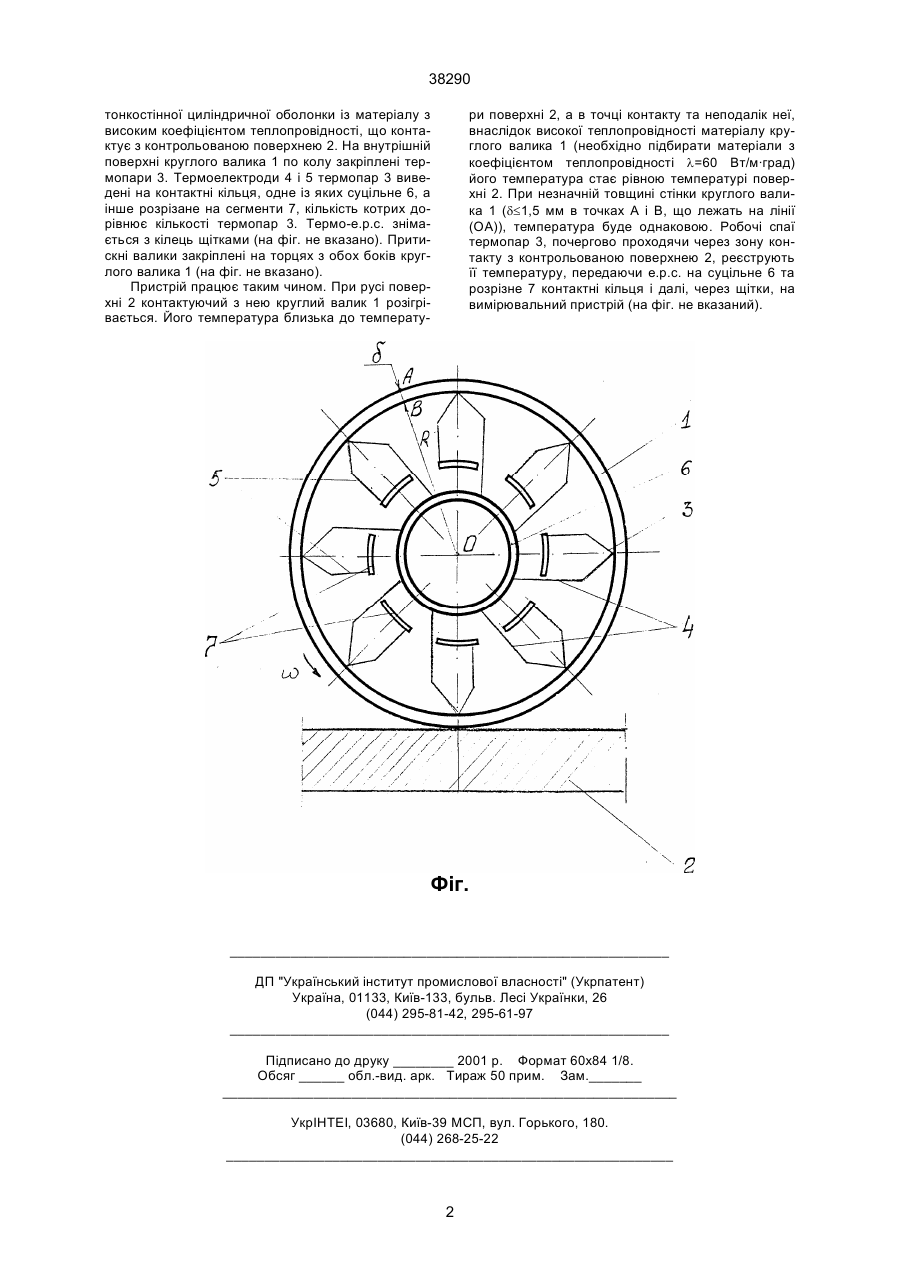

Пристрій для вимірювання температури рухомої поверхні, що включає встановлений з можли 38290 тонкостінної циліндричної оболонки із матеріалу з високим коефіцієнтом теплопровідності, що контактує з контрольованою поверхнею 2. На внутрішній поверхні круглого валика 1 по колу закріплені термопари 3. Термоелектроди 4 і 5 термопар 3 виведені на контактні кільця, одне із яких суцільне 6, а інше розрізане на сегменти 7, кількість котрих дорівнює кількості термопар 3. Термо-е.р.с. знімається з кілець щітками (на фіг. не вказано). Притискні валики закріплені на торцях з обох боків круглого валика 1 (на фіг. не вказано). Пристрій працює таким чином. При русі поверхні 2 контактуючий з нею круглий валик 1 розігрівається. Його температура близька до температу ри поверхні 2, а в точці контакту та неподалік неї, внаслідок високої теплопровідності матеріалу круглого валика 1 (необхідно підбирати матеріали з коефіцієнтом теплопровідності l=60 Вт/м·град) його температура стає рівною температурі поверхні 2. При незначній товщині стінки круглого валика 1 (d£1,5 мм в точках А і В, що лежать на лінії (ОА)), температура буде однаковою. Робочі спаї термопар 3, почергово проходячи через зону контакту з контрольованою поверхнею 2, реєструють її температуру, передаючи е.р.с. на суцільне 6 та розрізне 7 контактні кільця і далі, через щітки, на вимірювальний пристрій (на фіг. не вказаний). Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Автори англійськоюVankevych Petro Ivanovych
Автори російськоюВанкевич Петр Иванович
МПК / Мітки
МПК: G01K 13/00
Мітки: температури, пристрій, вимірювання, рухомої, поверхні
