Ливарний сплав на основі магнію

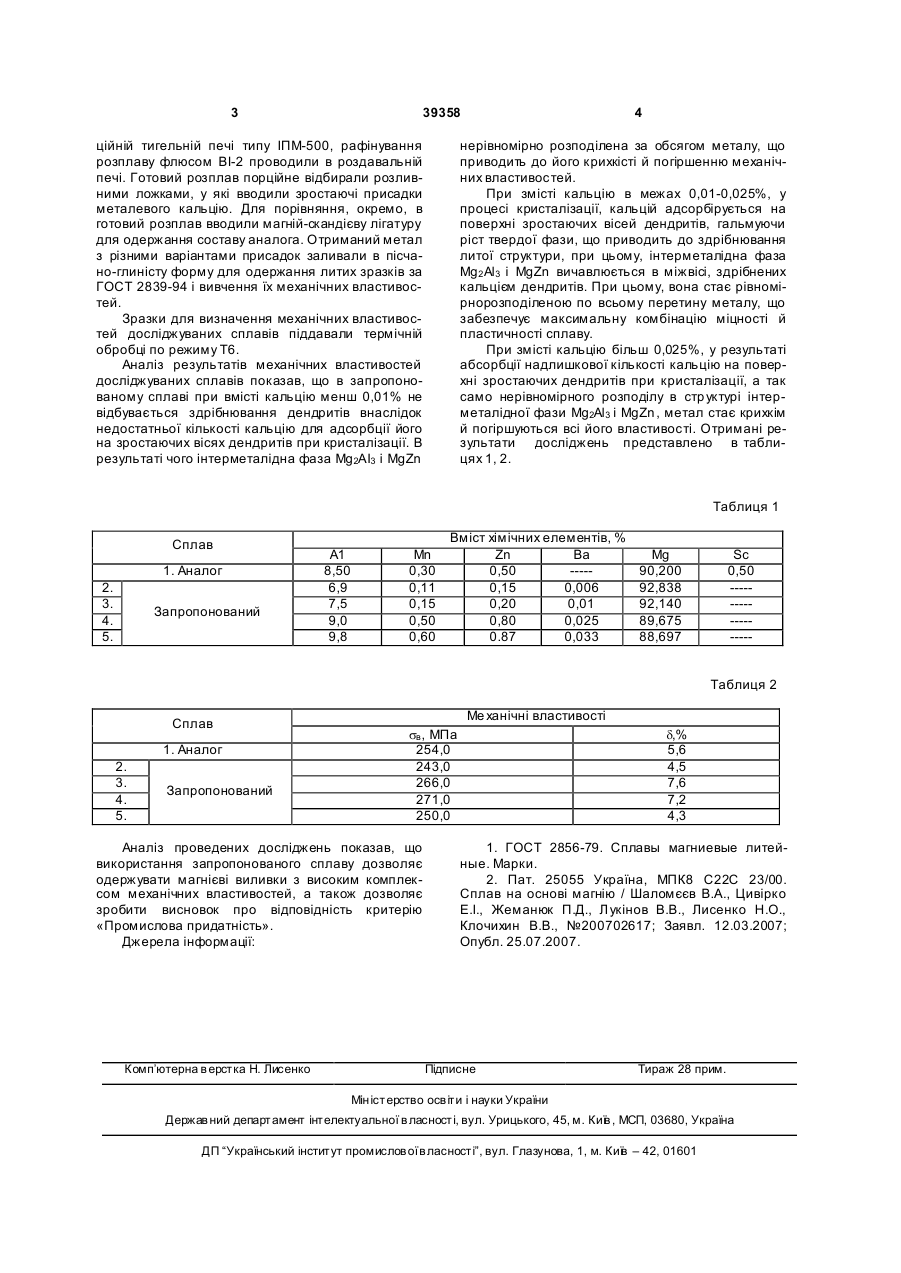

Сплав на основі магнію, що містить алюміній, марганець, цинк, кальцій, при наступному співвідношенні компонентів, мас. % : алюміній 7,5-9,0 марганець 0,15-0,5 цинк 0,2-0,8 кальцій 0,01-0,025 магній решта. (19) (21) u200810716 (22) 28.08.2008 (24) 25.02.2009 (46) 25.02.2009, Бюл.№ 4, 2009 р. (72) ШАЛОМЄЄВ ВАДИМ АНАТОЛІЙОВИЧ, U A, ЦИВІРКО ЕДУАРД ІВАНОВИЧ, UA, ЛУКІНОВ ВОЛОДИМИР ВОЛОДИ МИРОВИЧ, U A, ЛИСЕНКО НАТАЛІЯ ОЛЕКСІЇВН А, UA, ПАРХОМЕНКО АНДРІЙ ВАЛЕНТИНОВИЧ, U A 3 39358 ційній тигельній печі типу ІПМ-500, рафінування розплаву флюсом ВІ-2 проводили в роздавальній печі. Готовий розплав порційне відбирали розливними ложками, у які вводили зростаючі присадки металевого кальцію. Для порівняння, окремо, в готовий розплав вводили магній-скандієву лігатуру для одержання составу аналога. Отриманий метал з різними варіантами присадок заливали в пісчано-глиністу форму для одержання литих зразків за ГОСТ 2839-94 і вивчення їх механічних властивостей. Зразки для визначення механічних властивостей досліджуваних сплавів піддавали термічній обробці по режиму Т6. Аналіз результатів механічних властивостей досліджуваних сплавів показав, що в запропонованому сплаві при вмісті кальцію менш 0,01% не відбувається здрібнювання дендритів внаслідок недостатньої кількості кальцію для адсорбції його на зростаючих вісях дендритів при кристалізації. В результаті чого інтерметалідна фаза Мg2АІ3 і MgZn 4 нерівномірно розподілена за обсягом металу, що приводить до його крихкісті й погіршенню механічних властивостей. При змісті кальцію в межах 0,01-0,025%, у процесі кристалізації, кальцій адсорбірується на поверхні зростаючих вісей дендритів, гальмуючи ріст твердої фази, що приводить до здрібнювання литої структури, при цьому, інтерметалідна фаза Mg2 Al3 і MgZn вичавлюється в міжвісі, здрібнених кальцієм дендритів. При цьому, вона стає рівномірнорозподіленою по всьому перетину металу, що забезпечує максимальну комбінацію міцності й пластичності сплаву. При змісті кальцію більш 0,025%, у результаті абсорбції надлишкової кількості кальцію на поверхні зростаючих дендритів при кристалізації, а так само нерівномірного розподілу в стр уктурі інтерметалідної фази Mg2Al3 і MgZn , метал стає крихкім й погіршуються всі його властивості. Отримані результати досліджень представлено в таблицях 1, 2. Таблиця 1 Сплав 1. Аналог 2. 3. 4. 5. Запропонований А1 8,50 6,9 7,5 9,0 9,8 Mn 0,30 0,11 0,15 0,50 0,60 Вміст хімічних елементів, % Zn Ba 0,50 ----0,15 0,006 0,20 0,01 0,80 0,025 0.87 0,033 Mg 90,200 92,838 92,140 89,675 88,697 Sc 0,50 ----------------Таблиця 2 Сплав 1. Аналог 2. 3. 4. 5. Запропонований Ме ханічні властивості sв , МПа 254,0 243,0 266,0 271,0 250,0 Аналіз проведених досліджень показав, що використання запропонованого сплаву дозволяє одержувати магнієві виливки з високим комплексом механічних властивостей, а також дозволяє зробити висновок про відповідність критерію «Промислова придатність». Джерела інформації: Комп’ютерна в ерстка Н. Лисенко d,% 5,6 4,5 7,6 7,2 4,3 1. ГОСТ 2856-79. Сплавы магниевые литейные. Марки. 2. Пат. 25055 Україна, МПК8 С22С 23/00. Сплав на основі магнію / Шаломєєв В.А., Цивірко E.I., Жеманюк П.Д., Лукінов В.В., Лисенко Н.О., Клочихин В.В., №200702617; Заявл. 12.03.2007; Опубл. 25.07.2007. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
