Картоплекопач

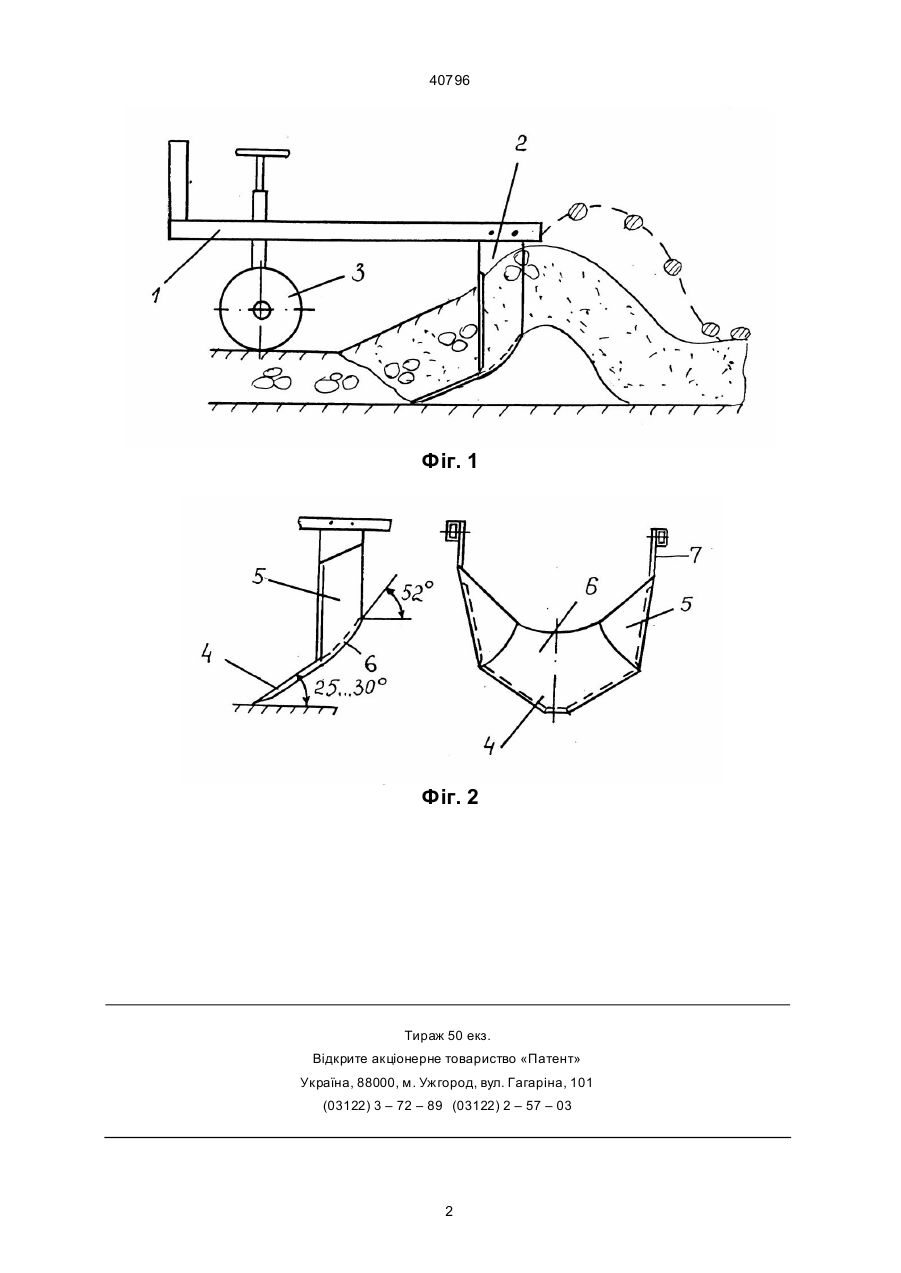

1. Картоплекопач, що складається з рамки з замком автозчепу, пасивних лемешів, основних і каскадних елеваторів та опорних коліс, який відрізняється тим, що леміш U-подібної форми має передній ніж, бокові ножі, криволінійне днище, боковини. 2. Картоплекопач по п. 1, який відрізняється тим, що бокові ножі розташовані під кутом зсуву в бік звуження днища, кінцева частина якого нахилена під кутом 52°. Ю (13) 40796 (11) UA звуження днища, кінцева частина якого нахилена під кутом 52 °. На фіг.1 зображен запропонований картоплекопач, вид збоку; на фіг.2 - леміш U-подібної форми. Картоплекопач складається з рами 1, на якій розташован лемеш 2 U-подібної форми, опорне колесо 3. Лемеш U-подібної форми має передній ніж 4, бокові ножі 5, криволінійне днище 6, боковини 7. Бокові ножі 5 нахилені під кутом до вертикалі і розташова ні під кутом здвигу в бік звуження днища 6. Кінцева частина днища 6 нахилена під кутом 52 о. Регулювання глибини викопки картоплі здійснюється опорним колесом 3. Працює картоплекопач наступ ним чином. Опорним колесом З регулюється глибина копання картоплі. В процесі роботи картоплекопача передній ніж 4, бокові ножі 5 розпушують грунт за рахунок різання його у дво х площинах з послідуючим рухом грунту між боковими ножами в зону звуження, де грунт додатково розпушується, при цьому картопля у розпушеному грун ті на криволінійному днищі 6 витискується на денну поверхню полю без грун ту силами, які виникають за рахунок зони звуження між боковими ножами 5, що покращує якість викопки картоплі. (19) Винахід відноситься до сільськогосподарської техніки, зокрема до картоплекопачів. Відомі картоплекопачі, що мають раму з замком автозчепу, пасивні лемеші, основний і каскадний елеватори, опорні колеса (В.Ю.Комаристов, М.М.Петренко, М.М.Косінов. Сільськогосподарські машини. Київ, "Урожай", 1996.-С. 230 - 231). Недоліком цього картоплекопача є низька якість викопки картоплі, маленька швидкість руху, так як пасивні леміші підрізають шар грун ту з гніздом картоплі і транспортують їх по поверхні леміша до основних і каскадних елеваторів, де грунт сепарується, а картопля після елеваторів падає наниз на поверхню полю, що дає утрату картоплі та її травмування. Крім того, процес викопки енергоємкий, картоплекопачі мають значну масу. Ме тою винаходу є підви щення якості викопки картоплі, зниження енергоємкості процесу і маси картоплекопача за рахунок використання лемеша U-подібної форми, який розпушує гр унт бі ля гнізда картоплі та виносе картоплю на денну поверхню полю без грунту, що доз воляє проводити збирання картоплі без сепаруючих елеваторів. Це досягається тим, що лемеш має U-подібну форму й складається з переднього та бокових ножей, криволі нійного днища, бо ковин, бокові ножі котрих розташова ні під кутом зсуву в бік А ____________________ 40796 Фіг. 1 Фіг. 2 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 2
