Водяна опалювальна система
Номер патенту: 43046
Опубліковано: 27.07.2009
Автори: Левкевич Костянтин Юрійович, Гевко Роман Богданович, Никеруй Юрій Степанович, Ткаченко Ігор Григорович, Гевко Богдан Романович
Формула / Реферат
Водяна опалювальна система, що містить котел з водонагрівачем, газорозподільною апаратурою та терморегулювальними приладами, димоходи, напірний бак, насос, з'єднаний з водяними трубопроводами та радіаторами опалення, яка відрізняється тим, що водяні трубопроводи під'єднані до додаткового водяного нагрівача, який вмонтовано у верхній частині топки каміна або печі твердого палива.
Текст

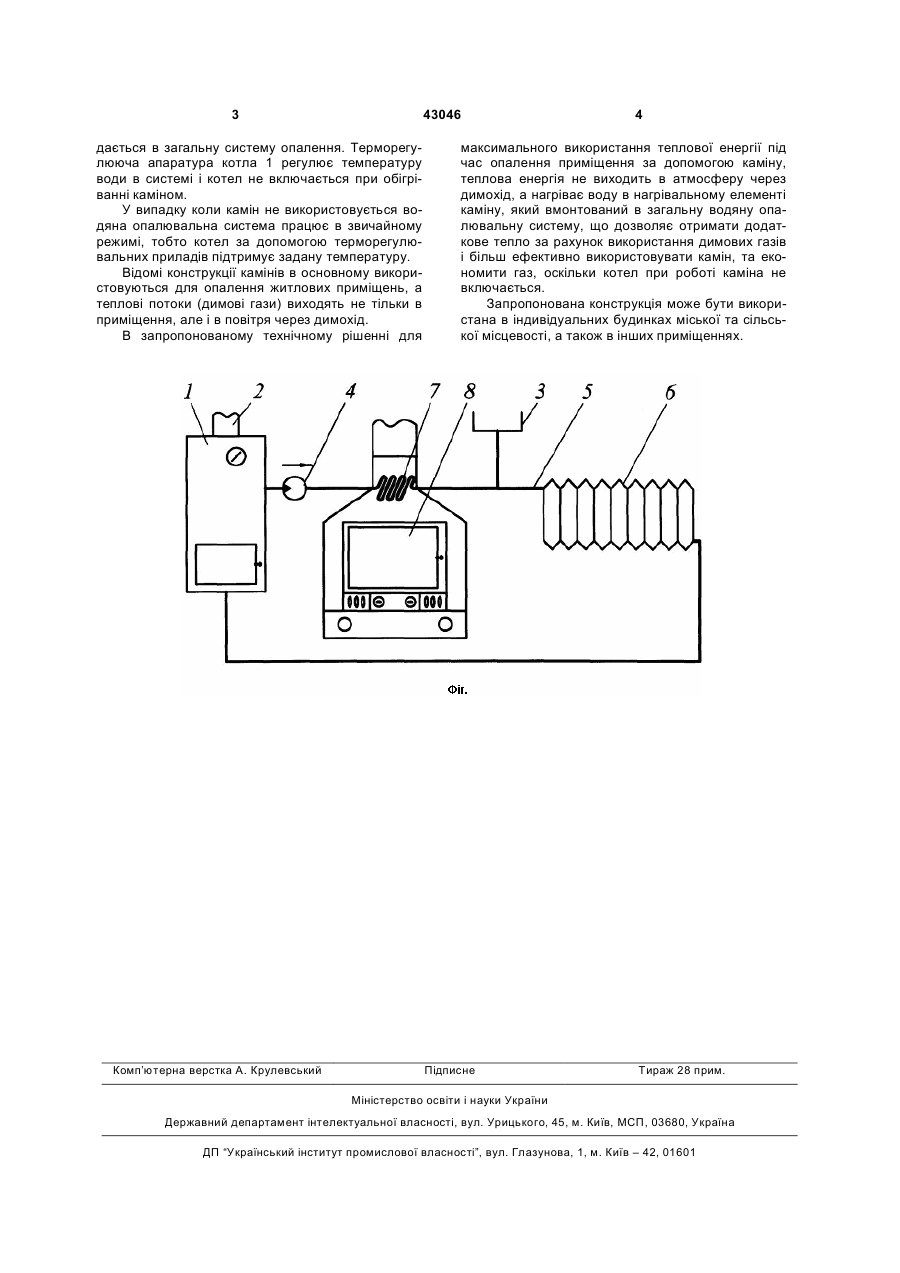

Водяна опалювальна система, що містить котел з водонагрівачем, газорозподільною апаратурою та терморегулювальними приладами, димоходи, напірний бак, насос, з'єднаний з водяними трубопроводами та радіаторами опалення, яка відрізняється тим, що водяні трубопроводи під'єднані до додаткового водяного нагрівача, який вмонтовано у верхній частині топки каміна або печі твердого палива. (19) (21) u200902999 (22) 30.03.2009 (24) 27.07.2009 (46) 27.07.2009, Бюл.№ 14, 2009 р. (72) ГЕВКО РОМАН БОГДАНОВИЧ, ГЕВКО БОГДАН РОМАНОВИЧ, ТКАЧЕНКО ІГОР ГРИГОРОВИЧ, НИКЕРУЙ ЮРІЙ СТЕПАНОВИЧ, ЛЕВКЕВИЧ КОСТЯНТИН ЮРІЙОВИЧ (73) ГЕВКО РОМАН БОГДАНОВИЧ, ГЕВКО БОГДАН РОМАНОВИЧ, ТКАЧЕНКО ІГОР ГРИГОРОВИЧ, НИКЕРУЙ ЮРІЙ СТЕПАНОВИЧ, ЛЕВКЕВИЧ 3 43046 дається в загальну систему опалення. Терморегулююча апаратура котла 1 регулює температуру води в системі і котел не включається при обігріванні каміном. У випадку коли камін не використовується водяна опалювальна система працює в звичайному режимі, тобто котел за допомогою терморегулювальних приладів підтримує задану температуру. Відомі конструкції камінів в основному використовуються для опалення житлових приміщень, а теплові потоки (димові гази) виходять не тільки в приміщення, але і в повітря через димохід. В запропонованому технічному рішенні для Комп’ютерна верстка А. Крулевський 4 максимального використання теплової енергії під час опалення приміщення за допомогою каміну, теплова енергія не виходить в атмосферу через димохід, а нагріває воду в нагрівальному елементі каміну, який вмонтований в загальну водяну опалювальну систему, що дозволяє отримати додаткове тепло за рахунок використання димових газів і більш ефективно використовувати камін, та економити газ, оскільки котел при роботі каміна не включається. Запропонована конструкція може бути використана в індивідуальних будинках міської та сільської місцевості, а також в інших приміщеннях. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWater heating system
Автори англійськоюHevko Roman Bohdanovych, Hevko Bohdan Romanovych, Tkachenko Ihor Hryhorovych, Nykerui Yurii Stepanovych, Levkevych Kostiantyn Yuriiovych
Назва патенту російськоюВодяная отопительная система
Автори російськоюГевко Роман Богданович, Гевко Богдан Романович, Ткаченко Игорь Григорьевич, Никеруй Юрий Степанович, Левкевич Константин Юрьевич
МПК / Мітки
МПК: F24B 1/00
Мітки: опалювальна, водяна, система
