Пристрій для магнітотерапевтичного масажу

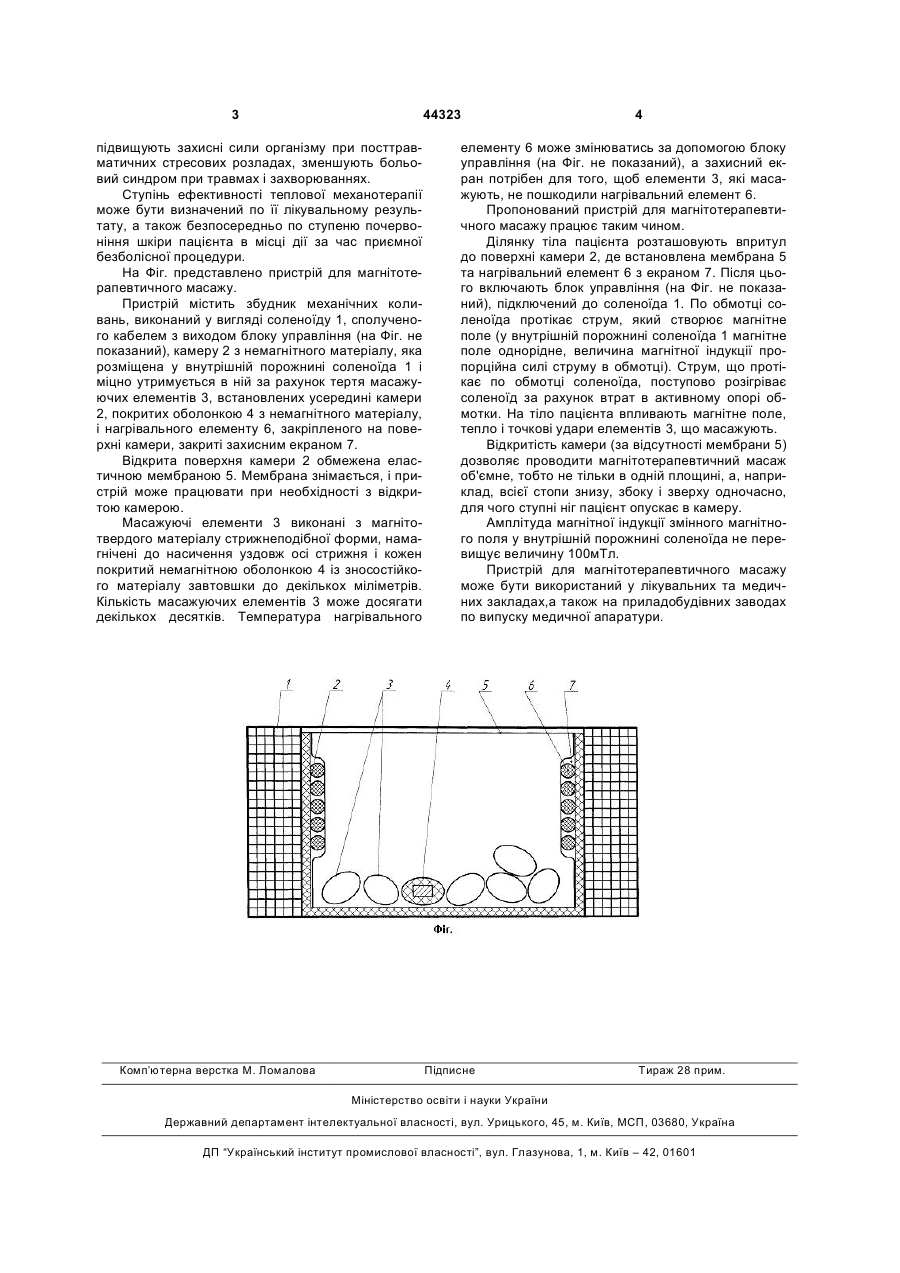

Пристрій для магнітотерапевтичного масажу, що містить збудник механічних коливань у вигляді соленоїда, розташовану всередині соленоїда камеру з немагнітного матеріалу та елементи, що масажують, з намагніченого до насиченості магнітотвердого матеріалу, кожен з яких покритий оболонкою з немагнітного матеріалу, який відрізняється тим, що він містить нагрівальний елемент з захисним екраном, який розташований всередині камери. (19) (21) u200905446 (22) 29.05.2009 (24) 25.09.2009 (46) 25.09.2009, Бюл.№ 18, 2009 р. (72) ОСАДЧИЙ ОЛЕКСАНДР ВАСИЛЬОВИЧ, МАТВЄЄВА ТЕТЯНА ОЛЕКСАНДРІВНА (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 3 44323 підвищують захисні сили організму при посттравматичних стресових розладах, зменшують больовий синдром при травмах і захворюваннях. Ступінь ефективності теплової механотерапії може бути визначений по її лікувальному результату, а також безпосередньо по ступеню почервоніння шкіри пацієнта в місці дії за час приємної безболісної процедури. На Фіг. представлено пристрій для магнітотерапевтичного масажу. Пристрій містить збудник механічних коливань, виконаний у вигляді соленоїду 1, сполученого кабелем з виходом блоку управління (на Фіг. не показаний), камеру 2 з немагнітного матеріалу, яка розміщена у внутрішній порожнині соленоїда 1 і міцно утримується в ній за рахунок тертя масажуючих елементів 3, встановлених усередині камери 2, покритих оболонкою 4 з немагнітного матеріалу, і нагрівального елементу 6, закріпленого на поверхні камери, закриті захисним екраном 7. Відкрита поверхня камери 2 обмежена еластичною мембраною 5. Мембрана знімається, і пристрій може працювати при необхідності з відкритою камерою. Масажуючі елементи 3 виконані з магнітотвердого матеріалу стрижнеподібної форми, намагнічені до насичення уздовж осі стрижня і кожен покритий немагнітною оболонкою 4 із зносостійкого матеріалу завтовшки до декількох міліметрів. Кількість масажуючих елементів 3 може досягати декількох десятків. Температура нагрівального Комп’ютерна верстка М. Ломалова 4 елементу 6 може змінюватись за допомогою блоку управління (на Фіг. не показаний), а захисний екран потрібен для того, щоб елементи 3, які масажують, не пошкодили нагрівальний елемент 6. Пропонований пристрій для магнітотерапевтичного масажу працює таким чином. Ділянку тіла пацієнта розташовують впритул до поверхні камери 2, де встановлена мембрана 5 та нагрівальний елемент 6 з екраном 7. Після цього включають блок управління (на Фіг. не показаний), підключений до соленоїда 1. По обмотці соленоїда протікає струм, який створює магнітне поле (у внутрішній порожнині соленоїда 1 магнітне поле однорідне, величина магнітної індукції пропорційна силі струму в обмотці). Струм, що протікає по обмотці соленоїда, поступово розігріває соленоїд за рахунок втрат в активному опорі обмотки. На тіло пацієнта впливають магнітне поле, тепло і точкові удари елементів 3, що масажують. Відкритість камери (за відсутності мембрани 5) дозволяє проводити магнітотерапевтичний масаж об'ємне, тобто не тільки в одній площині, а, наприклад, всієї стопи знизу, збоку і зверху одночасно, для чого ступні ніг пацієнт опускає в камеру. Амплітуда магнітної індукції змінного магнітного поля у внутрішній порожнині соленоїда не перевищує величину 100мТл. Пристрій для магнітотерапевтичного масажу може бути використаний у лікувальних та медичних закладах,а також на приладобудівних заводах по випуску медичної апаратури. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
