Кільцевий секційний буровий робочий орган
Номер патенту: 44966
Опубліковано: 26.10.2009
Автори: Головань Василь Петрович, Семенов Максим Володимирович, Смірнов Вячеслав Миколайович, Майданенко Віта Борисівна
Формула / Реферат
Кільцевий секційний буровий робочий орган, що складається з секційного корпусу, оснащеного в нижній частині різцями та відрізками шнекової спіралі на зовнішній поверхні, обертача та механізму керування секціями, який відрізняється тим, що для забезпечення можливості здійснювати захоплення, видалення та звільнення керна, що створюється в свердловині при кільцевому бурінні, циліндричний корпус бура виготовлений з кількох секцій, які мають шарнірні рухомі з'єднання з траверсою, закріпленою на валу обертача, рухомі секції виконані з можливістю змінювати своє положення відносно осі обертання стрижнями, що з'єднані шарнірно з одного боку з секціями, а з другого - з рухомим підшипниковим вузлом, який установлений з можливістю пересуватися за допомогою механізму керування вздовж осі обертання вала обертача, чим досягається зміна положення секцій корпусу бура, подібно грейферному пристрою під час його обертання.
Текст

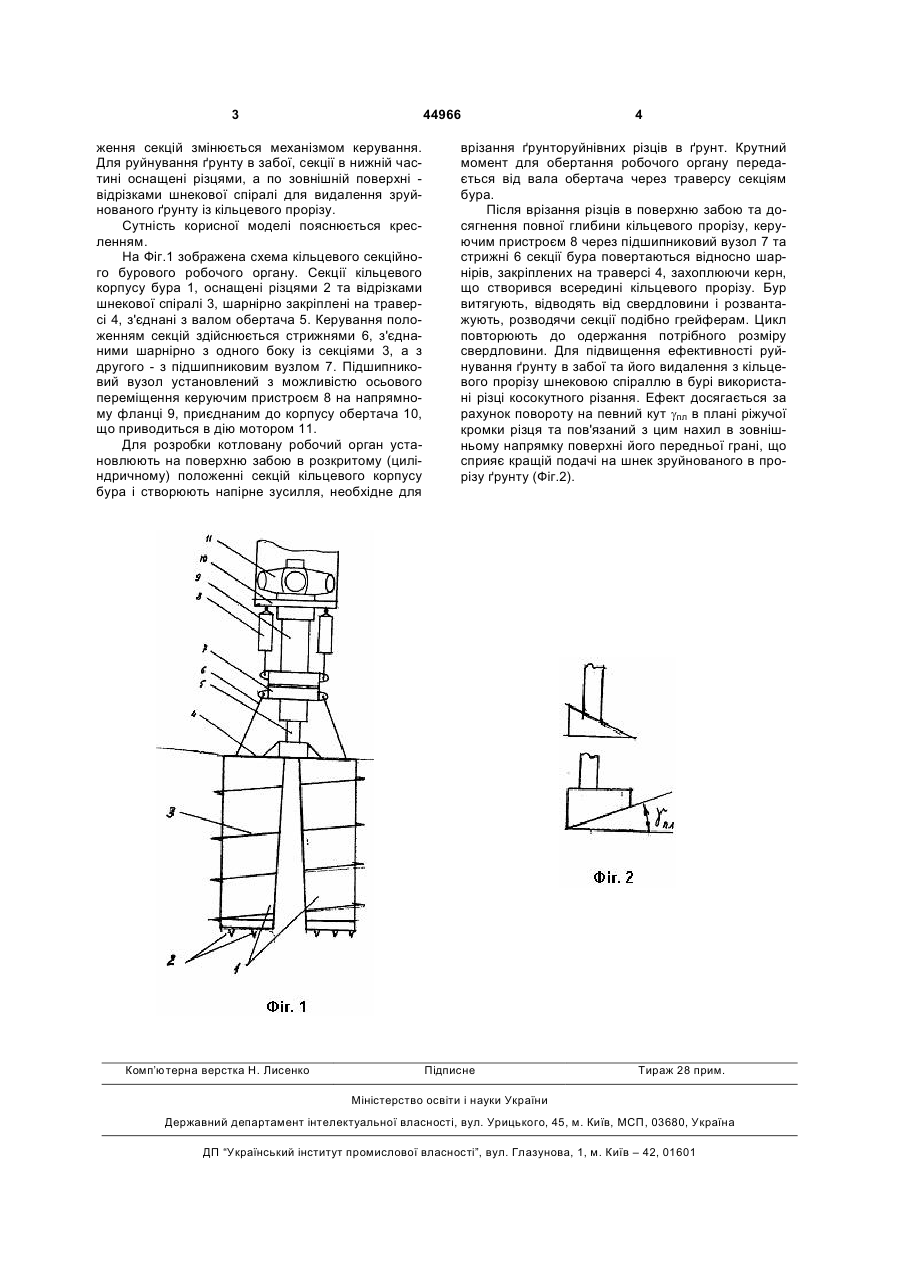

Кільцевий секційний буровий робочий орган, що складається з секційного корпусу, оснащеного в нижній частині різцями та відрізками шнекової спіралі на зовнішній поверхні, обертача та механізму керування секціями, який відрізняється тим, 3 44966 ження секцій змінюється механізмом керування. Для руйнування ґрунту в забої, секції в нижній частині оснащені різцями, а по зовнішній поверхні відрізками шнекової спіралі для видалення зруйнованого ґрунту із кільцевого прорізу. Сутність корисної моделі пояснюється кресленням. На Фіг.1 зображена схема кільцевого секційного бурового робочого органу. Секції кільцевого корпусу бура 1, оснащені різцями 2 та відрізками шнекової спіралі 3, шарнірно закріплені на траверсі 4, з'єднані з валом обертача 5. Керування положенням секцій здійснюється стрижнями 6, з'єднаними шарнірно з одного боку із секціями 3, а з другого - з підшипниковим вузлом 7. Підшипниковий вузол установлений з можливістю осьового переміщення керуючим пристроєм 8 на напрямному фланці 9, приєднаним до корпусу обертача 10, що приводиться в дію мотором 11. Для розробки котловану робочий орган установлюють на поверхню забою в розкритому (циліндричному) положенні секцій кільцевого корпусу бура і створюють напірне зусилля, необхідне для Комп’ютерна верстка Н. Лиcенко 4 врізання ґрунторуйнівних різців в ґрунт. Крутний момент для обертання робочого органу передається від вала обертача через траверсу секціям бура. Після врізання різців в поверхню забою та досягнення повної глибини кільцевого прорізу, керуючим пристроєм 8 через підшипниковий вузол 7 та стрижні 6 секції бура повертаються відносно шарнірів, закріплених на траверсі 4, захоплюючи керн, що створився всередині кільцевого прорізу. Бур витягують, відводять від свердловини і розвантажують, розводячи секції подібно грейферам. Цикл повторюють до одержання потрібного розміру свердловини. Для підвищення ефективності руйнування ґрунту в забої та його видалення з кільцевого прорізу шнековою спіраллю в бурі використані різці косокутного різання. Ефект досягається за рахунок повороту на певний кут gпл в плані ріжучої кромки різця та пов'язаний з цим нахил в зовнішньому напрямку поверхні його передньої грані, що сприяє кращій подачі на шнек зруйнованого в прорізу ґрунту (Фіг.2). Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCircular section drill executive device
Автори англійськоюSmirnov Viacheslav Mykolaiovych, Holovan Vasyl Petrovych, Maidanenko Vita Borysivna, Semenov Maksym Volodymyrovych
Назва патенту російськоюКольцевой секционный буровой рабочий орган
Автори російськоюСмирнов Вячеслав Николаевич, Головань Василий Петрович, Майданенко Вита Борисовна, Семенов Максим Владимирович
МПК / Мітки
МПК: E21C 25/00, E02F 5/00
Мітки: орган, робочий, буровий, кільцевий, секційний
