Аеротенк

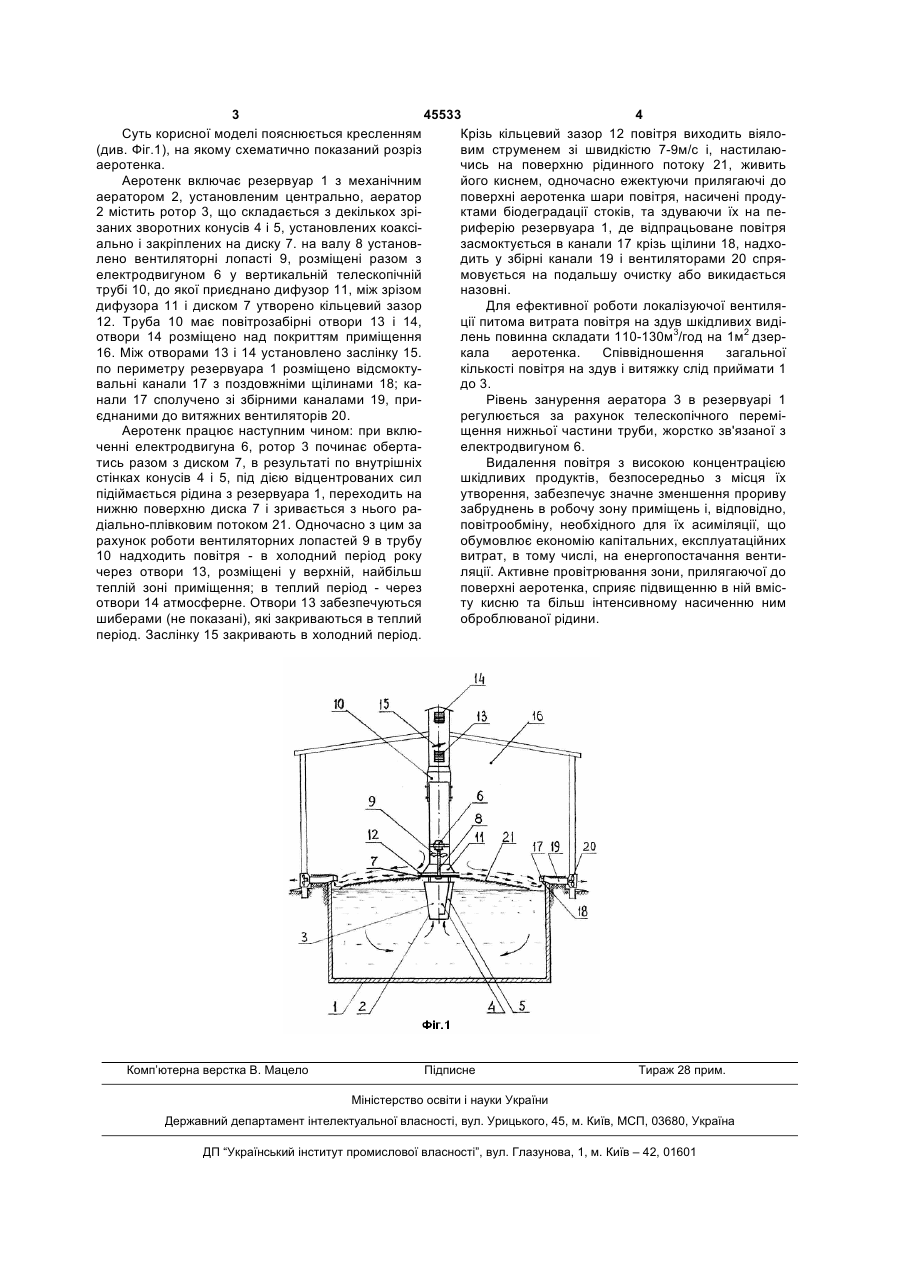

Аеротенк, який містить резервуар з установленим в його центрі механічним аератором, останній включає ротор, жорстко прикріплений до диска, розташованого на одному валу з електродвигуном, ротор виконано у вигляді щонайменше 3 45533 4 Суть корисної моделі пояснюється кресленням Крізь кільцевий зазор 12 повітря виходить віяло(див. Фіг.1), на якому схематично показаний розріз вим струменем зі швидкістю 7-9м/с і, настилаюаеротенка. чись на поверхню рідинного потоку 21, живить Аеротенк включає резервуар 1 з механічним його киснем, одночасно ежектуючи прилягаючі до аератором 2, установленим центрально, аератор поверхні аеротенка шари повітря, насичені проду2 містить ротор 3, що складається з декількох зріктами біодеградації стоків, та здуваючи їх на пезаних зворотних конусів 4 і 5, установлених коаксіриферію резервуара 1, де відпрацьоване повітря ально і закріплених на диску 7. на валу 8 установзасмоктується в канали 17 крізь щілини 18, надхолено вентиляторні лопасті 9, розміщені разом з дить у збірні канали 19 і вентиляторами 20 спряелектродвигуном 6 у вертикальній телескопічній мовується на подальшу очистку або викидається трубі 10, до якої приєднано дифузор 11, між зрізом назовні. дифузора 11 і диском 7 утворено кільцевий зазор Для ефективної роботи локалізуючої вентиля12. Труба 10 має повітрозабірні отвори 13 і 14, ції питома витрата повітря на здув шкідливих видіотвори 14 розміщено над покриттям приміщення лень повинна складати 110-130м3/год на 1м2 дзер16. Між отворами 13 і 14 установлено заслінку 15. кала аеротенка. Співвідношення загальної по периметру резервуара 1 розміщено відсмоктукількості повітря на здув і витяжку слід приймати 1 вальні канали 17 з поздовжніми щілинами 18; кадо 3. нали 17 сполучено зі збірними каналами 19, приРівень занурення аератора 3 в резервуарі 1 єднаними до витяжних вентиляторів 20. регулюється за рахунок телескопічного переміАеротенк працює наступним чином: при вклющення нижньої частини труби, жорстко зв'язаної з ченні електродвигуна 6, ротор 3 починає обертаелектродвигуном 6. тись разом з диском 7, в результаті по внутрішніх Видалення повітря з високою концентрацією стінках конусів 4 і 5, під дією відцентрованих сил шкідливих продуктів, безпосередньо з місця їх підіймається рідина з резервуара 1, переходить на утворення, забезпечує значне зменшення прориву нижню поверхню диска 7 і зривається з нього разабруднень в робочу зону приміщень і, відповідно, діально-плівковим потоком 21. Одночасно з цим за повітрообміну, необхідного для їх асиміляції, що рахунок роботи вентиляторних лопастей 9 в трубу обумовлює економію капітальних, експлуатаційних 10 надходить повітря - в холодний період року витрат, в тому числі, на енергопостачання вентичерез отвори 13, розміщені у верхній, найбільш ляції. Активне провітрювання зони, прилягаючої до теплій зоні приміщення; в теплий період - через поверхні аеротенка, сприяє підвищенню в ній вмісотвори 14 атмосферне. Отвори 13 забезпечуються ту кисню та більш інтенсивному насиченню ним шиберами (не показані), які закриваються в теплий оброблюваної рідини. період. Заслінку 15 закривають в холодний період. Комп’ютерна верстка В. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
