Пристрій для дослідження швидкості зношування матеріалів
Номер патенту: 45886
Опубліковано: 25.11.2009
Автори: Бурда Юрій Мирославович, Бурда Мирослав Йосипович, Шинкар Тарас Михайлович
Формула / Реферат
Пристрій для дослідження швидкості зношування матеріалів, що містить давач, який виконаний у вигляді камери підвищеного тиску, встановленої однією торцевою стінкою до абразивного потоку, причому ця стінка камери є досліджуваним зразком, а також джерело підвищеного тиску і реєструючого пристрою у вигляді манометра, під'єднаних до камери давача, який відрізняється тим, що давач пристрою додатково містить жорстку підкладку, яка виготовлена з пористого матеріалу і встановлена під досліджуваний зразок.
Текст

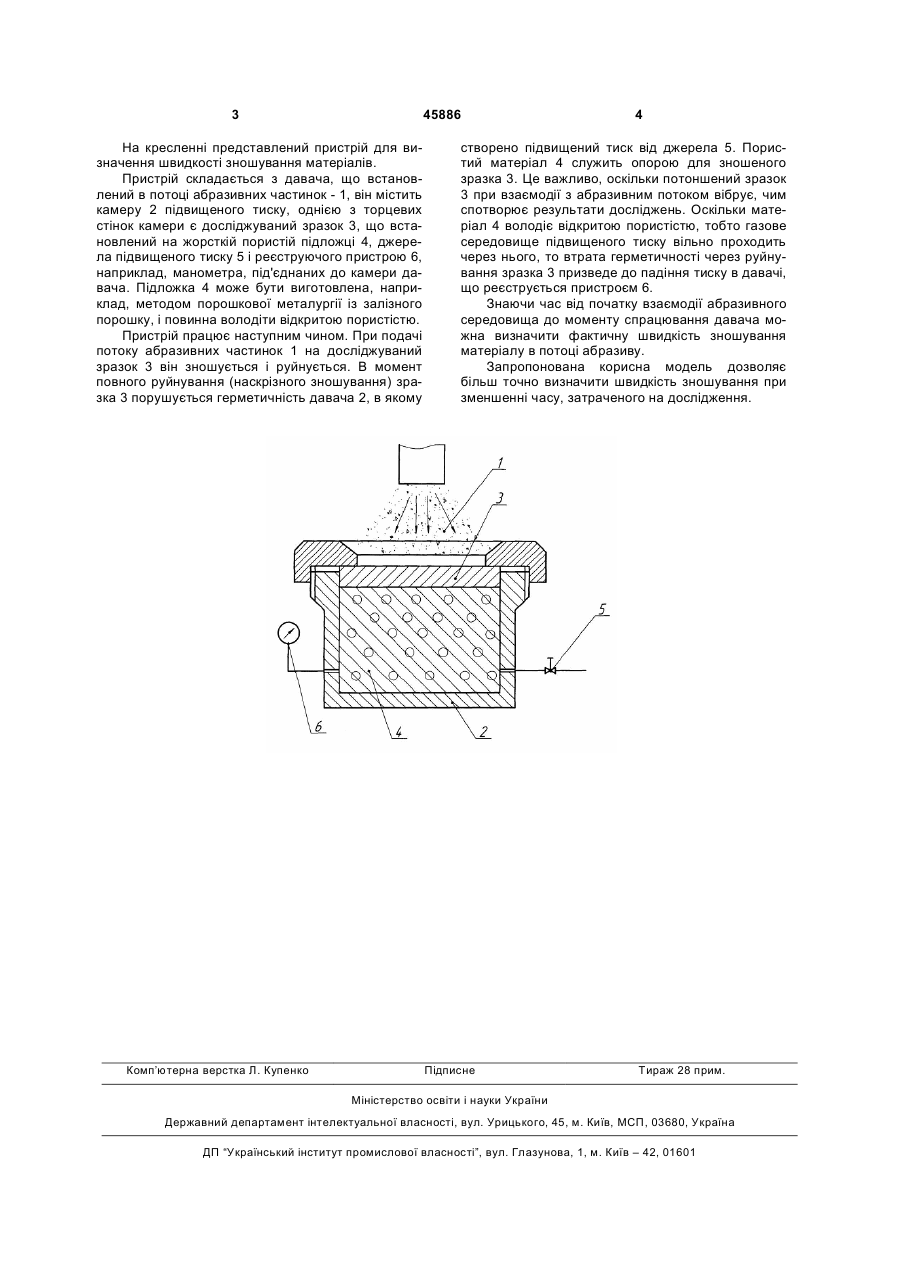

Пристрій для дослідження швидкості зношування матеріалів, що містить давач, який викона 3 45886 На кресленні представлений пристрій для визначення швидкості зношування матеріалів. Пристрій складається з давача, що встановлений в потоці абразивних частинок - 1, він містить камеру 2 підвищеного тиску, однією з торцевих стінок камери є досліджуваний зразок 3, що встановлений на жорсткій пористій підложці 4, джерела підвищеного тиску 5 і реєструючого пристрою 6, наприклад, манометра, під'єднаних до камери давача. Підложка 4 може бути виготовлена, наприклад, методом порошкової металургії із залізного порошку, і повинна володіти відкритою пористістю. Пристрій працює наступним чином. При подачі потоку абразивних частинок 1 на досліджуваний зразок 3 він зношується і руйнується. В момент повного руйнування (наскрізного зношування) зразка 3 порушується герметичність давача 2, в якому Комп’ютерна верстка Л. Купенко 4 створено підвищений тиск від джерела 5. Пористий матеріал 4 служить опорою для зношеного зразка 3. Це важливо, оскільки потоншений зразок 3 при взаємодії з абразивним потоком вібрує, чим спотворює результати досліджень. Оскільки матеріал 4 володіє відкритою пористістю, тобто газове середовище підвищеного тиску вільно проходить через нього, то втрата герметичності через руйнування зразка 3 призведе до падіння тиску в давачі, що реєструється пристроєм 6. Знаючи час від початку взаємодії абразивного середовища до моменту спрацювання давача можна визначити фактичну швидкість зношування матеріалу в потоці абразиву. Запропонована корисна модель дозволяє більш точно визначити швидкість зношування при зменшенні часу, затраченого на дослідження. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for investigation of rate of wear of materials
Автори англійськоюBurda Myroslav Yosypovych, Shynkar Taras Mykhailovych, Burda Yurii Myroslavovych
Назва патенту російськоюУстройство для исследования скорости изнашивания материалов
Автори російськоюБурда Мирослав Иосифович, Шинкар Тарас Михайлович, Бурда Юрий Мирославович
МПК / Мітки
МПК: G01N 3/56
Мітки: швидкості, дослідження, зношування, пристрій, матеріалів
