Пристрій для виконання логічних операцій криптографічного перетворення

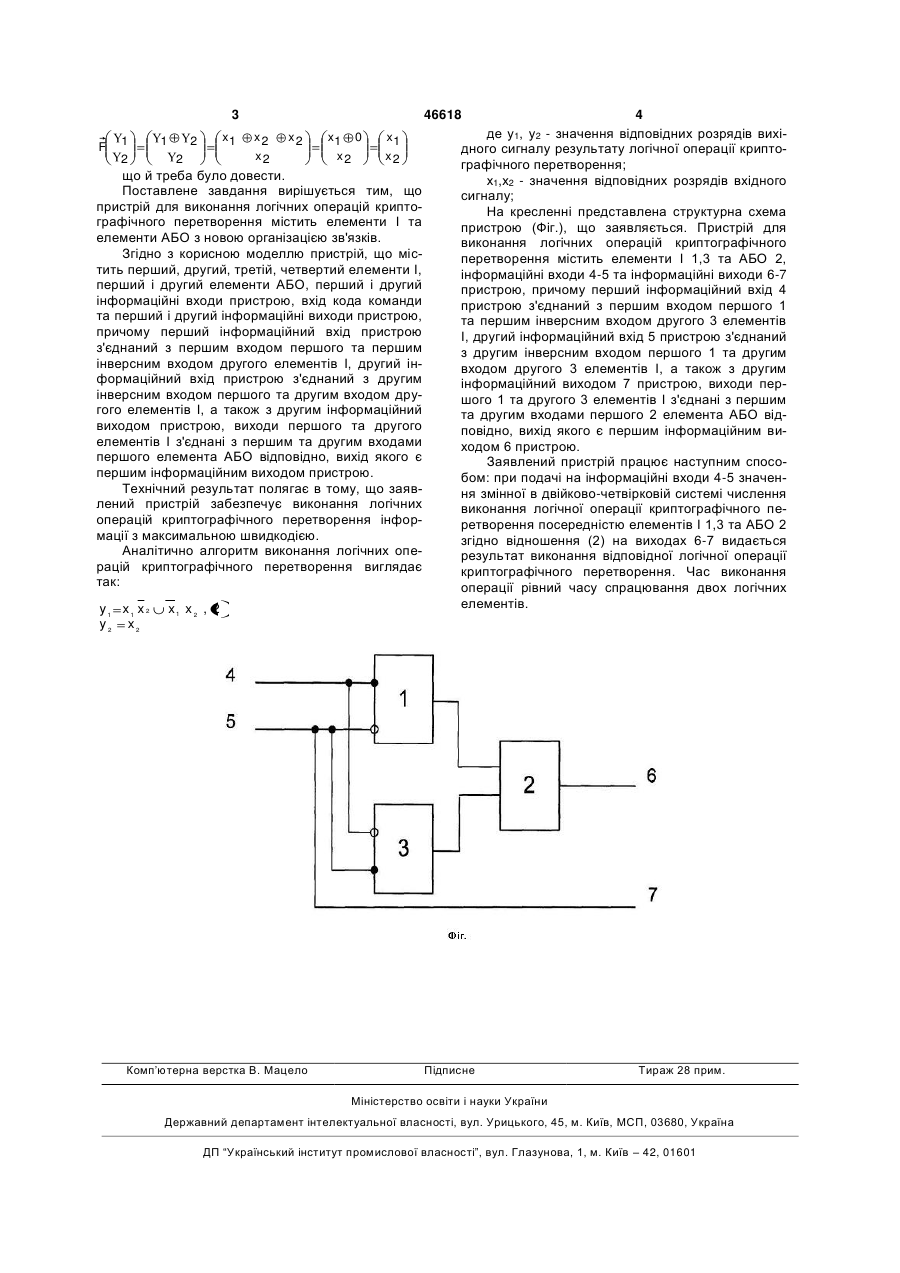

Пристрій для виконання логічних операцій криптографічного перетворення, що містить перший, другий, третій і четвертий елементи І, перший і другий елементи АБО, перший і другий ін 3 F 1 2 1 x1 2 46618 x2 x2 x2 2 x1 0 x2 x1 x2 що й треба було довести. Поставлене завдання вирішується тим, що пристрій для виконання логічних операцій криптографічного перетворення містить елементи І та елементи АБО з новою організацією зв'язків. Згідно з корисною моделлю пристрій, що містить перший, другий, третій, четвертий елементи І, перший і другий елементи АБО, перший і другий інформаційні входи пристрою, вхід кода команди та перший і другий інформаційні виходи пристрою, причому перший інформаційний вхід пристрою з'єднаний з першим входом першого та першим інверсним входом другого елементів І, другий інформаційний вхід пристрою з'єднаний з другим інверсним входом першого та другим входом другого елементів І, а також з другим інформаційний виходом пристрою, виходи першого та другого елементів І з'єднані з першим та другим входами першого елемента АБО відповідно, вихід якого є першим інформаційним виходом пристрою. Технічний результат полягає в тому, що заявлений пристрій забезпечує виконання логічних операцій криптографічного перетворення інформації з максимальною швидкодією. Аналітично алгоритм виконання логічних операцій криптографічного перетворення виглядає так: y1 x1 x 2 y2 x2 x1 x 2 , 2 Комп’ютерна верстка В. Мацело 4 де у1, у2 - значення відповідних розрядів вихідного сигналу результату логічної операції криптографічного перетворення; х1,х2 - значення відповідних розрядів вхідного сигналу; На кресленні представлена структурна схема пристрою (Фіг.), що заявляється. Пристрій для виконання логічних операцій криптографічного перетворення містить елементи І 1,3 та АБО 2, інформаційні входи 4-5 та інформаційні виходи 6-7 пристрою, причому перший інформаційний вхід 4 пристрою з'єднаний з першим входом першого 1 та першим інверсним входом другого 3 елементів І, другий інформаційний вхід 5 пристрою з'єднаний з другим інверсним входом першого 1 та другим входом другого 3 елементів І, а також з другим інформаційний виходом 7 пристрою, виходи першого 1 та другого 3 елементів І з'єднані з першим та другим входами першого 2 елемента АБО відповідно, вихід якого є першим інформаційним виходом 6 пристрою. Заявлений пристрій працює наступним способом: при подачі на інформаційні входи 4-5 значення змінної в двійково-четвірковій системі числення виконання логічної операції криптографічного перетворення посередністю елементів І 1,3 та АБО 2 згідно відношення (2) на виходах 6-7 видається результат виконання відповідної логічної операції криптографічного перетворення. Час виконання операції рівний часу спрацювання двох логічних елементів. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
