Пристрій для коагуляції пилу
Номер патенту: 47170
Опубліковано: 25.01.2010
Автори: Немченко Анатолій Андрійович, Шаповалов Віктор Анатолійович, Лапшин Олександр Єгорович
Формула / Реферат
Пристрій для коагуляції пилу, що містить розподільний колектор, проточні ізольовані одна від одної камери із закручувальними апаратами, змішувальний колектор, вхідний та вихідний трубопроводи, який відрізняється тим, що патрубки розподільного колектора приєднані до проточних ізольованих одна від одної камер, в яких по всій довжині розташовано закручувальні апарати, виготовлені у вигляді спіралі Архімеда з різних діелектричних матеріалів, однакових з матеріалами камер, в яких вони розташовані, і до яких з протилежного боку приєднані патрубки змішувального колектора.
Текст

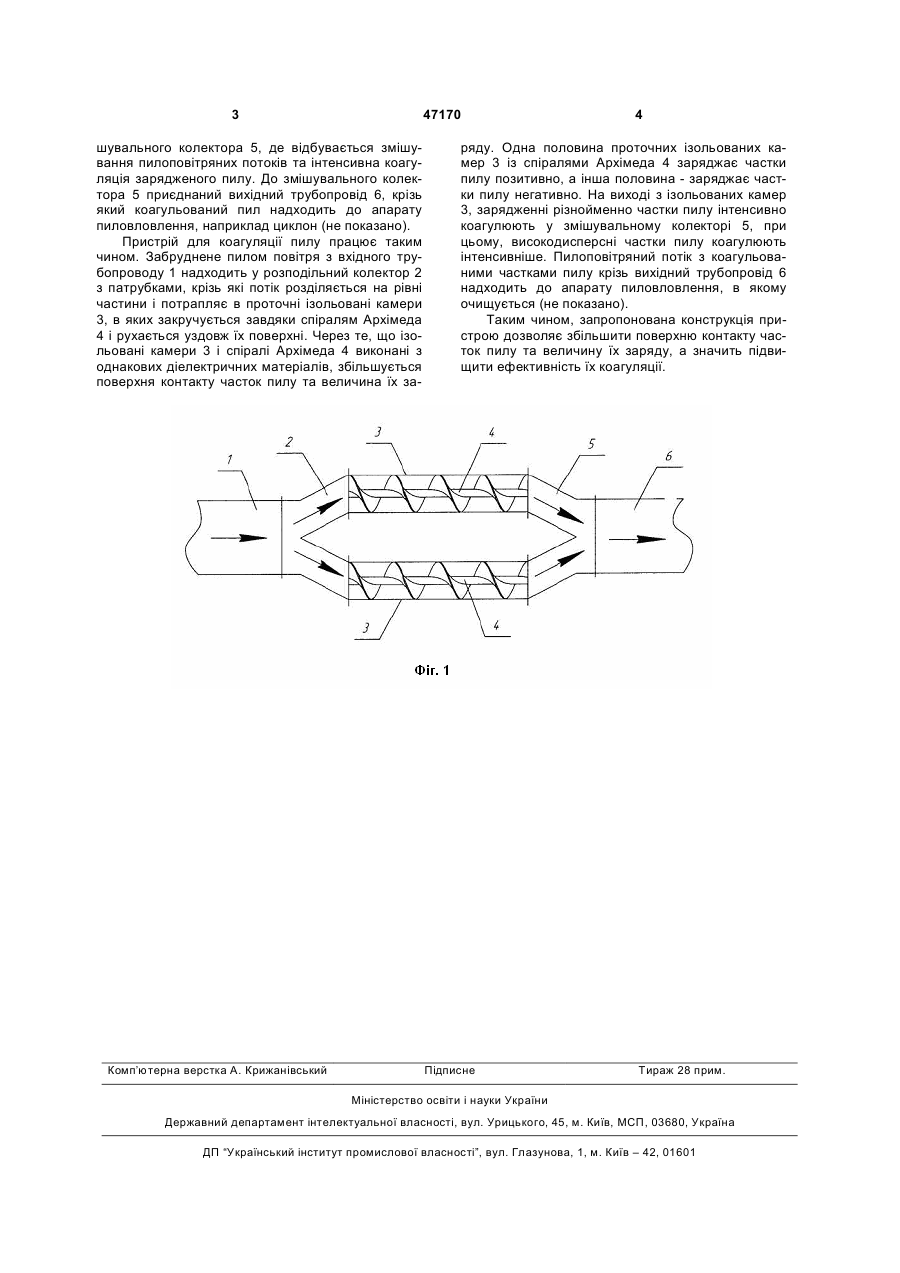

Пристрій для коагуляції пилу, що містить розподільний колектор, проточні ізольовані одна від одної камери із закручувальними апаратами, змі 3 47170 шувального колектора 5, де відбувається змішування пилоповітряних потоків та інтенсивна коагуляція зарядженого пилу. До змішувального колектора 5 приєднаний вихідний трубопровід 6, крізь який коагульований пил надходить до апарату пиловловлення, наприклад циклон (не показано). Пристрій для коагуляції пилу працює таким чином. Забруднене пилом повітря з вхідного трубопроводу 1 надходить у розподільний колектор 2 з патрубками, крізь які потік розділяється на рівні частини і потрапляє в проточні ізольовані камери 3, в яких закручується завдяки спіралям Архімеда 4 і рухається уздовж їх поверхні. Через те, що ізольовані камери 3 і спіралі Архімеда 4 виконані з однакових діелектричних матеріалів, збільшується поверхня контакту часток пилу та величина їх за Комп’ютерна верстка А. Крижанівський 4 ряду. Одна половина проточних ізольованих камер 3 із спіралями Архімеда 4 заряджає частки пилу позитивно, а інша половина - заряджає частки пилу негативно. На виході з ізольованих камер 3, зарядженні різнойменно частки пилу інтенсивно коагулюють у змішувальному колекторі 5, при цьому, високодисперсні частки пилу коагулюють інтенсивніше. Пилоповітряний потік з коагульованими частками пилу крізь вихідний трубопровід 6 надходить до апарату пиловловлення, в якому очищується (не показано). Таким чином, запропонована конструкція пристрою дозволяє збільшити поверхню контакту часток пилу та величину їх заряду, а значить підвищити ефективність їх коагуляції. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
