Протигазовий патрон для респіратора

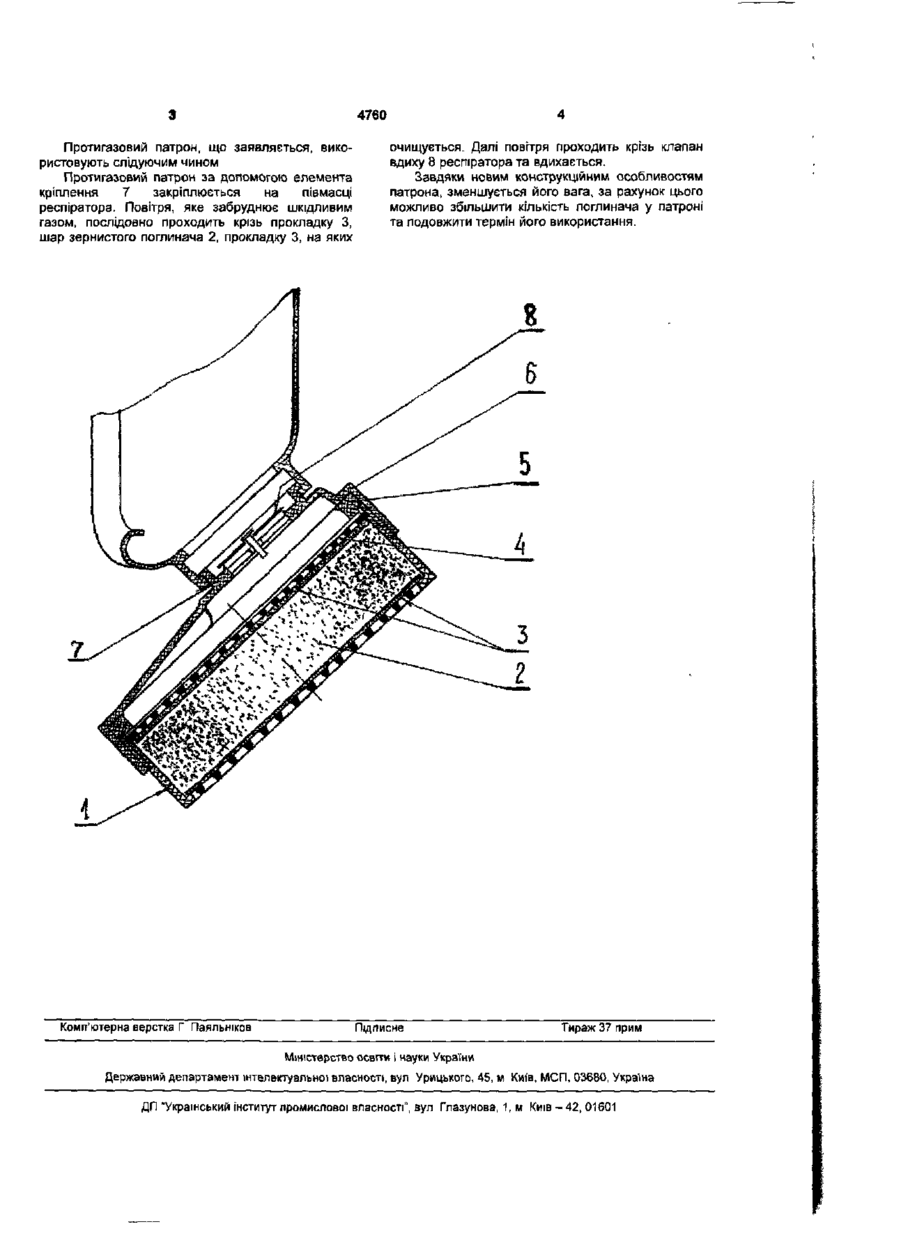

Протигазовий патрон для респіратора, що містить циліндричний корпус з елементами для кріплення, поглинач з повітропроникними прокладками та утримуючий елемент, виконаний із жорстко-пружного матеріалу, який відрізняється тим, що патрон додатково забезпечений манжетою, на внутрішній поверхні якої виконані елементи кріплення її до корпусу, а на зовнішній поверхні розташований елемент кріплення до клапану вдиху респіратора. Корисна модель відноситься до засобів індивідуального захисту органів дихання людини від шкідливих речовин. Відомий протигазовий патрон (див. патент України №54333 А, МПК 7 А 62 В 9/00, 19/00, опубл, 17.02.2003 р. Бюл. №2) має у своєму складі циліндричний корпус з елементами для кріплення, утримуючий елемент, виконаний Із жорсткопружного матеріалу у вигляді сфери э виступами для вводу його у корпус та шар зернистого поглинача. Елемент кріплення корпусу складається із декілька пазів, КІЛЬКІСТЬ та довжина яких відповідає кількості та довжині виступів в утримуючому епементі. Даний патрон обрано прототипом. Прототип та корисна модель, що заявляється, мають такі СПІЛЬНІ ознаки; циліндричний корпус з елементами кріплення; - поглинач з повітропроникними прокладками, - утримуючий елемент з кріпленням. Але кріплення протигазового патрона до респіратора по прототипу здійснювалося за допомогою манжети, яка ускладнювала конструкцію респіратора, та робила його незручним при використанні. В основу корисної моделі поставлено задачу створити такий протигазовий патрон, в якому шляхом використання нових конструкційних елементів можливо було б створити зручний при використанні протигазовий патрон для респіратора. Поставлена задача вирішена у протигазовому патроні для респіратора, що містить циліндричний корпус з елементами для кріплення, поглинач з повітропроникними прокладками та утримуючий елемент, виконаний із жорстко-пружного матеріалу, тим, що патрон додатково забезпечений манжетою, на внутрішній поверхні якої виконані елементи кріплення її до корпусу, а на зовнішній поверхні розташований елемент кріплення до клапану і вдиху-респіратора. Новим у корисній моделі, що заявпяється, є елементи кріппення у патроні, за допомогою яких він поєднується з респіратором. Протигазовий патрон для респіратора, що заявляється, наведено на фіг. 1. Після введення у циліндричний корпус 1 зернистого поглинача 2 (на дні корпусу розміщено повітропроникний нетканий термоскріплений матеріал - прокладка 3) та сформування шару завдяки вібрації під навантаженням поверху поглинача розміщується ще одна прокладка 3. Пази утримуючого елементу 4 накладають проти виступів циліндричного корпусу 1 Завдяки деформації жорстко-пружного матеріалу утримуючого елемента 4 забезпечується притискання утримуючого елемента 4 до шару зернистого поглинача 2. Поверх утримуючого елемента 4 розміщують гумове кільце 5 та накручують манжету б. Зовнішня поверхня манжети б за допомогою елемента кріплення 7 поєднується з клапаном вдиху 8 респіратора. 4760 Протигазовий патрон, що заявляється, використовують слідуючим чином Протигазовий патрон за допомогою елемента кріплення 7 закріплюється на півмасці респіратора. Повітря, яке забруднює шкідливим газом, послідовно проходить крізь прокладку З, шар зернистого поглинача 2, прокладку 3, на яких Комп'ютерна верстка Г Паяльніков очищується. Далі повітря проходить крізь клапан вдиху 8 респіратора та вдихається. Завдяки новим конструкційним особливостям патрона, зменшується його вага, за рахунок цього можливо збільшити кількість поглинача у патроні та подовжити термін його використання. Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1,м Київ-42, 01601
