Литий асфальтобетон

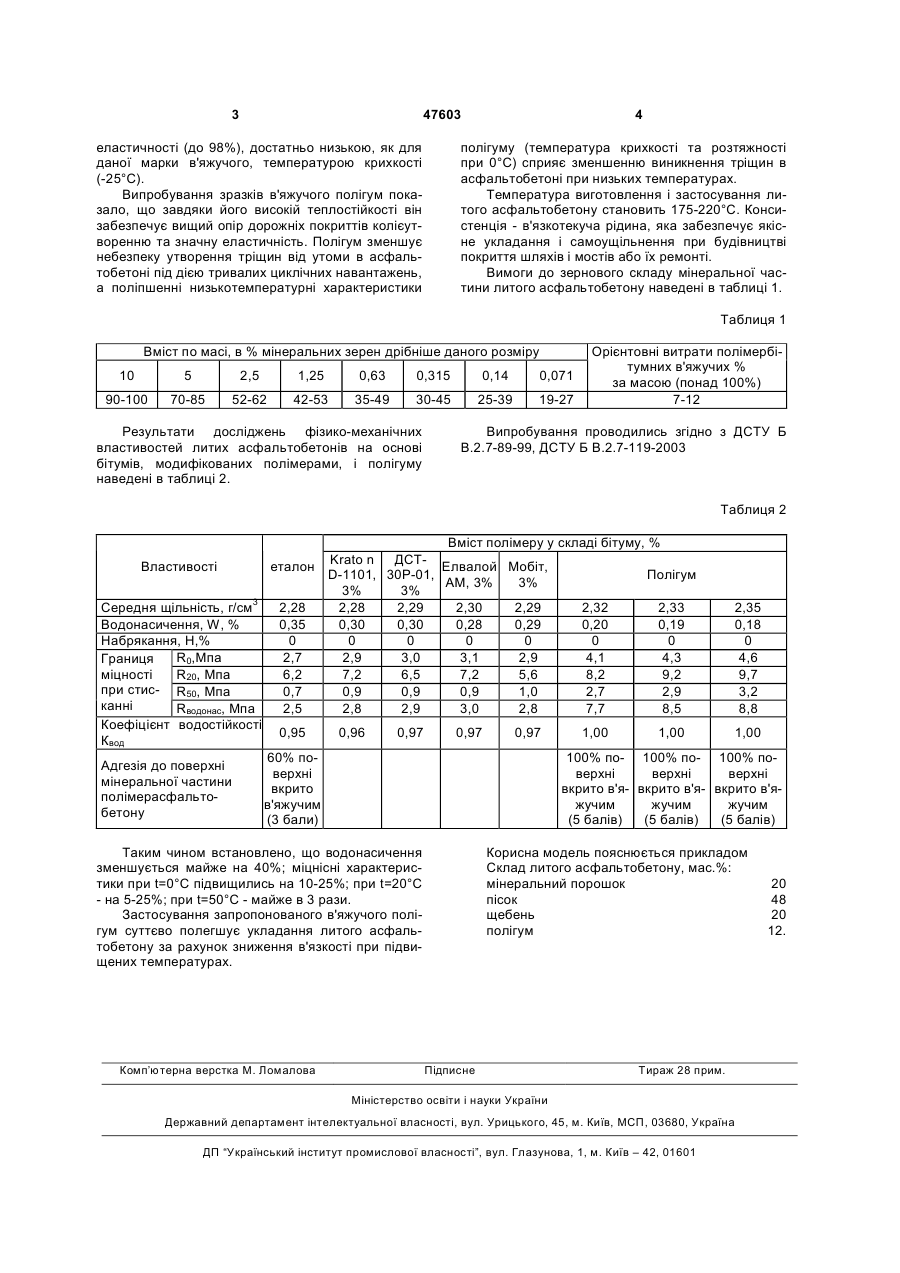

Литий асфальтобетон, що містить мінеральний порошок, щебінь, пісок, в'яжуче, який відрізняється тим, що як в'яжуче містить полігум при наступному співвідношенні компонентів, мас. %: мінеральний порошок 18-32 щебінь 20-30 пісок 48-52 полігум 7-14. (19) (21) u200909674 (22) 21.09.2009 (24) 10.02.2010 (46) 10.02.2010, Бюл.№ 3, 2010 р. (72) ОНИЩЕНКО АРТУР МИКОЛАЙОВИЧ, МОЗГОВИЙ ВОЛОДИМИР ВАСИЛЬОВИЧ, КОЗЛОВ ПИЛИП ВОЛОДИМИРОВИЧ, РЕЗНИК ЮХИМ ЛАЗАРЕВИЧ, ШВЕРЦЕР ЮРІЙ МИКОЛАЙОВИЧ (73) ОНИЩЕНКО АРТУР МИКОЛАЙОВИЧ, МОЗГОВИЙ ВОЛОДИМИР ВАСИЛЬОВИЧ, КОЗЛОВ 3 47603 еластичності (до 98%), достатньо низькою, як для даної марки в'яжучого, температурою крихкості (-25°С). Випробування зразків в'яжучого полігум показало, що завдяки його високій теплостійкості він забезпечує вищий опір дорожніх покриттів колієутворенню та значну еластичність. Полігум зменшує небезпеку утворення тріщин від утоми в асфальтобетоні під дією тривалих циклічних навантажень, а поліпшенні низькотемпературні характеристики 4 полігуму (температура крихкості та розтяжності при 0°С) сприяє зменшенню виникнення тріщин в асфальтобетоні при низьких температурах. Температура виготовлення і застосування литого асфальтобетону становить 175-220°С. Консистенція - в'язкотекуча рідина, яка забезпечує якісне укладання і самоущільнення при будівництві покриття шляхів і мостів або їх ремонті. Вимоги до зернового складу мінеральної частини литого асфальтобетону наведені в таблиці 1. Таблиця 1 Вміст по масі, в % мінеральних зерен дрібніше даного розміру 10 5 2,5 1,25 0,63 0,315 0,14 0,071 90-100 70-85 52-62 42-53 35-49 30-45 25-39 19-27 Результати досліджень фізико-механічних властивостей литих асфальтобетонів на основі бітумів, модифікованих полімерами, і полігуму наведені в таблиці 2. Орієнтовні витрати полімербітумних в'яжучих % за масою (понад 100%) 7-12 Випробування проводились згідно з ДСТУ Б В.2.7-89-99, ДСТУ Б В.2.7-119-2003 Таблиця 2 Властивості Середня щільність, г/см3 Водонасичення, W, % Набрякання, Н,% R0,Мпа Границя міцності R20, Мпа при стис- R50, Мпа канні Rводонас, Мпа Коефіцієнт водостійкості Квод Адгезія до поверхні мінеральної частини полімерасфальтобетону Вміст полімеру у складі бітуму, % Krato n ДСТеталон Елвалой Мобіт, D-1101, 30Р-01, Полігум AM, 3% 3% 3% 3% 2,28 2,28 2,29 2,30 2,29 2,32 2,33 0,35 0,30 0,30 0,28 0,29 0,20 0,19 0 0 0 0 0 0 0 2,7 2,9 3,0 3,1 2,9 4,1 4,3 6,2 7,2 6,5 7,2 5,6 8,2 9,2 0,7 0,9 0,9 0,9 1,0 2,7 2,9 2,5 2,8 2,9 3,0 2,8 7,7 8,5 0,95 0,96 0,97 0,97 0,97 60% поверхні вкрито в'яжучим (3 бали) 1,00 1,00 100% по- 100% по- 100% поверхні верхні верхні вкрито в'я- вкрито в'я- вкрито в'яжучим жучим жучим (5 балів) (5 балів) (5 балів) Таким чином встановлено, що водонасичення зменшується майже на 40%; міцнісні характеристики при t=0°С підвищились на 10-25%; при t=20°С - на 5-25%; при t=50°С - майже в 3 рази. Застосування запропонованого в'яжучого полігум суттєво полегшує укладання литого асфальтобетону за рахунок зниження в'язкості при підвищених температурах. Комп’ютерна верстка М. Ломалова 1,00 2,35 0,18 0 4,6 9,7 3,2 8,8 Корисна модель пояснюється прикладом Склад литого асфальтобетону, мас.%: мінеральний порошок пісок щебень полігум Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 20 48 20 12.
